    Kolejna inkarnacja tego przedwzmacniacza - tym razem pod podwójny op-amp (w szczególności LM4562).



    Dokumentacja:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

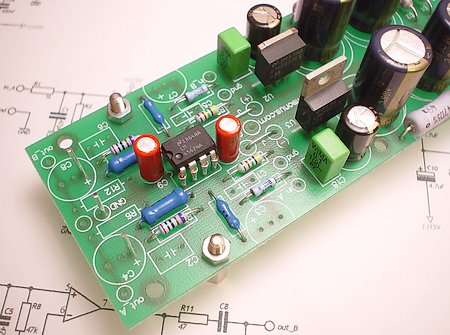

    post-772-100000902 1170308053_thumb.jpg

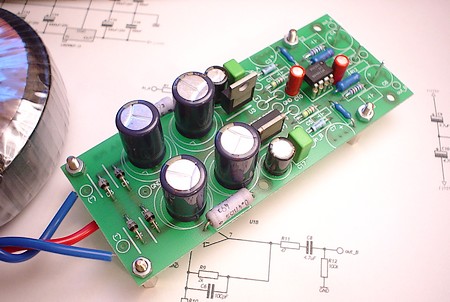

    post-772-100000903 1170308052_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jar1 Mentor

    jar1

    Opublikowano
    Opublikowano

    Peter Daniel, 23 Kwi 2005, 16:38





    >Z preampow Passa zbudowalem jak dotychczas tylko pierwsza wersje BOZ, ale nie bylem zbytnio

    >zachwycony. Obecnie przymierzam sie do X-0, i bede mial okazje porownac go z innymi preampami.

    >Topografia X-0 jest bardzo podobna do Ono, co ciekawe, Pass uzywa 7815/7915 regulatory w zasilaniu



    Właśnie przymierzam się do takiego pre w połączeniu z PGA. Propozycja jest tu:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Może będzie więcej chetnych na udział w tej zabawie? ;-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 miesiące temu...
    crimso68 Rekrut

    crimso68

    Opublikowano
    Opublikowano

    Witam.



    Mam przedwzmacniacz na OPA1632 w następującej konfiguracji:

    Wejście niesymetryczne - potencjometr - wzmacniacz na na OPA1632 - wyście zbalansowane.

    Ostatnio stwierdziłem, że dzwięk jest troche mało dynamiczny i zamulony. Pomyślałem żeby na wejściu dać jeszcze jeden stopień wzmocnienia na jakims scalaku. Wtedy miałbym konfiguracje:

    Wejście niesymetryczne - pierwszy stopień wzmocnieni - potencjometr - drugi stopien wzmocnienia.

    Czy takie rozwiązanie ma sens i czy jest szansa na poprawe dzwieku?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    cypher Kompan

    cypher

    Opublikowano
    Opublikowano

    Witam,

    Proszę o pomoc w sprawie tak głupiej że aż mi wstyd...

    Nabyłem drogą kupna od Veterana pre (taki ja na focie kilka postów wyżej..)

    I głupia sprawa ale nie wiem jak go uruchomić..;-(

    Mam trafo 2x14V (cztery kable, dwa białe i dwa czerwone), na parze białej mam 14v i takie same napięcie na parze czerwonej.. jak mam to podłączyć do pre ?? na płytce mam oznaczenia (~) GND (~)



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    I druga sprawa pot montujemy na wejściu sygnału czy na wyjściu ?



    Nie pisał bym na forum ale Veteran pewnie odbierze maila wieczorem lub jutro rano a ja chciałbym uruchomić ustrój..;)

    Pozdrawiam,

    Artur

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Na maile będę odpowiadał dopiero jutro rano ;) Sprawdź proszę, czy masz w transformatorze oznaczone również początki (z reguły) lub końce uzwojeń (metalowy zacisk na przewodzie, kolorowa nasadka, ...). Jeżeli tak, łączysz je następująco:



    1. biały, dodatkowo oznaczony przewód do dowolnego (~);

    2. biały nieoznaczony razem z czerwony oznaczonym i tak (razem) połączone do punktu GND;

    3. pozostały, nieoznaczony czerwony przewód do drugiego punku (~).



    Decyzję o zamontowaniu potencjometru pozostawiam Tobie - sprawdź, jak będzie grało lepiej. Tutaj nie ma reguły.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    cypher Kompan

    cypher

    Opublikowano
    Opublikowano

    Hej,

    Dzięki..

    Pokombinowałem trochę i już działa..;-)

    Co do oznaczeń to niestety nie było żadnych..;-(. podłączyłem tak jak napisałeś tyle że przewody wybrałem na chybił trafił.. Czy to coś zmienia ??

    Pot wstawiłem na wyjściu jest ok..

    BTW. Twój Pre robi bardzo dobrze z NAD-em ..;-)))

    Dziękuję..

    Artur

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pawelb Współtwórca

    pawelb

    Opublikowano
    Opublikowano

    Polutowałem sobie preampa Veterana w wersji pod podwójny wzmacniacz operacyjny - brakuje jeszcze kondensatorów 4.7uf w zasilaniu (tych przy opampie jak na zdjęciu kilka postów wyżej) w związku z tym mam pytanie - czy są jakieś przeciwwskazania stosowania w tym miejscu (w zasilaniu) kondensatorów tantalowych. To samo pytanie dotyczy stosowania tantalów na wyjściu w torze sygnałowym?

    Jakie są ewentualne wady i zalety takich kondensatorów w stosunku do foliowych i elektrolitów?
