Preamplifier


Peter Daniel

Rekomendowane odpowiedzi

>Ja bym się pokusił na zintegrowanie potencjpmetru z preampem na jednej płytce, by minimalizować 'kablówkę'.



A może by jeszcze razem z selektorem?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

~jar1



Masz na mysli: Aleph P 1.7 + wm8816 + selektor + sterowanie? To bylby powazny klocuszek ;) Kiedys nad tym myslalem, ale przynajmniej sam przedwzmacniacz chcialbym sobie zostawic jako dowolny modul.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 tygodnie później...

Zgodnie z obietnicami czynionymi od co najmniej miesiąca dotyczącymi szczegółów konstrukcji mojego pre lampowego zamieszczam schemat. Nie wpisywałem wartości elementów bo po pierwsze i tak byłby nieczytelne a po drugie pre jest jeszcze na etapie prototypowania więc mogą one się zmienić. Na rysunku poniżej schemat jednego kanału w wersji z zbalansowanym wyjściem. Lampy 6n6p doskonale nadające się do tego zastosowania (m.in. bardzo niska oporność wewnętrzna). Za jakiś czas na pewno powstanie pcb do niego oraz udostępnie dopracowany schemat. Pozdrawiam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Veteran

Gdzie znajdę info na temat wartości rezystorów w preampie. Na rysunkach na str. 2 są tylko wartości w zasilaczu.

Może źle patrzę...



Jak wykorzystać elementy P1, C6, J1, R5 ? Nie są konieczne, ale....?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 tygodnie później...

Jakby kogoś interesowało... Hm... mam nadzieję, żę nia ma mi nik tza złe. Tam są lepsze zdjęcia niż mógłbym tu wkleić, a i po co mają się po kilkas razy po sieci pałętać...



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>kafka



Widzę, że zakupione u mnie radiatorki nie zmarnowały się i cieszę się, że trafiły do tak zacnej konstrukcji, a nie wylądowały gdzieś na skupie aluminium ;-)

Dracula zrobiona z głową i starannie wykonana - gratuluję!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

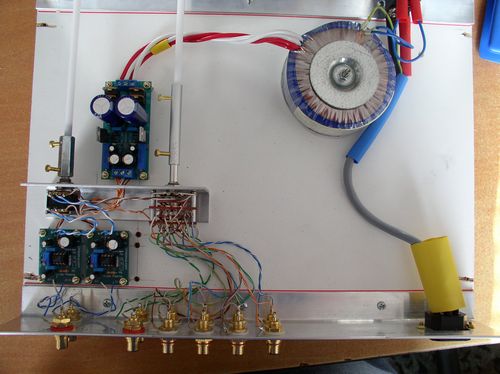

Prosty PRE na LM6171 lub OPAXXX. Płytki wykonane prze Veterana (opisane w tym temacie szerzej). PRE wykonany na desce (sklejka) + Trafo For Audio z Toroidy.pl (pierwotne 230V / ok. 50VA, wtórne 2 uzwojenia po 17V każde, 2 x 1.2A, napięcie bez obciążenia 2 x 19V). Potencjometr to ALPS 2x20K i mechaniczny selektor źródeł.

Podłączone to jest do GainClone Petera w wersji Premium (dual mono, dwa Trafa For Audio z Trafber, po 200VA każde)



Jak gra? 100x lepiej niż na samym Alpsie. Clona słuchałem też kiedyś z PRE lampowym i zawsze jest lepiej ;) Potwierdza się to co powiedział kiedyś Bartek1, do GainClone konieczne jest PRE, inaczej to tylko przedsmak tego co może się zdarzyć ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-11-100002565 1170275846_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

~pawelk_13

Bardzo lany przedwzmacniacz ;)



~Irex

Jeżeli tylko wykorzystywane przez Was op-amp ma mozliwosc regulacji offsetu (w granicach zaleznych od wersji) - mozna to wykorzystac instalujac P1, J1. Dokladnych danych trzeba jednak szukac w nocie katalogowej. Postaram sie wrzucic tabelke podstawowych typow.

R5 - ograniczenie pradu zwarcia; niewielka indukcyjnosc pomaga walczyc z zakloceniami dostajacymi sie od strony wyjscie, niwelacja offsetu... na poczatek nie trzeba go montowac ;) Tutaj rowniez sporo zalezy od uzytego opampa.

C5 - ograniczenie pasma przenoszenia od gory. Przydaje sie przy szybkich wo i ew. wzbudzeniach.

C6 - pasmo przenoszenia zaczyna sie od kilku Hz, czyli wzmocnienie napieciowe dla sygnalow stalych (skladowa stala) jest rowne 1



~kafka

Z takimi pomyslami nie bedzie problemu na dobra prace ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki tobie ;)



Jeszcze raz WIELKIE DZIĘKI, za czas i korespondencję :) i oczywiście za pomysł ;)



I jeszcze WIELKIE DZIĘKI dla Sławka :) Co prawda to nie lampa ale...........

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>DeTom

jakie powinny być napięcia dla 6N6P w preampie?

skleciłem ostatnio małego pajączka wg. projektu z audioxpress, ale strasznie "pogrzany" był tam zasilacz i chwilowo wykorzystałem zasilanie z przedwzmacniacza z kitu AVT na ecc88, zwiększając trochę napięcie na anodach. wg. projektu jest 210V.

Sorry za laickie pytanie ale jak byś mógł pomóc...

jak dam radę to wrzucę później skan.



pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

pawcio 6n6p jest to trioda niskonapięciowa i jako taka powinna pracować raczej z niskimi napięciami. Ja zasilałem ją w granicach 80 - 150V ale i z niższymi napięciami sobie dobrze radzi. 200V to już jest przesada charakterystyka jest już mocno nieliniowa oraz za chwilę wejdziesz na Pamax poza tym po co. W przypadku szeregowych układów lamp np. kaskody należy przyłożyć wyższe napięcie ale należy pamiętać o ograniczeniu od strony Ukh (100V).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ups... jeszcze raz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na początku wyjaśnienie. W poprzednim wpisie mówiąc o napięciach miałem na myśli oczwiście napięcie na anodzie lampy a nie na całym układzie bo oczywistym jest że jakaś część napięcia odkłada się na rezystorze anodowym.Więc ten układ od tej strony jest w porządku ponieważ na anodzie koniec końców masz 80V. Czy to może zagrać ? Może ale pod warunkiem że będzie stanowiło część wzmacniacza a nie będzie osobnym układem pre. Układ WK ma dużą impedancje wyjściową i już niewielkie pojemności na jego wyjściu będą cieły dość poważnie górę. A przecież będziesz miał po drodze kabel, złączki, itd. Następny problem to wartość kondensatora wyjściowego. Wzmacniacz który podłączysz będzie pewnie miał impedancje na poziomie 20-50k co przy tej pojemności skasuje Ci niski dół. Musiałbyś go zwiększyć. Mówiłeś że miał pokręcony zasilacz, pewnie tak bo pamiętaj że szczególnie w pre od jego jakości zależy co usłyszysz w głośnikach (no i czego nie usłyszysz).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) w tym wątku napisałem też pare słów na interesujący Cię temat ;-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki wielkie DeTom!!!

żeby była całość, dodam jeszcze zasilacz.

pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

~Veteran,



Dzięki za elementy doszły całe i zdrowe ;). Przed duże kondensatory w zasilaczu dałem WIMKI 0.01 czy to nie za mało ?? Na zdjęciu Twojego zasilacza zauważyłem że Ty też je masz wstawione a mnie one po prostu ładnie pasowały wymiarem :). Jeszcze jedno pytanie mnie nurtuje czy jeśli do przedwzmacniacza na OPA627 zamiast kondensatorów C1, C2 które mają mieć 10uF wstawię dwa kondensatory 47uF to czy preamp będzie chodził dobrze i co to ewentualnie może zmienić ?? Pozdrawiam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

~Irex

Powinno wystarczyć. Większość dobrych kondensatorów elektrolitycznych wycina sporo śmieci. C1 i C2 mogą być 47uF. Jezeli wyslalem rowniez rezystory, to schemat wyglada teraz tak (wartosci wydaja sie optymalne i ten sam komplet pracuje rowniez u pawelk_13 + rezystor na wyjsciu).
