[bingant]

Widzę wielu jasnowidzów ;) Zwrotka jest właśnie autorstwa Yoshiego i cała reszta była konsultowana. Może się podobać lub nie, kwestia gustu.

[wovo]

Jak Ci się zgrywa ten magnez z Elitem ??

[EMiL]

A ja będę upierdliwy. Po co ta deseczka pod średniotonowy i wysokotonowy?

Akustycznie bez sęsu. To raczej powinno się wypchnąć niskotownowy do przodu a estetycznie też pod znakiem zapytania.



Mogę się założyć że krawędzie tej deseczki nieźle mieszają w charakterystyce.



Wszystko prawda i z jasnowidzeniem nie ma to nic wspólnego.

[dolphin123]

Skoro było to zaprojektowane i pomierzone z deseczką to o co chodzi? Nie rozumiem Panowie czego sie czepiacie.

Bingant - gratuluję kolejnej dobrej konstrukcji!

[markus_111]

Jeśli Yoshi projektował zwrotnice to na pewno jest dobrze, nawet z "deseczką".

[KonradRak]

Ciekawi mnie jaki nick ma na tym forum Yoshi. Chyba zacznę tu częściej zaglądać.

Bingant zrób coś w TL bo linii brakuje w Twojej ekskluzywnej kolekcji.

Edytowane 27 Marca 2012 przez KonradRak

[KrzysiekA]

Można i z deseczką ale to nawet ładniejsze nie jest. To po co sobie komplikować życie. Mi się deseczka zdecydowanie nie podoba. Mówię oczywiści o estetyce.

[jamelo]

Oglądając wcześniejsze obudowy wykonane przez kolegę binganta ta wydaje mi się jakby z innej parafii jeśli chodzi o stylistykę. Miękkość i kształt nawiązujący do SF zdecydowanie bardziej mi odpowiadał,

Edytowane 27 Marca 2012 przez jamelo

[bingant]

Tutaj nie chodziło o design, po prostu musiałem zrobić coś w założonej kwocie. Pokazałem tak dla podtrzymania tematu. Nie wyobrażam sobie zrobić tej konstrukcji w kształtach SF, to byłby kolos!

[dolphin123]

bingant, jak masz coś jeszcze w archiwum to wrzuć :)

[bingant]

Jak Ci się zgrywa ten magnez z Elitem ??



Yoshi zszywa zwrotki jak najlepszy krawiec garnitur :) Poważnie. Ta konstrukcja zachowuje piękną liniowość i spójne brzmienie bez dziur. Dzisiaj mogę powiedzieć, że zanim ich posłuchałem, nie spodziewałem się takiego rezultatu.

[kolor232]

3way na seasach i morelu

Ten Seas ma najpiekniejszą średnice-gratuluje.

[wovo]

Zszywanie zszywaniem ale charakterów głośników się nie zmieni niczym :) Dlatego pytałem :) Dzięki :)

[gucio.]

Kolumny grały dopiero 2 dni więc fakt może jeszcze muszą pograć. Mankamentem jest średnica - jest ciężka głucha, bez życia, lekko wycofana aż się odechciewa słuchać. Bas zdążył już się pojawić a wysokie pomimo tymczasowej zwrotki grają z dużym rozmachem, są bardzo rozdzielcze i ani trochę za ostre (dokładnie to czego oczekiwałem po przesiadce z Morela). Obudowy to 15litrowe paczki po Heco Metas 300, bassreflex strojony na 47Hz. Tweeter narazie przykręcony bezpośrednio do obudowy bez podfrezowania (stare tweetery mialy 94mm średnicy) lecz nie długo podfrezowanie zostanie powiększone.



Witam



Nie rozumiem czemu wszyscy dają tak duże cewki na te przetworniki, ja poszedłem zupełnie w inną stronę i nie mogę powiedzieć że średnica jest głucha.



Przedstawiam poniżej charkę mojego zestawu na ER18RNX i 29TAF/W



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



wygładzone 1/12

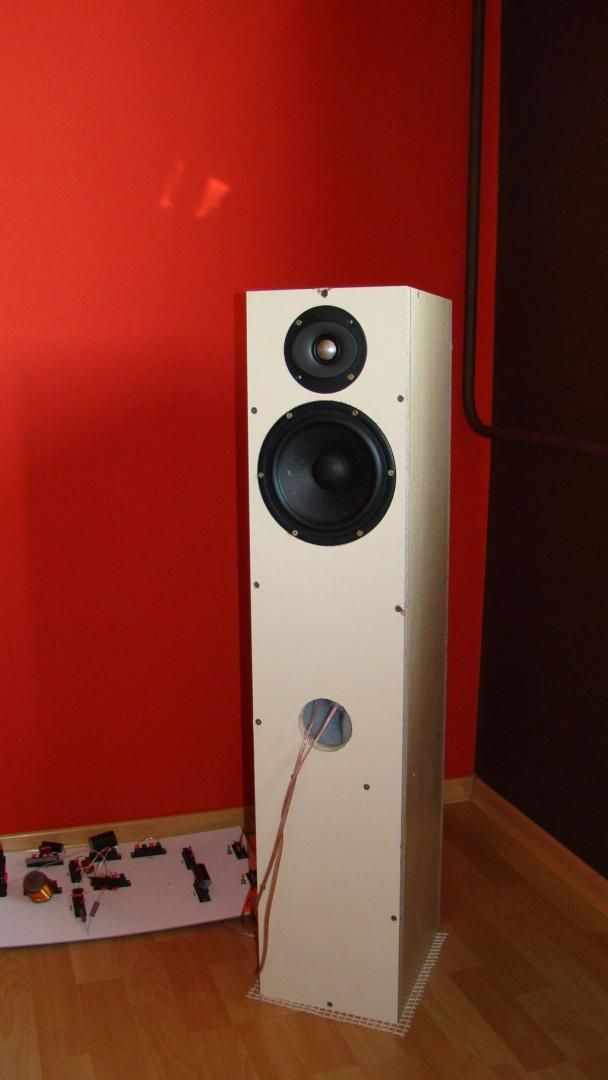

Pomiary wykonane w obudowie testowej, jeszcze bez tunelu.



tak to wygląda:



Nie ma się co dziwić jak stosujecie cewki o wartościach 3mH gdzie można ładną charakterystykę uzyskać cewką rzędu 1,5 mH, oczywiście to inny wysokotonowy ale naprawdę są inne sposoby na eliminację tych szpilek ER'a w okolicach 5kHz, trzeba się pobawić a nie ściągać i wzorować się na gotowych schematach zwrotnic



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Wyglad nowych paczek Binganta to dla mnie duze zaskoczenie. Rozpiescil nas pieknymi kolumnami, a tu teraz taka pokraka :) Pewnie gra pieknie, ale ten wyglad... deseczka i maly pierdzifelskik na przedzie. Dzizyz Bingant, dlaczego? ;)

[ruteksen]

Średnica była głucha bo projekt był do d..y. Teraz to gra jak trzeba lecz dopiero gdy sam się wziąłem za projektowanie zwrotki. 3,3mH jest zdecydowanie za dużą cewką jak na ten woofer 2,7mH to max.



Pozdrawiam

[gucio.]

ja używam aktualnie około połowę tego co mówisz + pułapka na 5KHz i jest piękna średnica, niczego nie brakuje

[Jędruś]

z filmu może Was zainspiruje proces tworzenia, albo może coś podpatrzycie :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Marca 2012 przez Jędruś

[audiophill666]

z filmu może Was zainspiruje proces tworzenia, albo może coś podpatrzycie :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



piękne :) betonowy domek też niczego sobie..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Marca 2012 przez audiophill666

[krzysiekol]

mam takie pytanko



jeśli moje obudowy kolumny (monitora) są cieniutkie a chciałbym wykonać drugie grubsze obudowy z lepszego materiału

przy zachowaniu pojemności kolumny tzn wewnętrznych wymiarów, a jedynie trochę zwiększą się zewnętrzne wymiary

to czy taki zabieg może w jakiś sposób wpłynąć destrukcyjnie na brzmienie?

a może się polepszy bo usztywni konstrukcję

[vik]

Takich bardzo ladnych kolumn jak niektorzy powyzej to nie buduje ale staram sie dopracowac akustycznie i zestawy sa aktywne. Sub akurat rozebrany gotowy do fine tuning. Wzmacniacze, przedwzmacniacz i filtry mojej produkcji. Reszta komercjalna modyfikowana poza tunerem.



Home theatre to osobny projekt. Poki co mam tylko front, odtwarzacze, wzmacniacze i TV oczywiscie.



pozdrawiam,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Takich bardzo ladnych kolumn jak niektorzy powyzej to nie buduje ale staram sie dopracowac akustycznie i zestawy sa aktywne. Sub akurat rozebrany gotowy do fine tuning. Wzmacniacze, przedwzmacniacz i filtry mojej produkcji. Reszta komercjalna modyfikowana poza tunerem.



Home theatre to osobny projekt. Poki co mam tylko front, odtwarzacze, wzmacniacze i TV oczywiscie.



pozdrawiam,

Sama koncepcja mi się podoba ale mam nadzieję że nad estetyką popracujesz. Zdecydowanie nie podoba mi się ta gwiazdka pod najniższym głośnikiem. Przy tej wielkości głośnika ostre krawędzie nie mają aż tak dużego znaczenie ale optycznie wali po oczach że to DIY. Najdziwniejsze jest to że w projektach DIY najmniej dopracowana jest zawsze optyka. Akustycznie nie ustępują kolumnom fabrycznym, konstrukcyjnie też nie ale optyka czasami woła o pomstę do nieba. I nie chodzi tu nawet o jakość wykończenia bo ta jest czasami lepsza niż w kolumnach fabrycznych tylko o zwykły gust. Moim zdaniem czasami mniej jest lepiej.

Ja na twoim miejscu kupił bym parę puszek szpachli samochodowej i te wszystkie kanty zaszpachlował na gładko a następnie zalakierował wszystko jakimś ładnym lakierem samochodowym.



mam takie pytanko



jeśli moje obudowy kolumny (monitora) są cieniutkie a chciałbym wykonać drugie grubsze obudowy z lepszego materiału

przy zachowaniu pojemności kolumny tzn wewnętrznych wymiarów, a jedynie trochę zwiększą się zewnętrzne wymiary

to czy taki zabieg może w jakiś sposób wpłynąć destrukcyjnie na brzmienie?

a może się polepszy bo usztywni konstrukcję

Raczej polepszy niż pogorszy. Jeżeli kolumny DIY to oklej z wierzchu dodatkową płytą MDF a na przodzie zrób skosy tak żeby szerokość przedniej ścianki pozostała taka sama. Najwięcej daje podwojenie grubości przedniej ścianki do której przymocowane są głośniki. Wtedy zamiast oklejać resztę możesz po prostu zastosować kilka rozpórek w środku dosyć dobrze napiętych(tylko bez przesady bo rozleci ci się kolumna). Wyjątkowo dobry sposób usztywniania obudowy.



Tutaj przykład że DIY też może być ładny

.

Zresztą podbna koncepcja.

Obrazek pochodzi z tej strony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Marca 2012 przez KrzysiekA

[zbymar]

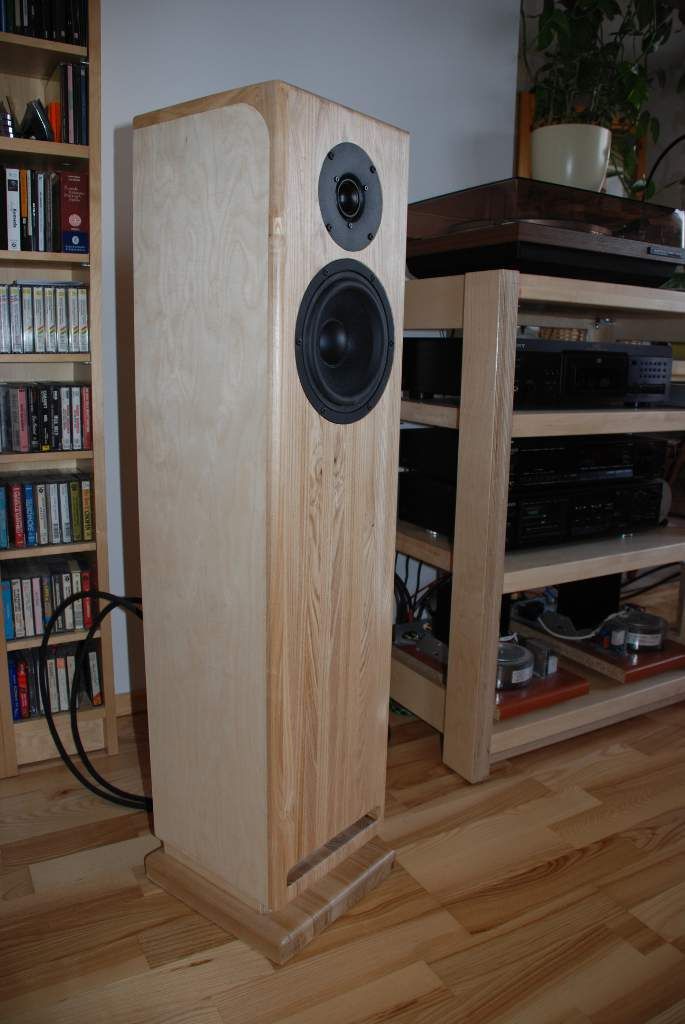

U mnie od kilku godzin grają kolumny Fineline według projektu z Klang+Ton.

Głośniki to Wavecor w obudowie TL.

W zwrotnicy zastosowałem kondensatory Jantzen Z-standard (niebieskie), cewki powietrzne i oporniki Superes z Polinka poza jednym w torze wysokotonowym gdzie zaszalałem i dałem Millsa.

Obudowa ze sklejki i klejonki jesionowej na froncie, górze i w podstawie.

Chwilowo o brzmieniu nie chce się wypowiadać ponieważ muszą się trochę jeszcze wygrzać, a na dodatek jako że są to moje pierwsze kolumny nie mogę być obiektywny.

Może będzie okazja aby posłuchali ich inni forumowicze.



Pozdrawiam

Zbyszek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nibyco]

to widzę że nie tylko ja się zabrałem za ten projekt z K&T ale ja w wyniku ewolucji i odsłuchow jednak przerobiłem odudow:)

[twonk]

Piękne skrzyneczki, Zbyszku! Bardzo jestem ciekaw odsłuchów w klubie.

[jar1]

Fajowe. Ale chyba by mnie nic nie skłoniło na łaczeni bocznych ścian na kragłosci. Jak Ci sie to udało? ;)

[zbymar]

Fajowe. Ale chyba by mnie nic nie skłoniło na łaczeni bocznych ścian na kragłosci. Jak Ci sie to udało? ;)



Udało się to tylko dwiema rączkami. Tak na prawdę to podstawa przy takich robotach to frezarka.



Żeby nie było niedomówień, na pierwszej fotce kolumny nie są jeszcze wytłumione włókniną.

To dopiero była sztuka wepchnąć tę szmatę po zamknięciu skrzynek.

Edytowane 30 Marca 2012 przez zbymar

[jamess8]

3way na seasach i morelu

Wiem że Yoshi robił zwrotnice dla L26 i W18EX, a ja się zastanawiałem kto zgapił ode mnie pomysł:)

[vik]

Krzysiek,

" Zdecydowanie nie podoba mi się ta gwiazdka pod najniższym głośnikiem. Przy tej wielkości głośnika ostre krawędzie nie mają aż tak dużego znaczenie ale optycznie wali po oczach że to DIY. "



Orginalnie korek mial byc do konca sklejki ale mi go braklo. Natomiast sam dol (tam gdzie panel sie cofa) przyjdzie dopasowana deseczka wystajca kilka mm. Teoretycznie masz racje z estetyka i kobita tez mi tak brzeczy ale mnie absolutnie nie przeszkadza, ze wyglada jak DIY. Gdyby moj kolega co mial tu stolarnie do Polski nie wrocil to pewnie mialbym fronty zawodowo wykonczone a mnie samemu szkoda czasu. Tyle mam projektow rozgrzebanych...



pozdrawiam,

[23031970]

mam takie pytanko



jeśli moje obudowy kolumny (monitora) są cieniutkie a chciałbym wykonać drugie grubsze obudowy z lepszego materiału

przy zachowaniu pojemności kolumny tzn wewnętrznych wymiarów, a jedynie trochę zwiększą się zewnętrzne wymiary

to czy taki zabieg może w jakiś sposób wpłynąć destrukcyjnie na brzmienie?

a może się polepszy bo usztywni konstrukcję

A ile grubsze a przede wszystkim o ile cięższe ?
