Rozbierane zdjęcia naszych urządzeń

Piotrek608 · 18 Października 2007

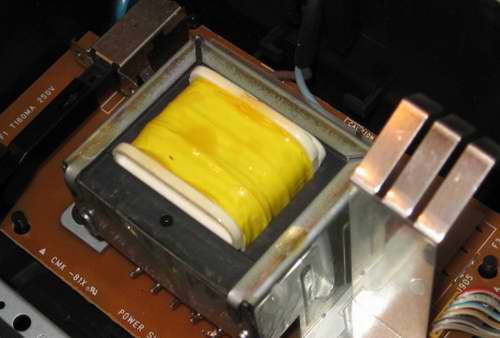

i jeszcze solidne trafko

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek608 · 18 Października 2007

choroba nie wiem czemu myslałem, ze nasze forum ma ograniczenie do 50kB:-?

josef · 18 Października 2007

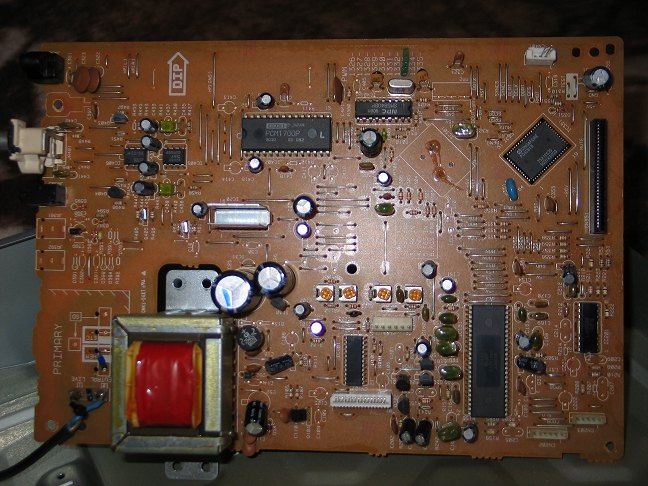

Pioneer PD-5500

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

josef · 18 Października 2007

cd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

josef · 18 Października 2007

i jeszcze mechanizm

P.S. ma ktoś zbędną soczewke pasującą do tego laserka ;) ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

opteron · 19 Października 2007

joseph a co będziesz robił kolejnego forumowego klona-pokrakę? :-)

opteron · 19 Października 2007

"josef" przepraszam

josef · 19 Października 2007

nieee

ten pionek posłuży mi jako dawca obudowy :)

a zdjęcia flaków zrobiłem przy okazji

opteron · 19 Października 2007

Piotrek608, na jakim filtrze chodzi 2700? Zapomniałem popatrzeć a nie chce mi się klocka rozkręcać tylko dla samej ciekawości? Dzięki!

domciu1 · 19 Października 2007

>Piotrek608, 18 Paź 2007, 23:13

Piotrek608 na zdjęciu DCD820 widać DAC'e PCM56P i są to DAC'e 16 bitowe, natomiast na tych samych zdjęciach widać również płytę czołową CD i napis 20bit /8 oversamp...

W jaki sposób DENON "dorobił" te cztery bity? Do czego służą układy 74HC4066 ??

**McGyver** · 19 Października 2007

josef, 19 Paź 2007, 00:35

>P.S. ma ktoś zbędną soczewke pasującą do tego laserka ;) ??

Ja mam. Jak będę u Koobala to zostawię, jakoś sobie odbierzesz.

manyzg · 19 Października 2007

josef

Do pioneerow dawalem soczewki z KSS-213 lub Kss150/210 i bez problemow chodzil (lasery ok 20 zl). Przyklejalem na poxipol. Nie przyklejac na kropelke itp ekspresowo schnacych !!!

Molibden · 20 Października 2007

74HC4066 służą pewnie do włączania obwodu deemfazy.

Te 20 bitów to jest na wyrost napisane, może na takiej wewnętrznej rozdzielczości pracuje 8x filtr cyfrowy SM5818AP o którym dość mało wiadomo, bo datasheet jest niedostępny (tryby wyjścia ma 16/18 bitów). Oversampling tak renderuje dane że można uzyskać pozornie większą rozdzielczość przetwornika, chociaż pracuje on na danych 16-bitowych i sam fizycznie taką długosć słowa przyjmuje.

Piotrek608 · 20 Października 2007

Opertonie w DCD2700 jest filtr cyfrowy SM5845AF czyli SM5841Ap plus Lambda CF3706WR do przejscia przez zero , rejest przesuwny Sm5839plus Alpha Procesor czyli Cd4066plus innne HCU w jednym..pragnę jak zwykle zauwazyc, ze Alpha naprawde działa i to słychać

Piotrek608 · 20 Października 2007

DCD820 jest w pełni 16 bitowym cedekiem nazwa z przodu jest na wyrost dodana a 4066 słuzy tam jako tzw układ przeciw zakłóceniom szpilkowym glicz DEGLITCHER.
