PVC - relay volume control

Leszek B · 14 Czerwca 2012

R15-25R i R16-75R.Ale może faktycznie przyczyną jest zbyt duże wzmocnienie przedwzmacniacza E408 Accuphase na wejściu którego jest PVC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Yuras · 11 Lipca 2012

Witam

Poszukuję PVC by msfalcon ma ktoś do odstąpienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Yuras · 2 Sierpnia 2012

ewentualnie może być sama płytka selektora

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sav!O · 2 Sierpnia 2012

mam ale veterana kontroler + stampa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bacek · 23 Października 2012

To wszystko jest OK.

Rzecz w tym, że w menu od wartości -90 dB skacze mi od razu do wartości -48,7 dB, a tam musiały być wcześniej wartości pośrednie (przy -48 daje strasznie w palnik!).

Nabrałem wątpliwości, czy właściwie są określone wartości rezystorów. Ktoś wie, co tam powinno być wpisane? Albo czy jest opcja resetu do jakiegoś stanu defaultowego?

Dość późna odpowiedź. No więc nie koniecznie musiało być coś pomiędzy -90 a -48. Jak wklepiesz w w msfalconowy kalkulator wartości rezystorów które wstawiłeś to zobaczysz co tam Ci wychodzi w pierwszym kroku (-48, mniej czy więcej). Taki już urok pvc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 15 Grudnia 2012

Witam

Mam problem z uruchomieniem pvc:

wszystko połączone wg wskazówek - objawy:

sterownik działa,

selektor działa,

PVC milczy

1 czy trzeba aktywować programowo obsługę PVC?

2 czy przy zastosowaniu przekażników tq2 5V zasilanie PVC też ma mieć wartość 5V?

3 w jakim celu stosuje się regulator U5 (LM78L05)

Czy któryś z kolegów posiada informacje na temat uruchamiania PVC?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sav!O · 15 Grudnia 2012

caly pvc zasilany jest 5v

u5 to stabilizator 5v ktory zasila caly uklad montowany jezeli nie stosdujesz dc5v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 15 Grudnia 2012

u5 to stabilizator 5v ktory zasila caly uklad montowany jezeli nie stosdujesz dc5v

tzn jeżeli zasilam układ napięciem DC 5V miejsce stabilizatora ma być wolne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Benpe** · 15 Grudnia 2012

Według autora powinno być tak jak na rysunku, PVC nie mają mostków prostownika, oczekują stałego napięcia 12V, które stabilizują na 5V.

Brak obsadzenia U5 powoduje brak zasilania elementów - np PCF'a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 15 Grudnia 2012

zgadza się - podłączyłem wszystko tak jak na rys. ale zastosowałem przekażniki 5V więc (chyba nie powinienem zasilać układu nap 12V) zasiliłem płytkę PVC nap 5V - w takim układzie nie daje oznak "życia"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Benpe** · 15 Grudnia 2012

OK, doprowadź te 5V także na wyjście U5, na przykład na plusa kondensatora C1. Zrób to ostrożnie, nie pomyl się - bo łatwo o zwarcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 15 Grudnia 2012

czyli zrezygnować z podwójnej stabilizacji i zmostkować U5 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Benpe** · 15 Grudnia 2012

aby użyć staba 7805 musiałbyć podać około 8V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 15 Grudnia 2012

dałem 5V na wyjście u5 i nadal nic :(

w takiej konfiguracji Z1 ma być założona ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Benpe** · 15 Grudnia 2012

Z1 - tak, warto poczytać schamat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 15 Grudnia 2012

przeanalizowałem schemat - wynika z niego że przez Z1 doprowadzone jest zasilanie do U4 prowadzone z przed stabilizatora U5, co wskazywałoby na to, iż w przypadku zasilania DC12V układ U4 dostałby właśnie takie napięcie - przy obecnej konfiguracji dostaje 5V to mnie właśnie zastanawia

PVC nadal milczy

na wyświetlaczu widać reakcję sterownika na próby regulacji głośności, lecz przekaźniki na PVC nie działają

czy ktoś posiada opis zmiany ustawień sterownika ?

jak konfigurować sterownik za pomocą pilota?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Benpe** · 15 Grudnia 2012

czy masz możliwość sprawdzenia napieć na płytce PVC ? Na przykład zasilanie scalaków, stan wejść bramek na U2 i U3 ?

Co do sterowania z pilota - wejście do menu:

vol+ (raz)

mute (na kilka sekund)

Vol+ i Vol- chodzi po menu, mute potwierdza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 15 Grudnia 2012

zasilanie scalaków 5V, nie wiem jak sprawdzić stan wejść bramek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sav!O · 15 Grudnia 2012

hmm wiecej info nie mam, osobiscie posiadam tylko sterownik i plyte regulacji glosnosci WMSTAMP

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 16 Grudnia 2012

>> Sav!O - bardzo dziękuję za dokumentację

Czy któryś kolegów mógłby napisać czego dotyczą ustawienia w MENU :

zakładka inne >

1 IM-MS/0

2 IM-MS/1

3 DB-MS/P

4 SE-MS/P

5 CHILD/A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Benpe** · 16 Grudnia 2012

proszę:

Sorry za odwrócenie, mam nadzieję, że prawa autora zezwalają na załączenie tego w tym wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 16 Grudnia 2012

Wystarczyło zaadresować płytkę PVC i po problemie,

bez dokumentacji ani rusz :)

Benpe - wielkie dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dr.M · 17 Grudnia 2012

chlopaki, dzisiaj postanowilem w koncu podlaczyc impulsatroy i mam problem po dpopieciu w kazdej mozliwej konfiguracji zyja swoim zyciem i nie mam pojecia co robie nie tak. czy ktos moze pomoc napisac jak to powinno byc podpiete??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - mam dokladnie takie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adigrzelczak · 17 Grudnia 2012

A ustawiłeś w menu konfiguracyjnym obsługę za pomocą impulsatorów?

Ja mam takie same impulsatory. Na razie podłączyłem jeden pod imp1, w menu konfiguracyjnym ustawiłem obsługę za pomocą impulsatora i wszystko działa - oczywiście na płytce msfalcona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dr.M · 17 Grudnia 2012

Tak, mam w menu ustawiona obsluge imp. Możesz mi powiedzieć pod które piny dokładnie podlaczyles każde z wyprowadzeń impulsatora? Aha i jakie wartosci masz ustawione w menu `inne` ? Z góry dziękuję;)

Wysyłane z mojego XT910 za pomocą Tapatalk 2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adigrzelczak · 18 Grudnia 2012

Teraz ciężko mi powiedziec bo nie mam przed soba ale z tego co pamietam to imp1 ma 4 piny na pcb. Podlaczylem 3 nozki zaczynajac od pinu z masa. Jeden zostal luzny. W innych nie przestawialem bo naprawde wlutowalem tylko po to zeby sprawdzic czy impulsator dziala. I dziala:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dr.M · 18 Grudnia 2012

jako tako dziala... ale nie jestem zadowolony. mysle ze to kwestia ustawien w menu 'inne' jak bedziesz mial pod reka zerknij do menu i napisz jakie masz ustawione wartosci oki? dzieki;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krojo · 18 Grudnia 2012

Ma ktoś dostępny komplet pcb od msfalcon na sprzedaż i czy wsad do procka jest dostepny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Leszek B · 12 Stycznia 2013

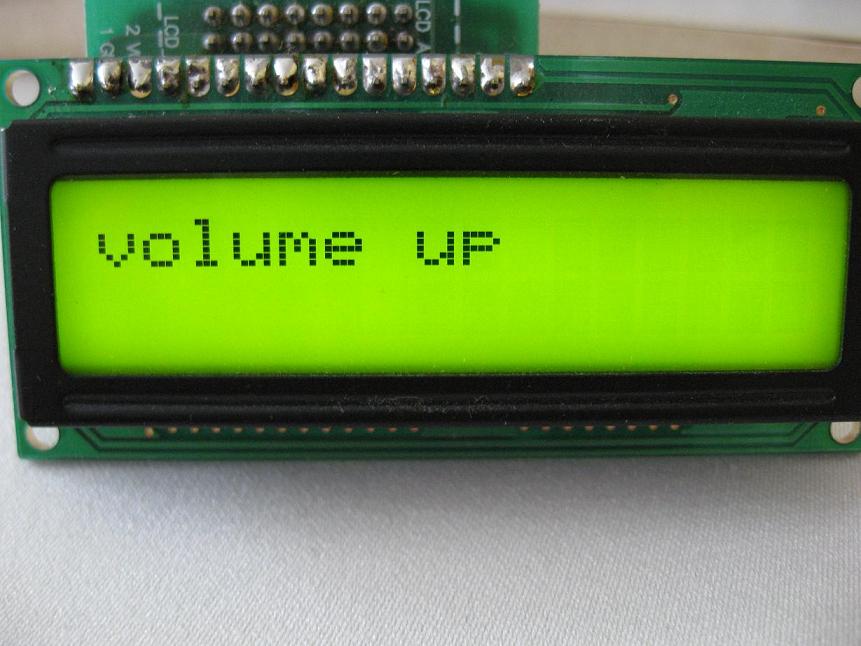

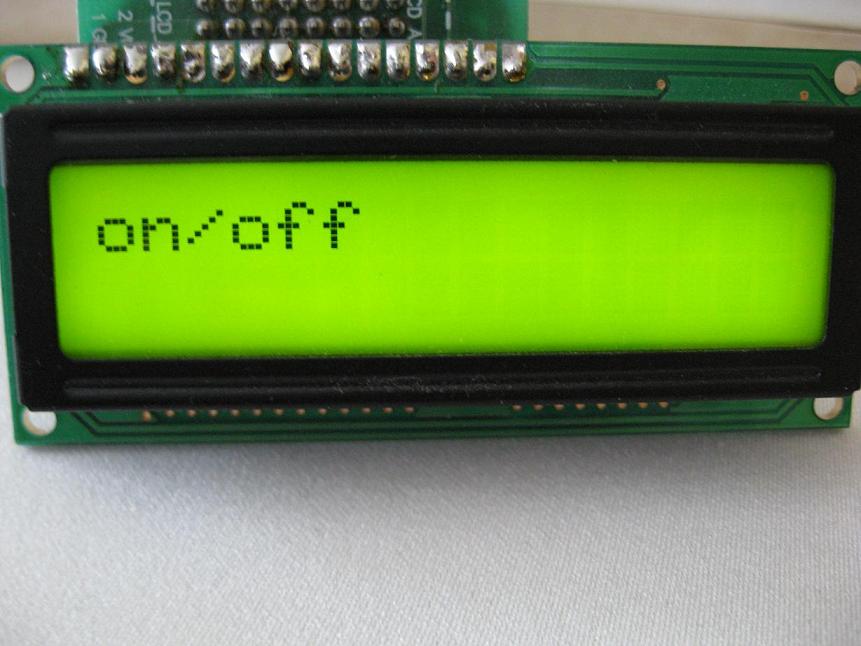

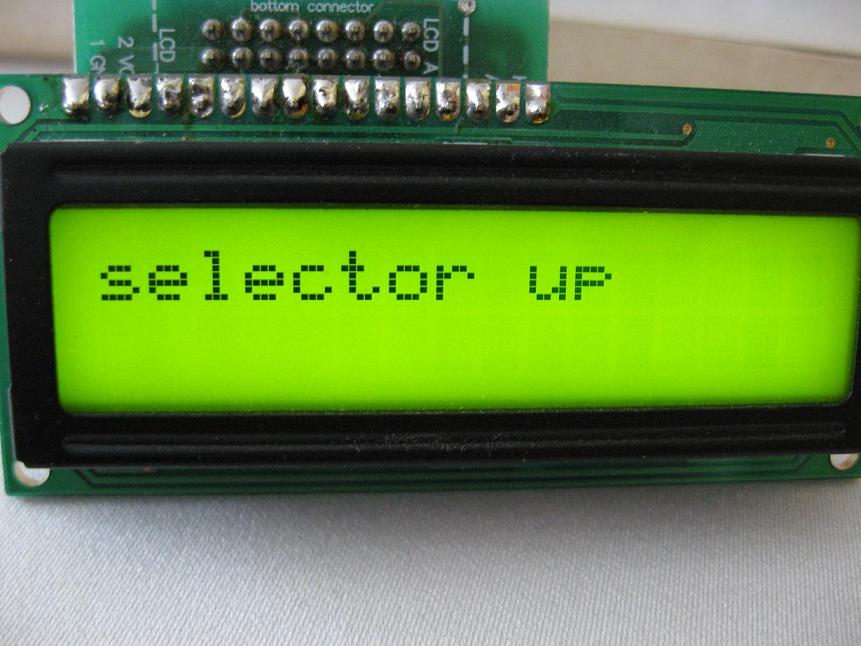

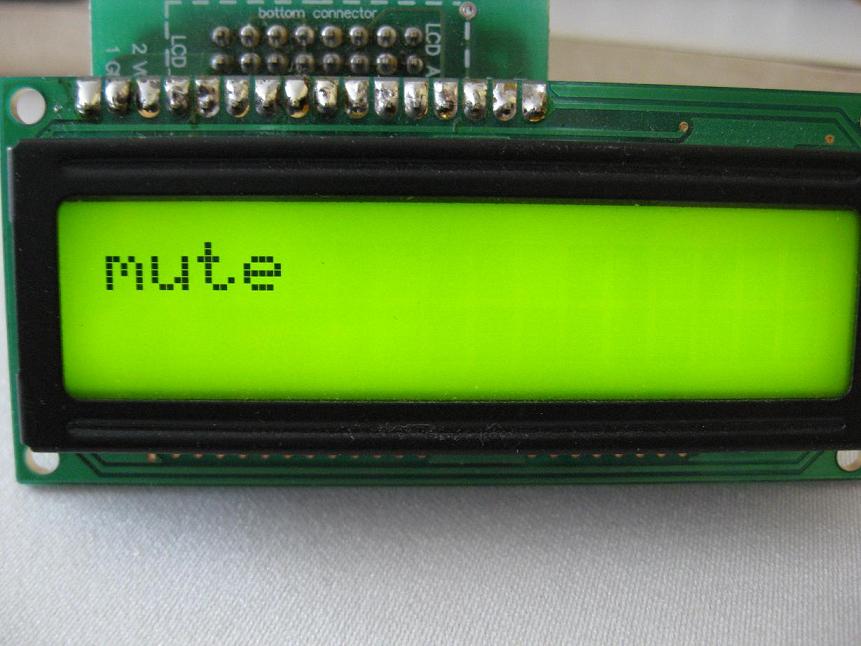

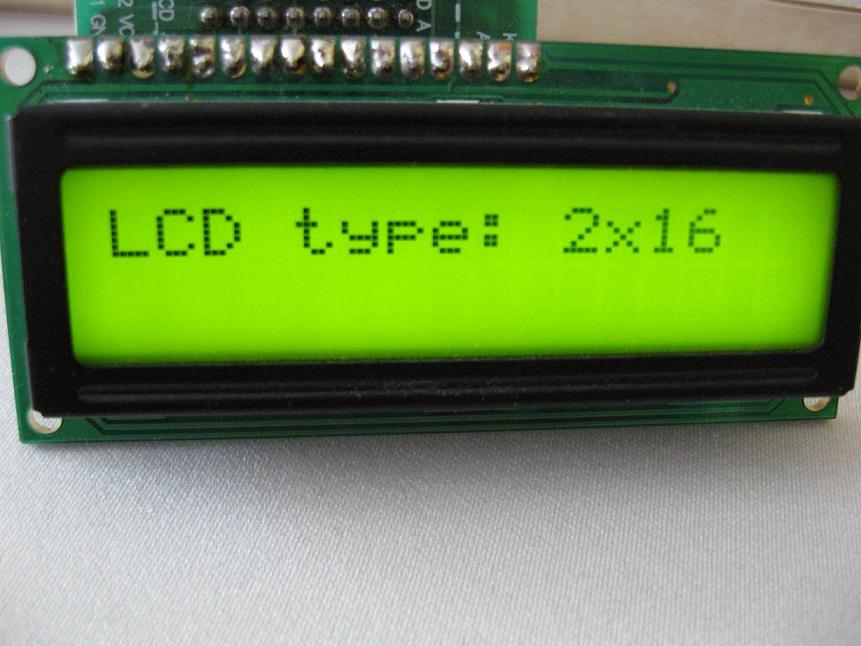

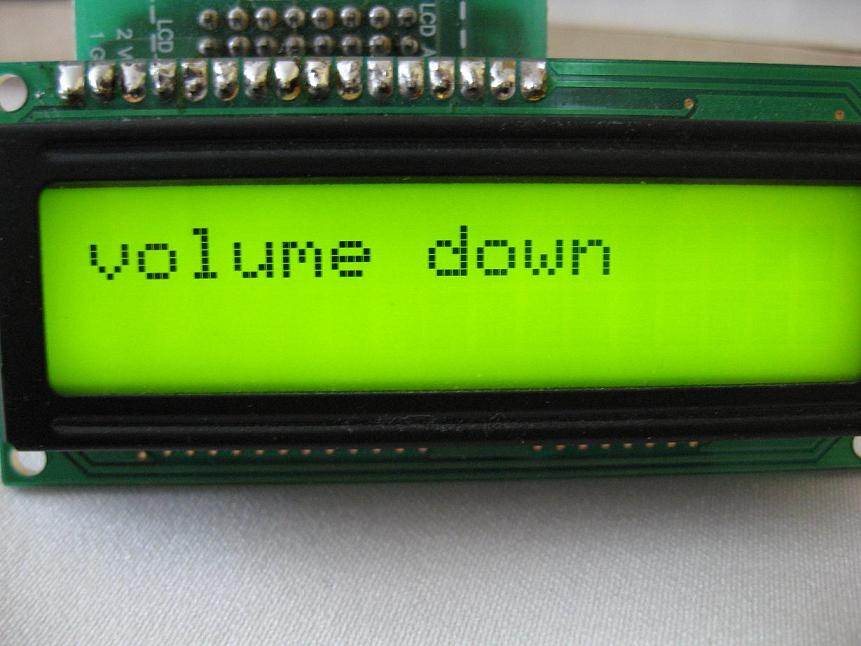

Czy wie ktoś jak przeprowadzić programowanie w PVC veterana w wersji ze zdjęcia? Procedura według dokumentacji którą posiadam nie pokrywa się za bardzo.
