PVC - relay volume control

[jc78]

Ma ktoś może odstąpić kompletny zestaw pvc xlr?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dankam]

Jeżeli jest chętny to mam do sprzedania komplet płytkę i Zaprogramowany kontroler.



Chętnych proszę na prv

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Witam mam pytanie, czy taki wyświetlacz :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



podłącze do PVC msfalcona ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ManieX]

Witam mam pytanie, czy taki wyświetlacz :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



podłącze do PVC msfalcona ?



jest kompatybilny z HD44780 więc powinien działać, ale warto zastosować 2x20

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Taki podłączę w takim razie ? Jest kompatybilny tylko więcej prądu pobiera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

zgodny z HD44780. podłączysz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

Witajcie - może "KTOŚ" ma zbędne PCB oraz kontroler do tego regulatora w wersji stereo, jeżeli tak proszę o PW

Chyba, że jest szansa na wznowienie projektu...

M

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Napisz PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Tak sobie obliczyłem rezystory do pvc dla 25k i moje pytanie :



czy można jakoś inaczej dobrać charakterystykę regulacji z 250 kroków ? obecnie tylko powiedzmy 20-30 jest użytkowe. reszta jest poniżej 20 db , co jest niepotrzebne.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kriss-Kross]

Witam

uruchomiłem sterownik PVC projekt z AVT5297.

Teraz muszę kupić przekaźniki. W projekcie są miniaturowe Omrony G6K-2F-5V.

Peter Daniel i Veteran jak rozumiem proponują TQ2-5V Panasonica jak w Placette a jak czytałem Manley ze względów sonicznych wybrał Nais DS2E-M -DC5V ( Matsushita ) a może po prostu Relpol.

Coś koledzy mogą podpowiedzieć co do wyboru bo to w końcu ok. 10,- PLN za jeden a ja do wersji zbalansowanej potrzebuję 32 szt.

Mam też pytanie odnośnie zasilania cewek. Jeżeli są to przekaźniki monostabilne i podczas włączenia cały czas płynie przez cewki prąd to czy krytyczna jest jakość zasilania? Nie ma przydźwięku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kriss-Kross]

Nikt nic nie podpowie. Wątek trwa już prawie 9 lat. No dobra kupię na początek dwa najtańsze i dwa z tych co wymieniałem powyżej i wstawię w tor do selektora. Posłucham i podzielę się spostrzeżeniami. Jak by się pojawił przydźwiek zawsze można posunąć się do zasilania bateryjnego cewek.

Czy warto kupować Made in Japan czy te same Made in China. Nie wiecie czy jedne i drugie robią w tej samej fabryce w Shenzen czy to tylko chamskie podróbki nie warte połowy ceny oryginału?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Przydźwięku z cewek nie będzie. Tam się nic nie indukuje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Mam PVC z Relpolami.

W zasadzie nie ma mozliwości przelutowania na inne przekaźniki .

prób takich nie robiłem i nie zamierzam :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Witam, jak mam podłączyć wyświetlacz KH202SD58R1-M



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



do projektu pvc msfalcolna ?



Wyświetlacz jest ustawiony fabrycznie w tryb motoroli , co niewiele mi mówi ...



Może ktoś pomoże :)



Czy wyprowadzenia 15 i 16 nie mają być podłączane ?



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Czy wyprowadzenia 15 i 16 nie mają być podłączane ?

Nie mają, podobie jak Vo. Twój wyświetlacz nie ma podświetlenia ani regulacji kontrastu. Reszta jest chyba jasna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Ok. Tak teraz jest bardzo jasno. Dziękuję.



Rozumiem, że w takim razie nie muszę montować potencjometru P1, rezystora r8,r7 i tranzystora q1 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

Tam się nic nie indukuje

heh

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nikt nic nie podpowie. Wątek trwa już prawie 9 lat.

Bo trudno znalesc jelenia co taki układ zrobił i go chwali. Taki regulator to tak jak w dzisiejszych czasach byś robił zegar na bramkach 7400.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Ja tam go chwalę :) jeleń ze mnie ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Benpe]

to ja też zgłaszam się do grupy jeleni, poskładałem chyba 7 lat temu i nie zamierzam zmieniać

przerabiałem wersję Veterana i MSfalcona

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

też słucham na PVC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ManieX]

I ja i ja:)

gra super, dźwięk przekaźników jest cudny, jedyna wada jaką dla mnie posiada to moja wersja ma brzydki wyświetlacz, gdyby miał wyświetlacz z matryc led czerwonych to była by już pełnia szczęścia:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

dźwięk przekaźników jest cudny,

żartem i serio - ja tam nie słyszę jak grają przekażniki, ale rezystory w PVC juz tak, no i ta równość w obu kanałach na początku skali,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

żartem i serio - ja tam nie słyszę jak grają przekażniki, ale rezystory w PVC juz tak, no i ta równość w obu kanałach na początku skali,

Jakie rezystory polecasz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ManieX]

żartem i serio - ja tam nie słyszę jak grają przekażniki, ale rezystory w PVC juz tak, no i ta równość w obu kanałach na początku skali,

oczywiście miałem na myśli dźwięk ich przełączania, jak robimy głosniej/ciszej:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Benpe]

Jakie rezystory polecasz?

Ja mam PRP, jak potrzebujesz wskazówek co do lepszych to zobacz:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Jakie rezystory polecasz?

metalizowane , najlepiej 0,1% (nie chodzi o tolerancję a o materiał przewodzący)

wybór w rezystory.net, ale nie tylko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[manius1967]

Witam

Ma ktoś może odstąpić kompletny zestaw PVC do wersji zbalansowanej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Ja polecam dale rn.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kriss-Kross]

Taki regulator to tak jak w dzisiejszych czasach byś robił zegar na bramkach 7400.



Wszystkie elementy mojego systemu są konstrukcjami zbalansowanymi. Obecnie w przedwzmacniaczu ( klon Pass Aleph 1.7 ) jest tłumik 5 kohm 4 ścieżki 24 pozycje ( jak na foto).

Rezystory shunt to ceramiki a w torze Vishay Dale RN55. Zakres tłumienia ze względu na tylko 24 pozycje dobrany jest do przeciętnej głośności słuchania różnych gatunków muzyki.

Wiem jak brzmi w tym miejscu tłumienie tylko z dzielnika z dwóch rezystorów. Wiem jak przy zastosowaniu takiego przełącznika.

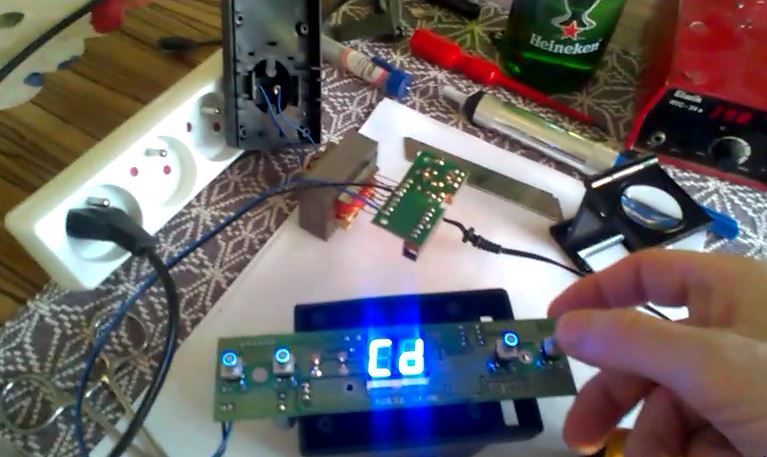

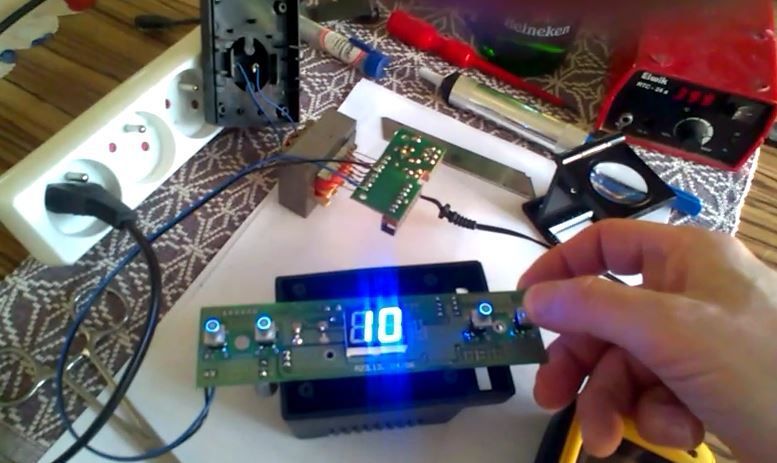

Obecnie zmontowałem sterownik do PVC i zdalne sterowanie.

Pilot od cd Krella ma też przyciski do sterowania przedwzmacniaczem a więc nie będzie potrzebny drugi - jeden w łapie wystarczy.

Właśnie jestem na etapie kupowania przekaźników i wybór rezystorów.

Ten PVC jest postawiony na programowalnym układzie logicznym CPLD. Pracuje przy niskiej częstotliwości tutaj 50 Hz z sieci. Wyświetlacz to dwa 7 segmentowe LEDy.

Ponieważ tutaj program służy tylko do zaprogramowania jego struktury a nie jest to działający program wykonawczy w praktyce taki układ nie powinien się zawieszać.

Otwarty jestem na inne rozwiązania potencjometru.

Co byś proponował? Jakie nowocześniejsze, lepsze, lepiej brzmiące konstrukcje miałeś na myśli?

Pozdrawiam

Krzysiek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

lepiej brzmiące konstrukcje miałeś na myśli?

Co to znaczy lepiej brzmiące?

Zalezy kto co lubi. Urzadzenie techniczne musi spelniac zalozenia i normy techniczne a czy komus sie podoba czy nie to jego problem, jego uszu a raczej głowy.
