Wzmacniacz HI'FI++ (6xLM3886)


Ucho

Recommended Posts

Ja nie sprzedaje wzmacniaczy. Zrobiłem kilka gratisowo dla znajomych i tyle. Po prostu lubię się bawić w diajłaj. Mi by się nie opłacało produkować na sprzedaż. Za dużo z tym roboty. A i klienci jak już zlecą coś to jakie maja wymagania...!!??. To bardzo duża odpowiedzialność. Z kolei nie mam nic przeciwko ludziom którzy to robią i sprzedają. Nie produkują jak najlepsze klocki i zarabiają....



Rafo, te płytki są twojej produkcji? Ile za szt? Prześlij mi na priv jeśli możesz.

Link to comment
Share on other sites

Czy ma ktos do tego Darkulowego układu (imho jest sensowny i świetny)może juz zaprojektowany druk??

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Rafo, a dałoby się "zamówić' u Ciebie takie PCB? może być oczywiście termotransfer... nie musi być zakładowa.

co do zamówienia Lm to nie mam pojęcia, więc będę śledził kolejne wpisy...

może kilkaosób jeszcze weźmie PSB, więc i LM będą potrzebować, wtedy można by chyba prosto z NAtionala zamawiać :-) pewnie będą po 1zł

Link to comment
Share on other sites

PIOTRKU wagon takich LM to ja chcę dać do wzmacniacza na jeden kanał, a do obudowy widłami będę je upychał :-)

ale tak poważnie, na jeden wzmaniacz pójdzie 12szt LM3886, minimum 36 rezystoroów i 24 kondensatory, o żesz w d..ę



lista chętnych na PCB by'RAFO:

1. F4 2 szt (kpl stereo + zasilanie)

Link to comment
Share on other sites

>Ucho

O jaki amp pytasz ?



Jak o wzmak na LM to ja w tym nie dziergam.



Jak o mosfetowce to minimum +/-22 do +/- 74 VDC.



Lecz nie o napięcie zasilania tu w tym wszystkim chodzi.



Można mieć wzmak zasilany +/-15 VDc , zbalansowany , i uzyskać moc pozwalajacą na pełną radość z odsłuchu.



Osobiście dochodzę do wniosku że tzw. potoczny Wat, watowi nie równy.

W teorii jest tylko prześlicznie...

Link to comment
Share on other sites

Chodzii mi o ten nowy o którym ostatnio pisałeś na forum, co ma ok 25W, i bardzo dobrze gra.



Pytam, bo jakiś czas temu robiłem znajomej wzmacniacz do komputera na TDA 2050 z użyciem trafa 5W i napięcie -+14V. Zadziwia mnie to jak dobrze ta kość z takim napięciem kontroluje bas. Wydaje mi się że LM przegrywa na tym polu. O co w tym chodzi, się zastanawiam?

Link to comment
Share on other sites

>Ucho

Scalaki mocy mają ograniczenia, głównie Iout i Ptot.

Wzorcowym jest drogi Apex PA-15.



Do obnażenia wad Thiel 7/1 starczy +/-25 VDC w zwykłym push-pull.



Nie wiem skąd oni biorą moce kolumn w opisach na tabliczkach znamionowych ?

Link to comment
Share on other sites

  • 2 months later...

Panowie czy połączenie równoległe 3xLM3886 na kanał umożliwia lepszą współpracę z "trudnymi do napędzenia" kolumnami o mniejszej skuteczności ? napewno ma to zaletę w formie możliwości podłączenia kolumn

Link to comment
Share on other sites

myli kolega dwa pojęcia - kolumny trudne, kolumny o małej skuteczności

pierwsze - zwykle ich impedancja w niektórych zakresach schodzi nisko i dlatego są "trudne"

drugie - mają niską efektywność - czyli po prostu grają ciszej przy tej samej dostarczonej mocy.



równoległe łaczenie pomoże na te pierwsze

Link to comment
Share on other sites

  • 2 years later...

Wreszcie skończyłem układ na 3 LM3886 na kanał.

Konstrukcja :

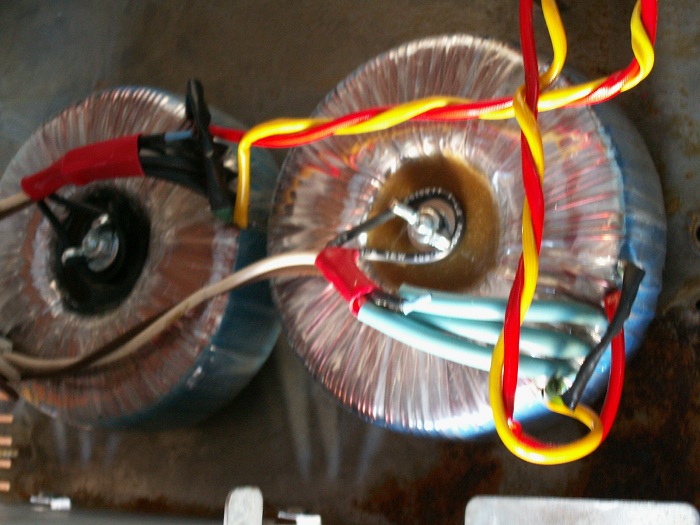

- dwa trafa toroidalne po 180W - w sumie 360W 2x29V

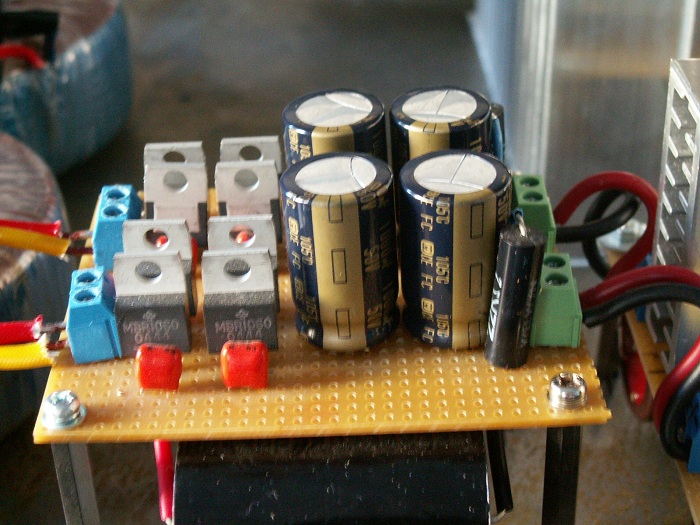

- zasilacz na szybkich diodach i kondensatorach Panasonic FM oraz Nippon - w sumie prawie 10tys.uF

- stabilizator napięcia na dwóch sztukach LM338T na gałąź ,równolegle - na wyjściu 2x34V

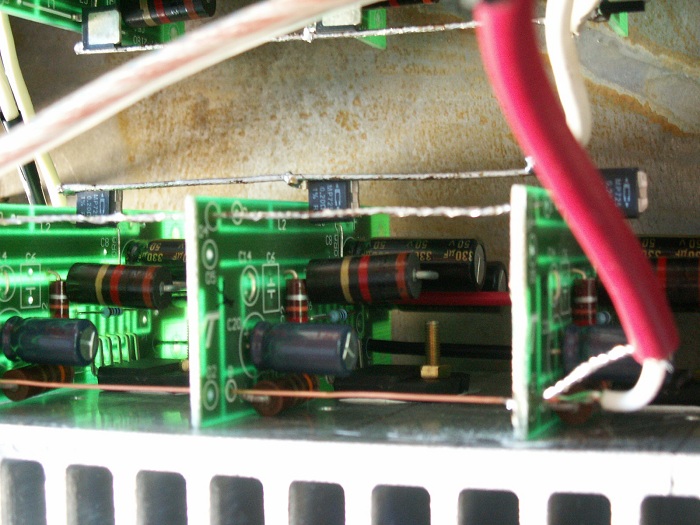

- wzmacniacz na płytkach z AVT , 3 sztuki LM3886 na kanał ,kondensatory Panasonic FM 330uF przy kosciach , rezystory Allen Bradley a na wyjściu Caddocki 0,2oma

- potężna obudowa ze starego Grundiga szer43xwys24xgł40 , waży kilka kilogramów (nieco zardzewiała ;p)

Dźwięk :

Wczoraj słuchałem go około godzinkę z lamowym preampem Nr3 WK-WA na e88cc .Średnica bajeczna - detaliczna , dynamiczna , barwna , szybka , gładka - same superlatywy . Przestrzen równiez bardzo dobra - separacja , rozmieszczenie , głębia , efekty stereo - podobne dla Krella KAV400xi . Góra łagodna ale obecna i ładna , bez ostrych sybilantów ale z dobrym wybrzmieniem - podobała mi się . No i jeden mały mankamaent - bas . Spodziewałem się potęgi a tu skromniutko . Niby jest ale brak mu masy Krella a nawet gainclona na pojedynczym LM3875 . Jest oczywiście świetna kontrola ale to nie trudne jesli basu jest mniej niż produkują inne wzmacniacze .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-3970-100006354 1272263167_thumb.jpg

post-3970-100006355 1272263167_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

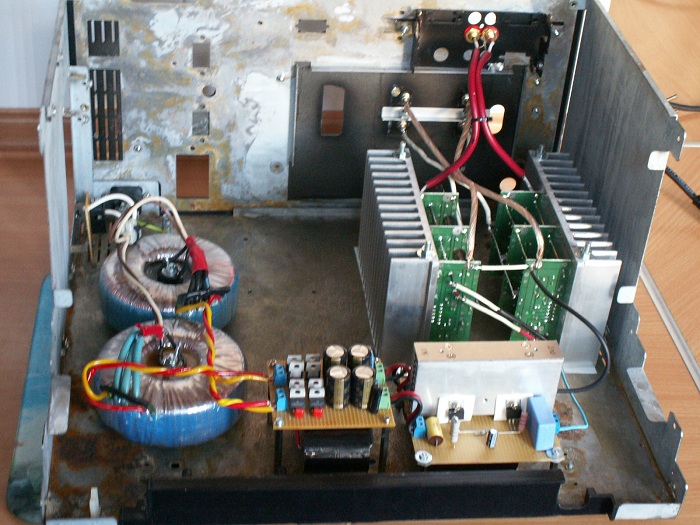

zdjęcia

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-3970-100006351 1272263233_thumb.jpg

post-3970-100006352 1272263233_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

A to sowieckie ,,terminale głośnikowe" pochodzące z jakichś militarnych urządzeń - i tak maszyna do zabijania przeistoczyła się w maszynę do grania ;p

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

Co myślicie o przyczynie tych niedomagań basu ? Może to brak pojemności przy LM-ach ? Jest tam po 330uF na gałąź dodatnia i ujemną przy każdym LM-ie ale one są oddzielone od reszty kondensatorów z zasilacza przez stabilizatory ...

...there is no spoon...

Link to comment
Share on other sites

Hej.

Moje rady:

- zwiększ pojemność w zasilaczu - przy tylu lmach potrzeba na dobry prą jest dość duża a z samego mostka prądu się nie bierze.

- przy standardowej wersji na jednym lmie stosuje się kondzior foliowy wejściowy z zakresu 1-3,3uF... nie wiem jak w wersji zmostkowanej ale raczej powinien być i to na niego w głównej mierze bym stawiał.



Ja robiłem parę miesięcy temu końcowe 6cio kanałową na lm3875, w zasilaczu wsadziłem 2szt kendeil 15000uF/40V i przy każdym lmie po 2szt. 1000uF P-FC. Toroid 450W 2x24V... z basem nie mam kłopotów :]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

maxdila ,

kondensatora wejściowego nie mam natomiast jest wyjściowy w preampie ale kilka uF więc to nie to . Natomiast chyba faktycznie dołoże pojemności w zasilaniu - przed i za stabilizatorami .

...there is no spoon...

Link to comment
Share on other sites

piotr_37 , stabilizatory nie organiczaja basu natomiast daja mu świetna kontrolę - przynajmniej takie efekty uzyskałem do tej pory stosując pojedyncze LM3886 lub LM3875 na kanał .

Tu jest link do strony gościa który zrobił taki układ i do stabilizacji zastosował tylko po jednym 317 i 337 na gałąź !http://www.shine7.com/audio/bpa300_2.htm No i podobno bas jest ale jak widac trochę ma więcej kondensatorków.

...there is no spoon...

Link to comment
Share on other sites

Czytałem w necie o stabilizatorach w zasilaniu dla kostek LM, podchodzę do tego z pewną dozą nieufności, tak jak pisałem miałem kiedyś monobloki na LM3886 podchodził mi lepiej niż mniejszy brat.Zasilanie miałem dla kostki 2x pełny mostek na MUR do tego 10.000u na stronę i przy kostce 1000 FC bas był dobry szybki kontrolowany i dość nisko schodzący.Dodaj przed stabami 10.000uF i przy kostkach po 1000uF może pomimo stabów pomoże.

Link to comment
Share on other sites

arturp, 26 Kwi 2010, 17:02



>piotr_37 , stabilizatory nie organiczaja basu natomiast daja mu świetna kontrolę - przynajmniej

>takie efekty uzyskałem do tej pory stosując pojedyncze LM3886 lub LM3875 na kanał .

>Tu jest link do strony gościa który zrobił taki układ i do stabilizacji zastosował tylko po jednym

>317 i 337 na gałąź !http://www.shine7.com/audio/bpa300_2.htm No i podobno bas jest ale jak widac

>trochę ma więcej kondensatorków.



Mi się wydaje ,że napięcie jest stabilizowane tylko do konwertera DRV134 .

Natomiast sama końcówka mocy jest już zasilana napięciem niestabilizowanym.
