kit avt2850 - wzm. sluchawkowy kl. A

[twister2005]

no i sie zalamalem ;]

podlaczylem jak sie okazalo Arcotronicsa 1.5MKT - grzeje juz kolo 20h i sie powoli do niego przekonuje bo na uwadze mam jeszcze MKP 4.7u Wimy jednak to co zrobil MKT na USB DAC z PCM2704 wprawilo mnie w zaklopotanie

zrobilem bezposrednie porownanie razem iRiverem E10 ktory do tej pory byl moim glownym i jedynym zrodlem i taka karta za 50zl zjadla E10!

nie wiem czym to jest spowodowane ale jestem zaskoczony i po czesci zalamany bo bardzo wysoko sobie cenie ten odtwarzacz a tu jakies chucherko jest zdeklasowalo... chyba ze moje IC DIY i kable sygnalowe na takim poziomie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek64]

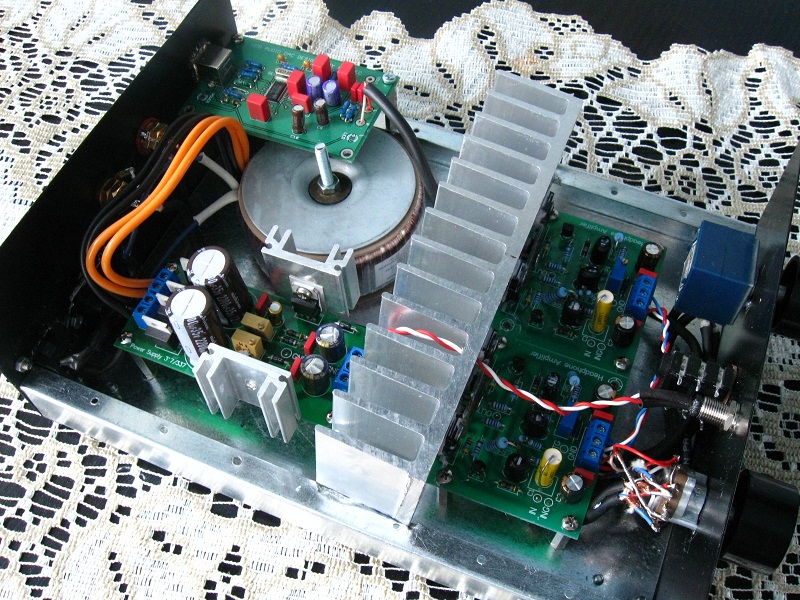

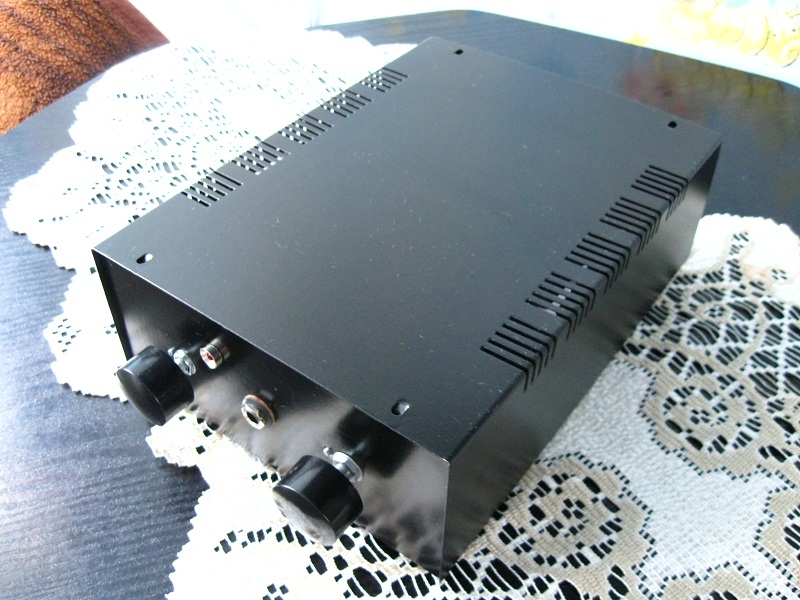

ja mojego skończyłem !!!!!

nie mówcie że wygląda jak "szuflada " :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krz]

witam

elektronika w AVT dawno skonczona i od tygodni slucham wzmacniacza

nadszedl czas na zapakowanie go w obudowe niestety zdarzyc sie musial jakis wypadek - przez przypadek przydusilem radiator na tranach ktory wygial sie o jakies 30 stopni od pionu wyginajac tym samym tranzystory

po naprostowaniu stwierdzilem ze jedna nozka jest zerwana w T10 i po sparowaniu wymienilem w obu kanalach

poskladalem i poskrecalem - na wyjsciu blisko 0mV to i sluchawki podlaczylem... wszystko bylo w porzadku wiec do wygrzewania zostawilem go wlaczony

nastepnego dnia zauwazylem ze jest strasznie goracy i okazalo sie ze jest 200mV na radiatorze i ukladzie - przegrzalo sie T10 i poszla nozka

dzisiaj znow ja wymienilem i po podlaczeniu widze ze jeden kanal strasznie sie grzeje

mimo ze mam porzadny radiator to tranow sterujacych nie da sie dotknac

na T10 jest prawie 13V (uklad zasilany +/-11.50V) a na sterujacych jest jakies 2V za malo

i teraz prosze o diagnoze ktore padly bo pomiarzylem i nie wiem a nie znam sie na elektronice na tyle by sam to okreslic

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krz]

ktos mi cos napisze bo nie chce mi sie calego kanalu jeszcze raz lutowac a na trany sterujace pewnie z tydzien poczekam :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krz]

dobra i moj skonczony

co do powyzszych postow to chodzilo o blahostke - bylo zwarcie na nozkach jednego tranzystora czego za nic wczesniej nie moglem sie dopatrzec ale juz jest wszystko w porzadku

zostala jeszcze opcja galek bo nie moge trafic na odpowiednio dlugie w sklepi i czekalem az sie cos ciekawego pojawic w "Roznych kostkach..." lub nowe zbiorowe zamowienie ale to juz zmartwienie nowego wlasciciela gdyz z powodow finansowych bede zmuszony sie rozstac z kilkoma rzeczami :(

ostatecznie na wejsciu zostawilem 1.5uF MKT z Arcotronics

mialem wiele watpliwosci czy zostac przy Wimie 4.7u czy wlasnie AV i ostatecznie zdecydowalem sie na MKT

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

Witam,

po wielu trudach i zmaganiach ze wzmacniacza popłynęła muzyka. Lecz mam kilka problemów, może cos poradzicie.

1. Radiator od tranów sterujących po 30 min parzy. Jego wielkość to ok 14x8x3 cm. Czy to normalne ?

2. Ten poważniejszy. Słychać brum. Na senkach hd650 bardzo cichy na jakiś pchełkach 16 ohm zakłucający słuchanie muzyki. Kable mam bez ekranu. W czym może być problem ? Może żle podłaczyłem potencjometr alpsa. Ma ktos jakiś schemat dla laika jak go poprawnie podłączyć ?



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

wzmacniacz nie ma prawa brómieć przy takim zasilaczu jaki ty zastosowałeś,coś pochszaniłeś z selektorem wejść,połączonym z potencjometrem tam musi być jakiś bałagan(błąd)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

no i ten kabel od wyjścia słuchawkowego,nie dość że jest bez ekranu to jeszcze idzie obok końcówki mocy przewiercony przez radiator,może to też ma wpływ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

patrzyłem na obrazek kogo innego i opis kogo innego:) widocznie ten już jest ok pomimo takiej konstrukcji:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

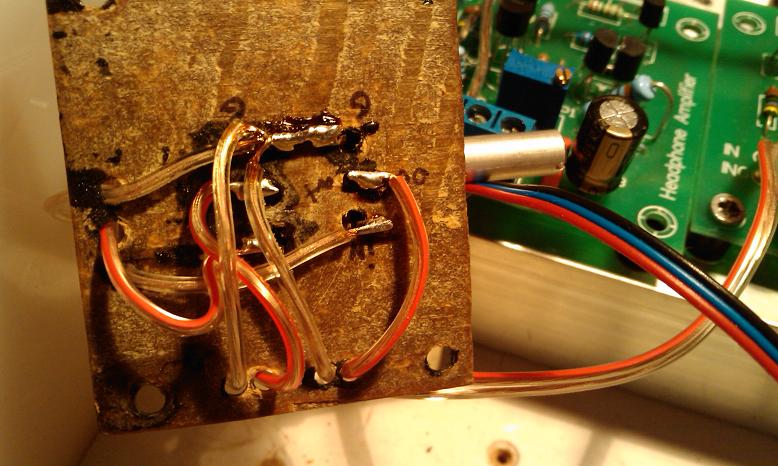

Daje fotki. Zdjęcie z alpsem wyszło okropnie w rzeczywistości lepiej to wygląda ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

a więc tak tak jak dałeś zdjęcie,to pierwsze dwa piny masz wejście sygnału,prawy-lewy kanał,następne dwa piny idąc od góry masz wyjście praw-lew kanał a na końcu masz masę,czyli masę z kanałów wejściowych dajesz na ostatnie piny i co bardzo ważne piny oststnie od dołu muszą być ze sobą połączone.



Mam takiego alpsa podłączonego pod wzmacniacz na tpa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

widzę że te ostatnie piny u ciebie na zdjęciu są od góry połączone,czyli wychodzi na to że jest ok bo potek jest odwrócony do góry nogami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

tak to powinno wyglądać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

Czyli potek jest podłaczony ok. Ciekawe gdzie leży problem, bo ja już nie mam siły

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

posprawdzaj dokładne poprawność lutów tranzystorów ,ew obstawiał bymna jakiś błąd w zasilaczu,mi nigdy nic nie buczało nawet na kitowskim zasilaczu a hd650 to nie mają prawa buczeć bo są wysokoomowe i powinny tłumić te najmniesze brumy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

radiator nie powinien parzyć ja miałem mniejszy i był mocno ciepły ale spokojnie można było go trzymać cały czas ręką,gdzieś jest przebicie na 100% zwiera gdzieś na tranzystorze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Jeszcze taka mała sugestia. Czemu tranzystory nie są sklejone ze sobą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

Trany nie sa sklejone, bo odpalałem wzmaka na szybko(czekam już 2 miechy), żeby sprawdzić czy działa. Wiem, że to polepsza parametry ale może wpływac na brum ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

jakie masz dc na wyjściu? i czy się nie zmienia w miare nagrzewania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

dc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

no to dc bardzo ładnie ci trzyma,parowałeś tranzystory?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

Trany sklejone. Juz nie skacze tak gwałtownie, myślę, że po dokładnym ustawieniu bedzie +/- 1-2mv.

Tak, tranzystory wszystkie parowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

A co z brumem? Z grzaniem radiatorów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

Wzmak gra od ok 30 min. Główny radiator jest mocno ciepły ale można trzymać (wcześniej chyba troche przesadziłem), radiatorki na lm'ach cieplejsze ale też można trzymać.

Brum jak był tak jest, nic sie nie zmieniło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

jedyna prosta opcja jaka mi się nasuwa to podmiana transformatora na jakiś inny może to on brumi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

Z transformatorem jest kłopot, bo nie mam pasującego, a kupować inny, żeby tylko sprawdzić chyba nie warto. No nic, kupie odpowiedni radiator (ten co jest był uzywany i wszystko wisi w powietrzu, bo nie ma miejsca na wywiercenie dziurek), może to cos zmieni i ewentualnie wymienie kable na takie z ekranem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

na początek to bym wymienił ten transformator,ja mam kilka z różnych starych gratów wymontowane a pasować wcale nie musi byle by miał więcej jak 12v i był symetryczny a wat to może mieć i 300,najwyżej nadwyżka mocy pójdzie w ciepło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frytu]

Witam.

Zakupiłem ten wzmacniacz od jednego z kolegów z forum, podłączyłem jako przedwzmacniacz, wszystko gra fajnie ale jest jeden feler. Mianowicie brumi jak cholera. W dzień da się wytrzymać ale teraz jak sobie słucham (1 w nocy) to mam mixa muzyki z brumem :/ Męczyłem się z tym kilka godzin dzisiaj i nic. Nie wiecie może co z tym zrobić? Kabelki wszystkie mam ekranowane, także już nie wiem kompletnie co z tym zrobić :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jazzby]

W moim przypadku brumiło z powodu trafa, było za słabe [0,6A] po wymianie na mocniejsze [1,5A] brum znikł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krz]

czy u osoby od ktorej kupiles wzmacniacz wystepowal brum?

moglbym zrobic zdjecie srodka to mozna bedzie wiecej napisac a na razie polecam sprawdzic offset na wyjsciu
