kit avt2850 - wzm. sluchawkowy kl. A

hessus

Przez hessus ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    frytu Współtwórca

    frytu

    Opublikowano
    Opublikowano

    Wzmacniacz jest kolegi Witek64, nic o brumie nie pisał. Offsetu jest może 0,1mv. czasem 0. Środka nie ma, bo wzmak jest na desce. Może jak by go do jakiejś metalowej budy wsadzić przestał by brumieć?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krz Poszukiwacz

    krz

    Opublikowano
    Opublikowano

    @marvel

    czy Wimy C4-C5 nie sa za male? jak dobrze widze to sa na 6.3V a tam powinienes miec kolo 12V

    w kwestii radiatorow to czy trany na nich grzeja sie jednakowo czy wokol ktoregos z elementow bardziej? zobacz jakies napiecie wychodzi z zasilacza na wzmacniacz



    @frytu

    trafo wydaje sie ok

    sprawdzales jak sie zachowuje wzmacniacz po przylozeniu reki do elementow?

    sprawdz jak sie zachowuje na pinach rca czy potencjometru

    moze jest problem z masa i stad ten brum

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    frytu Współtwórca

    frytu

    Opublikowano
    Opublikowano

    Głośność reguluję z kompa bezpośrednio. Mam kartę na pcm2702 z forumowego zamówienia, wyjście karty bezpośrednio na wejście wzmaka słuchawkowego a wyjście z niego bezpośrednio na końcówkę mocy. Bez potencjometrów. Może jakiś rezystor dać na wyjście słuchawkowca? Chociaż końcówka ma kilka ohmów na wejściu, także powinno być ok. Końcówka to giesberts, też forumowy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krz Poszukiwacz

    krz

    Opublikowano
    Opublikowano

    u mnie od pierwszego odpalenia byla cisza i po wielu modyfikacjach pod tym wzgledem nic sie nie zmienilo (bylo wiele podobnych wpisow) wiec winy nie szukaj w pcb tylko w swoich elementach lub umiejetnosci montazu



    @frytu

    daj jakies zdjecia

    ps. masz mozliwosc podlaczenia go do czegos innego?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    frytu Współtwórca

    frytu

    Opublikowano
    Opublikowano

    Nie mam możliwości podłączenia do czegoś innego :(

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

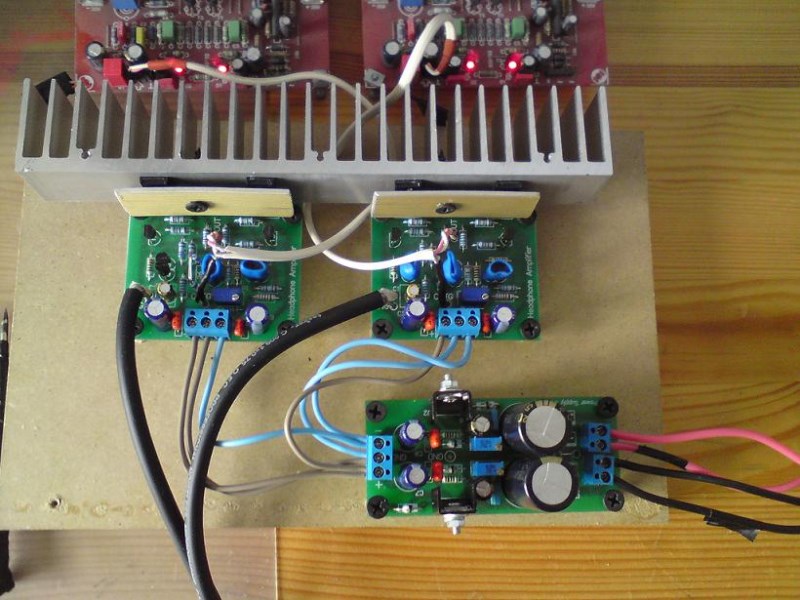

    post-21923-100004234 1273919926_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    ty go wykorzystujesz jako pre to może przyczyn brumienia być wiele,ja tam widzę go tylko jako wzmacniacz słuchawkowy,jeśli mial bym robić preampa to tylko na lampie:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krz Poszukiwacz

    krz

    Opublikowano
    Opublikowano

    temat pewnie dawno zapomniany przez pierwszych konstruktorow AVT ale ja przy skladaniu swojego egzemplarza kilkukrotnie przelecialem temat i pamietam takie wpisy jak trafo malej mocy albo zbyt maly kondensator za diodami w zasilaczu



    ps. nie wiem czy to tutaj czytalem ale staby nie lubia kondensatorow Low ESR wiec tez warto sprawdzic co mamy u siebie

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    szkoda że nie masz nawet na sztukę jakiegoś innego zasilacza symetrycznego:) wykluczył byś tor zailania jako przyczynę brumu i szukał byś dalej,odłącz jedną stronę końcówki i zobacz czy brumi,potem zrób to samo z następną,na końcu zekranuj dobrze bydlaka.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    jeśl nie masz innego zasilacza,to może masz odtwarzacz dvd z zepsutym laserem? tam jest zasilacz symetryczny,co prawda gównianej jakośći bo impulsowy ale ma +12 0 _12v tak więc do sprawdzenia i zadziałania wystarczy,sprawdzane i praktykowane dziala!:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krz Poszukiwacz

    krz

    Opublikowano
    Opublikowano

    @marvel

    przyloz palcem do wejscia RCA i na potencjometr... stawiam ze to albo uziemienie albo zasilacz

    bledow w plytce bym sie nie doszukiwal

    i jak mozesz wez jeszcze dorzuc kilka fotek moze akurat sie cos wypatrzy

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    frytu Współtwórca

    frytu

    Opublikowano
    Opublikowano

    Sam wzmak działa ok, końcówka z dźwiękową też działa ok. Tylko wszystko razem brumi :[ . Kombinowałem dzisiaj z masą ale nic to nie dało. Może jakieś zasilanie bateryjne zrobić? Dam jeszcze rezystory na wyjście i zobaczę, może to coś da. Jak nie to qpa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    szkoda tylko twoich pieniędzy,lepiej było zrobić coś prostego na tpa,nic by ci nie brumiło:) i gra na podobnym poziomie i jest bezproblematyczny,tylko że ty go wykorzystujesz jako pre a to już inna sprawa,ja tam tylko słucham na słuchawkach i tpa sprawdza się wyśmienicie,może kiedyś otl napewno nie avt2850:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    januss73 Kompan

    januss73

    Opublikowano
    Opublikowano

    Frytu



    Masz ewidentnie problem z prowadzeniem masy.

    Analogowa masa z DAC'a (mniemam wspólna dla obu kanałów) idzie ekranami obu kanałów na przedwzmacniacze, po czym znów spotyka się w zasilaczu przedwzmacniaczy.

    Podobnie jest między przedwzmacniaczem, a końcówką. Spróbowałbym odpiąć ekran jednego kanału przy DAC'u i jeden ekran przy przedwzmacniaczu kabla między przedwzmacniaczem i końcówką.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    madridista Rekrut

    madridista

    Opublikowano
    Opublikowano

    Witam



    Dzisiaj kupilem wzmacniacz w sklepie avt z wszystkimi elementami. Jako, ze jestem calkowitym laikiem (lutownice mialem raz w reku) nasuwa sie pytanie, czy wzmacniacz na standardowych elementach w ogole jest warty swieczki, czy tez lepiej zostawic samo PCB i kupowac odzielnie wszystkie czesci. Bedzie go skladal kolega po elektroniku, ktory mowil, ze takie kity przerabial juz w pierwszej klasie.



    Nastepnie nasuwa sie temat brumienia na standardowym zasilaczu. Z tego, co czytalem wynika, ze ten zasilacz jest fatalny. Gdzie mozna dostac zasilacz do tego wzmacniacza?



    Bedzie on pracowal na sennkach hd555 i karcie xonar dx

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    Opublikowano

    frytu, 16 Maj 2010, 14:11



    >Dalej to samo.



    Tak, jak to podłączyłeś AVT2850 musi być całkowicie wolny od brumu, bo końcówka wzmocni go, pewnie tak z 50-100 razy.
