Wzmacniacz na GM70

pwit1

Przez pwit1 ,
w Lampa

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

    Tak w tej chwili wyglądają postępy w pracy Piotra nad moim GM. Większość układów zmontowana i przetestowana. Jeszcze kilka dni i popłyną pierwsze dźwięki.



    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

    Miejmy nadzieje ,że nic się nie zapali :) jak coś służę gaśnicą



    P.S piękny widok

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

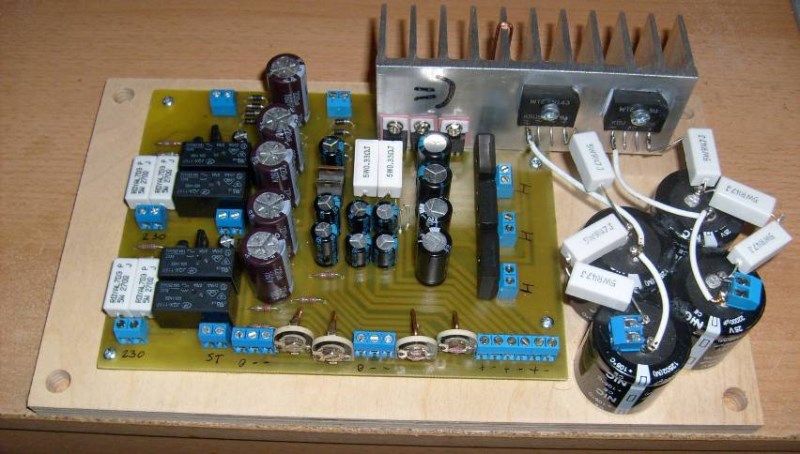

    zasilanie

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-4823-100001869 1256913697_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

    ...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Elberoth Doświadczony

    Elberoth

    Opublikowano
    Opublikowano

    Na wszelki wypadek, odsuń od tej firanki :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "Don't trust opinion on forums.... every time I bought something based on online opinion and without listening in advance, it ended up being a big disappointment."

    Odnośnik do komentarza
    Udostępnij na innych stronach
    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

    mimo szczerych życzeń kolegów nie chce się zająć ogniem. Dodam, że w domu nie posiadam firanek, pajęczyn, odstających kawałków tapety ze ścian ect. i układ będzie dodatkowo wentylowany.



    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

    Father_PiO, 30 Paź 2009, 15:51



    >Uważasz, że to takie śmieszne? Masz osobliwe poczucie humoru...





    Wyluzuj człowieku ,ty chyba masz jakaś manie prześladowczą jak by wszyscy byli przeciw tobie a, tak nie jest .Przecież wiesz że kibicuje wam :) luzzz



    P.S moje ramy tez z mdf jak się zapalą wrzucę na yutuba :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    cir Wschodząca gwiazda

    cir

    Opublikowano
    Opublikowano

    a tak szczerze to co i od czego ma sie zapalic jesli elementy wykorzystane do budowy spełniaja warunki technologiczne projektu

    mam na radiatorach ok 90 stopni ,nieraz idzie to non-stop cały dzien i nic sie nie chce zapalic , do temp zapłonu jeszcze sporo brakuje

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Szanuj zdrowie należycie, bo jak umrzesz, stracisz życie

    Odnośnik do komentarza
    Udostępnij na innych stronach
    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

    i na koniec układ audio. Od razu uprzedzę komentarze i dodam, że otwory pod lampy były wycinane ręcznie :). Myślę, że następne fotki będą już wzmacniacza po kompletnym montażu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Gość Father_PiO

    Gość Father_PiO


    (Konto usunięte)
    Opublikowano
    Opublikowano

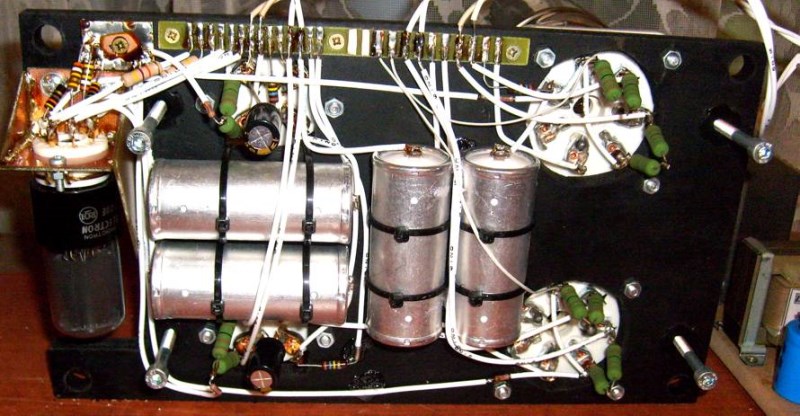

    Dodam, że na tym ostatnim obrazku brakuje oporników symetryzujących żarzenie i oporników probierczych do ustawiania prądów spoczynkowych. Trzeba jeszcze punkty pomiarowe driverów wyciągnąć na listwę. Aktualnie wygląda to tak:

    post-25314-100001849 1256924058_thumb.jpg

    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Gość Father_PiO

    Gość Father_PiO


    (Konto usunięte)
    Opublikowano
    Opublikowano

    Jeszcze mogę dodać, że zielone oporniki to Superesy, probiercze to Dale 10ohm/0,5%, a reszta to parowane węglowe AB. Wielkie kondy to sprzęgające FT-3 220nF/600V, także parowane. Obwód sygnałowy jest okablowany srebrnym drutem fi 0,5 w teflonie, a reszta miedzią srebrzoną w teflonie. W niedzielę pierwszy brum :-D

    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

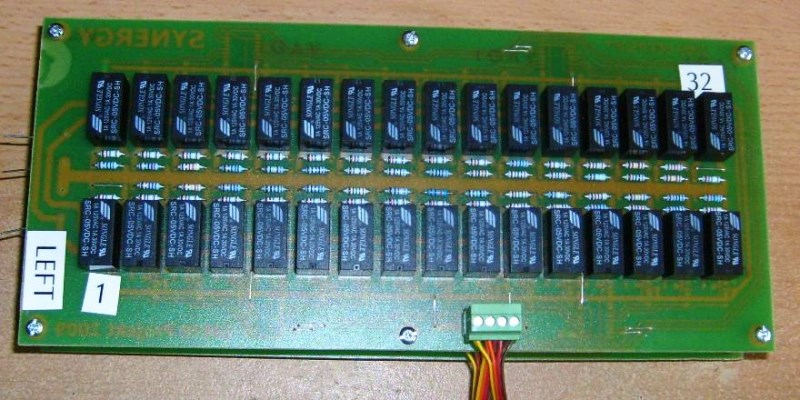

    i integralna cześć wzmacniacza regulacja głośności na rezystorach Beyschlag MBB207 1% , typu ladder, kluczowana przekaźnikami (po skończeniu całkowitego projektu miejsce rezystorów zastąpi układ z aktywnym TVC) jeżeli ktoś chciałby charakterystykę i spis elementów PW

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-4823-100001794 1256988378_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

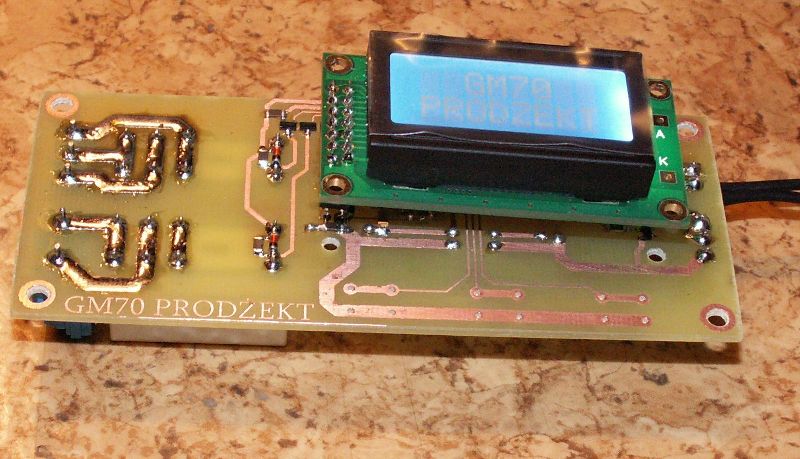

    Sterownik jest :0



    Ustawienie opóźnienie anodowego w zakresie 0-200s ,przełączanie żarzenia 6sn7/12sn7 ,wyświetla zużycie dla wszystkich lamp ,ściemnianie diodami kontrolnymi, i kilka innych gadżetów :)





    Będzie to z tyłu obudowy

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-21268-100001570 1257148942_thumb.jpg

    post-21268-100001571 1257148942_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
