Wzmacniacz na GM70

pwit1

Przez pwit1 ,
w Lampa

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

    "wyświetla zużycie dla wszystkich lamp" no to teraz oprócz nerwowego spoglądania na licznik zużycia energii będziesz jeszcze mógł denerwować się zużyciem lamp :)

    Fajne zabaweczki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

    tak i to jedna ręką :)

    A poważnie Piotr zajął się zaprojektowaniem i montażem całości analogowej, zaprojektował też cyfrówkę ale robił to spec w tej dziedzinie - Dawid, zresztą ten sam który robił utopii te sterowniki.

    Jak coś potrzebujecie z tego typu zabawek to myślę, że bez problemu to wykona.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    cypher Kompan

    cypher

    Opublikowano
    Opublikowano

    Nie powiem ja również bym przygarnoł o ile koszt nie nie jest jakiś zabójczy.

    Pawcio może jakieś mini zbiorowe zamówienie ?

    Taki sterowniczek z sekwencyjnym załączaniem lamp chętnie bym kupił..

    Pytanie jakie koszty..

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    areg Entuzjasta

    areg

    Opublikowano
    Opublikowano

    Taki sterownik zrobił do mojego wzmaka.

    - Volume 32 kroki z funkcją make-before-break, mute, wyświetlanie na LCD i wskaźniku analogowym

    - Selektor 8 wyjść - stan pokazywany na LCD i wskaźniku analogowym

    - Sekcja startowa przekaźniki żarzenia, anodowego, załączanie głośników - ustawianie czasów

    - dwa dodatkowe przekaźniki

    - szyna z transmisją danych ,żeby można to było kiedyś spiąć z resztą systemu,

    - pilot RC5 uczenie sie rozkazów

    - czas dla lamp GM i Driverów - możliwość kasowania

    - funkcja standby

    - i kilka jeszcze innych :)



    Jak widać możliwości jest wiele



    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie wszystko high-end co się świeci......

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Gość Father_PiO

    Gość Father_PiO


    (Konto usunięte)
    Opublikowano
    Opublikowano

    Info od Drużyny Hum Busters: jeśli ktoś używa ruskich teflonów FT-3 - trza umasić ich aluminiowe obudowy. Wcześniej ich nie używałem, więc przekonałem się o tym dopiero teraz: umasienie puszek dwóch kondów sprzęgających w torze obniżyło brum o ok. 12 dB. Teraz mam -78 dB - jak na układ próbny zajmujący cały stół, w którym jest 19,584 kilometra kabli - nieźle :]

    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    cypher Kompan

    cypher

    Opublikowano
    Opublikowano

    Piotr, Arek. Ponownie zerknąłem na Wasz schemat i widzę Fixed Bias na VT25 i GM70. Mam pytanie o to jak dobra powinna być stabilizacja napięcia ujemnego. Czy wystarczy zwykły mostek + kond + np dzielnik napięcia czy konieczna jest stabilizacja np na stabie. Jak jakość napięcia przekłada się na walory dzwiękowe ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Gość Father_PiO

    Gość Father_PiO


    (Konto usunięte)
    Opublikowano
    Opublikowano

    Tętnienie napięcia na siatce jest sygnałem jak każdy inny, więc będzie wzmacniane. Filtracja powinna być jak najlepsza [ale wiadomo, bez przegięć]. Ja użyłem układu mostek-220uF-10kOhm-220uF-10kOhm-220uF dla GM70 [bo takie kondy miałem pod ręką] oraz stabilizatora 7924 i RC 10kOhm-470uF dla VT25, ale stabilizator dałem tylko dlatego, że jest prościej niż z RC. Symulacja twierdzi, że tętnień jest kilka mikrowoltów, więc chyba starczy taka filtracja - można to dość prosto policzyć ze wzmocnień poszczególnych stopni i napięcia tętnień, pamiętając o fazie.



    > Jak jakość napięcia przekłada się na walory dzwiękowe ?



    Jeszcze nie wiem, czy ma jakiś wpływ na brzmienie, oprócz ilości brumu i czy w ogóle - od dzisiaj przerwa w działaniu układu próbnego za sprawą pewnej firmy, która skopała pewien zamówiony element.

    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

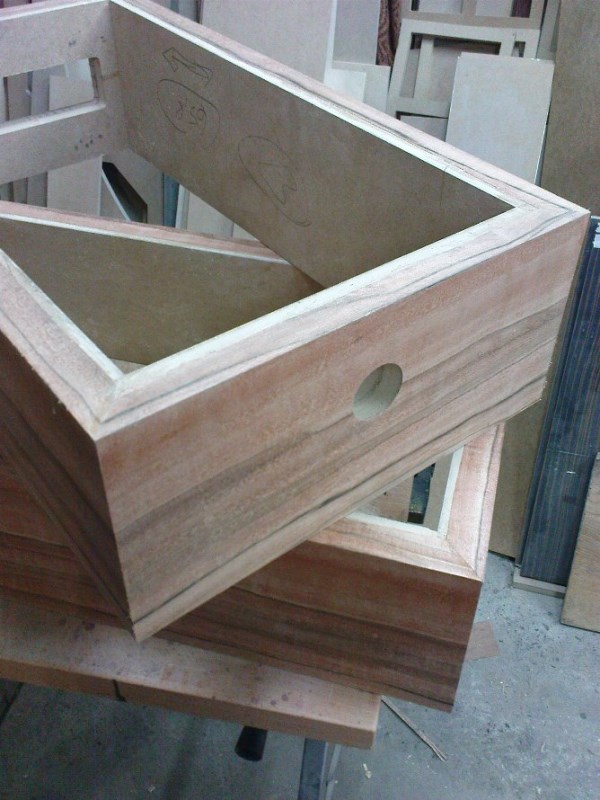

    Ramy już prawie prawie :)





    Będą w połysku

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-21268-100001254 1257495017_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

    Odpowiadam kto robił ramy ,bo mnie kilka osób meczy na priv



    ramy robi kolega forumowy marko3T

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    cir Wschodząca gwiazda

    cir

    Opublikowano
    Opublikowano

    skrzynie jak na granaty przeciwczołgowe

    jaki to ma sens?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Szanuj zdrowie należycie, bo jak umrzesz, stracisz życie

    Odnośnik do komentarza
    Udostępnij na innych stronach
    cir Wschodząca gwiazda

    cir

    Opublikowano
    Opublikowano

    utopia

    nie o to pytam,nie o wielkosc - moje monobloki sa jeszcze wieksze

    pytam sie o sens budowania tak pancernej konstrukcji-bo rozumiem ze aby skrzynia była wytrzymała to daliscie taka grubosc mdf-u

    przy tej objetosc skrzyni mdf to chyba pomyłka ,lepiej uzywac prasowanej sklejki ktora jest popularna w energetyce do konstrukcj - sztywnosc konstrukcji nieporownywalna a twardosc conajmniej jak aluminium

    dlatego pytam czy to ma sens ? czy zwyczajnie mania wielkosci konstruktora :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Szanuj zdrowie należycie, bo jak umrzesz, stracisz życie

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Matthew Stały bywalec

    Matthew

    Opublikowano
    Opublikowano

    utopia., 6 Lis 2009, 17:21



    >Niech Matt przydźwiga swoje potwory na AS :)

    >Było by ciekawie





    to nie takie proste, trzeba by było zorganizować odpowiednie kolumny, przedwzmacniacz i kable.. a i przedewszystkim źródło.. jeszcze długa droga..

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

    Matt MBl wisi w ogłoszeniach tvc jest :)





    może nie to co jadis ale zawsze :)



    Ale ważne ,że nie powiedziałeś nie .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pwit1 Entuzjasta

    pwit1

    Opublikowano
    • Autor
    Opublikowano

    Marcin,

    jakie GM70 potrzebujesz.

    Mogę Ci odstąpić 1 grafitową nową - 80zł, parę grafitowych używanych - 120zł (maja trochę sfatygowane piny, ale technicznie 100%), parę miedzianych nowych - 600zł lub parę miedzianych używanych - 400zł.

    Pzdr. Witek
