Odnośnie SOHA CLONE MK III zapraszam do wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vuy]

neodom, 14 Cze 2009, 09:19



>vuy , dodam sobie Twoj ukladzik . Czy moge rowniez zamiescic go na stronce o soha2 ?



Prosze bardzo po to on jest;)) oczywiscie moze kolega dodac go takze na swojej stronce;)



pzdr

vuy

[Saginata]

Mam problem z wzmacniaczem. W sumie to kolega składający ma problem, bo w moim jeszcze brakuje jednej rzeczy i nie był uruchamiany. W tym, który ma problem są wsadzone ECC81, przez około minutę były ustawione na 12,6V, ale były założone obie zworki pod podstawkami lamp. Lampy się świeciły bardzo ładnie i jasno, teraz po ich zdjęciu się świecą tak jak powinny. Problem występuje też po włożeniu innych lamp - ECC82.



Ustawianie napięć poszło ładnie. 220mV, 400mV i 60V, wszystkie bardzo ładnie się dawały regulować. Po parunastu sekundach od włączenia. Za to napięcie między TP (nóżka nr. 6 lampy) a TB L i TB P (punkty pomiarowe na płytce) wynosi jakieś 200mV zamiast około 19V. Napięcie na nóżce 6 lampy wynosi prawie tyle co na punktach pomiarowych - 60V. Gdzie najlepiej szukać przyczyny? Które punkty warto pomierzyć? Niedługo uruchomię swój wzmacniacz, i jeśli wszystko będzie ok to będzie można z nim porównywać napięcia.

[Luiis]

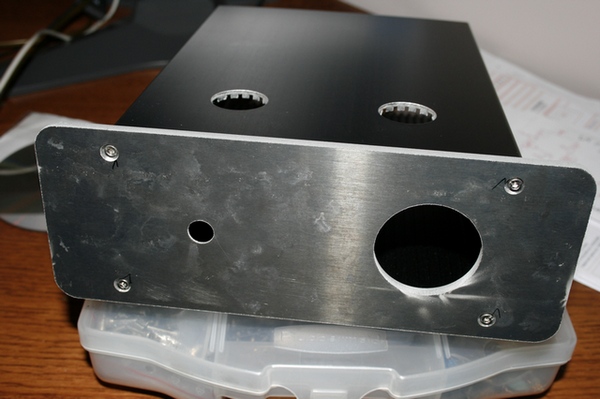

...tymczasem moja docelowa obudowa zaczyna napierać "kształtów"...:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

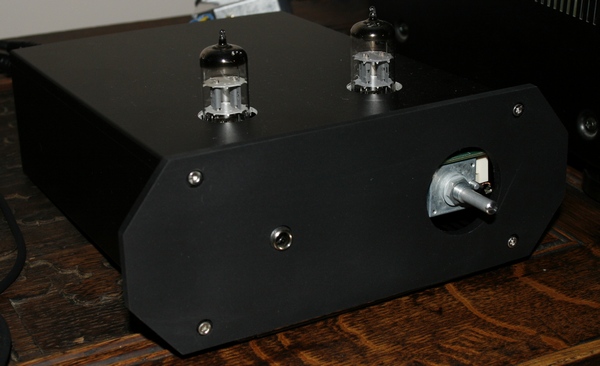

..i po obróbce końcowej..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neodom]

istny kraken - potwor z morz . lub cos z technologii syealth - tak brzydki ze az piekny ;-)

[Luiis]

Dojdzie jeszcze gała i podświetlenie wokół (chyba niebieskie) przez 1mm plexi, która będzie po spodem.

[saczek_XTRM]

>>Luiis



jak juz zrobisz podswietlenie galki, porob jakies zdjecia, moze cos sciagne :D

[Luiis]

saczek_XTRM, 16 Lip 2009, 20:16





>jak juz zrobisz podswietlenie galki, porob jakies zdjecia, moze cos sciagne :D



płytka z akrylu właśnie się szlifuje :D

[Tomek 1685]

Cześć,

Złożyłem właśnie kolejny egz. wzmaka i mam mały problem z uruchomieniem.

Może powtórzę się z już rozwiązanym problemem, ale jakoś nie mogłem znaleźć odpowiedzi w tym wątku.

O co chodzi?

Przy uruchamianiu napięcia na j1 i j2 są ok, na j3 powinno być ze 115 a jest 22, czyli problem jeszcze przed TL-ką. Co uwaliłem??????????????

Pozdrawiam.

[Luiis]

Nie masz powielenia napięcia, sprawdź najpierw czy masz dobrze wlutowane diody oraz czy kondensatory mają dobrze spolarysowane wyprowadzenia.

[Luiis]

Zwora J3 WYJĘTA!!

[Tomek 1685]

Wszystko jest jak powinno być.

[Robertinus]

Zamień jedno z uzwojeń trafa sieciowego. Jeśli początki lub końce uzwojeń są spięte razem w środkowy pin gniazda nie wystartuje powielacz.

Musisz mieć w konfiguracji:



P-VVVVV-K - połączone - P-VVVVV-K



Niedopuszczalne jest połączenie: P-VVVVV-K - połączone - K-VVVVV-P



vvvvv - uzwojenie

P - początek uzwojenia

K - koniec uzwojenia

[Tomek 1685]

Robert, ty trafiłeś, a ja jestem pierdoła.

Już wszystko działa.

Dzięki, pozdrawiam.

[Robertinus]

A cóż to za autokrytyka??

Żebyś Ty wiedział ilu się na tym przejechało. (:



Najfajniej jak się wszystko sprawdza i niby jest OK a nie działa, później okazuje się, że to taki drobiazg.

[Luiis]

Robertinus, 28 Wrz 2009, 23:36



Teraz sobie przypominam, że w moim pierwszym wzmaku zasilanym z trafa EI indela też wystąpił ten "problem". Nieoznaczone wyprowadzenia, jak się okazało zupełnie nieintuicyjnie położone sugerowały inny układ uzwojeń niż w rzeczywistości, no i powielacz "nie działał", a cała reszta tak..

[Tomek 1685]

No właśnie też sobie kupiłem takie trafo od indela. Takie ładne szare, zalane żuwicą, z 20-toma wyprowadzeniami, no i pomyliłem. Nawet nie przyszło mi do głowy, że coś mogłem żle połączyć jeśli na wyjściach były jednakowe naopięcia i nie sprawdzałem używając innego transformatora.

A co do tych traf od indela, to mam dwa, jedno toroidalne 2x15v, które w rzeczywistości ma 2x17,5v i to zalewane (do druku) 2x15v, które w rzeczywistości ma 2x18v. Wiem, że te 2x15v jest wynikiem przy pełnym obciażeniu trafa. Zastanawiam się czy w ogóle te trafa nadają się do SOHAII, bo transformatory ze zbiorowego zamówienia mają 2x15v bez obciążenia. Na razie nie zaobserwowałem negatywnego ich wpływu na urządzenie, wszystkie regulacje dają się przeprowadzić. Jedynie żarzenie przekracza 12,6. W jednym jest 12,64, w drugim 12,7.

[Luiis]

Tomek 1685, 29 Wrz 2009, 11:57



haha, no właśnie, tym trafem uwaliłem też zaraz po włączeniu TL'a, bo zanim rozładował się kondensator, zapiąłem zworkę... i po kostce. trafo ma trochę za duże napięcie, że po powielaczu było ponad 125V, poóźniej wsadzałem jeszcze diodę zenera w szereg żeby uniknąć dalszych niespodzianek.

[Tomek 1685]

U mnie po powielaczu jest 114,5 i 115v, czyli w zasadzie tak samo jak z trafem od Lachowskiego.

To jak? Muszę coś zmienić w układzie, czy można tak zostawić i nie przejmować się?

[Luiis]

Jest OK, tak zostawić.

Pamiętaj tylko, ze po wyjęciu zwory J3 trzeba rozładować kond 100uF/400V - przed ponownym włożeniem zwory.

[Robertinus]

Koledzy, czy ktoś ma za sobą jakieś udane próby na zastosowanie Soha II lub III jako preampa?

Ja troszkę w tym kierunku teoretyzowałem, troszkę eksperymentowałem, ale efekty mnie nie zachwyciły.

Drążę temat, bo myślę, że nie tylko ja chętnie bym tę konstrukcję wykorzystał i w tym kierunku.

Może wyjść przez kondensator z nogi nr 6 lampy na jakiś buforek tranzystorowy?

Próbowałem z nogi nr 6 przez kondensator bezpośrednio na końcówkę mocy, ale wydaje mi się, że tracę na wypełnieniu brzmienia.

W tej konfiguracji sam wzmak słuchawkowy też zmienia charakterystykę bo dodatkowy kondensator zbocznikowany opornością wejścia końcówki mocy do masy działa jak filtr.

Rzućcie jakieś pomysły, może ktoś ma na to dopracowany patent?

[woytek]

Witam,

Uruchomiłem wreszcie moją SOHĘ, na początek na lampach E88CC Tesli. Wszystkie napięcia i prądy ustawiłem jak w instrukcji, włączyłem zasilanie i nic cisza... Jak się okazało nie usunąłem zbędnych ścieżek spod Alpsa i sygnał wejściowy był zwierany do masy. Niestety przy wylutowywaniu potencjometru urwałem mu dwa wyprowadzenia (mimo największych starań - odsysacz, plecionka). Dobrze, że miałem drugi w zapasie - uruchamianie przeciągnęło się do 4 rano... Teraz wzmak działa ale jest jeden problem: po włączeniu zasilania na zimnym wzmaku przez ok. 10 minut słychać brum, zwłaszcza w prawym kanale. Pod koniec owych 10 min. brum zaczyna trochę narastać a potem jest małe pyk w słuchawkach i brum znika na dobre i od tej chwili wszystko jest OK. Czy któryś z kolegów mógłby mi wskazać gdzie poszukiwać przyczyny tego zjawiska? I na koniec pytanie: czy próbował ktoś zastosować zasilacz Bodo_z TT "pełny" zamiast stabilizatorów +-15V 7815/7915 (wystarczyłoby wyjąć zworki J1,J2 i podpiąć TT) i z jakim efektem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Kiedyś na forum opisany był podobny przypadek który ustał po wymianie lamp(zakładam iż anodowe sprawdzone i prąd ustawiony), co do zmiany +/-15V mam zmontowany taki jeden dodatkowy zasilacz jutro podłącze i powiem czy był słyszalny efekt ale szczerze to nie wiem....czy coś zmieni

[woytek]

Zamieniłem lampy w kanałach - bez poprawy. Niestety innych nie mam na podmianę. Natomiast brumi tylko w prawym kanale i to na potencjometrze ściszonym na minimum. Coś mi się zdaje, że trzeba się będzie jeszcze naszukać usterki, może to zimny lut, który po rozgrzaniu elementów ustępuje?

[piotr_37]

może coś przy potku skoro był przelutowany

[Luiis]

woytek, 3 Lis 2009, 21:46



>...jest jeden problem: po włączeniu zasilania na zimnym wzmaku przez ok. 10 minut słychać brum, >zwłaszcza w prawym kanale.

>Pod koniec owych 10 min. brum zaczyna trochę narastać a potem jest małe pyk w

>słuchawkach i brum znika na dobre i od tej chwili wszystko jest OK.



...spróbuj zamienić lampy miejscami, jeśli zjawisko powtórzy się dla drugiego kanału to masz odpowiedź,

jeśli nie to rozejrzał bym się na początek za jakimś zimnym lutem do masy na kondensatorach w kanale który "brumi".

Od siebie dodam, ze lampy ECC88, bo takie chyba zastosowałeś są dość kapryśnie i prawie zawsze (przynajmniej wszystkie moje) mikrofonują. Zauważyłem że u mnie przy tych właśnie lampach szczególnie prawy kanał "dobrze" mikrofonuje (mam na myśli lampę).

Spróbował bym użyć jakichkolwiek lamp z serii ECC81 ,82,83 dla porównania i sprawdzenia czy ten efekt występuje.



Poza tym gratuluję uruchomienia i życzę przyjemnego słuchania, jak uporasz się z "kłopotami" ;))

[woytek]

Witam,

po 3 godz. poszukiwań udało mi się zlokalizować usterkę w mojej SOHA II. Pomiar napięć na elementach i poprawianie lutów "jak leci" wokół lampy V1A nic nie dały. Zacząłem więc opukiwać elementy wkrętakiem. Tranzystor Q4L dziwnie mikrofonował... Po podgrzaniu jednego z jego wyprowadzeń lutownicą brum znikał o po oziębieniu trana lodem zawiniętym w chusteczkę - brum znowu "wskakiwał". Trana wymieniłem na inny i problem z głowy. Zdobyte doświadczenie przy szukaniu usterki - bezcenne.

W przyszłości planuję zrobić anodowe jak w wersji mkIII i odrębne zasilanie dla "końcówki mocy". Przydały by się też większe radiatory, te które były w zestawie grzeją się niemiłosiernie. A co koledzy myślą o wykonaniu bezkompromisowej wersji w postaci 2 monobloków - solidne radiatory, osobne zasilacze itp? Dziękuję kolegom za cenne wskazówki. Obecnie gram na lampach 6n2p i... jest więcej muzyki.

Pzdr.

[Luiis]

woytek, 28 Lis 2009, 21:29



Gratuluje uporania się z kłopotami.. ver. II miała PCB o duuużo grubszej miedzi doch. do 0,1mm tak więc o zimne luty było łatwiej. Trefny tranzystor też się może zdarzyć.

Mierzenie elementów, które potem dość trudno wylutować powinno się opłacać;)

Miałem przypadek, ze wlutowałem rezystor DALE opisany jako 5R6 i nie mogłem się połapać dlaczego nie mam regulacji napięcia, później okazało się że rezystor był wartości 5,6k !! nie do wiary ale to się jednak zdarza.



>Obecnie gram na lampach 6n2p i... jest więcej muzyki.

Nie masz kłopotów z włączaniem się zabezpieczenia przy tych lampach?
