Klon SOHA II - zamawiamy płytki

[dawid-ss]

Ok, ale chwilowo nie mam czasu nawet słuchać muzyki a co dopiero grzebać, wiec...jak cokolwiek poczynie to dam znać ;) a jak nie to Luiis będziesz miał robote :) Naprawe mojej zabawki :) pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aleksandero1]

Witam!

Sprzedam polutowaną w 99% płytke SOHY II z trafem oraz elementami ( dale itp.. )z zamówienia grupowego oraz obudowa aluminiowa. Info oraz propozycje cenowe na PW. Wzmacniacz nie odpalany, zdjecia na maila.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Forumowicze!

Dopiero teraz kończę składanie swojej Sohy, i mam pytania do tych kolegów, co już swoje "Sohy" poskładali.



1. Czy ktoś ma na zbyciu układ TL783?HELP.

2. Czy ktoś użył tranzystorów 2sc4793?

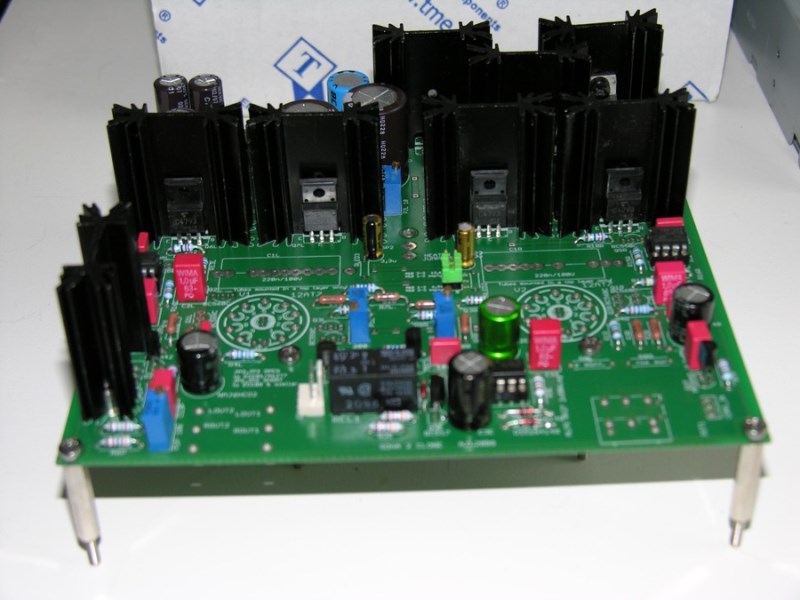

3. Proszę kolegów o zerknięcie na moją płytkę? może któryś z was znajdzie jakiś błąd.

cdn

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Tranzystory mocy masz odwrotnie włożone. ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Elementy montowane do radiatorów po stronie TOP (tej co napisy) muszą być po stronie wewnętrznej, czyli w tym widoku tranzystory z drugiej strony, a stabilizatory od strony srodkowej PCV.

TL783 od strony gniazda słuchawkowego.

Zatem trany mocy masz po złej stronie.

Innych błędów tymczasem nie widzę..

Co do stosowania wymienionych tranzystorów to owszem używałem ich w paru wzmacniaczach ale ostatnio wolę 2SC4393, mają jakby lepszą dynamikę i trochę przyjemniejsze brzmienie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

..aha jest parę modów które warto wykonać, przetrenowanych praktycznie na tym forum.

Po sprawdzeniu na schemacie napiszę co warto zmienić, albo wyślę Ci skorygowany schemat na priva - jeśli chcesz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Luiis, 25 Lip 2010, 20:36



>..aha jest parę modów które warto wykonać, przetrenowanych praktycznie na tym forum.

>Po sprawdzeniu na schemacie napiszę co warto zmienić, albo wyślę Ci skorygowany schemat na priva -

>jeśli chcesz.

Oczywiście, bardzo ędę wdzięczny :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Witam.

Dzisiaj zacząłem uruchamiać Sohe. Wszystko OK ale na ostatnie regulacje coś jest nie tak.

Użyte lampy to radzieckie 6n1p.

Chodzi mi o tą część:



• Różnica Napięć między VL1 a 6 nogą lampy V2 ( i między VL2 a 6 nogą lampy V1 ) powinna wynosić około 19V. Jeśli tak jest to na tym kończymy regulację. A ja mam 60v pomiędzy tymi miejscami!!! Jak w prawym tak i w lewym kanale.



Czy wie ktoś gdzie może tkwić problem? Wszystkie pozostałe regułację włącznie z tą:

• Ustaw zakres DMM na 3V i dołącz do R6L. Reguluj P1L aż pojawi się żądany wynik. Typowa wartość to 2mA. są OK.



Zaznacze , że

Przy regulacji dopusciłem się dwóch błędów nie odwrotnie włutowałem TL873 i na wyjściu było 93v i UWAGA miałem podłączane piny do żarzenia lamp, czyli łapy się żarzyły. Rozładowałem kond poprawiłem włytowanie TLki ustałiłem 60V TLka na bank nie ułegła uszkodzeniu da się regułować od 45 do 93v. wykonałem następne regulacje ale z tą ostatnią coś nie tak.

Czy to napięcie wskazuje na to, że trany Q1 i Q2 są do wymiany, jeżeli tak to skąd na R6L i R6R da się bez probłemowo ustalić 400mv?

Proszę o sugestje.

Dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Na jaką wartość ustawiłeś napiecie na wyjściu TL783?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Doczytałem.

Jeśli jest tak, jak piszesz to na lampie nie odkłada się żadne napiecie.

Zmierz jeszcze raz napięcie na wyjściu TL783 i ponownie napięcia pomiędzy VL1 a 6 pin V2.

Te napięcia nie mogą być identyczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Robertinus dzięki za odzew.



Na wyjściu LT873 ustaliłem 60v.

Na R6 mam 400mv czyli 2 ma.

Napięcie pomiedzy 6m pinem mierzone pomiędzy nogą kondensatora C1 co idzie do lampy a VL (1 lub 2) 60v.

Tak jak piszesz na lampie 0, ciekawie dla czego bez problemu da się regulować źródło prądowe na katodzie (mam na myśli spadek na R6) kiedy na lampie zero.

Może użyłem nie odpowiednich lamp? Próbował kto 6n1p?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

>> Zmierz jeszcze raz napięcie na wyjściu TL783 i ponownie napięcia pomiędzy VL1 a 6 pin V2.

Te napięcia nie mogą być identyczne.

A są...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

DLa 6N1P przydałoby się nieco większe zasilanie. Spróbuj ustawić 85V, ale pewnie nie rozwiąże Twojego problemu. Sprawdź, czy najnormalniej nie masz tam zwarcia (pomiędzy tymi pinami, gdzie napięcie jest jednakowe).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

>> Sprawdź, czy najnormalniej nie masz tam zwarcia (pomiędzy tymi pinami, gdzie napięcie jest jednakowe).

Jak patrzę na shemat to zwarcie mogę mieć co najwięcej w bańce. Czy może te trany q1 i q2 umarły. Poniżej schemat gdzie mam 60v.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Podałeś za duże napięcie, może przebiło je. Najprościej będzie, jak bez napięcia podłączysz tam omomierz. ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

>>Najprościej będzie, jak bez napięcia podłączysz tam omomierz. ;)

na omomierzu mam nieskończoność na zakresie 2 000 kOm, czyli te trany do wymiany tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

swoją drogą ciekawe czy Q3 i Q4 są całe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Ponownie mam małe pytanka.

1. Czy tranzystor Q3E BC 517 jest dobrze wlutowany?

2. Jak powinnybyc zamontowane zworki na żarzenie 6,3V, Tesla gold pin.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

foto, dziś nie można załadować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

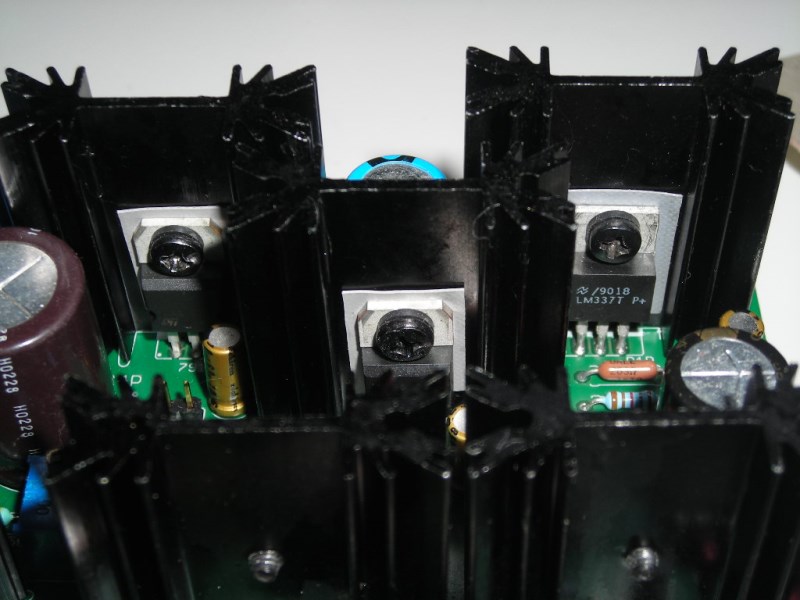

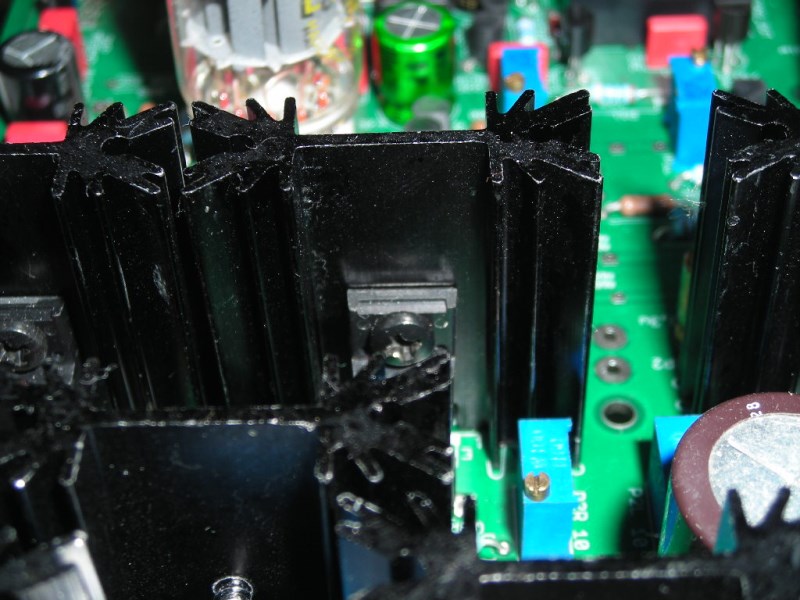

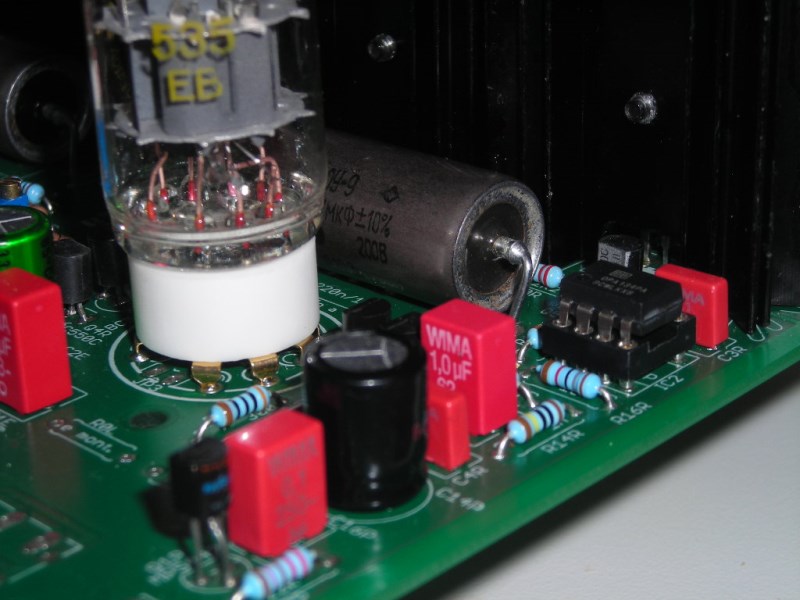

fotki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

ten wątek chyba zupełnie umarł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gaballus]

Ponownie mam małe pytanka.

1. Czy tranzystor Q3E BC 517 jest dobrze wlutowany?



Tak, na zdjęciu jest tak jak trzeba

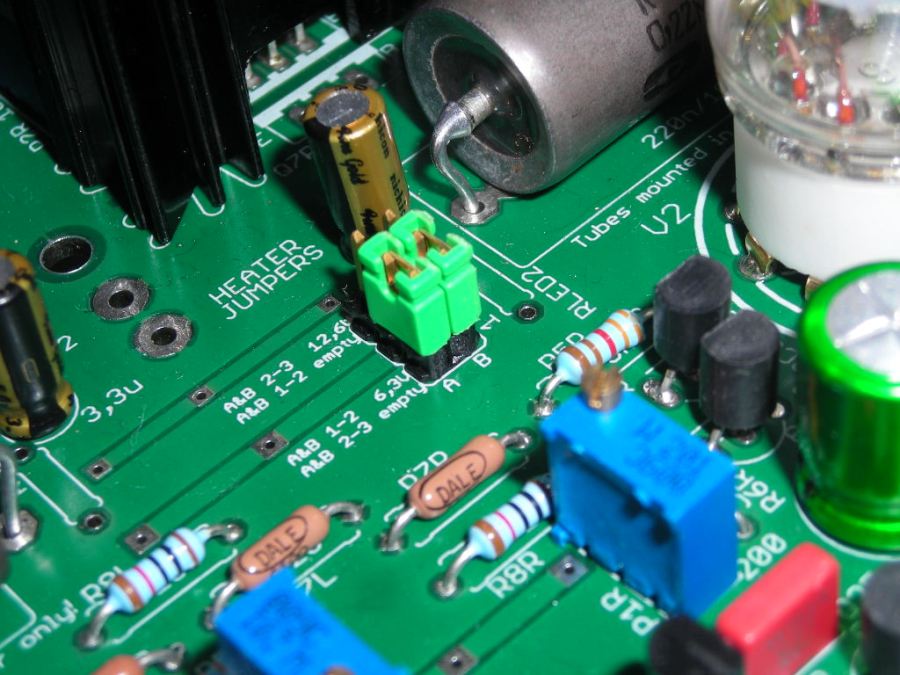

2. Jak powinnybyc zamontowane zworki na żarzenie 6,3V, Tesla gold pin.



też zworki tak jak na zdjęciu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Tak, na zdjęciu jest tak jak trzeba







też zworki tak jak na zdjęciu



Wielkie dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

ten wątek chyba zupełnie umarł.







..a szkoda, bo jak widać budowniczych - nawet I ver. klona - ciągle przybywa.

Swoją drogą, dobrze by było poczytać recenzje z odsłuchów nowo zbudowanych soh:))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Luuis możesz przeczytać kilka postów wyżej opisałem problem na który natknąłem się przy uruchamianiu Sohy.

Możesz zobaczyć co tam może być nie tak? Napisze tylko, że wymieniłem te trany o których pisałem i sytuacja nie zmieniła się nie ma tych 19v tylko 65v. Wzmacniacz odpaliłem i gra. Średnie i wysokie są super, ale jest dużo zniekształceń na niskich.







może do tego wzmaka nie nadają się 6n1p?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Też byłbym chętny na nową wersję. Czy jest szansa na nową listę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Luuis możesz przeczytać kilka postów wyżej opisałem problem na który natknąłem się przy uruchamianiu Sohy.

Możesz zobaczyć co tam może być nie tak? Napisze tylko, że wymieniłem te trany o których pisałem i sytuacja nie zmieniła się nie ma tych 19v tylko 65v. Wzmacniacz odpaliłem i gra. Średnie i wysokie są super, ale jest dużo zniekształceń na niskich.







może do tego wzmaka nie nadają się 6n1p?



odpisałem Na PW.



p.s.



Nowa wersja jest właściwie gotowa i właśnie się sprawdza:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

Można prośić o kilka zdjęć w realu jak wygląda taka gotowa wersja z elemętami smd?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

OK wymieniłem q1 i q2 a też q3 i q4 na 2sc1815 za radą Luiisa.

Zauważyłem, że wzmacniacz jest bardzo czuły na lampy, 6n23p gra fatalnie często przy pogłaśnianiu włączało się zabezpieczenie.

6n1p już lepiej ale przy wyższych głośnościach zniekształca. 6n2p gra cicho co chwila przekaźnik wyłącza słuchawki.



Wsadziłem do wzmaka 6n6p jak ma Muzg (wykonałem wszystkie regulacje, i wszystko na swoim miejscu, napięcia i prądy włącznie z tym ostatnim VL a pin6) i jak zagrało...

Nic nie zniekształca wreszcie równowaga tonalna bass na swoim miejscu wysokie nie piszczą, średnie bogate.

Gra SUPER csena szeroka dźwięki rozłożone nic na siebie nie nachodzi nie nałazi, słuchać początek i koniec każdego dźwięku. Dużo powietrza pomiędzy poszczególnymi dźwiękami.



Sprzent na którym słuchałem to

CD Yamaha CDX-1100

słuchawki AKA K121



Polecam ten wzmacniacz.



Słuchawki to oczywiście AKG K121

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[homodelfinus]

Jakie masz teraz Ua na 6n6p?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
