Ja nic takiego u siebie nie mam, słychać stuknięcie w głośnikach podczas włączania a DC offset to raptem kilkanaście mV podczas włączania, no ale ja mam potek.

Edytowane 9 Stycznia 2013 przez dziegma

[Malongi]

No właśnie o ten stuk chodzi, nie powinno go być, gdy włączam inny wzmacniacz czy amplituner nic nie stuka w głośnikach.

[ricon]

bo trzeba dać tzw soft start,

[Tadeiro]

Taki zamontowałem w klonie NAIM-a:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Malongi]

soft start transformatora/ów jeśli dobrze rozumuję pomaga tylko przed dużym poborem prądu dla dużych pojemności w zasilaczach gdy są ładowane w momencie podania zasilania i chroni przed przepalającymi się bezpiecznikami, efekt o którym pisze występuje znacznie później, u mnie po około 6 sekundach od włączenia zasilania przekaźniki dołączają kolumny i wtedy słychać stuk w głośnikach.

[manieq]

Sprawdź czy nie masz napięcia stałego na wyjściu wzmacniacza.

[januss73]

, potek został usunięty i GC pracuje jako końcówka mocy dual mono, pomimo ściszania głośności w pre do minimum i opóźnionemu podłączaniu kolumn słychać jednak w głośnikach razem z przekaźnikami pyknięcie, nie podoba mi się to zbytnio, LM3886 posiada wbudowaną funkcję mute LM3875 takowej nie posiada niestety.

Nic dziwnego. Z potkiem ograniczales ofset na wejściu, bez nie możesz tego zrobić i masz pewnie troche DC na wyjściu. Z klasycznym klonem trzeba uważać, bo wzmacnia DC, brakuje mu jednego konda, więc bez zewnętrznego zabezpieczenia DC raczej bym pod niego głośników na których mi zależy nie podłączył :)

[manieq]

Najlepiej odłącz kable głośnikowe i podłącz do wyjścia woltomierz, włącz wzmaka i poczekaj na załączenie przekaźnika.

[januss73]

soft start transformatora/ów jeśli dobrze rozumuję pomaga tylko przed dużym poborem prądu dla dużych pojemności w zasilaczach gdy są ładowane w momencie podania zasilania i chroni przed przepalającymi się bezpiecznikami, efekt o którym pisze występuje znacznie później, u mnie po około 6 sekundach od włączenia zasilania przekaźniki dołączają kolumny i wtedy słychać stuk w głośnikach.

Dobrze rozumiesz

[Tadeiro]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Nie wiem czy dobrze pamiętam ale ten układ był stosowany we wzmacniaczu Hexfet

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Malongi]

Mam układ opóźnionego załączania głośników razem z zabezpieczeniem przed DC na wyjściu. Zrobiłem tak jak polecił manieq, po załączeniu przekaźników mam na jednym kanale 67mV a na drugim 133mV, a więc muszę dołożyć niestety kondensator do toru audio na wejściu :/



Dzięki za pomoc.

[januss73]

Mam układ opóźnionego załączania głośników razem z zabezpieczeniem przed DC na wyjściu. Zrobiłem tak jak polecił manieq, po załączeniu przekaźników mam na jednym kanale 67mV a na drugim 133mV, a więc muszę dołożyć niestety kondensator do toru audio na wejściu :/

Możesz spróbować, ale to może nic nie dać.

[Malongi]

Bez podłączonego źródła na wejściu mam bardzo podobne offsety DC, a więc to GC sam z siebie je generuje, można ten offset jakoś wyregulować ? czy tylko zmiana scalaków pomoże ?

[januss73]

W szereg z rezystorem do masy w sprzężeniu kondensator, tak jak datasheet na pierwszej stronie ten kondensator 22u z gwiazdką. Po tym zabiegu lm będzie nie wzmacniaczem, a wtórnikiem dla DC, więc powinno spaść na wyjściu tyle ile masz tam ustawione wzmocnienie.

A w ogóle masz tam jakiś rezystor sciągający wejście do masy? Od tego bym zaczął.

Edytowane 9 Stycznia 2013 przez januss73

[Malongi]

Płytki mam z tego wątku od veterana:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) właśnie szukam schematu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

byli by chetni na gainclone na lm3886 ? PRosze

[Malongi]

byli by chetni na gainclone na lm3886 ? PRosze



jeśli o mnie chodzi to od pewnego już czasu chodzi mi po głowie GC na lm3886 ale w wersji po 3 układy na kanał.

[arturp]

byli by chetni na gainclone na lm3886 ? PRosze



ale o co chodzi? chcesz sprzedac swojego GC na LM3886 czy myslisz o organizacji zamówienia na płytki a moze cos innego ...

[PJT]

o organizacji zamowienia

[arturp]

o organizacji zamowienia



To musiały by byc ciekawe płytki bo w AVT jest płytka na dwa LM3886 ( czyli układ stereo ) za coś koło 8 PLN .

Gdyby to była płytka z :

- zasilaczem stabilizowanym na LM338 lub LT1084 lub jeszcze lepiej 1083 ,

- miejscem na kondensatory 10000uF przed stabilizacją ,

- miejscem na snubber ,

- miejscem na 8 diód prostowniczych

- miejscem na kondensatory MKT/MKP bocznikujące w zasilaniu

- układ stereo z mozliwością przełamania na dwie oddzielne płytki mono

- duże miejsca na ,, audiofilskie " rezystory i kondensatory

- krótkie i grube ścieżki z dużymi polami lutowniczymi

- miejscem na wlutowanie potencjometru (?)

- itd , itp

To by było interesujące . Niestety , ktoś to musi zaprojektować i oddać do zakładu . Ja nie mam doświadczenia .



A gdyby jeszcze mozna było zrobic miejsce na dołożenie drugiego lub trzeciego LM-a na kanał w konfiguracji równoległej lub w mostku ... Było by więcej chętnych bo pojedynczy LM juz nie jest tak kuszący jak kilka .

[PJT]

mozna uzyc tego zasilacza, snubbery specjanie pod gc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i zajac sie tylko proejtowaniem plytki wzmacniacza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dziegma]

Potencjometr Alps RK27 50KAX2 zamówiony, teraz rozglądam się za przewodami połączeniowymi wewnątrz, bo wszystkie chce wymienić.

Możecie coś polecić do połączeń wewnątrz?

Na forum ktoś pisał, że wykorzystuje drug AG999 kupiony tu www.hopea.pl, nie wychodzi to drogo, drut o średnicy 0,4mm kosztuje ok 6zł za metr i mam do nich blisko.

Jest w ogóle sens brnąć w tym kierunku, czy zostać przy miedzianym?

[Ape]

kynar

[gucio.]

proponuje jednak srebro + teflon i będzie ok, ale kynar też niczego Sobie i dużo tańszy :) Ja używam srebra Jantzen'a, o tej stronce do podałeś nie wiedziałem, zainteresuje się nią...



Pozdrawiam

[Malongi]

W szereg z rezystorem do masy w sprzężeniu kondensator, tak jak datasheet na pierwszej stronie ten kondensator 22u z gwiazdką. Po tym zabiegu lm będzie nie wzmacniaczem, a wtórnikiem dla DC, więc powinno spaść na wyjściu tyle ile masz tam ustawione wzmocnienie.

A w ogóle masz tam jakiś rezystor sciągający wejście do masy? Od tego bym zaczął.



dzięki za wskazówki, mam GC w wersji by Krawiec, schemat tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mam akurat pod ręką jantzen audio 6.8uF, zrobiłem próbę na głośnikach samochodowych, dołożenie tego kondensatora faktycznie zmniejszyło DC offset do 0-4mV, pytanie tylko, czy 6.8uF może zostać ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

6.8uFmoże ci przyciąć trochę dół, tzn okolice 35Hz więc teoretycznie trochę mało. Nie musisz tam wstawiać foliowca. Możesz elektrolit bi, albo zrobić sobie bipolara z dwóch elektrolitów spolaryzowanych. Np z dwóch 47uF zrobisz bipolara o połowę mniejszego i będzie git :)

[Malongi]

6.8uFmoże ci przyciąć trochę dół, tzn okolice 35Hz więc teoretycznie trochę mało. Nie musisz tam wstawiać foliowca. Możesz elektrolit bi, albo zrobić sobie bipolara z dwóch elektrolitów spolaryzowanych. Np z dwóch 47uF zrobisz bipolara o połowę mniejszego i będzie git :)

faktycznie, z wzoru z datasheet-a wychodzi ~35Hz, z 22uF daje to ~10Hz a więc całkiem bezpiecznie, dzięki za pomoc!

[dziegma]

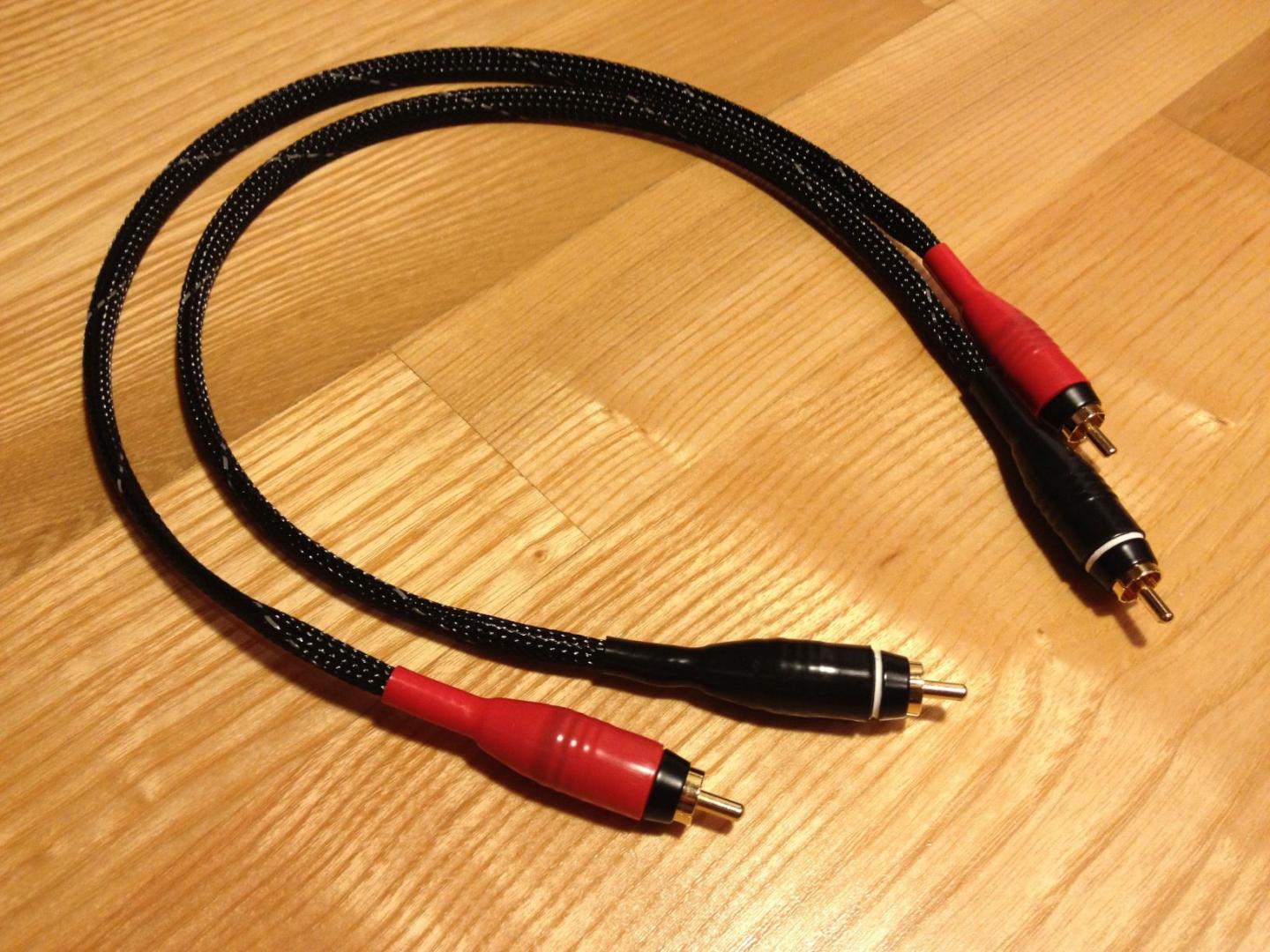

Dzięki, kupiłem szpulę Kynaru, z racji, że było go aż 50 metrów to zrobiłem półmetrowe zbalansowane kable do połączenia GC ze źródłem.

Wyszło mi coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dźwięk wydaje się być jaśniejszy niż na zwykłych, które do tej pory miałem.

Wymiana okablowania na Kynar wewnątrz GC brzmi więc obiecująco.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Stycznia 2013 przez dziegma

[Ape]

a nie mówiłem :-)

Bardzo ładne wykonanie kabelków, gratuluję.

Porównaj jeszcze te same kabelki w tej plecionce i bez niej (czyli luzem obok siebie)

U mnie lepiej sprawdza się konfiguracja 3 przewodziki luzem w koszulce lub izolicji na + i to owinięte 5,6-ma drucikami dookoła jako masa.

Wewnątrz GC dawałem po jednym druciku na + i -, ale odcinki miałem w sumie po 5cm, przy dłuższych połączeniach trzeba dać więcej żyłek.

Do gniazd głośnikowych 10 żyłek Kynaru (ale można dać mniej) i jedna CAT-5 wszystko splecione, odcinki też po 4-5cm, grało to bardzo dobrze, a koszt znikomy

Pozdrawiam
