PHONO STAGE MM MC - wersja forumowa

ahaja · 3 Lutego 2009

Wymiary zewnętrzne pcb:

1. Pclone - 56x117mm

2. VSPS - 69x117mm

3. PSU - 60x125mm

K

yen · 3 Lutego 2009

Dziekuję

ahaja · 3 Lutego 2009

Taka ciekawostka ... takie pre można mieć za 2850$ :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 4 Lutego 2009

Ahaja

czy mnie oczy mylą

Toż to stary dobry VSPS + head amp i VSPS ( o dławiczkach w zasilaniu nie wspomnę)

Rewelka.

Panowie !!! NE są wyłącznie do uruchamiania (tanie i dobre) - potem dobre OP ampy i zagra jak RCM

Właśnie wkładam VSPS w wersji dual mono w "finalną" obudowę. Do czasu nabycia Perreux SM2 nie było lepszego pre dla mojego DL110 (o MM nie wspomnę) ale kumpel chciał miec dobre pre wiec do roboty.

dino · 4 Lutego 2009

Tak wygląda mój VSPS w wersji dual mono (gra pięknie z OPA, AD a nawet z LT)

Na prawdę warto robić te zabawki ale na "porządnych" gratach.

Dla zainteresowanych mogę wysłać symulacje w TINIE

dino · 4 Lutego 2009

obrazki

dino · 4 Lutego 2009

obtazki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 4 Lutego 2009

To jest full dual mono z 100 tysiącami dławików (i dławikiem na msie)

Gra ...

ahaja · 4 Lutego 2009

>dino

Gra bo musi :).

K

Ps. Apropos tej 'ciekawostki' , której zdjęcie umieściłem - ktoś wie co to? :)

ahaja · 4 Lutego 2009

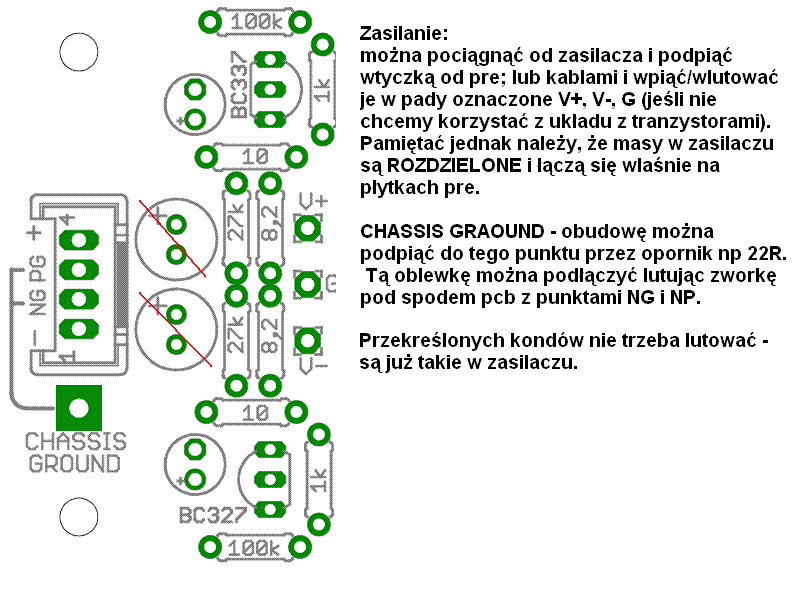

W kwestii montażu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

conri · 4 Lutego 2009

Dla ścisłości chodzi o kondy opisane jako 47uF.

Pewnie i tak trzeba sie będzie łaczyć z Hep Deskiem infolinią 0-801..... :)

ahaja · 4 Lutego 2009

Tak - tylko, że tam wejdą inne (100u) :).

Na poprzedniej stronie mój wpis z 21:03 i linki w nim podane - wszytsko wyjaśniają. Co z Was, którzy dostaną części dostaną dokładnie to co widać na zdjęciach złożonego i idealnie pasujące do zestawu.

K

**arturp** · 4 Lutego 2009

Ahaja,

dla 5532 w Phonoclonie napięcie ustawić na 13V pod obciążeniem ?

ahaja · 4 Lutego 2009

Może być 2x13, moze być 2x15. Jeśli w samym zasilaczu ustawisz na np 2x13 to pamiętaj, ze będzie delikatny spadek na układzie z tranami na pcb pre (jeśli oczywiście go wlutowałeś). Można dokładnie to ustawić po wsadzeniu opampówi sprawdzać na ich nózkach zasilających ... ale uważaj zeby nie zrobić zwarcia ...

Pozdrawiam K

ahaja · 5 Lutego 2009

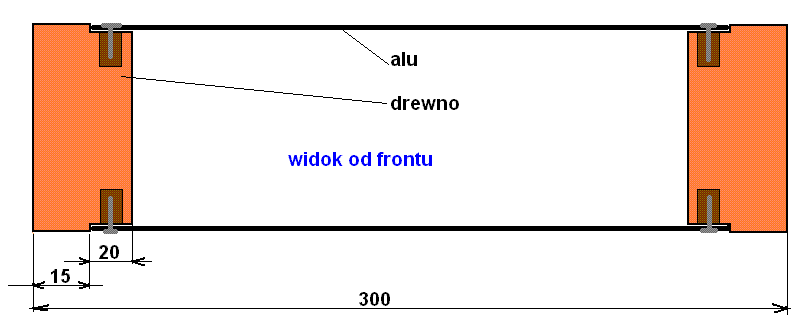

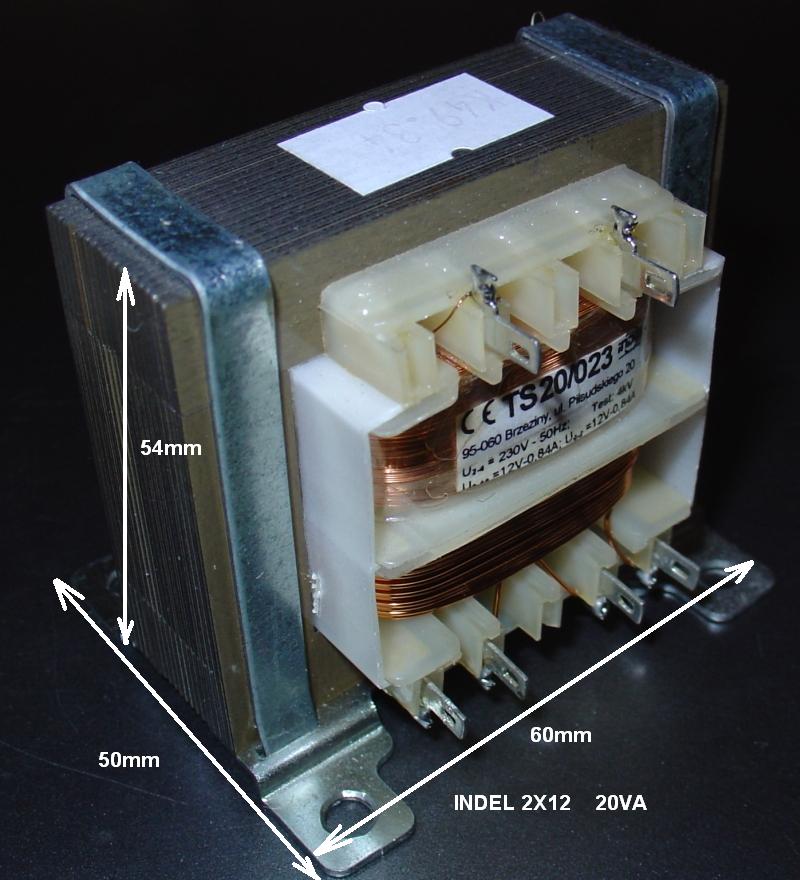

Kwestia obudowy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

conri · 5 Lutego 2009

Pogrymasić mozna ?

A czy jest jakić patent aby switche (ustawiacze) dało się wynieść na zewnatrz. Tak aby można było ustawiać parametry Load i Gain,Czy drabinka i obrotowy zastąpią i nie spowodują

"łapania śmieci"

ahaja · 5 Lutego 2009

>conri

Można. Nie gwarantuję jednak w takim wypadku 'łapania' czegoś z powietrza przez te połączenia ze switchami (obrotowymi np). W założeniu miały być jak najkrótsze ścieżki i są. Dlatego zastosowałem takie a nie inne elementy, bo składa się to jak Lego.

Lepiej:

Patentem na to moze być np: montaż dipswitchów od spodu pcb i lutowanie ich od góry. Wtedy robisz sobie otwory pod nie od spodu obudowy cobyś miał do nich dostęp. I załatwione. Jeśli obudowa jest z alu to nie ma kłopotu. Jeśli stalowa ... to jest kłopot :).

Jak pisałem: wczoraj testowałem set w innym systemie. Dokładnie ten ze zdjęć: cisza absolutna, brak szumów, brumów itp, mimo nie podpinania uziemienia ramienia ...

K

yen · 5 Lutego 2009

ahaja, 5 Lut 2009, 12:31

>Kwestia obudowy:

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

GALAXY Maggiorato, 8 cm wysokosci.

Yen

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 5 Lutego 2009

Włożyłem AD712 i szumi jeszcze bardziej . W spokojnych fragmentach poprostu słychać szum w tle muzyki .

Może to zasilanie . Zamiast dławików wstawiłem rezystory 2,2oma/5W a kondensatory mam 4x2700 a nie 4x4700 .

**Matthew** · 5 Lutego 2009

ne5532 są niezłe w stopniu napięciowym , siedzą w MBLu 1531, wiem bo rozkręcałem, tylko ze te OPY były jakieś dziwne bo ze złotymi nóżkami ;) jako bufory były ad797, dodam ze mbl1531 to bardzo analogowo grający CD co ma "bas"

**Matthew** · 5 Lutego 2009

sorry ne5532 sedzą w stopniu I/V...

ahaja · 5 Lutego 2009

>arturp

Nie wiem co tam wsadziłeś, że masz szumy. Podałem linki do rysunków co, gdzie i jak ma być wsadzone. Różnica w pojemności nie powinna sprawić, że u Ciebie pojawił się szum ... raczej coś innego.

NE5532 mają mniejsze szumy własne niż taki opa2134 ... nie tędy droga chyba.

K

**arturp** · 5 Lutego 2009

Szum pojawia sie po wpięciu gramofonu . Sam preamp podłączony do wzmacniacza mocy jest cichy.

ahaja · 5 Lutego 2009

>arturp

Szum czy brumienie/przydźwięk sieciowy?

Z tego wynika, że kłopocik z gramofonem ...

K

**arturp** · 5 Lutego 2009

zdecydowanie szum ,

gramofon nowy , wkładka też ... no i z innym pre grało to dobrze .

conri · 5 Lutego 2009

A jaki GAIN jest ustawiony ?

Może dopasowanie wejscia ?

Alexander · 5 Lutego 2009

Kopnęło mnie to szczęście, że stoi u mnie gotowy i zmontowany preamp forumowy. Wygląda bardzo porządnie :-) Nizależnie od tego, czy wkładki są pod niego podpięte, czy nie jest bezszelestny. Nic nie szumi i nic nie brumi. Nic się nie grzeje, działa bardzo stabilnie. Zamierzam teraz trochę pomanewrować przełącznikami i sprawdzić wpływ obciążenia na to co dobiega z głośników.
