Pass F5 Power Amplifier

frytu

Przez frytu ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano
    6 minut temu, pataus napisał:

    Nie chcę Cię martwić ale to wyglada na shit


    Co masz na myśli? Zamawiałeś też te same, czy powinny wyglądać jak na twoim foto? Czy... coś innego?

    A te tutaj:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pataus Kompan

    pataus

    Opublikowano
    Opublikowano

    Mam na myśli to ze z Chin praktycznie nie ma szans na oryginały. T
    Fotki to te które przyszły z sklepu diyaudiostore. 7 w opisie zaokrąglona i pasek od góry to pierwsze co wyroznia oryginały.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano

    Ajajaj, ale dobrze wiedzieć, dzięki. (chyba że szły różne generacje, bo tak też bywa z obudowami).

    Nadal z Toshiby robią SMD 2SK209 (to jest kanał n).

    Ale nie widzę niskoszumowego odpowiednika kanału p. I tu jest problem

    A może szły jakieś SMD kanały p? Może jest coś z archiwum?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Daniel_68412 Wschodząca gwiazda

    Daniel_68412

    Opublikowano
    Opublikowano
    1 hour ago, Piotr_1 said:

    Nadal z Toshiby robią SMD 2SK209 (to jest kanał n).

    2sk880BL to jest aktualny odpowiednik smd 2sk170BL tyle że ma niższą moc - z kanałem P będzie problem.

    chyba pozostaje diyaudiostore

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pataus Kompan

    pataus

    Opublikowano
    Opublikowano

    Na diyaudio.com jest tez taka konkluzja

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Daniel_68412 Wschodząca gwiazda

    Daniel_68412

    Opublikowano
    Opublikowano
    3 minutes ago, pataus said:

    Na diyaudio.com jest tez taka konkluzja

    W tht tak, w smd 2sk880 to dokładnie te same parametry - wystarczy kuknac specki. Jedyny problem jest taki że są wielkości główki od szpilki, dwa nie ma kanału P.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pataus Kompan

    pataus

    Opublikowano
    Opublikowano
    Ja znam tylko 3 pewne źródła .
    diyaudiostore a z ebaya od alweit i punkydawgs

    Przypomniałem sobie jeszcze że Spencer z fetaudio ma oryginały dobrze dopasowane

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano

    Piękne pudełeczko na 8szt, jakby specjalnie dla mnie, ponieważ u mnie też 8szt. Oby i przy pierwszym odpalaniu tak dobrze się wszystko układało.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano (edytowane)
    55 minut temu, slawek.xm napisał:

    min to 33000uF/0,22oma/33000uF x 4 napięcia

    A co? Brumi jak jest mniej?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Piotr_1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Zwykły Drut Entuzjasta

    Zwykły Drut

    Opublikowano
    Opublikowano
    2 godziny temu, Piotr_1 napisał:

    Piękne pudełeczko na 8szt....

    Piotr, w zupełności wystarczające dla standardowego projektu F5 ze wspólnym zasilaczem na oba kanały.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano (edytowane)
    7 minut temu, Zwykły Drut napisał:

    Piotr, w zupełności wystarczające dla standardowego projektu F5 ze wspólnym zasilaczem na oba kanały.



    Mówisz że ma dobry PSRR przy 100Hz? Bo tak właśnie mam. Wspólny zasilacz (nie 4). W sumie to oszczędność jak się dobrze to zrobi i gdy trafo ma wystarczający zapas mocy. Do tego dochodzą uproszczenia na płytce które pozwalają zrobić inne zalety.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Piotr_1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Zwykły Drut Entuzjasta

    Zwykły Drut

    Opublikowano
    Opublikowano (edytowane)
    29 minut temu, Piotr_1 napisał:

    Mówisz że ma dobry PSRR przy 100Hz? Bo tak właśnie mam.

    Tak teoretycznie nie analizowałem. Jakieś 10 lat temu to popełniłem z zasilaczem jak w manualu, dwa mostki, 108800uF łącznej pojemności i transformatorze 400VA. Kolega równolegle robił dual mono oparte o trafa 250VA. Dawno to by było, ale jakoś nie pamiętam by była jakaś istotna różnica.

    To na co warto zwrócić uwagę, to, że wzmacniacz potrzebuje trochę gainu na pre.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Zwykły Drut
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano
    4 minuty temu, Zwykły Drut napisał:

    Tak teoretycznie nie analizowałem. Jakieś 10 lat temu to popełniłem z zasilaczem jak w manualu, dwa mostki, 108800uF łącznej pojemności i transformatorze 400VA. Kolega równolegle robił dual mono oparte o trafa 250VA. Dawno to by było, ale jakoś nie pamiętam by była jakaś istotna różnica.

    To na co warto zwrócić uwagę, to, że wzmacniacz potrzebuje trochę gainu na pre.

    Wiem, bo ma słabe wzmocnienie, jak to Passy. Też tego nie lubię dlatego mam dodatkowe pre już na płytce.

    Pass pisze tak: "It’s very quiet, about 60 microvolts or so"

    W odniesieniu do 14,5V na wyjściu dawałoby to 108dB, czyli petarda.

    Chyba że to w odniesieniu do 3V na wejściu to 94dB, to i tak petarda.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Zwykły Drut Entuzjasta

    Zwykły Drut

    Opublikowano
    Opublikowano
    7 minut temu, Piotr_1 napisał:

    Wiem, bo ma słabe wzmocnienie, jak to Passy. Też tego nie lubię dlatego mam dodatkowe pre już na płytce.

    Wg mnie jak jesteś DIY to nie koniecznie to jest wada, bo po co "na starcie" windować wzmocnienie kosztem szumów. A tak zupełnie subiektywnie to wg mnie ciekawe urządzenie, i co napiszę również subiektywnie nie lubi się, ze słabymi realizacjami nagrań.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano
    1 minutę temu, Zwykły Drut napisał:

    Wg mnie jak jesteś DIY to nie koniecznie to jest wada, bo po co "na starcie" windować wzmocnienie kosztem szumów. A tak zupełnie subiektywnie to wg mnie ciekawe urządzenie, i co napiszę również subiektywnie nie lubi się, ze słabymi realizacjami nagrań.

    To by znaczyło że słabe, aczkolwiek pamiętaj że masz też źródło dźwięku obarczone wadami i może być tak że on pokazuje to co musi o tym źródle.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Zwykły Drut Entuzjasta

    Zwykły Drut

    Opublikowano
    Opublikowano
    6 minut temu, Piotr_1 napisał:

    To by znaczyło że słabe, aczkolwiek pamiętaj że masz też źródło dźwięku obarczone wadami i może być tak że on pokazuje to co musi o tym źródle.

    Ja bym nie napisał, że słabe, raczej bliżej temu kierunkowi z drugiej części Twojego zdania. Jak to w tym hobby wynikowo gra cały zestaw...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano
    3 minuty temu, Zwykły Drut napisał:

    Ja bym nie napisał, że słabe, raczej bliżej temu kierunkowi z drugiej części Twojego zdania. Jak to w tym hobby wynikowo gra cały zestaw...

    Taki szybki wzmacniacz musi mieć w miarę dobrze zaprojektowaną płytkę i okablowanie i te rzeczy, inaczej będą problemy. Można go trochę przymulić jak nie daje radę. Jestem ciekaw co z tego wyjdzie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    slawek.xm Mentor

    slawek.xm

    Opublikowano
    Opublikowano

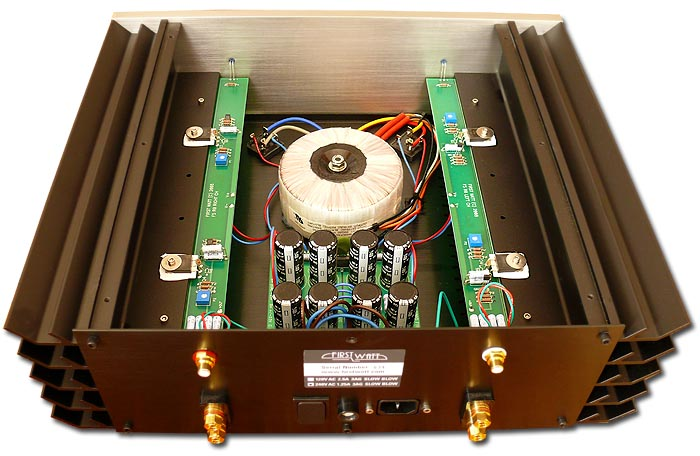

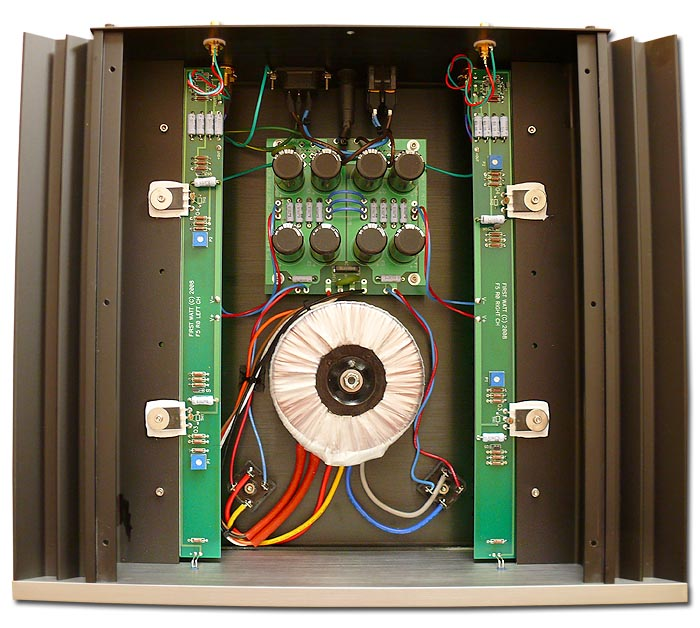

    oryginał Passa

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ten świat na trzeźwo jest nie do przyjęcia 🙂

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano

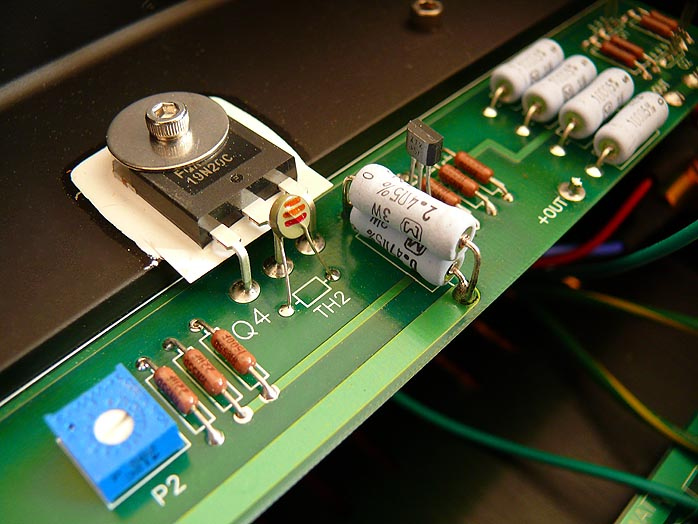

    O jakie fajne duże podkładki dociskające tranzystory.

    Termistor dość daleko od tranzystora, ale może tak to lepiej się kompensuje?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kw Entuzjasta

    kw

    Opublikowano
    Opublikowano

    Te kabelki od mostków do płytki z kondensatorami i od niej do wzmacniacza niezbyt imponują. Przynajmniej z tymi w naszych wzmacniaczach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano

    Mój w zasadzie połowicznie odpalił dziś na mojej desce czarodziejce. Ale grać nie będzie bo trany p-kanałowe przyszły dobre, a n-kanałowe od 16-22mA, czyli badziewie, i zupełnie nie chciał się zoffsetować. Trafo z DC-blockerem chodzi bardzo cichutko, bardzo mi się to podoba, nawet przy sporych prądach. Radiator z grubą podstawą też dość błyskawicznie się nagrzewa, ładnie przewodzi ciepło, czyli będzie dobrze odprowadzał do obudowy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    slawek.xm Mentor

    slawek.xm

    Opublikowano
    Opublikowano
    48 minut temu, Piotr_1 napisał:

    n-kanałowe od 16-22mA

    jeśli to jfety 2sk170 to mogę odkupić od Ciebie kilka na prąd od 16mA do 17 mA



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ten świat na trzeźwo jest nie do przyjęcia 🙂

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano
    4 minuty temu, slawek.xm napisał:

    jeśli to jfety 2sk170 to mogę odkupić od Ciebie kilka na prąd od 16mA do 17 mA



    Nie ma sprawy, mam 5szt 16.6-16.8mA, z czego dwie używane teraz na próbę.

    A resztę powyżej 16.9 do gdzieś tam 22mA pomieszałem we worku bo stwierdziłem że tamte wartości mnie nie interesują.

    Jednak jeszcze chwilę muszę poczekać aż przyjdą nowe, będzie więcej. Ile tego trzeba? A czemu u Ciebie taki duży ten prąd? O co to chodzi?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    slawek.xm Mentor

    slawek.xm

    Opublikowano
    Opublikowano
    1 minutę temu, Piotr_1 napisał:

    Nie ma sprawy, mam 5szt 16.6-16.8mA, z czego dwie używane teraz na próbę

    ok te biorę i tylko te

    wyślij mi numer konta na PW i kwotę do przelewu

    5 minut temu, Piotr_1 napisał:

    A czemu u Ciebie taki duży ten prąd? O co to chodzi?

    potrzebuję właśnie takie do mojej własnej analogówki a te które nie przejdą wykorzystuję w zasilaczach jako źródła prądowe 🙂

    7 minut temu, Piotr_1 napisał:

    taki duży ten prąd?

    im większy prąd wyjściowy układu tym łatwiej wysterować następny stopień, pojemnośc kabli ma mniejsze znaczenie , poza tym jesli okażą się oryginalnymi Toshibami to może sobie jeszcze na próbę SEN skombinuję, zalezy jak będą odbiegać od tych , które mi zostały

    ale przy równoległym połączeniu coś na pewno uda mi się wykombinować 🙂

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ten świat na trzeźwo jest nie do przyjęcia 🙂

    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
