Pass F5 Power Amplifier

[moltos]

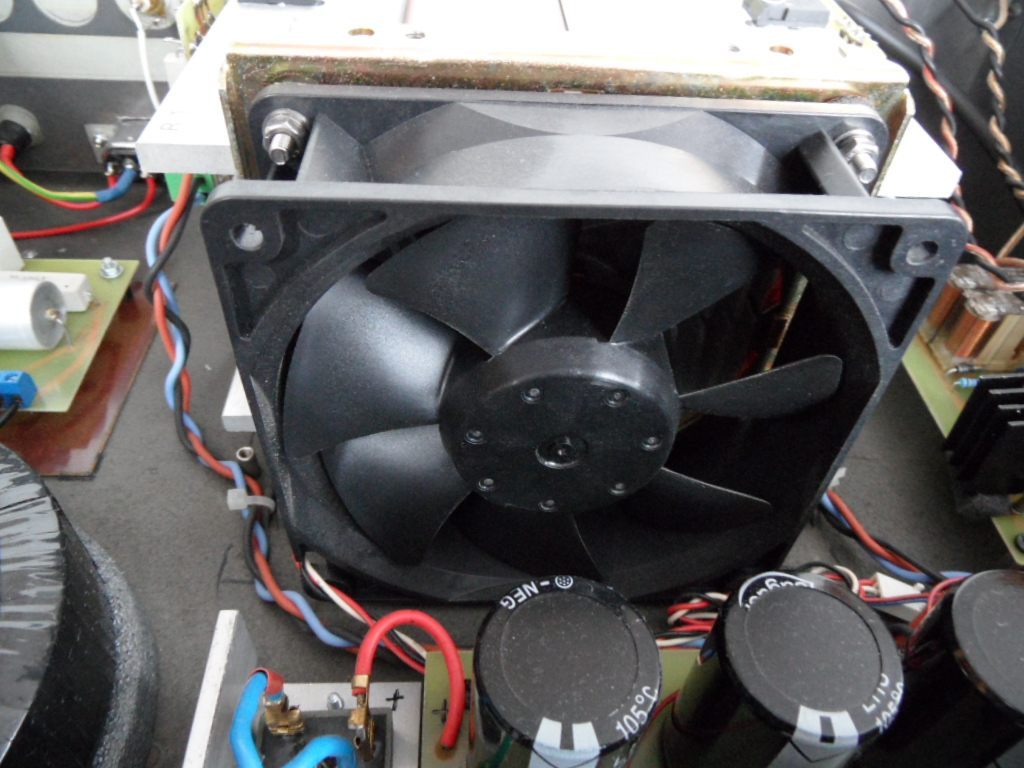

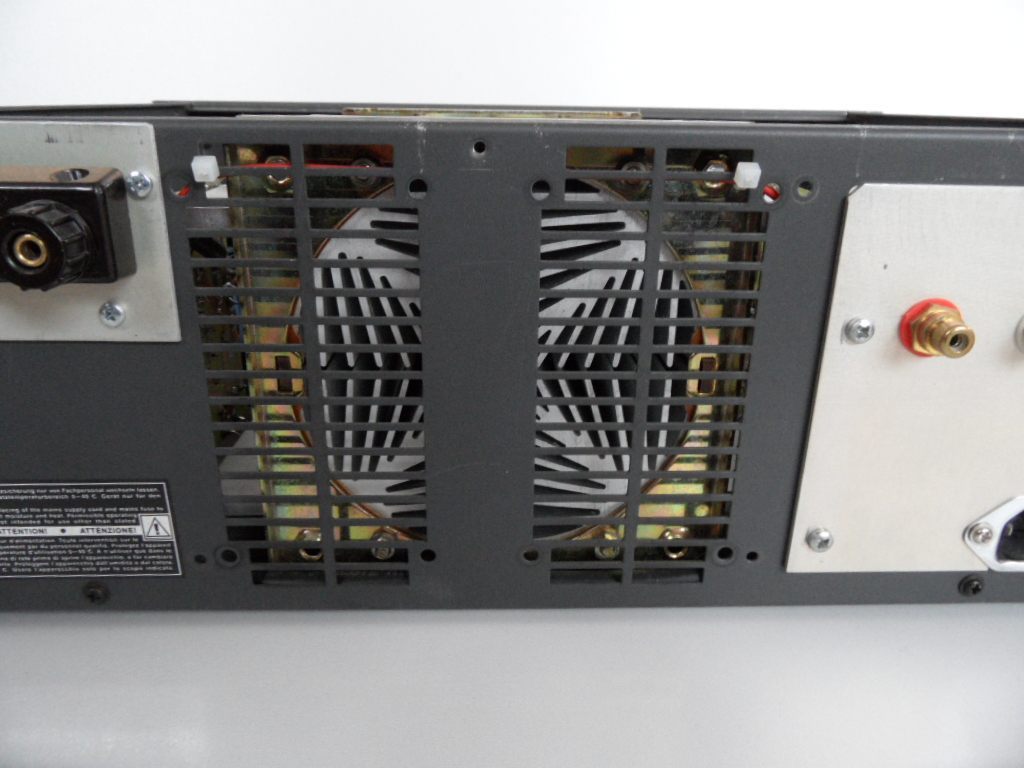

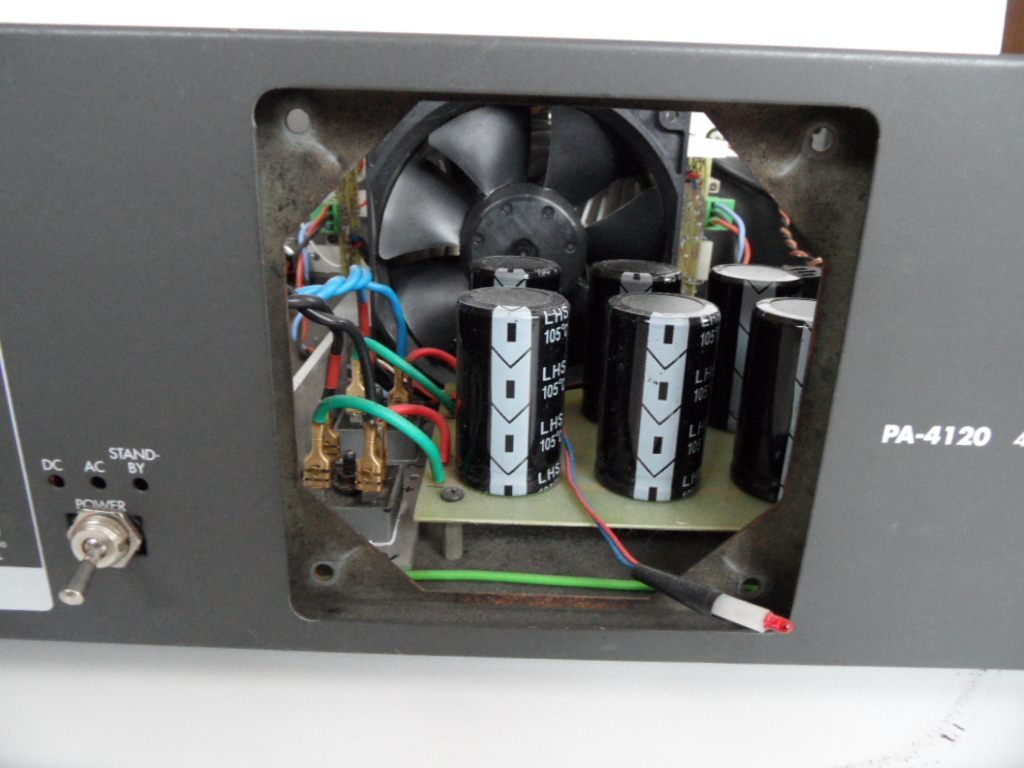

Polecam stosowanie radiatorów tunelowych z wiatraczkiem. Wentylator nie musi pracować z wysokimi obrotami żeby chłodzenie było skuteczne. Wentylator najlepiej na 24V ewentualnie 12V. Prosty regulator obrotów na LM317T. Hałas można dodatkowo zredukować do minimum amortyzując wentylator na jakichś piankach czy gumach. Na zdjęciu wprawdzie nie F5 tylko moja wersja F7. Każdy tranzystor (Exicon) oddaje ok. 40 W mocy w atmosferę. Zamknięta obudowa. Wlot powietrza z przodu, wylot z tyłu. Niezaprzeczalna zaleta takiego rozwiązania to brak możliwości smażenia się kondensatorów wewnątrz obudowy co jest powszechne nawet w drogich hiendowych wzmacniaczach. Jeszcze brakuje przedniej płyty, która będzie mocowana do czoła z dystansem. Ciągle brak czasu na dokończenie obudowy. Szukam materiału, który będzie zarówno dźwiękochłonny jak i estetyczny. Obudowa typu rack pochodzi z czterokanałowego wzmacniacza Monacor. Radiator pochodzi z jakiegoś zasilacza ze sprzętu wojskowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Fajny by był kontroler napięciowy przyspieszający i zwalniający wiatrak na podstawie temp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

proponowałbym stosowanie radiatorów odpowiednich wielkości a wiatraczek tylko w ostateczności

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

19 minut temu, slawek.xm napisał:

proponowałbym stosowanie radiatorów odpowiednich wielkości a wiatraczek tylko w ostateczności

Ogólnie taki nowoczesne duże wiatraki potrafią być ciche. Pytanie czy jakieś piszczenie nie przechodzi do ścieżek sygnału. A jeżeli tak, to jak mocno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

On 6/8/2023 at 12:39 PM, Piotr_1 said:

Fajny by był kontroler napięciowy przyspieszający i zwalniający wiatrak na podstawie temp.

Czasy są zniechęcające do DIY po całości (modułowej).  Trafił mi się tylny bebech od tej pięknej szybki.

Uwaga, można popaść w uzależnienie od nastawiania progów włączeń i wyłączeń wiatraka:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Godzinę temu, audiostyk napisał:

Czasy są zniechęcające do DIY po całości (modułowej).  Trafił mi się tylny bebech od tej pięknej szybki.

Uwaga, można popaść w uzależnienie od nastawiania progów włączeń i wyłączeń wiatraka:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Niech będzie. Świecidełko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

W dniu 7.06.2023 o 21:50, slawek.xm napisał:

już taki projekt poszedł..... sześcian 60cmx60cmx60cm 🙂

a jak interesują Cię wieże to tu Aleph 5 Petera Daniela

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

składałem kilka wersji na tych płytkach od Petera. To były czasy 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

1 godzinę temu, jurek1 napisał:

składałem kilka wersji na tych płytkach od Petera. To były czasy 🙂

Peter miał tendencję do miniaturyzacji płytek za wszelką cenę 🙂

ja pierwszego Alepha 5 zrobiłem na płytkach forumowego kolegi Foksika

radiatory 50cmx50 cm na kanał grało ciepło trochę misiowato ale radocha była 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

10 godzin temu, slawek.xm napisał:

Peter miał tendencję do miniaturyzacji płytek za wszelką cenę 🙂

ja pierwszego Alepha 5 zrobiłem na płytkach forumowego kolegi Foksika

radiatory 50cmx50 cm na kanał grało ciepło trochę misiowato ale radocha była 🙂

Na Foksikowych też robiłem 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

U mnie personalny rekord wielkości płytki. Ależ będziem SPAWAĆ 🥰

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zabrakło trochę części, więc wiercimy.

1. Lekkie szlifowanie tranzystorów papierem 240 (zgrubne usunięcie drobnych nierówności)

2. Rodzinne zdjęcie z wymiarami na pamiątkę

3. Lekkie fazowanie krawędzi radiatora, aby nie przecinał izolacji przewodów

4. Przymiarka mocowania radiatora

5. Wyrównany radiator i zagubiony Pan Tranzystor

6. Przymiarka tranzystorów

7. A może pary dodane piętrowo (opcja przewidziana na przyszłość)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

7 godzin temu, Piotr_1 napisał:

Lekkie szlifowanie tranzystorów papierem 240 (zgrubne usunięcie drobnych nierówności)

parowałeś irfp140

i irfp9140?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

28 minut temu, slawek.xm napisał:

parowałeś irfp140

i irfp9140?



Mam kupione irfp240 i 9140.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

8 minut temu, Piotr_1 napisał:

Mam kupione irfp240 i 9140.

to bardzo dobre połączenie

potwierdzone przeze mnie u Passa i Zen Moda

ale pary w kanale czyli oba irfp240

oraz oba irfp9140 nie mogą się różnić  (mierząc napięcie na rezystorach źródłowych przy danym biasie ) o 5 %

a maks 10 % ale to już loteria

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

chodzi o to by drifting prądowy był równy

inaczej przy zbyt dużych różnicach któryś tran może uciec i się spalić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

12 minut temu, slawek.xm napisał:

to bardzo dobre połączenie

potwierdzone przeze mnie u Passa i Zen Moda

ale pary w kanale czyli oba irfp240

oraz oba irfp9140 nie mogą się różnić  (mierząc napięcie na rezystorach źródłowych przy danym biasie ) o 5 %

a maks 10 % ale to już loteria

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To dobrze, bo trochę się bałem i myślałem też o innych.

Na razie będę próbował ulepić jakieś dobre granie z jednych par, także nie mam kupionego zapasu tranzystorów.

Może kilka miesięcy upłynąć zanim zrobię zaplanowane eksperymenty, pary to na deser by były.

Wiem że n-kanałowe pary trzeba ze sobą parować (i p-kanałowe ze sobą), tak jak mówisz.

A właściwie nie pary tylko równoleglaki.



A jfet'y parowałeś? Bo ja zamówiłem niby z serii BL i powinny mieć idss od 6 do 12mA.

Jednak w sumie trzeba i tak sprawdzić czy nie są oszukane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Czerwca 2023 przez Piotr_1

[slawek.xm]

2 minuty temu, Piotr_1 napisał:

A jfet'y parowałeś? Bo ja zamówiłem niby z serii BL i powinny mieć idss od 6 do 12mA.

Jednak w sumie trzeba i tak sprawdzić czy nie są oszukane.

fety muszą być parowane również dla kanałów... w obu ten sam prąd

to przerąbane zadanie i nigdy nie miałem takiego zapasu który pozwoliłby na dobranie

dlatego od pewnego  czasu zawsze kupuję już parowane

najlepiej tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

11 minut temu, slawek.xm napisał:

fety muszą być parowane również dla kanałów... w obu ten sam prąd

to przerąbane zadanie i nigdy nie miałem takiego zapasu który pozwoliłby na dobranie

dlatego od pewnego  czasu zawsze kupuję już parowane

najlepiej tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pass raczej pisał że chodzi o to żeby ten prąd nie był za duży, bodajże większy jak 8-10mA aby się przy swoim napięciu nie przegrzewały z nadmiaru mocy.

A czy jak jeden będzie miał 6, a drugi 12, to chyba nie ma aż takiej różnicy, bo to są już bardzo wystarczające prądy i tak.

Plus u mnie będą sprzężone termicznie, więc warunki będą dla nich stałe. Plus będą miały radiator.

Jednak... nie jestem pewien na 100%.

Dla kanałów???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Czerwca 2023 przez Piotr_1

[slawek.xm]

Piotrze mylisz się

schematy Passa są dość proste ale wymagają wiedzy i odpowiednio dobieranych części

nie rób na pałę tylko trochę poczytaj

prąd stopnia wejściowego 6-8mA jest po degeneracji fetów rezystorami źródłowymi

poza tym jeśli interesuje Cię moja pomoc wklej dokładny schemat co robisz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

2 minuty temu, slawek.xm napisał:

Piotrze mylisz się

schematy Passa są dość proste ale wymagają wiedzy i odpowiednio dobieranych części

nie rób na pałę tylko trochę poczytaj

prąd stopnia wejściowego 6-8mA jest po degeneracji fetów rezystorami źródłowymi

poza tym jeśli interesuje Cię moja pomoc wklej dokładny schemat co robisz

Zaczynam od F5 V1 z pierwszego manuala



Tyle że R9 mam 2k2 nie jako dzielnik z R10, a jako następujący po R10, przed samymi bramkami (Gate) na wejściu.

Na wejsciu

2SJ74-BL

2SK170-BL

Toshiby.

Taki schemat pomiaru prądu Idss mam. Przełącznik zamknięty. Polaryzacja w zależności o typu kanału.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

R9 zapobiega oscylacjom na bramkach fetów

a R10 ustala impedancję wejściową

może być od 50k do 100k

można też dać drabinkę 100k

49 minut temu, Piotr_1 napisał:

Toshiby.

muszą być sparowane do drugiego mierjsca po przecinku

potrzebyjesz dwie takie same pary o tym samym ids

inaczej ciężko ci będzie ustawić zero offsetu na wyjściu i/lub zniekształcenia będą wyższe niż lampy

na dwie pary wyjściowe wystarczą jfety na 6mA ids

50 minut temu, Piotr_1 napisał:

Tyle że R9

wystarczy ok 500 om byle dobrej jakości



ja zwiększałem napięcie najpierw do 30 potem do +-40V

fety wejciowe można spiąć trytką z płaskownikiem miedzianym 5x5 mioędzy nimi

bez wzgldu na oddawaną moc dobrze to stabiulizuje ich termikę i obniża ich temperaturę pracy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Czerwca 2023 przez slawek.xm

[Piotr_1]

Gdzie Nelson Pass napisał że te Jfety wejściowe muszą być sparowane dokładnie po idss?

To nie jest tak że nie czytałem, bo właśnie sporo czytałem i myślę że ze zrozumieniem.

A na forach jest problem bo ludzie piszą mity, a potem 90% osób je powtarza. A jak jest 5% naprawdę kumatych, to nie wiadomo kto to jest, chyba że ktoś go już poznał i wie że ten gościu powiedzmy wiele mitów nie wypisuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Czerwca 2023 przez Piotr_1

[slawek.xm]

rezystory sprzężenia warto dać 5W a nie 3 W są piruńsko gorące

mogą być  100-150om wynikowo czyli np 2x 200 om u mnie takie wartości dawały najlepszy dźwięk

czyli R5678



3 minuty temu, Piotr_1 napisał:

Gdzie Nelson Pass napisał że te Jfety wejściowe muszą być sparowane dokładnie po idss?

przecież podałem link

Matching input MOSFETs is critical,

because they must share equally the 10mA of bias current from the current source, and they will not do that unless their VGS is matched. At 5mA current, they have an equivalent source resistance of about 15ohm. Assuming we want them to share the current to within 2mA, we calculate the required VGS match as follows. Using the formula V = IR, we see V = 0.002 x 15, which gives us 30mV. The VGS of the input devices should be matched to within 30mV at 5mA current. The matching is only essential within a given pair; you do not have to match the Ps to the Ns, or match to devices in another channel.

If you are unable to find input devices matched to within 30mV, you must insert resistance in the source to make up the difference. The resistance is calculated by the difference of the two values of VGS divided by 5mA. For example, if the difference in VP1GS is 100mV, then 0.1/0.005 = 20ohm. You would then place 20ohm in series with the MOSFET source having the lower VGS.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

4 minuty temu, slawek.xm napisał:

Matching input MOSFETs is critical,

because they must share equally the 10mA of bias current from the current source, and they will not do that unless their VGS is matched. At 5mA current, they have an equivalent source resistance of about 15ohm. Assuming we want them to share the current to within 2mA, we calculate the required VGS match as follows. Using the formula V = IR, we see V = 0.002 x 15, which gives us 30mV. The VGS of the input devices should be matched to within 30mV at 5mA current. The matching is only essential within a given pair; you do not have to match the Ps to the Ns, or match to devices in another channel.

If you are unable to find input devices matched to within 30mV, you must insert resistance in the source to make up the difference. The resistance is calculated by the difference of the two values of VGS divided by 5mA. For example, if the difference in VP1GS is 100mV, then 0.1/0.005 = 20ohm. You would then place 20ohm in series with the MOSFET source having the lower VGS.

No ale to może dotyczyć mosfetów w układach single ended.

A nie tutaj jfetów w tym układzie. Bo w manualach nic nie ma o tym.

Czytałem to.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Czerwca 2023 przez Piotr_1

[slawek.xm]

wiele układów Passa jest opartych na fetach 2sk170/2sj74

np dla i/v dobierał do trzeciego miejsca po przecinku

po to też są dostępne parowane w sklepie diyaudio

składanie F5 bez parowanych fetów wejściowych to wyrzucanie kasy na wzmacniacz w błoto

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

W instrukcji do F5 i F5 turbo cisza o tym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

Za to głośno jest ostatnio o ACA, że kit z diy store ma kilka procent thd. Podejrzewam że Sławek ma dużo racji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Na moje obecne rozumienie, zbyt duża rozbieżność w idss obu jfetów, górnego i dolnego, może mocno utrudnić lub uniemożliwić ręczne zbiasowanie i zoffsetowanie końcówki.

Jak dojdą, będę miał 20szt łącznie, mogę poparować i dla eksperymentu pomierzyć zniekształcenia dla brzydkiej pary i dla ładnej pary.

Jedyny problem jest taki że potki regulacyjne mają ograniczoną ilość cykli trwałości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Skad będziesz miał j-fety?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

3 minuty temu, pataus napisał:

Skad będziesz miał j-fety?

Z ebaya z Chin, bo mają dużo dobrych opinii.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Ja znam tylko 3 pewne źródła .
diyaudiostore a z ebaya od alweit i punkydawgs

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
