PCM1794 DAC

[Saginata]

Jak ja czytalem o TUSB3200 to wychodzilo na to ze to jest staroc, zastapiony przez PCM270x i 290x i nie widzialem zeby dawal wieksze czestotliwosci probkowania albo rozdzielczosci niz one.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodi121]

witam - poszukuje 2 szt rezystorów Mills mra-12 ( 2,2ohm 12W )

w Akkus na razie nie są dostępne.

Może ktoś ma do odsprzedania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

jeśli chodzi o procka z USB to można dać któregoś ARMa

niemniej jeśli chodzi o USB 1.1 to i tak limitem wydaje się być 96k / 24b

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[psamp7777]

Witam



Ja używam tego typu zasilacza we wzmacniaczu słuchawkowym nad którym właśnie pracuję. Podobną konstrukcję wykorzystałem we wzmacniaczu mocy do zasilania końcówki z wyjątkiem samych tranzystorów mocy (wzmacniacz miał nietypową konstrukcję i wymagał niskich tętnień w zasilaniu tego obwodu).



Zasilacz charakteryzuje się niskimi szumami zapewniając dobre tłumienie tętnień oraz niską rezystancję wyjściową.



Ktoś wspomniał o tym że niską impedancję zapewniają kondensatory - zgadza się, ale tylko w zakresie wyższych częstotliwości. Na przykład kndensator 1000uF ma impedenację około 8om dla 20Hz - ten zasilacz zapewnia rezystancję poniżej 1om



Dobrą sprawą jest niska wartość Drop Out - około 0,2V, co było szczególnie przydatne we wzmacniaczu do słuchawek aby zapewnić jak największą moc dla 600om



Ogólnie stosowanie dokładnej stabilizacji dla wzmacniaczy operacyjnych jest dyskusyjne gdyż sam wzmacniacz zapewnia dobre tłumienie zakłóceń zasilania. No ale jeśli chcemy uzyskac ekstremalnie dobre parametry może się to okazać konieczne.



W prezentowanym schemacie Chumiego w zasilaczu wykorzystano niezależne tory stabilizatorów dla obu kanałów co zmniejsza wpływ rezytancji wyjściowej wtórników na przesłuch. Obciążone są one prądem wstępnym co jeszcze zmniejsza rezystancję wyjściową więc jest to dobry projekt. Według mnie jednak jeśli rozpatrujemy wpływ zasilania na sygnał to musimy także zastanowić się nad tym że nawet jeśli rozdzielimy kanały to nadal mamy drobne zakłócenia w torze zasilania pochodzace od danego kanału i oddziałujące na niego zwrotnie.



To oczywiście tylko rozważania teoretyczne a tak na prawdę która opcja w danym zastosowaniu jest lepsza pokaże odsłuch.



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

psamp - jeśli rozpatrujemy zasilanie sekcji cyfrowej to nadal zastanawiam się po co zasilacz o ekstremalnie małej impredancji zamiast niskozakłóceniowego i kondensatora odsprzęgającego przy odbiorniku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frytu]

Jemu bardziej chyba o opampy chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[psamp7777]

Właśnie, miałem na myśli zasilanie sekcji analogowej, a ten zasilacz nie ma ekstremalnie małej impedancji, jest znacznie większa od typowych scalonych stabilizatorów, natomiast lepsze są parametry szumowe i stabilniejsza odpowiedź impulsowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

No to się, źle dogadaliśmy, bo wcześniej mówiłem, że do sekcji wyjściowej dałem zasilacz o b. niskiej impedancji wyjściowej i niskich szumach (ALW czyli ulepszony jung) i ten sonicznie najlepiej wyszedł. Zmiana była tak duża na korzyść, że po wstawieniu tego zasilacza już więcej nie eksperymentowałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dominicanos]

Rambo,

byl bys w stanie zamiescic schemat tego zasilacza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

w wątku "lampucera" dałem link (kilka stron wcześniej)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[morris]

ChUmI- rozważałeś zamiast rezystorów np R291 przy 74HC244 użyczie koralików ferrytowych smd- powinny być skuteczniejsze... takiego rezystorka/perełki brakuje na +3V3 chipu PCM1794...

Po za tym bardzo ładna robota przemyślana , gratuluje:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frytu]

Kurde Rambo przeskanowałem temat lampucery i nie znalazłem nigdzie tego schematu :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frytu]

Chyba, że o to chodzi:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

(sam zasilacz)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

przepraszam za off topic

tu jest link i jest to rzecz którą mogę bez obawy zarekomendować na pewno do stopni wyjściowych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frytu]

Przeskanował ktoś tego pdf'a od Rambo?

Z tego co widzę to konkretne może się okazać to zasilanie do różnego typu dac'ów i tym podobnych. Extremalnie małe tętnienia, bardzo mała impedancja itd. Tylko ciekawe teraz jakie będą koszta i nie doczytałem się chyba jaki to prąd może wyciągnąć? Coś koło 300mA-500mA 2,5V-18V. Jeszcze by się przydało zasilanie symetryczne...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Witam, czy będą robione płytki do tego DACa? Chciałbym go uruchomić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

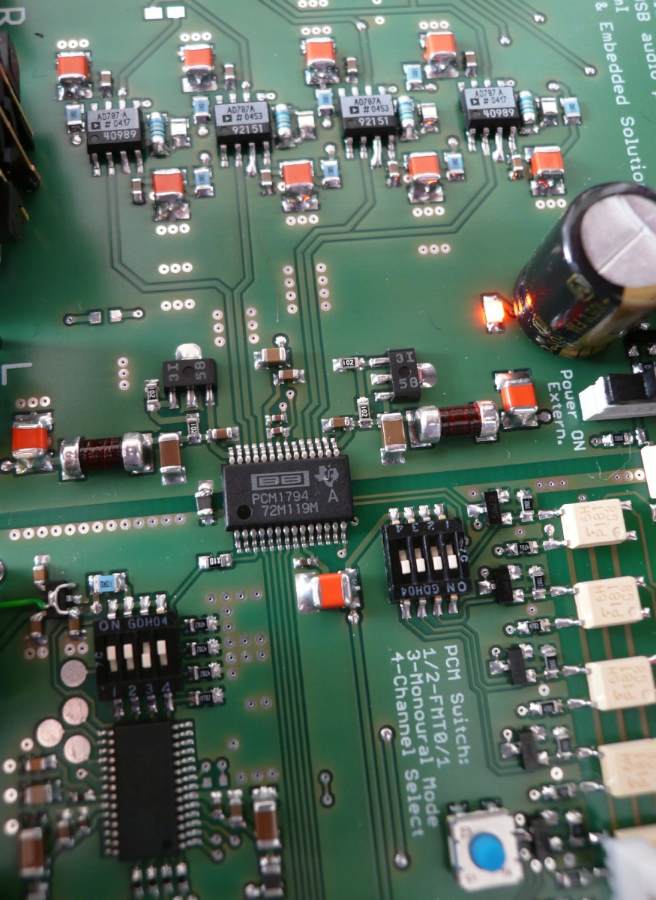

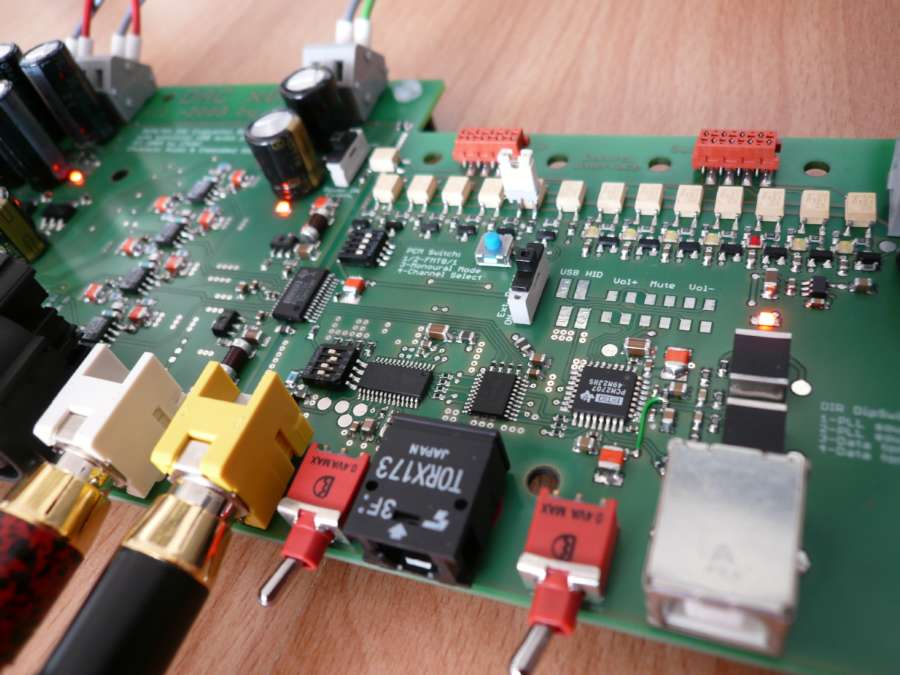

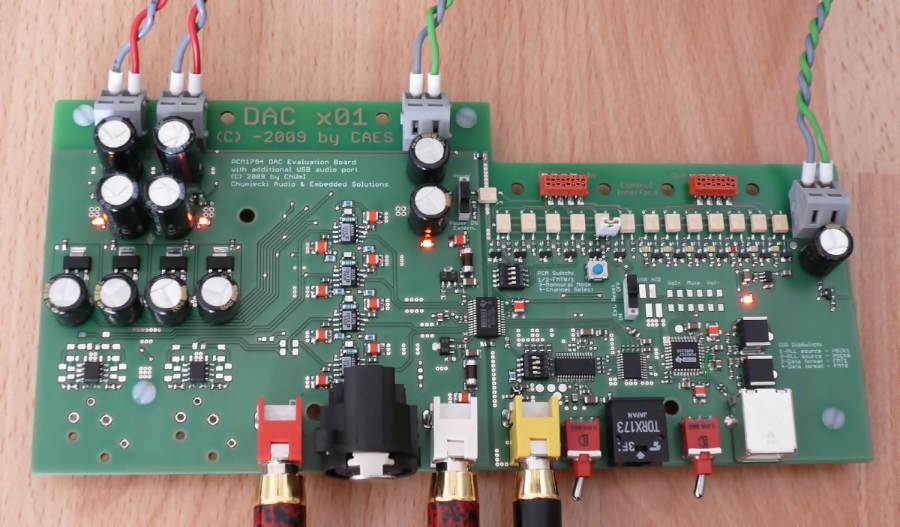

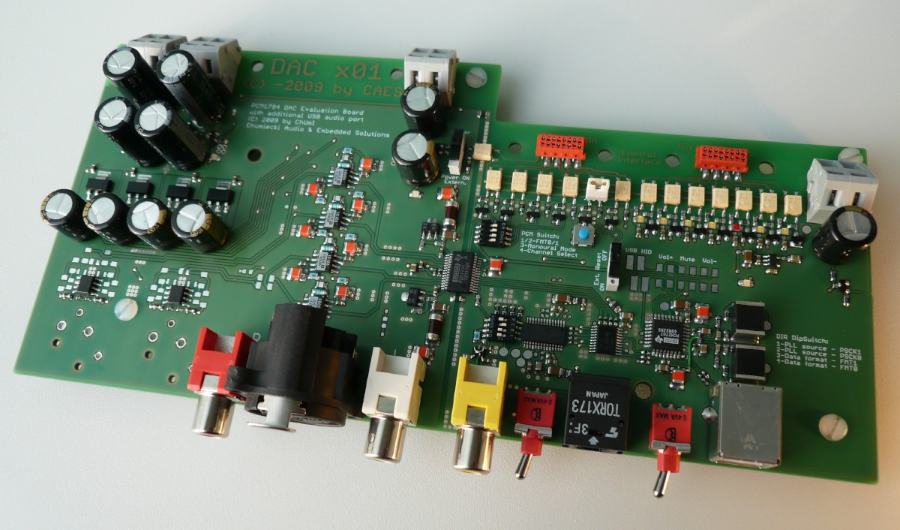

Kilkadziesiat godzin ciezkiej pracy i DAC juz gra :) Narazie sie wszystko wygrzewa - doslownie :) bo regulatpory napiecia dla analogowki i sekacja I/V sa mocno cieple, wiec nie bede wiele pisal o dzwieku - na to jeszcze przyjdzie pora :) powiem tylko, ze jak na stan zaraz po odpaleniu, to jest super - niesamowicie dynamicznie :) az sie chce sluchac wiecej i wiecej - i o to chyba chodzi :)



Bylo troche bledow i niedociagniec wiec tu i tam trzeba bylo plytke troche drutem usprawnic ale ogolnie calosc prezentuje sie calkiem calkiem. Zalaczam kilka fotek jak mi to wyszlo:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

jak bede mial chwilke to postaram sie odpalic tez stopien wyjsciowy w wersji symetrycznej ale musze jezszce troche sobie calosc posymulowac zeby nie dobierac wartosci elementow za duzo lutujac na plytce :) Jeszcze pare fotek kolejnych blokow - czesc cyfrowa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

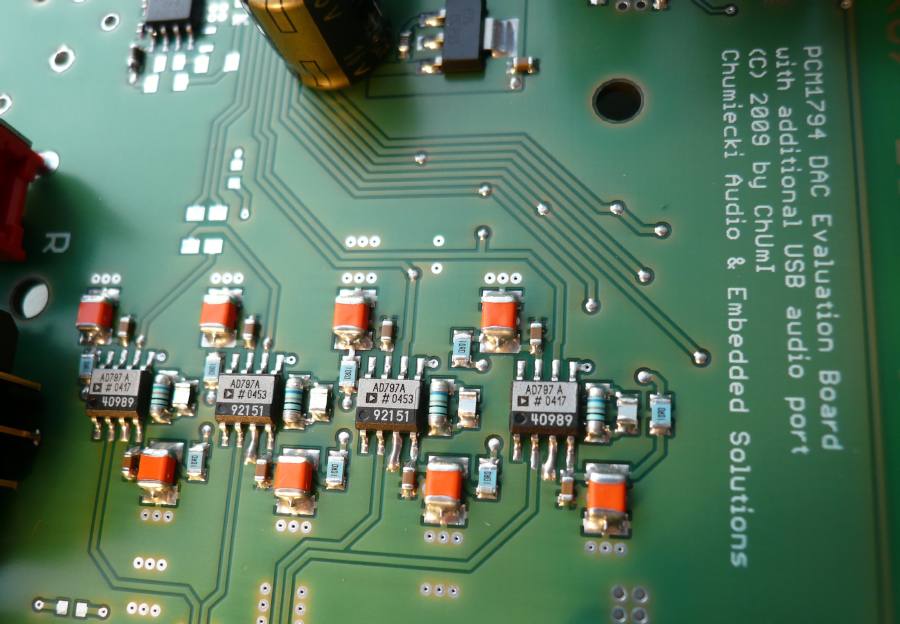

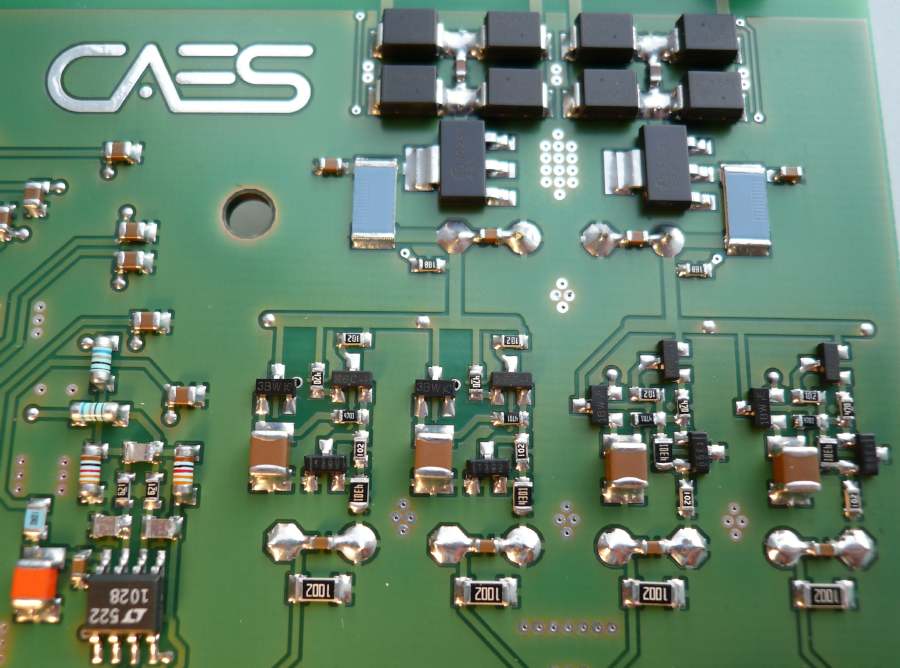

i czesc analogowa - regulatory napiecia, stopien I/V oraz stopien wyjsciowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

postaram sie naniesc wszystkie poprawki na schemat i jak tylko bedzie gotowy to dorzuce do watku :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

morris ~ odnosnie Twojego pytania o zamianie niektorych rezystorow 10R na ferryty - naturalnie masz absolutnie racje - w cyfrowce, w wiekszosci przypadkow duzo lepiej spisuja sie ferryty do filtrowania zasilania :) Zobacz na fotki - wiele rezystorow zastapily ferryty SMD - jak uzupelnie schemat to bedzie wiadomo jaki ferryt gdzie. Ogolnie tam gdzie zasilanie jest mocno cyfrowo zasmiecone ale nie ciagnie sie duzy prad dawalem ferryty typu HS firmy Würth 300-600R dla 100MHz, tam gdzie jest wieksze zapotrzebowanie na prad tam dawalem serie WB 60-120R dla 100MHz - zreszta staram sie powoli uzupelnic schemat to wszystko bedzie jasne :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drzejk0b]

Płytka pięknie się prezentuje. Czekam na jakieś pomiary np w RMAA ;)

BTW - jak to robisz że twoje płytki po montażu są zawsze takie czyste? Myjesz je izopropanolem w wanience ultradźwiękowej czy masz na to jakiś inny sposób?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

drzejk0b ~ prawie dobrze trafiles :) myje je izopropanolem ale nie w wanience ultradzwiekowej tylko w umywalce w lazience stara szczoteczka do zebow :) potem posusze troche dmuchawa na gorace powietrze i sa jak z linii produkcyjnej :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

a pomiary w RMAA porobie tylko to troche zajmie :( mam ostatnio urwanie glowy i do tego musze sobie porobic kable zeby podpiac sie do mojego Edirola bo standardowe we/wy audio w kompie ma raczej samo w sobie srednie parametry :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[psamp7777]

Fajne te układy AD797 - połączenie ultra niskich szumów małych zniekształceń szerokiego pasma ze wzmocnieniem w otwartej pętli tylko 20tys ??? (to nie pomyłka?) i parametrami DC godnymi solidnego wzmacniacza prądu stałego...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[psamp7777]

Płytki wyglądają bardzo ładnie, w jakiej firmie je wykonujesz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

psamp7777 ~ tak, plytki sa naprawde wysokiej jakosci, robie w zaprzyjaznionej lokalnej firmie w Niemczech

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - ceny niestety nie sa konkurencyjne w stosunku do naszych lokalnych firm w Polsce

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam]

Chumi, a będzie "grupowe" zamówienie wzorem poprzednich DACów na USB? Chętnie bym się pisał? Jaki jest w przybliżeniu koszt płytek i całości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Adam ~ jak by sie w przyszlosci zebralo wiecej osob to napewno mozna by zrobic grupowe zamowienie na plytke :) Mysle ze zanim takowe bedzie to jeszcze sporo czasu uplynie na dopracowywaniu konstrukcji :) Narazie poprawilem wszystki mniejsze i wieksze bledy ale dalej pracuje nad plytka. Przyznam sie ze nie wszytko dziala idealnie - w takiej wersji jak jest nie osiagta raczej 120dB dynamiki jak mowi dokumentacja do PCM1794 :) Bede nanosil wszystkie poprawki na schemat i jak bedezie w miare poprawiony to wrzuce kawalkami na forum, a moze i udostepnie w oryginalnej wersji EAGLE i PDF do sciagniecia bezposrednio z netu. Mysle ze jeszcze trzeba nad nim troche popracowac zeby robiac grupowe zamowienie skladac sobie naprawde dopracowany uklad :) Przede wszystkiem chcial bym zrobic interface USB ktory umozliwial by transfer 24bit / 96kHz ...



Co do kosztow to trudno mi jest powiedziec ... czesc elementow mam z sampli, czesc elementow to okazyjne zakupy na allegro i ebay'u a czesc elementow poprostu kupowalem w Farnell'u i slono placilem :) Moglbym sie pokusic i zrobic BOM wedlug cen np w Farnell'u zakladajac ze sie bierze np 10szt (jak to do grupowego zamowienia) + trzeba by sie zorientowac ile kosztowala by tej wielkosci porzadnie wykonana plytka drukowana zrobiona w jakims dobrym zakladzie. Niestzety ostatecznie nie podjal bym sie sam zorganizowania takiego zamowienia bo niestety kompletnie nie mial bym na to czasu :( Jedyna ewentualnosc to jak sam bede zamawial plytki dla siebie i elementy to moglbym dodatkowow skompletowac czesc trudniej dostepnych elementow na pare przetwornikow - niestety zainteresowani taka opcja musieli by sie liczyc z wyzszymi kosztami i plytki i elementow niz w takim typowym forumowym grupowym zamowieniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

a narazie polecam wszystkim ktorzy widza potencjalne mozliwosci tuningu czy jakiegokolwiek ustprawnienia konstrukcji o wrzucanie swoich pomyslow - kazdy pomysl czy sugestia bedzie dla mnie bardzo cenna i napewno mozna ja zaraz przetestowac i rozpatrzyc w zastosowaniu w nowej wersji ...



pierwsza moja sugestia - Co myslicie zeby odrazu dac na plytce dwa PCM1794 i puscic calosc w Monoural Mode ??? Mysle ze wpelni zbalansowana wersje powinna zagrac lepiej ...



chce tez watek umiescic na www.diyaudio.com i jeszcze jakims innym duzym forum moze ... co trzy glowy to nie jedna :)))
