problem z zasilaczem


mgmkom

Recommended Posts

Witam.

Składam preampa na bazie bufora DACT CT101:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

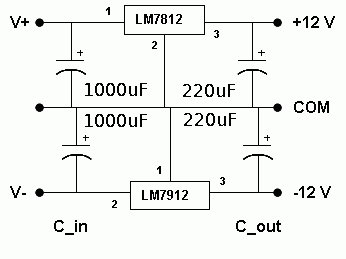

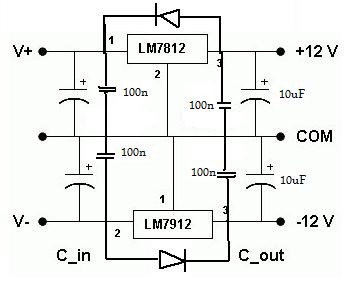

Zrobiłem do niego zasilacz wg. załączonego schematu.

Wszystko pracuje doskonale, ale jest jeden problem. W momencie wyłączenia zasilania bufor generuje na wyjściu liniowym napięcie stałe, które w porywach dochodzi do 0,7V. Efekt jest taki, że w momencie wyłączania pre w Gainclonie pojawił się silny warkot w głośnikach i wywaliło w nim bezpieczniki.

Pomierzyłem co mogłem i odkryłem, że kondensatory zasilacza rozładowują się nierównomiernie i w rezultacie przez kilkanaście sekund po wyłączeniu bufor dostaje zasilanie niesymetryczne i chyba w wyniku tego się wzbudza.

Rozwiązania są moim zdaniem dwa:

- dać sprzężenie galwaniczne na wyjściu, czyli krótko mówiąc kondensatory (nie chciałbym jednak niczego wprowadzać w tor sygnału;

- zastosować w zasilaczu układ natychmiast odcinający napięcie po wyłączeniu, lub w jakiś sposób natychmiastowo rozładowujący kondensatory.

Wdzięczny będę za jakieś sugestie.
