RATUNKU! Zwarłem kable(-+) głośnikowe


harvester88

Recommended Posts

Byłem szczesliwym posiadaczem wzmacnacza dual 1260 do czasu kiedy to tydzien temu kabel głosnikowy przegryzł pies;/

lewy kanał kompletnie umarł. Wskazowka w ogole sie nie podnosi mimo sygnalu z zewnatrz. Może ktoś zaradzi czy da sie jeszcze go jakos uratowac. Tyle co wybadałem to ze napewno spalil sie bezpiecznik na lewym kanale (na zdjęciu ten zielony po lewej stronie). ale jak wymienie go na dobry z prawego kanalu to objaw jest tylko taki ze glosnik glosno buczy i mocno zasysa membrane. Tak wiec co mogło pojsc doradzcie cos bo sie wlasnie dowiedzialem ze to jeden z poszukiwanych duali i zaczelo mi na nim naprawde zalezec;]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

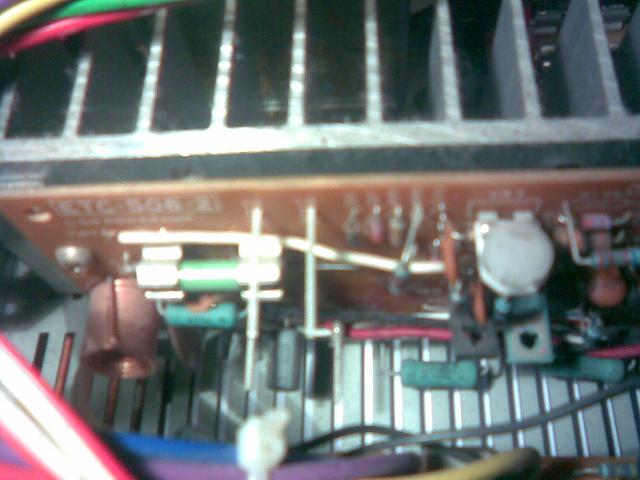

post-23734-100005045 1242337796_thumb.jpg

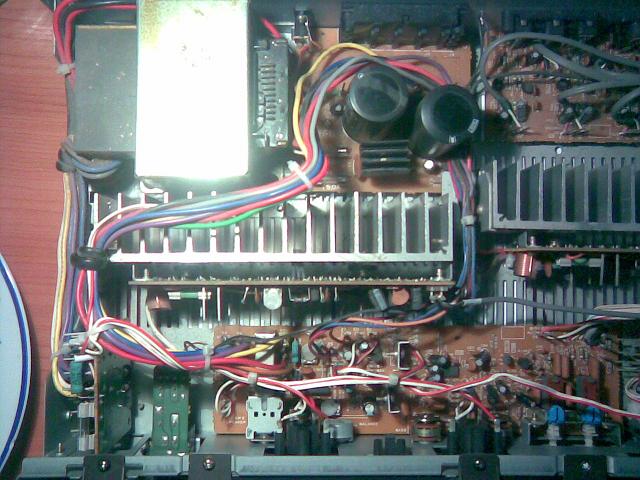

post-23734-100005046 1242337796_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

masz miernik?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W sensie taki multimetr? Mam ale niestety nie przy sobie w tej chwili;/

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Spaliłeś końcówkę. Jakbyś miał lampę w PP to by do tego nie doszło ;-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam Mirosław Andrejuk

Link to comment
Share on other sites

No dobra a da sie taka koncowke mocy gdzieś kupić i wymienić, jeśli tak to jakiego rzedu są to koszta?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Odczytaj z niej jaki to model i producent i szukaj. W serwisie duali powinni mieć o ile dalej ktoś takich końcówek używa. Koszta nie wiem jakie będą, dla Creeka 4330 para końcówek to około 40zł.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam Mirosław Andrejuk

Link to comment
Share on other sites

Czyli rozumiem że na nich to bedzie gdzieś napisane, bo z gory nie widac. A gdyby nie było napisane to da sie przy pomocy miernika dokonac jakis pomiarow ktore zidentyfikuja jakiego typu to koncowka i czy zamiennik jakis da sie zastosowac.

No i jeszcze Pytanie jak sprawdzic czy to napewno padly koncowki?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Napisane, a jak nie to znaleźć schemat i na nim będzie.

Zamienniki - nie słyszałem.

Czy to to? Na 90% tak, a jak się upewnić to niech mądrzejsi coś napiszą.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam Mirosław Andrejuk

Link to comment
Share on other sites

jak nie jestes elektronikiem to nic nie sprawdzisz. znajdz speca, idz do niego ze sprzetem i najlepiej z serwisowką (np tu

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) i sie dowiesz co poszło, czy sie dostanie czesci i za ile, i czy w ogole warto. a jak zamieścisz w "o sobie" zamiast cyferek informacje skąd jesteś i takie tam, to predzej ktoś cie powaznie potraktuje.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Na 100% padł tranzystor końcowy i jak Ci koledzy podpowiadają bez umiejętności elektronika nic nie zrobisz. Jednak aby ktoś nie przesadził Ci z kosztami to wiedz, że wymiana 2 tranzystorów (mimo, że padł jeden to wymienia się oba parowane) nie powinna przekroczyć 150zł. Tranzystory te wg schematu podesłanego przez Desanta to 2SC2579 i 2SA1104

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Rozumiem ze tranzystor koncowy to to zamontowane na radiatorze? Opyla mi sie w ogóle ta naprawa?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Te tranzystory kosztuja grosze (2,50-10zł). Myslicie ze jak juz je kupie to moge to oddac w rece elektronika hobbysty? Czy trzeba tutaj jakigos wielkiego doswiadczenia?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

A co tam do roboty, posmarować pastą termoprzewodzącą , przykręcić do radiatora, przylutować nóżki.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam Mirosław Andrejuk

Link to comment
Share on other sites

harvester88, 15 Maj 2009, 09:22

>Te tranzystory kosztuja grosze (2,50-10zł). Myslicie ze jak juz je kupie to moge to oddac w rece

>elektronika hobbysty? Czy trzeba tutaj jakigos wielkiego doswiadczenia?



L3VY, 15 Maj 2009, 09:58

>A co tam do roboty, posmarować pastą termoprzewodzącą , przykręcić do radiatora, przylutować nóżki.



Hobbysta też da sobie radę pod warunkiem, że wie jeszcze jak później wyregulować końcówkę po wymianie. Trzeba sprawdzić i ewentualnie wyregulować prąd spoczynkowy i ustawić zero napięcia na wyjściu. Pamietać aby trazystory zostały sparowane przed montażem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

A jak przy okazji wypruło stopień sterujący ?? To pierwszy lepszy hobbysta tez da rade ?? Przy takiej awarii na dobra sprawe może wypruc wszystko lącznie z trafem więc nie wiem skąd pewnośc po 2 zdjeciach że padły tylko stopnie koncowe.



Ja dalbym sobie spokój.... a za 2 stówki na allegro można dostac wzmacniacz lepszy od tego duala , dzialająci i z dzialającymi zabezpieczeniami ....

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No moze i dalbym sobie spokoj ale jak juz pisalem to jeden z lepszych duali. Ten wzmak jest naprawde dobry i w sumie czemu by sie przy nim nie pobawic i jeszcze miec satysfakcje ze sie naprawilo. Zwłaszcza ze koszta podzespołów sa niewielkie. Nie znam sie na tym i nie wiem co to jest stopien sterujący. Da sie to wymienic?

Zastanawia mnie ten dziwny obiaw z zasysaniem membrany glosnika. Wynika z tego ze napierdala duzym prądem ale tylko w jednym kierunku.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Maksymalnie mogły paść 4 tranzystory, choć objaw o którym piszesz wskazuje raczej na to że padła jedna strona czyli maks 2 Są to T27,29,31,33 wg schematu od Desanta. Jeśli wszystkie 4 to nieduża różnica, sterujące są jeszcze tańsze od końcowych, tolka trochę więcej pracy.



No i fakt oczywisty - satysfakcja murowana, zobaczysz wtedy jak nagle piecyk ślicznie gra, efekt lepszy od zmiany kabli.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

majkel - czyli rozumiem, że radzisz koledze bez żadnych ceregieli kupić te trany, i wstawić zamiast oryginalnych? i wykluczasz możliwość że coś po drodze się jeszcze zjarało i zwarło, i jak wstawi te nowe to z miejsca pojdą z dymem?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Desant, 15 Maj 2009, 15:32



Nie przyglądałem się bliżej schematom które zapodałeś i przyjąłem, że są od tego sprzętu o który pytał harvester88. Jeśli nie to sorry. Jeśli tak, to konstrukcja jest taka, że od zwarcia na wyjściu nic więcej raczej stać się nie mogło. Elektronik hobbysta da sobie radę. Jeśli faktycznie jest choć trochę elektronikiem, bo nie mylić z elektrykiem hobbystą.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ja patrze, że mój pies to anioł. Nigdy w życiu jeszcze mi nawet kapcia nie pogryzl nie mowiąc juz o elektronice. Kilka razy podchodzila do kolumn (bo to suczka), wąchała, ale żeby membranę chapnąć (jak niektóre na allegro), albo kabel...? W życiu! ide ją za to pogłaskać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

ja bym dodał by uwazać na zamienniki tych tranzystorów, ale jak buczy to raczej nie dobrze. trznzystory sie pala tak, ze nie przewodza lub przewodza w dwie strony, tak? wiec jak sie popalily w dwie to lipa.

powodzenia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

"Maksymalnie mogły paść 4 tranzystory, choć objaw o którym piszesz wskazuje raczej na to że padła jedna strona czyli maks 2 Są to T27,29,31,33 wg schematu od Desanta."



"Tranzystory te wg schematu podesłanego przez Desanta to 2SC2579 i 2SA1104"



To w takim razie które padły? te dwa 2SC2579 i 2SA1104 to sa rozumiem te koncowe co do radiatora sa przyłaczone? Bo na koncowkach sa po dwa takie przypadajace na kazdy kanał. Drugi kanał działa ok.

Przyznam sie ze z tych schematow niewiele rozumiem(zwlaszcza ze opisy po niemiecku).

A te T27,29,31,33 to co?

I jeszcze pytanie; czy takie byle jakie z tym oznaczeniem za 5zł beda tak samo dobre?



pzdr i dizeki za pomoc;]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

wydłubalem koncowke razem z radiatorem i jak patrze na te tranzystory o ktorych mowisz to sa to:

TR27 to C2824-Y a Tr31 to A1184-D. Jak w google wpisuje to tego pierwszego w ogole nie znajduje;/

Da sie w jakis sposob sprawdzic czy to one sie spalily?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Szukając tych tranków w necie dopisz do ich oznaczeń " 2S " czyli ... 2SC2824-Y ; 2SA1184-D



..... może wtedy się znajdą noty katalogowe ;) pzdr.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

i jeszcze ......

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



nie wiem czy oryginał , ale TOTO jest do zdobycia ;) i reszta też najpewniej. to pewnie będzie niedroga zabawa....... A MOŻE SIE UDAĆ.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wg schematu (obejrzyj go):

tr27 (tr28 2-gi kanał) - 2SC2824

tr29 (tr30 2-gi kanał) - 2SC2579

tr31 (tr32 2-gi kanał) - 2SA1184

tr33 (tr34 2-gi kanał) - 2SA1104



>To w takim razie które padły?

Na to odp. da pomiar (hobbysta elektronik będzie wiedział jak) Na 100% padł któryś z tranzystorów mocy lub oba, a więc tr29(tr30) lub tr33(tr34), ale jak to ktoś podpowiedział mógł(mogły) pociągnąć za sobą parę wstępną czyli tr27 i tr31 (tr28,tr32 II kan). Przypominam! końcówkę mocy trzeba sparować.



>wydłubalem koncowke razem z radiatorem i jak patrze na te tranzystory o ktorych mowisz to sa to:

>TR27 to C2824-Y a Tr31 to A1184-D. Jak w google wpisuje to tego pierwszego w ogole nie znajduje;/

wpisz pełną nazwę jak podałem wyżej(np. 2SC2824) i wyskakują, także odpowiedniki.



>Da sie w jakis sposob sprawdzic czy to one sie spalily?

Na to odp. da pomiar (hobbysta elektronik będzie wiedział jak)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W takim razie dzieki wszystkim za pomoc. Zdam relacje jak juz bede mial chwile czasu zeby z moim kumplem usiasc do tego.

Powiedzcie mi tylko jeszcze o co chodzi z tym parowaniem końcówek.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wystarczy żeby miały wzmocnienie prądowe prawie takie same lub mocno zbliżone (jak zmierzyć to chyba Twój kumpel będzie wiedział, a jak nie to google). Najlepiej od razu kupić parkę jeśli jest taka możliwość, ale w to wątpię. Tak wogóle z tego co popatrzyłem teraz na necie, to chyba będziesz musiał skorzystać z zamienników.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

"Wystarczy żeby miały wzmocnienie prądowe prawie takie same lub mocno zbliżone" tzn ze co? mozna to jakos ustawiac?? Rozumiem ze tu mowimy o tych koncowych tranzystorach? i je trzeba ze soba sparowac a nie z tymi z drugiego kanalu. Sorry ze ja takie glupie pytania zadaje ale niewiele z elektroniki kminie:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hej Ziomalu.

Masz z kim to zrobić?

Wzmacniacz wart jest reanimacji.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Archived

This topic is now archived and is closed to further replies.

  • Recently Browsing   0 members

    • No registered users viewing this page.
×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.


AdBlock blocking software detected!


Our website lives up to the displayed advertisements.
The ads are thematically related to the site and are not bothersome.

Please disable the AdBlock extension or blocking software while using the site.



Registered users can disable this message.
