SOHA CLONE MK III - projekt PCB

[Woper1]

Wylutowałem R7E.

Po załączeniu wzmacniacza LED4 świeci przez jakiś czas, do 10s, następnie gaśnie ale nie słychać nic w słuchawkach, potem słychać głośny trzask i gaśnie LED4 i zaczyna coś grać ale czy to można nazwać graniem, wszystkie dzwięki zniekształcone praktycznie same górne tony grają, i strasznie brum słychać.

Ale powoli do przodu, przynajmniej już coś wiedomo :)

Czekam na dalsze porady, wielkie dzięki Robertinus za zainteresowanie.



Pozdrawiam

Robert

[Robertinus]

Jakich konkretnie lamp używasz?

[Woper1]

ECC88 Siemens-Rohre NOS

[Woper1]

Jeszcze dokładniej

2 x ECC88 - matched pair - Siemens & Halske West Germany NOS/NIB



same GA2 Codes/Series - double stage O getter - good print



1 x ECC88 Siemens - Code on tube: GA2#6I - number 08019

1 x ECC88 Siemens - Code on tube: GA2#6I - number 08019



tested: 15/15 - 15,5/15 mA (100% NOS)

[gqsoft]

Jakie trafo? O jakiej mocy? Coś za bardzo siada napięcie żarzenia, jak na niezbyt prądożerne lampy...

[Woper1]

Trafo oryginalne z zamówienia forumowego - w kubku z nierdzewki polerowanej.

Jeden przewód niebieski (masa) z dwóch par (brązowy 15V, niebieski 0V) wisi w powietrzu, czy razem spiąć z drugim niebieskim podpiętym pod zacisk "0" ?

[Robertinus]

Właśnie też poszedłem tropem wydajności prądowej.

Na rezystorze R3P mamy spadek 1,9V.

Jakiej wartości rezystor R3P zastosowałeś?

Myślę, że probleniem jest w zasilaniu żarzenia a konkretnie jego pulsacji (odłączenie rezystroa R7E pozwoliło załączyć przekaźnik słuchawek).

Co do stuków, niewłaściwych czasów przekaźników i zniekształceń dźwieku zajmiemy sie w następnej kolejności.

[Woper1]

R3P ma wartość 4R7 3W - oryginalny z części do pcb.

Podłączyć razem niebieskie przewody do "0" na pcb ?. Przewód niebieski z pary brązowy i niebieski

[Luiis]

Przewody z uzwojeń wtórnych są w parach:

zawsze jest jeden szaro niebieski i brązowy albo czarny.

do zasilania anodowego służy para czarny i szaro-niebiesdki, którą wpinasz do zacisku X3.

Natomiast w zasilaniu +/- 15V należy do środkowego zacisku X2 (dla tego zasilania) podłączyć dwa przewody z różnych par: brązowy i szaro-niebieski.

Pozostałe przewody (jeden brązowy i drugi szartoniebieski) do skrajnych zacisków X2

[Woper1]

Dzięki Luiis za pomoc - źle miałem podłączony trafo.

Teraz się wszystko załącza "chyba" prawidłowo...

W punkcie H-12V mam wartość -13,22V i pomimo regulacji na potencjometrze P2P nie da się zmienić tej wartości.

Dzwięk w słuchawkach bardzo zniekształcony, gra sama góra i strasznie brumi...

[Luiis]

Woper1, 26 Kwi 2010, 12:06

>W punkcie H-12V mam wartość -13,22V i pomimo regulacji na potencjometrze P2P nie da się zmienić tej

>wartości.

.. a działa regulacja, w tym sensie czy reguluje się w jakąś stronę?

jesli tak mozesz zmienić wartości rezystorów ograniczających - tak by ustalić zakres regulacji.

[Woper1]

Właśnie nie da się zmniejszać ani zwiększać tej wartości.

Co trzeba za rezystory zmienic i na jakie.

W tym obszarze mam wszystkie części takie jak były w zestawie.

Co może powodować takie zniekształcenia dzwięku ?

[Robertinus]

Jeśli nie masz regulacji w żadnym zakresie to nie dobieraj rezystorów tylko wymień LM337, pewnie go uwaliłeś.

[Woper1]

Panowie jakieś cuda się jednak zdarzają.... :)

Nagle wszystko zaczęło grać.

Zaczął działać potencjometr koło stabilizatora i ustawiłem -12,6V.

Dźwięk w słuchawkach się pojawił, czysty i w pełnym paśmie :)

Jedynie chyba jeszcze trzeba wyregulować załączanie słuchawek bo się załączają po 10s na 2s potem zapala się led4 i gaśnie słuchawki i za 10s gaśnie led i słuchawki zaczynają grać bez wyłączania.

Więc trzeba do doregulować...

Jakie napięcia mam ustawić dokładnie dla tego typu lamp aby było wszystko ok ? Czy takie jak podane w instrukcji ? które opisałem powyżej ?

Ale się cieszę że ruszyło, nie mam pojęcia co się nagle stało :)

[Luiis]

Woper1, 26 Kwi 2010, 13:45



>Zaczął działać potencjometr koło stabilizatora i ustawiłem -12,6V.



.. teraz zwory jak dla 6,3V - wiadomo gdzie!



prąd katody - ok 2mA, a póżniej prąd końcówki ok 100mA.

Pewnie czytałeś manual ze 100 razy więc wiesz czym kręcić.

jeśli załacza się przekaźnik, to na początek doradzam zmienić kondy C6P; C7P na co najmniej 2200uF/25 - 35V.

[Woper1]

Prądy właśnie mam takie ustawione – standard

Co do kondensatorów to wymienię na 4700uF/25V – będzie ok ? czy jeszcze większe dać ?

Dziękuję wszystkim za pomoc w uruchomienia – wrażenia bezcenne :)

[Luiis]

Woper1, 27 Kwi 2010, 15:38





>Co do kondensatorów to wymienię na 4700uF/25V - będzie ok ? czy jeszcze większe dać ?



wystarczy..

[Woper1]

Ok, dzięki za odpowiedź...

Pozdrawiam

[Luiis]

Woper1, 27 Kwi 2010, 15:38



.. przy tak dużych kondensatorach w żarzeniu nie powinieneś mieć żadnych problemów nawet z "trudnymi" lampami.

Niedawno zaaplikowałem w podobnej konfiguracji lampy 6N23P-EW (zdaje się, ze podobne do ECC88), lampy zagrały bardzo ładnie, żadnych łopotów z mikrofonowaniem (co było zmorą w przypadku przeróżnych ECC88) i załączaniem się zabezpieczenia.

Dźwięk jest naprawdę na bardzo dobrym poziomie -już po paru godzinach grania, nie ma co prawda tak potężnego basu jak z E80CC.. ale nie jest źle. Zobaczymy za parę dni.

W odróżnieniu od poprzednich "rusków" czyli 6N2P-EW "23-ka" ma mniejsze wzmocnienie i gra bardziej "kulturalnie", dźwięk jest jakby od początku ułożony. Lampy grają przepiękną średnicą i bardzo jasno na górze. Zachęcam do wypróbowania, jeśli ktoś ma.

Przypominam sobie kłopoty z tą lampą w ver.2 spowodowane zbyt małą pojemnością w zasilaniu żarzenia, więc przy próbach tej lampy od razu doradzam tam co najmniej 2x2200uF (C6/7P).

[jazzby]

Witam



Zamontowałem dziś lampy E80CC Philipsa, oczywiście nie obyło się bez modyfikacji żarzenia opisanej przez Luiisa plus wymiana R3P z 4R7 na 1R z oryginalnym mogłem maxymalnie ustawić 11,4V, stąd mam pytanie czy zejście do wartości 1R niema negatywnego wpływu na filtrację napięcia żarzenia?



Lampki jeszcze nie wygrzane a już mogę powiedzieć że najlepsze jakie gościły w mojej Soha.

[Robertinus]

Jazzby, zwiększ pojemności obu elektrolitów przed i po R3P a będzie dobrze. Możesz zastosować nawet ponad 1500uF, spokojnie daj 2200uF. Rezystor R3P o oporności 1R jest OK.

Co do lamp Philipsa E80CC to też je mam, ale moje Siemensy ECC801S mają jednak lepszą rozdzielczość na średnicy i ostatecznie to one zostały zostały w układzie. Czasami zamieniam je na Telefunkeny ECC801S, ale jednak podświadomie wybieram Siemensy.

[jazzby]

Robertinus, 10 Maj 2010, 23:50



Kondensatory podmieniłem już na na Jamicony 2200uF/63V C7P i 2200uF/35V C6P.

Co do lampek to akurat ECC801S nie słuchałem, trochę drogie i ciężko je dostać:( E80CC udało mi się kupić na wolumenie w dość dobrej cenie, następne w kolejce do testu czekają 6N23P.

[kiku1]

Czy prace nad nową wersją MKIV trwają?

[jeremy]

Dalaczam sie do pytanie kolegi kiku1.

mk3 jeszscze ciepla, a tutaj juz za rogiem narodziny czwórki, to dowodzi jednego, wersja 3 miala byc wypas, wersja 4 bedzie jeszcze lepsza, i wcale nie chodzi o to zeby zajaczka zlapac, chodzi o to zaby gonic go ;-)

Dobra robota Panowie, mk3 jest swietna, z niecierpliwoscia czekam na mk4 ;-)

[Luiis]

kiku1, 11 Maj 2010, 09:28



>Czy prace nad nową wersją MKIV trwają?



... są zaawansowane.



jest też wersja MKIIIa, dla bardziej niecierpliwych zostanie udostępniona wcześniej;)

[andluc]

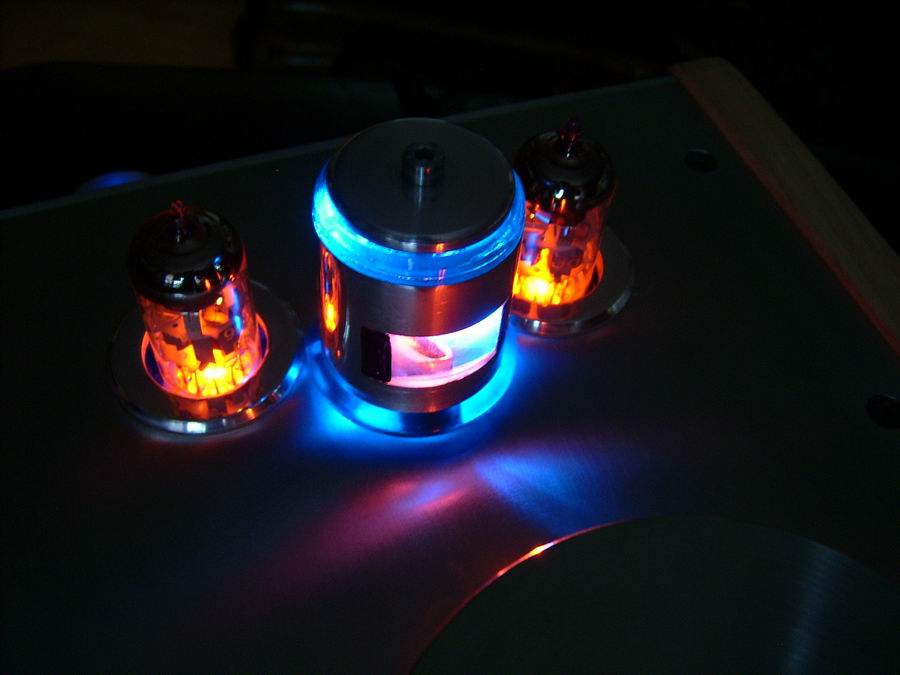

Witam wszystkich. Przdstawiam mój projekt obudowy. Ten element pomiędzy lampkami to taki iluminator,element bardziej fantazyjny niż konieczny ,niemniej jednak nadający urządzeniu klimat i stwarzajacy nastrój,szczególnie wieczorkiem. Ponadto zatyka on otwory do przestawiania zworek żarzenia lamp. Jest zbudowany na bolcach jak wtyczka więc łatwo to zdemontować. Proszę o słowa konstruktywnej krytyki. Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Dla mnie bomba. Bardzo mi się podoba. Starannie wykonana, a przede wszystkim przemyślana obudowa to jest tzw. "wisienka na torcie". Nie sztuka przecież polutować płytkę i uruchomić wzmacniacz na desce, tak jak wielokrotnie to czyniłem i wielu z tego forum również, lecz zakończyć dzieło porządnie wykonaną, estetyczną obudową. Gratuluję.

[artw]

piękne boczki

[Luiis]

andluc, 6 Cze 2010, 22:25



.. bardzo ładna:)

Jedyne co może bym zmienił to śrubki, na jakieś bardziej "stylowe"

Czy są już jakieś "wrażenia odsłuchowe"?

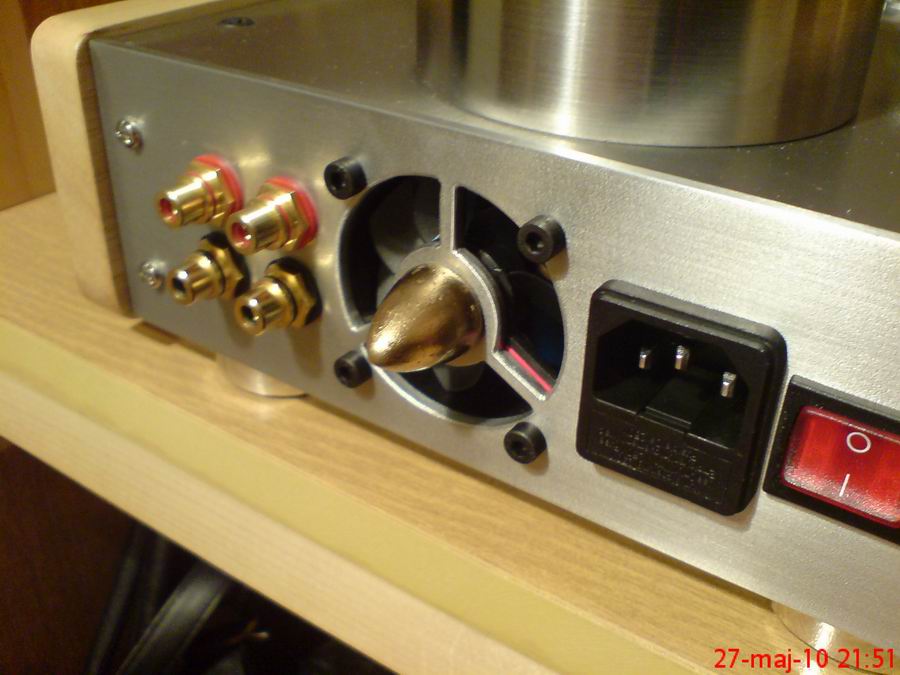

Rozumiem, że drugi komplet złącz RCA to wyjście pre, zdradzisz jak zrealizowane?

[andluc]

Luiis - to drugie RCA to będzie wyjście pre ale póki co to jest gniazdo przelotowe do kompaktu aby nie przekładać kabli a z tego co czytałem to nie jest to takie proste zrobić to wyjście i odseparować w taki sposób by nie stracić na jakości. Myslałem nad dodatkowym kondensatorem podpiętym do anody V1B, V2B i zbocznikowaniu go rezystorkiem do masy ale poczekam na jakieś sprawdzone rozwiązanie.

Te śrubki to rzeczywiście zmienię - jak dostanę jakieś ładne:-).

Pozdrawiam
