SOHA CLONE MK III - projekt PCB

[indian53]

Czy mógłbym prosić o dokumentację do SOHA MK III ?. Żaden z linków podanych w wątku nie działa, nie działają także linki na stronie republika/sohaII. Prośby wysłane na prywatne konta do kilku osób także nic nie dały.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Czy mógłbym prosić o dokumentację do SOHA MK III ?. Żaden z linków podanych w wątku nie działa, nie działają także linki na stronie republika/sohaII. Prośby wysłane na prywatne konta do kilku osób także nic nie dały.





cześć

mam tylko wykaz częsci i chyba schemat, podaj maila na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Czy mógłbym prosić o dokumentację do SOHA MK III ?. Żaden z linków podanych w wątku nie działa, nie działają także linki na stronie republika/sohaII. Prośby wysłane na prywatne konta do kilku osób także nic nie dały.



Przecież wysłałem Ci PW 04.12.2010 i tam masz wszystkie materiały.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indian53]

Przecież wysłałem Ci PW 04.12.2010 i tam masz wszystkie materiały.

Przykro mi ale niestety nie otrzymałem od Ciebie żadnego maila. Ale dostałem już schemat, BOM i myślę że teraz sobie poradzę.

Pozdrawiam

Indian53

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Może pomoże Ci w montażu rysunek układu elementów,

możesz go wydrukować i dopisać wartości.

Część wartości elementów uległa pewnym modyfikacjom w trakcie kolejnych uruchomień, więc może od razu montuj sprawdzone "w praniu"..;)

Poniżej podam wartości elementów które w swoich wzmakach zazwyczaj zmieniam:



1. C11P/C12P 150-300uF/400

2. R3P 4R2

3. C21P/C20P 100uF Rubycon ZL (OsCon)

4. P1P 5k

5. P2P1/P2P2 5k

6. C6P/C7P 2200uF/35V (C6P zwiększałem nawet do 4700uF)

7. C5L/R 470uF/35

8. R12R/L 2R2 max.4R2

9. R13R/L 750R

10.R14R/L 750R

11.R15R/L 1-1,2M (nie mniej niż 1M)

12.R7R/L 1k (1,2k)

13.R4L 200R zamiana opisu na PCB (pomyłka)

14.R2L 18k zamiana opisu na PCB (pomyłka)

15.P3P 500k (do 1M)

16.C23P nie montuję - w to miejsce można założyć diodę np. 1N4004

17.R1E/R2E 47k

18.rezystory RLED - przeważnie 820R do 1k

19. wartość rezystora R1R/L może być mniejsza - próbowałem np. 274R z dobrym skutkiem, ważne żeby ten rez. był dobrej jakości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drajek]

Witam

Wiem, że to nie w tym dziale, ale może tak przy okazji zostały komuś jakieś klamoty do Sohy MKIII, nie mogę ruszyć z miejsca bo mi elementów brakuje.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Grudnia 2010 przez drajek

[Tomek 1685]

Witam i pozdrawiam w Nowym Roku!

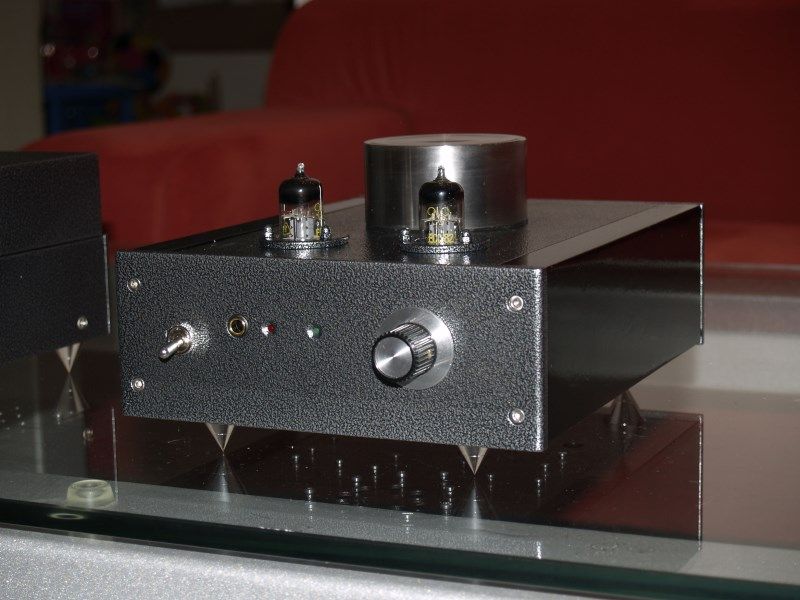

Się pochwalę, bo wreszcie sprężyłem się i wykończyłem rozgrzebane SOHY II i III.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rytek]

Witam,

pozwolę się podczepić pod temat, ponieważ potrzebuję pomocy od osób znających się na tym układzie.



Posiadam soha III i mam problem z samoistnym wyłączaniem się wzmacniacza. Mianowicie przy pewnych głośnościach (około godziny 9 i wyższych) wzmacniacz potrafi zaserwować mi serię wyłączeń wyjścia słuchawkowego (prawa dioda gaśnie, lewa cały czas się świeci). Zanim zaczęły pojawiać się te problemy, wzmacniacz grał na dość wysokim poziomie głośności (godzina 12) przez około godzinę i nic się nie działo. Nie wiem czym może być to spowodowane. Przy niższych głośnościach jest ok.



Używam lamp Phillips ECC82. Słuchawki to Allessandro MS1.



Proszę o pomoc.



Z góry dziękuję, rytek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mac_1]

Można zapytać jak idą pracę nad nową wersją Mk. IV? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

> rytek

> mam problem z samoistnym wyłączaniem się wzmacniacza



Szukaj wskazówek w okolicach stron 20-22 tego wątku.



W dużym skrócie załączanie się zabezpieczenia może mieć kilka przyczyn:

- niepoprawny punkt pracy lamp (lub nieodpowiednie lampy: o nieodpowiedniej charakterystyce, zbyt zużyte lub uszkodzone),

- zbyt słabe filtrowanie/ stabilizacja napięć - tak anodowego jak i żarzenia(!)

- zbyt duży poziom sygnału wejściowego w stosunku do napięcia siatki,

- trzeszczący potencjometr wejściowy.



Z całą pewnością uzyskanie w 100% stabilnej pracy wzmaka jest możliwe.

Życzę powodzenia!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rytek]

Problem został rozwiązany :)



Okazało się, że taki stan rzeczy powodowało zbyt dużo urządzeń podłączonych do jednego gniazdka. Soha jest na tyle czuła, że przy małych spadkach napięcia po prostu włączała zabezpieczenie. Teraz mam podłączonego tylko DACa i SOHĘ i jest w porządku :)



Mimo wszystko dziękuję za pomoc, jestem bogatszy o trochę wiedzy na temat SOHY :)



Pozdrawiam, Rytek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Problem został rozwiązany :)



Okazało się, że taki stan rzeczy powodowało zbyt dużo urządzeń podłączonych do jednego gniazdka. Soha jest na tyle czuła, że przy małych spadkach napięcia po prostu włączała zabezpieczenie.

Coś jest nie tak.

1 - jakie masz napięcia AC na trafie?

2 - jakie masz napięcie anodowe i czy daje się regulować przez P1P?

3 - jakie masz napięcie na kondensatorze C6P?

4 - jakiej wartości rezystor R3P zastosowałeś?



Czy jeśli odlutujesz jedną końcówkę C6E (10uF) lub jedną nogę R7E to dalej wzmak jest taki wrażliwy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drajek]

Witam

Pytanie do znawców tematu czy można zastosować inny rodzaj kondensatorów niż MKT bez strat na jakości, oraz prosiłbym o podanie jakie zamienniki tranzystorów można zastoswać - chodzi głównie o TIP152 i 2SC4793.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Witam

Pytanie do znawców tematu czy można zastosować inny rodzaj kondensatorów niż MKT bez strat na jakości, oraz prosiłbym o podanie jakie zamienniki tranzystorów można zastoswać - chodzi głównie o TIP152 i 2SC4793.

Kondensatory mogą być typu MKP - są nawet lepsze od MKT, 2SC4793 możesz zamienić na BD139, 2SC3422, 2SC4382 i pewnie wiele innych, z którymi można poeksperymentować.

TIP152 to tranzystor wysokonapięciowy, kupisz go na Allegro u Mark_2006.

Jeśli nie masz wiedzy / doświadczenia w dziedzinie elektroniki to raczej unikaj eksperymentów, w tym wątku jest dość dużo wiedzy by poskładać dobrze działający wzmak.

Uważaj na napięcie anodowe i jeśli koniecznie chcesz eksperymentować to najpierw odpal Soha na dedykowanych częściach a później dopiero podstawiaj wymieniaj i modyfikuj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drajek]

Dzięki za szybką odpowiedź, nie chodzi o eksperymenty, tylko o ewnetualną większą dostępność czasami elementów zamiennych. Nie chcę robić nic co by mogło mieć negatywny wpływ na efekt końcowy. Moja wiedza w tej chwili nie pozwala mi na samodzielną modyfikację i nawet nie planuję tego robić. Umiejętności pozwolą mi jedynie na wierne wykonanie zaprojektowanego przez kogoś urządzenia i tego sie trzymam:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Można zapytać jak idą pracę nad nową wersją Mk. IV? :)





Projekt jest gotowy, prototyp jeszcze nie - zatem przed przesłuchaniem nie będą go w pełni publikował.

Pewne bloki modyfikuję w tzw. międzyczasie gdyż uważam obecnie za bezcelowe zbytnie komplikowanie wzmacniacza.

Jednak bardzo chciałbym wypróbować zasilacz impulsowy do żarzenia lamp, który aplikuję za zgodą Pete Milleta.

Mam praktycznie wszystkie części (poza jednym filtrem wejściowym) do tego bloku. Płytkę zlecam niebawem w "prototypy.pl"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawsim]

Witam Szanowne Grono!



Jestem użytkownikiem SOHY MK III na lampach Siemens ECC 801S, ale nie bardzo doświadczonym elektronikiem.

Jeśli chciałbym wypróbować lampy Siemens CCa, to co muszę zmienić we wzmaku?

Czy wystarczy tylko przełożyć zworki te obok lampek?

Proszę o konkretne podpowiedzi, ponieważ te lampy są bardzo drogie i szkoda byłoby je uwalić:)



Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Lutego 2011 przez slawsim

[Luiis]

Witam Szanowne Grono!



Jestem użytkownikiem SOHY MK III na lampach Siemens ECC 801S, ale nie bardzo doświadczonym elektronikiem.

Jeśli chciałbym wypróbować lampy Siemens CCa, to co muszę zmienić we wzmaku?

Czy wystarczy tylko przełożyć zworki te obok lampek?

Proszę o konkretne podpowiedzi, ponieważ te lampy są bardzo drogie i szkoda byłoby je uwalić:)



Pozdrawiam!



ECC801S to odpowiednik 12AT7 - żarzenie 12,6V - natomiast CCa to E88CC (9622 itp) zatem ustawiasz zworami żarzenie na 6,3V (zgodnie z instrukcją na tym forum).

Innych parametrów możesz nie zmieniać.

BTW, 801S - to również zacne bańki ;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Lutego 2011 przez Luiis

[slawsim]

Luiis! Dzięki za szybką odpowiedź. Przyznam się, że moja SOHA wyszła spod ręki Robertinusa (pozdrawiam!) i uruchamiałem ją na ECC81 RFT. Grają dość szorstko gdy dziś je porównuję do 801S.

Dzięki namowie Roberta używam ECC 801S i nie żałuję, mam dobrą scenę, wiele szczegółów, ale w basie nadal odczuwam niedosyt, tzn. on jest. Sennki potrafią nisko mruknąć, struny Fendera Marcusa Millera są bardzo czytelne i mają swoją masę, ale brakuje mi mocnego kopnięcia stopy perkusji, dlatego chcę wypróbować inne lampy.



P.S.

Do administratora! Niechcący założyłem oddzielny temat. Proszę o usunięcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Lutego 2011 przez slawsim

[Luiis]

Luiis! Dzięki za szybką odpowiedź. Przyznam się, że moja SOHA wyszła spod ręki Robertinusa (pozdrawiam!) i uruchamiałem ją na ECC81 RFT. Grają dość szorstko gdy dziś je porównuję do 801S.

Dzięki namowie Roberta używam ECC 801S i nie żałuję, mam dobrą scenę, wiele szczegółów, ale w basie nadal odczuwam niedosyt, tzn. on jest. Sennki potrafią nisko mruknąć, struny Fendera Marcusa Millera są bardzo czytelne i mają swoją masę, ale brakuje mi mocnego kopnięcia stopy perkusji, dlatego chcę wypróbować inne lampy.



P.S.

Do administratora! Niechcący założyłem oddzielny temat. Proszę o usunięcie.



..wypełnienie w niskich tonach czy też ich nadmiar lub niedosyt zależy też w dużej mierze od rodzaju i pojemności kondensatora C1L/R.

U mnie sprawdził się teflon z policarbonem (2x0,1uf równolegle) ale wiem że koledzy z powodzeniem stosowali np. Jantzen Silver i inne jeszcze lepsze kondy.

Możesz na próbę dolutować równolegle jakąś małą pojemność (np. 0,1uF) i porównać efekt na tych lampach których używasz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[P.P]

Ponieważ co chwile ktoś czegoś szuka umieszczę tu

linki do dokumentacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja więcej nie mam.

Pamiętajcie o nowym spisie elementów.Stary zostawiłem do porównania

bo większość opisów w temacie odnosi się do tej konfiguracji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lutego 2011 przez P.P

[Robertinus]

Dobra robota P.P - dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kiku1]

a jak prace nad mkIV?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

a jak prace nad mkIV?



.. od ostatniego wpisu na ten temat nic nowego się nie wydarzyło..;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawsim]

Witam!

Mam pytanie do Luiisa. Kiedyś napisałeś, że zmieniłeś tandem kondensatorów sprzęgających z 0,1 uF/SCR + 0,1uF/CRC na 0,1uF/Ruski FT2 + CRC 0,1uF.

Czy mógłbyś coś więcej podać np ich symbole, markę i gdzie je zdobyć. Myślę, że to wyleczy mój problem z basem.

Obecnie testuję wypożyczone lampy ECC81 Marconi. Porównywałem z Siemensami ECC801S i CCa. Marconi grają czyściej i bardziej jakby analogowo.

Ktoś powie, że mają niski symbol w oznaczeniu, ale można się naprawdę pomylić:)

A wracając do kondów będę bardzo wdzięczny za Twoje podpowiedzi Luiis.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Witam!

Mam pytanie do Luiisa. Kiedyś napisałeś, że zmieniłeś tandem kondensatorów sprzęgających z 0,1 uF/SCR + 0,1uF/CRC na 0,1uF/Ruski FT2 + CRC 0,1uF.

Czy mógłbyś coś więcej podać np ich symbole, markę i gdzie je zdobyć. Myślę, że to wyleczy mój problem z basem.

Obecnie testuję wypożyczone lampy ECC81 Marconi. Porównywałem z Siemensami ECC801S i CCa. Marconi grają czyściej i bardziej jakby analogowo.

Ktoś powie, że mają niski symbol w oznaczeniu, ale można się naprawdę pomylić:)

A wracając do kondów będę bardzo wdzięczny za Twoje podpowiedzi Luiis.

Pozdrawiam.



..tak, to prawda, od tamtej pory unikam polipropylenowych SCR'ów 0,1uF/400 bo się w tym miejscu nie sprawdziły.

Zapewne istnieje sporo dobrych kondów tej firmy, ale ja nie miałem okazji ich testować.

Natomiast wspomniany tandem CRC/FT2 2x0,1uF/400V świetnie się spisuje.Osobno te kondy też "grają" dobrze, ale razem bas naprawdę ma barwę i "potęgę".

Ostatnio kolega Vuy pisał mi, że u niego najlepiej wypada Silver Jensen, niestety do takich kondów nie mam dostępu.

Ruskie teflony czasami bywają na alledrogo, jednak chyba rzadko... natomiast wspomniane CRC to mój stary zapas z tzw. szuflady. Kondensator produkowany swego czasu w firmie Components Research obecnie to jest chyba Arizona Capacitors Inc.

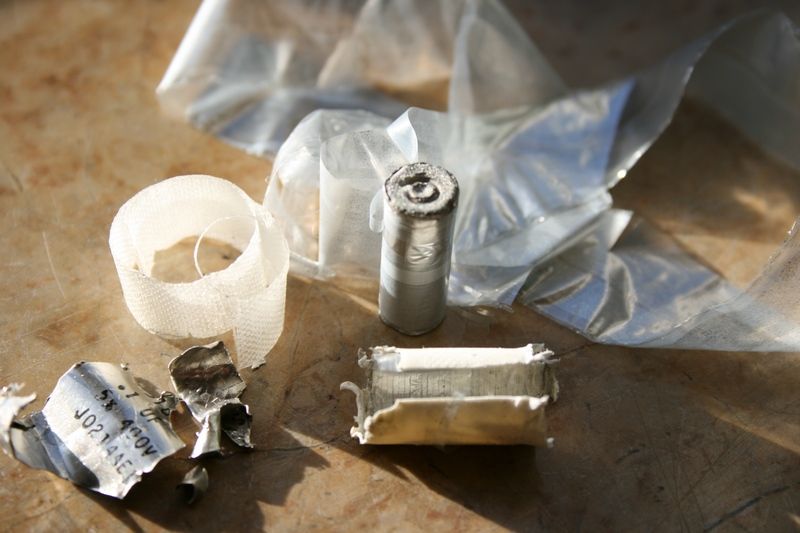

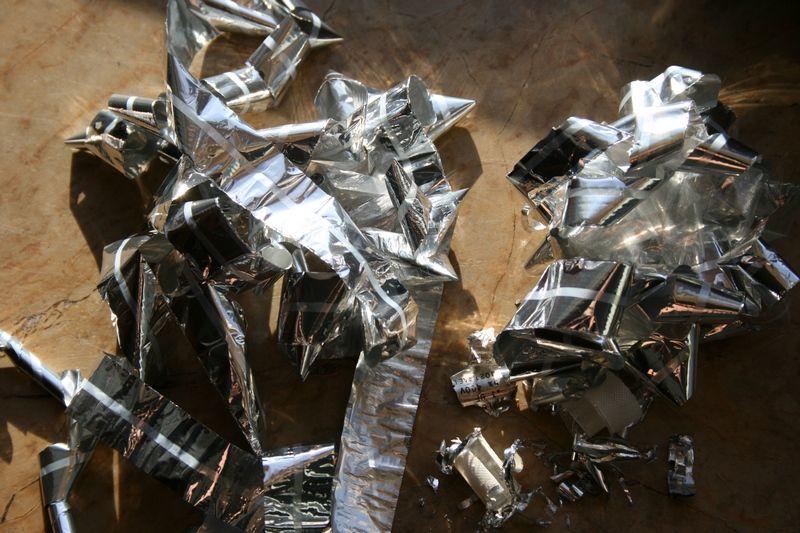

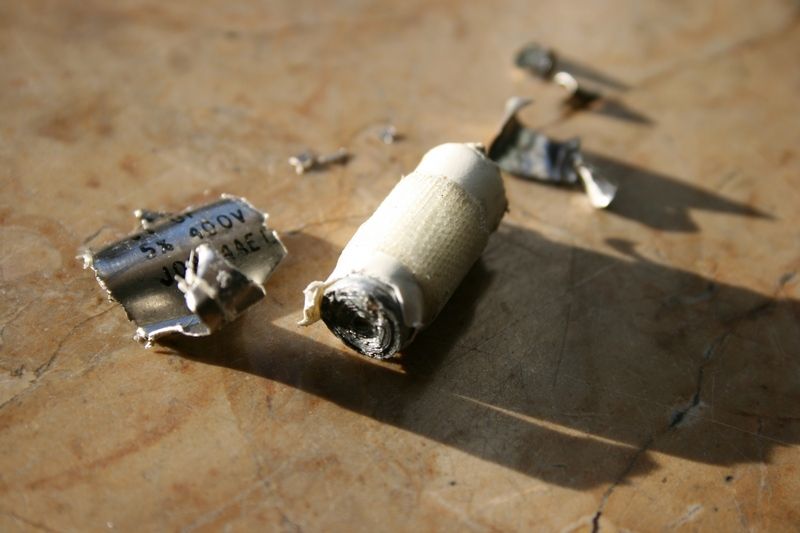

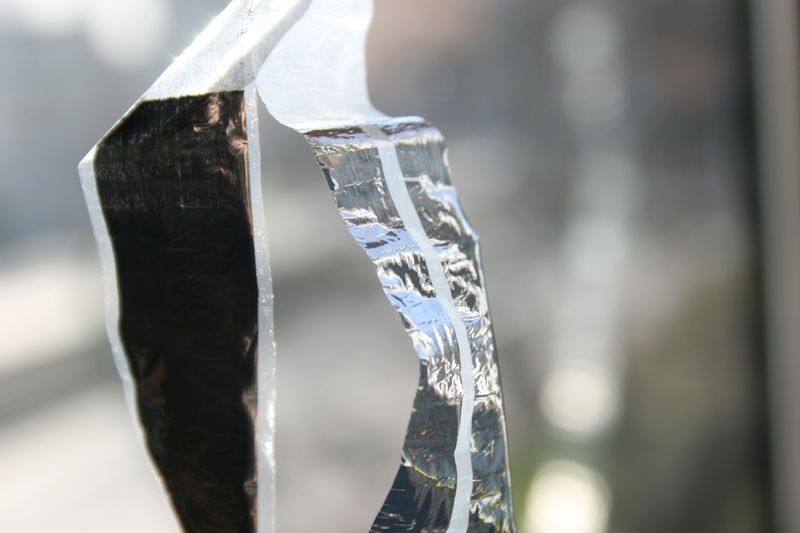

Oznaczenie tego konda to: CRC 12517 M83421/01 5167S 0.1UF 5% 400V. Nie dysponuję notą katalogową (znikła po jakiejś awarii kompa, a nie chce mi sie ponownie kopać w necie;) mam za to zdjęcia tzw. rozbierane:)





..sporo tego było:))

Slawsim napisz do mnie na PW, może znajdę jeszcze kilka tych crc. Ciekawy jestem czy u Ciebie się sprawdzą?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lutego 2011 przez Luiis

[drajek]

Witam

Powiedzcie mi gdzie można kupić podstawki do lamp w rozsądnej cenie, z tego co widzę to nawet nikt się nie pozbywa. Te które były przez Was wykorzystane i zamawiane mają otwór w środku, co jest nie bez znaczenia, w związku z zastosowaniem podświetlenia lamp. Ja dysponuję niestety tylko dzielonymi, nitowanymi przez środek, które raczej nie do końca sprawdzą się w tym projekcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Ja kupowałem na Allegro. Wystarczy wpisać w zakładce rtv i agd hasło noval.

A tak w ogóle podświetlanie lamp nie ma znaczenia dla działania wzmacniacza, więc możesz zastosować swoje podstawki bez otworów. Ja wlutowałem podświetlanie jedynie w pierwszym zlożonym egzemplarzu i stwierdziłem, że to wątpliwej urody zabieg estetyczny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asimo]

Witam wszystkich serdecznie, jestem nowy na forum. Bardzo zainteresował mnie projekt SOHA III. Czy ma ktoś pliki w formacie Gerber do zrobienia PCB? Ewentualnie może ma ktoś do odsprzedania takową płytkę? Będę wdzięczny za każdą pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Może ktoś będzie zainteresowany.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
