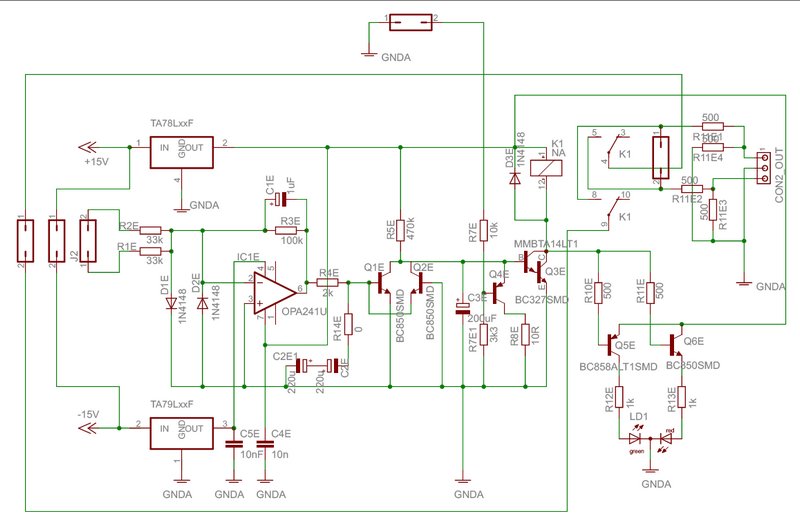

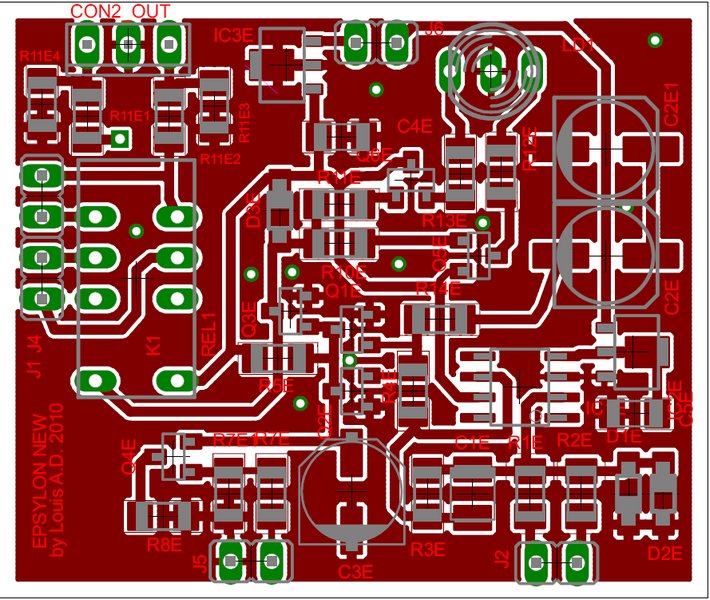

SOHA CLONE MK III - projekt PCB

Woper1 · 7 Czerwca 2010

Panowie a ja mam pytanie związane ze sterowaniem wiatraka. Popełniłem to na jednym tranzystorze ale nie działa tak jak powinno, tzn. wiatrak pracuje na stałych obrotach przez cały czas. Powinien się rozkręcać na wysokich obrotach po czym zwalniać do prawie nie słyszalnych.

Proszę spójrzcie na to co narysowałem, i poradźcie co nie tak.

Z góry dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 7 Czerwca 2010

a i jeszcze schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

lolo234 · 7 Czerwca 2010

Dziwny ten schemat, w zasadzie to działanie jego ogranicza się do załączenia lub wyłączenia prądu dla wiatraka. Zrób wtórnik emiterowy na jakimś BD635 gdzie w obwodzie bazy wstaw czujnik temp. KTY 81 dobrany w zależności od potrzeb

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - bo chyba chodzi ci o "dopasowanie" przepływu powietrza do aktualnej temp. w obudowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 7 Czerwca 2010

Tranzystor zastosowany to BC517

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 7 Czerwca 2010

Schemat z projektu kolegi gqsoft (poniżej), tylko dwa tranzystory zostały zastąpione jednym tak jak kolega Luiis zrobił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 7 Czerwca 2010

lolo234, 7 Cze 2010, 20:38

>Dziwny ten schemat, w zasadzie to działanie jego ogranicza się do załączenia lub wyłączenia prądu

>dla wiatraka. Zrób wtórnik emiterowy na jakimś BD635 gdzie w obwodzie bazy wstaw czujnik temp. KTY

>81 dobrany w zależności od potrzeb

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - bo chyba chodzi

>ci o "dopasowanie" przepływu powietrza do aktualnej temp. w obudowie.

Myślę, że aż tak "rozbudowany" układ nie jest tutaj potrzebny, chodzi jedynie o cichą pracę wiatraka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 7 Czerwca 2010

Woper1, 7 Cze 2010, 20:43

układ dwóch tranzystorów o dużym wzmocnieniu działa prawie zawsze lepiej od pojedynczego darlingtona (zresztą kilka, które zrobiłem na pojedynczym też działało), czasem tran się uwala zaraz po starcie i nie wiem dlaczego..;)

Nie sprawdzałem tego tylko szybko wymieniałem tranzystor..

W moim ostatnim układzie zastosowałem rezystor 9k i kondensator 39uF - (i czerwoną diodę, bo takie leżało w szufladzie;) pewnie to niewiele zmieniło, ale wentylator rozpędza się szybciej.

Jeśli zastosujesz spory rezystor ograniczający napięcie np. 325R to po zatkaniu tranzystorów spadek nap. będzie tak duży, że wentylator 12V ledwo się kręci, a na pewno sam nie ruszy bez tego "klucza".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

andluc · 8 Czerwca 2010

Witam, Panowie jeśli chodzi o wentylator to generalnie trzeba wybrać cichy i w miarę wydajny a to czy on sie bedzie kręcił jednostajnie czy z przyśpieszeniem zaleznym od wysterowania wzmacniacza to już naprawdę nie jest takie ważne.Ja rozwiązałem to w ten sposób,że zastosowałem wentylator cichy i podłączyłem go pod stabilizator nap ujemnego 5V i oczywiście wysterowałem z nap. żarzenia, które również jest ujemne względem masy. wentylator startuje z opóźnieniem i kręci się cicho ale skutecznie.Oczywiście stabilizator nalezy zablokować 0,1uF do masy od wejścia i wyjscia.A to czy on bedzie cichy to kwestia doboru wentylatora. Mój startuje od 4,8V.

To wszystko - pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dinus · 9 Czerwca 2010

Witam,

Opiszę Wam ciekawy patent, który może przydać się Wam na przyszłość, a wypróbowałem dzisiaj na ściance tylnej obudowy od Sohy III.

Wzmacniacz grał u mnie do tej pory bez obudowy, aż dostałem ultimatum, albo to ładnie obudujesz, albo kosz. :/

To się zabrałem do roboty, ale ścianka tylna ze wspólnego zamówienia fatalnie wygląda z przestrzałami. Wiem, było jak to wyczyścić, ale nie miałem włókniny ściernej w domu. Myślę sobie może jest jakiś inny sposób, więc biorę za telefon i dzwonię do kumpla, złotej rączki. Opisuję temat, a on na to, sprawa prosta ja drut. Potrzebujesz 1,5l gorącej wody (80-90 stopni) oraz kreta do przepychania rur. Wsypujesz do umywalki dwie nakrętki kreta, zalewasz tą wodą, delikatnie wymieszasz i włóż ściankę do tego roztworu na 30 minut. Wszystko musi być bardzo ostrożnie zrobione, najlepiej w masce na ustach i ochronnych okularach.

Nie wiele myśląc, tak też zrobiłem. W roztworze zaczęło wrzeć, ale nic, jak kazał tak trzymam 30 minut. Na powierzchni roztworu zrobiła się brązowa piana, jakby z brudu. Po tym czasie wyciągnąłem ściankę przy pomocy patyczka od szaszłyków. Ścianka zrobiła się delikatnie brązowa, ale nalot umyłem bez problemu pod bieżącą wodą. Przestrzały prawie znikły, zostały może dwie głębsze ryski przy dwóch otworach. Reszta gładka jak pupa niemowlaka. Jutro powtórzę kąpiel, aby całkowicie te rysy wyeliminować. :)

Pozdrawiam

d

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 10 Czerwca 2010

dinus, 9 Cze 2010, 20:05

.. ciekawy sposób, a ścianka (jeśli była czarna) nie odbarwiła się w tej kąpieli?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

drzejk0b · 10 Czerwca 2010

Temat matowienia aluminium był już poruszany na forum:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 10 Czerwca 2010

drzejk0b, 10 Cze 2010, 14:17

>Temat matowienia aluminium był już poruszany na forum:

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... a niby co mi ma ten wątek wyjaśnić? bo nie bardzo rozumiem...;)

To tak jak byś mi napisał: wygoogluj sobie o matowieniu aluminium..

Jeśli śledziłeś TEN wątek od początku to pewnie wiesz o jakie "przestrzały" chodziło Dinusowi... ;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dinus · 10 Czerwca 2010

Zrobiłem kąpiel jasnej obudowy, nie wiem co by się stało z czarną.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 10 Czerwca 2010

aha, tak też myśłałam..

Sądzę że czarna by się wybieliła;)

Musisz chyba teraz zamknąć ponownie pory w tlenku glinu, np. przez kąpiel w b. gorącej wodzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 10 Czerwca 2010

a'propos barwienia na czarno, nie wiem jakiego barwnika używają formy galwanizacyjne, ale próboałęm kiedyś czarnej farby do włosów (rozpuszczalna w wodzie) z dobrym skutkiem.

Tymczasem jednak zamaskowałem pozostałości po przestrzałach w czarnym deklu permanentnym flamastrem - prawie nie widać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 10 Czerwca 2010

Ja zrobiłem to samo i jest ok :)

Muszę się zebrać i zrobić parę fotek, to wystawie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 16 Czerwca 2010

Tak jak obiecałem, pochwalę się fotkami.

Obudowa z forumowego zamówienia, lecz tylny panel mocno zmodyfikowany, mianowicie:

- wejścia RCA

- nietypowe złącze pod USB

- wyjście D-OUT

- wejście/wyjście 12V

- przełącznik do załączania bez pilota.

Z przodu nie ma żadnych przycisków, cała Soha sterowana jest za pomocą pilota:

- załączanie/wyłączanie

- selektor RCA/DAC USB

- wyciszanie słuchawek

- załączanie wiatraka

- sterowanie głośnością - Alps z silniczkiem

Jest to przejściowa obudowa, ale projekt uważam za udany i zostanie w przyszłości przeniesiony w obudowę z drewna, która będzie jednym z segmentów zestawu audio, który mam w planach.

Jeszcze raz podziękowania dla twórców - było warto.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 16 Czerwca 2010

A, i fotki oczywiście...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 16 Czerwca 2010

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 16 Czerwca 2010

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 16 Czerwca 2010

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 16 Czerwca 2010

last one

Przepraszam za taką jakość zdjęć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 17 Czerwca 2010

W odpowiedzi na liczne pytanie jakie kondy 220nF są na pcb Sohy i gdzie je kupiłem, odpowiedam

Mundorf Mcap ZN 630V 0.22uF Tin Foil kupione na angielskim e-bay.

Pozdrawiam

Robert

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 17 Czerwca 2010

Woper1, 16 Cze 2010, 22:27

..Bardzo ładnie i pomysłowo:)

sporo musiałeś się natrudzić, żeby upchnąć dodatkowe moduły w i tak ciasną obudowę, gratulacje.

Ciekawi mnie jak spisują się tak dobre kondy sprzęgające w MKIII, czy robiłeś jakiś porównania z innymi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Woper1 · 17 Czerwca 2010

Ciasno jest niesamowicie, w pewnym momencie myślałem że się już poddam, ale w nocy przyśniła mi się trochę inna koncepcja rozmieszczenia płytek w środku i na drugi dzień się udało :) Duży problem miałem z kablami bo są grube i podwójnie ekranowane i nie chciały się zmieścić między radiatory a obudowę więc musiałem przełożyć je między radiatorami. Dobrze, że nic nie brumi i nie ma przydźwięku bo chyba bym się załamał.

Co do kondensatorów nie próbowałem innych bo nie mam.

Pamiętasz Luiis jak się Ciebie radziłem jakie dać kondy i lampy.

Znalazłem takie co mnie interesowały Ty powiedziałeś ok i wziołem, nie żałuję bo gra super.

Kiedyś jak będę miał jakieś kondy to pewnie zmienię z ciekawości i posłucham różnicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 17 Czerwca 2010

Woper1, 17 Cze 2010, 18:09

>Znalazłem takie co mnie interesowały Ty powiedziałeś ok i wziąłem, nie żałuję bo gra super.

..ha, cieszę się, że na coś przydały się moje porady..

A'propos grubych kabli w ekranie - nigdy takich nie stosowałem wewnątrz obudowy, bo właśnie nie bardzo się mieściły, więc ratowałem się pewnym ruskim przewodzikiem grubo srebrzonym w ekranie i był on całkiem OK, zupełnie nie było do czego się przyczepić ale... w ostatnim wzmaku zrobionym dla siebie, zastosowałem okrągły srebrny drut (Ag 99.99 monetarne), grubości 0,22m w koszulce teflonowej śr. wew. 0,8 - trzy druty dość luźno puszczone wewnątrz "puszki" (z tym że masa to dwa takie druciki) - myślałem że będą jakieś przydźwięki albo brum, a tu nic... kompletna cisza!

Co do dźwięku, to naprawdę trudno już coś stwierdzić na pewno, z całą pewnością nic się nie "pogorszyło" nadal jest krystaliczny, bas jest tak wielki, że chwilami wydaje mi się że jest go trochę za dużo.. Sądzę , że to efekt wygrzania większości elementów.

Przypomnę że teraz gram ciągle na lampach Philipsa E80CC, inne lampy subiektywnie nie wytwarzają takiej sceny - poza tym to chyba kwestia przyzwyczajenia;)

Nie bardzo wiem co jeszcze w tej wersji wzmaka poprawić, korci mnie żeby jeszcze spróbować DACT'a CT2-2/50.. może po wakacjach;)

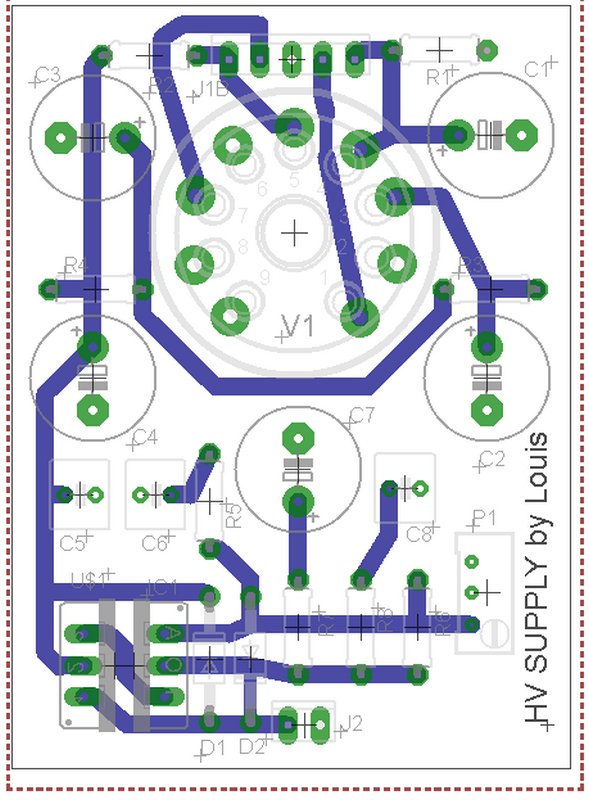

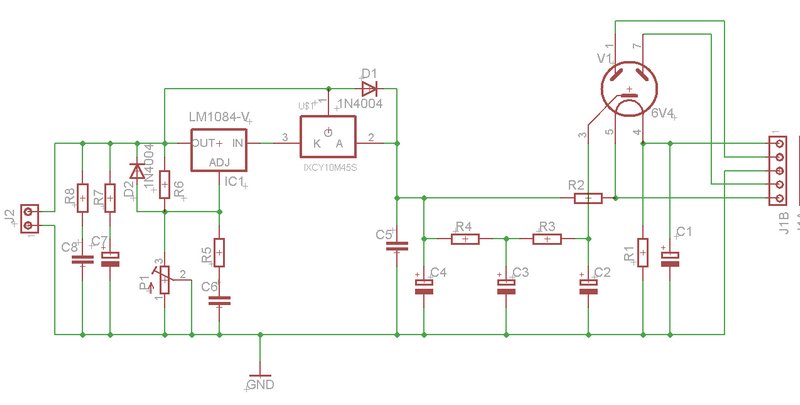

Tymczasem prace nad MKIV posunęły się lekko do przodu, skupiam się głównie na zasilaniu, gdyż to okazało się najsłabszym ogniwem ver. II i częściowo (filament) III.

To tymczasem tyle, miłego słuchania:)
