SOHA CLONE MK III - projekt PCB

[gqsoft]

Ponad rok bezawaryjnego grania - i nagle stwierdziłem szumek w prawym kanale.

Pojawia się po 10-15 min. od włączenia wzmaka. Jest cichy i niezależny od pozycji potencjometru głośności - ale denerwujący przy cichszych fragmentach muzyki. Ma charakter niejednorodny, coś jakby bulgotanie albo seria strzałów.

Zamiana lamp miejscami nic nie zmienia, szumi nadal prawy kanał.



Trzeba będzie rozkręcić pudełko...

Najbardziej podobny przypadek, w starszej wersji układu, opisał kiedyś Luiis - pomogła wymiana tranzystorów Q1/2 i/lub sterującego Q5.



Może ktoś jeszcze miał podobny przypadek?

Jak znajdę winny element, to oczywiście go zadenuncjuję - ot tak z obywatelskiego obowiązku ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

Nie mam w szufladzie tranzystorków na wymianę Q1/2/5, więc eksperymentuję dalej "na sucho".

Po wyjęciu lamp - szum się nie pojawia nawet po odczekaniu 20. minut. To by wykluczało Q5 jako wadliwy element.

Pozostają podejrzane Q1/2 z lustra prądowego oraz być może Q3/Q4 ze źródła prądowego?



Zanim kupię BC550C i BC560C, mógłbym pozamieniać elementy lewego i prawego kanału, ale może trochę szkoda roboty?

Chyba, żeby wlutować piny precyzyjne i wkładać tranzystorki bez lutowania. Ale czy takie połączenie wytrzyma próbę czasu w normalnej eksploatacji? Co o tym myślicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Kolejna "trójka". Zaczynam w sobotę - skończę za rok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek83]

Czy ma ktoś na zbyciu PCB do SOHA III?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Czy ktoś potrzebuje trafo do Sohy Mk 3? Na początku przyszłego tygodnia składam zamówienie.

Dodatkowo potrzebuje 2x18V 1,2A, jak ktoś chce to pisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Kwietnia 2011 przez Demasked75

[drajek]

Czy chodzi o trafko 2x15V + 75V? Jeśli tak to jakie są przybliżone koszty takiego transformatora?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indian53]

Ja od dłuższego czasu próbuje kupic trafo z zamówienia forumowego, ale ponieważ już straciłem na to nadzieję chętnie się przyłacze do jakiegoś zamówienia na przyzwoite trafo 2x15 V + 75-80V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Narazie mam odpowiedz od Toroidy.pl

"Transformator zalany w obudowuie plastykowej mogę zaproponować w cenach:

w konfiguracji AUDIO - 113,80 PLN netto + 23% VAT



w konfiguracji standardowej - 86,90 PLN netto + 23% VAT





Serdecznie pozdrawiam,

Tomasz Lachowski"



Czekam jeszcze na Indel i Trafber.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

>> Pozostają podejrzane Q1/2 z lustra prądowego oraz być może Q3/Q4 ze źródła prądowego?

Winowajcą awarii okazały się: Q3/Q4 ze źródła prądowego. Wymieniłem parkę bez dalszego ustalania, co konkretnie padło.



>> Chyba, żeby wlutować piny precyzyjne i wkładać tranzystorki bez lutowania.

W taki właśnie sposób, z wlutowaniem pinów precyzyjnych, wymieniłem Q1/Q2/Q3/Q4.

Otwory w PCB są niestety tak małe, że wyciąga się stare tranzystory dosyć trudno, więc na wszelki wypadek wsadziłem "podstawki" pod tranzystory ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kodi]

Może ktoś będzie zainteresowany.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



hi_aro - pisałem do Ciebie w tej sprawie na PW - odezwij się.

Przepraszam, że w tym wątku...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ace99]

Sprzedam nie używaną PCB SOHAIII + kondensatory VitQ do tego wzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Odpowiedz z Trafber



"Witam,

dla 3 szt cena 175,00 szt

dla 25 szt 150,00 szt

powyżej 40 szt 120,00 szt

w załączniku zdjęcie

pozdrawiam

Andrzej Berus"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drajek]

Mam lekkie wrażenie, że ceny z lekka pogłupiały - prawie 2 stówy za trafo w takiej konfiguracji to chyba lekka przeginka ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kodi]

A ja się dzisiaj uparłem. Jako, że wracam jutro do szpitala, to się po prostu na moją ZOCHę zawziąlem. Ostatni raz włączyłem ją jakieś pół roku temu, ze straszliwym brumem w prawym kanale i mniejszym w lewym (owszem, po poumasianiu odpowiednim brum malał, ale po podłączeniu do źródła się pojawiał znowu). Po paru godzinach latania z oscyloskopem (bez podłączonych słuchawek) i nie znalezieniu żadnych tzw. dup po prostu się poddałem. Zamknąłem obudowę i z postanowieniem, że ZOCHA jak mnie nie lubi to idzie na półkę albo do ludzi. Podłączyłem ją ostatni raz do źródła i do Sennheiserów 650. Przekaźniki popykały, diodki zapaliły się i zgasła ta właściwa a w słuchawkach cisza. Zaraz. Ano tak. Gała głośności na godzinę 10. Dalej cisza. Pojechałem do końca. Dalej cisza. Zero brumu ???! No to włączmy coś. No i okazało się, że ZOCHA się nie boi ani ballad Evy Cassidy ani psychodelicznego techno Philosomatiki. Z gitarowych riffów pośmiała się tylko trochę. Keiko Matsui? Cóż - moja kobieta to usłyszała i zabrała mi słuchawki. No bez jaj. A może szumi? Niii.. gdzie tam. To postawiłem ją koło innego wzmaka i bawiłem się w testy. No prosze Państwa. Zocha prezentuje po prostu kawał przestrzeni, kupę detali i wogóle nie męczy. Choinka wie, może się przestraszyłą wizji łapania kurzu na pozłacanych osłonach lamp? Nie wiem, stwierdziłem, że zastosuję metodę "jak działa to nie ruszaj" ;) Jeszcze raz dziękuję Koledzy za wspaniały projekt!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Przekaźniki popykały, diodki zapaliły się i zgasła ta właściwa a w słuchawkach cisza. Zaraz. Ano tak. Gała głośności na godzinę 10. Dalej cisza. Pojechałem do końca. Dalej cisza. Zero brumu ???! No to włączmy coś. No i okazało się, że ZOCHA się nie boi ani ballad Evy Cassidy ani psychodelicznego techno Philosomatiki. Z gitarowych riffów pośmiała się tylko trochę

Miód na serce (:

Kodi, gratuluję i cieszę się, że złośnica poskromiona.

Kliknij coś na temat użytych komponentów, jakie zastosowałeś lampy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kodi]

Lampy to Siemensy ECC801S z 1982r, kondensatory sprzęgające to Jantzen Audio Z-SILVER CAP 0.22uF/600V. Reszta z grupowego zamówienia. Siedzę od paru godzin i nie mogę się oderwać ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Również słucham na ECC801S, po odsłuchu wielu innych lamp wróciłem jednak do tych Siemensów.

Sprzęgające to VitaminQ.

Siedzę od paru godzin i nie mogę się oderwać ;)

Hehe, skąd ja to znam...?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kodi]

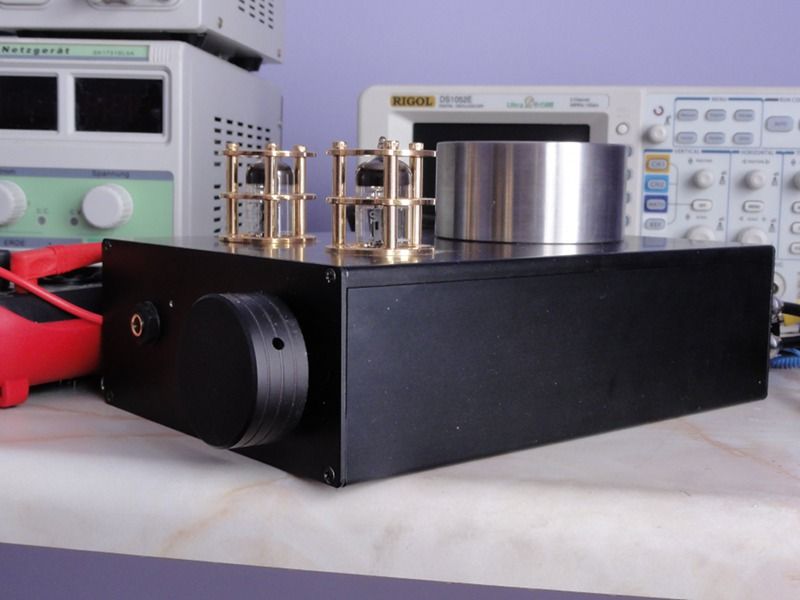

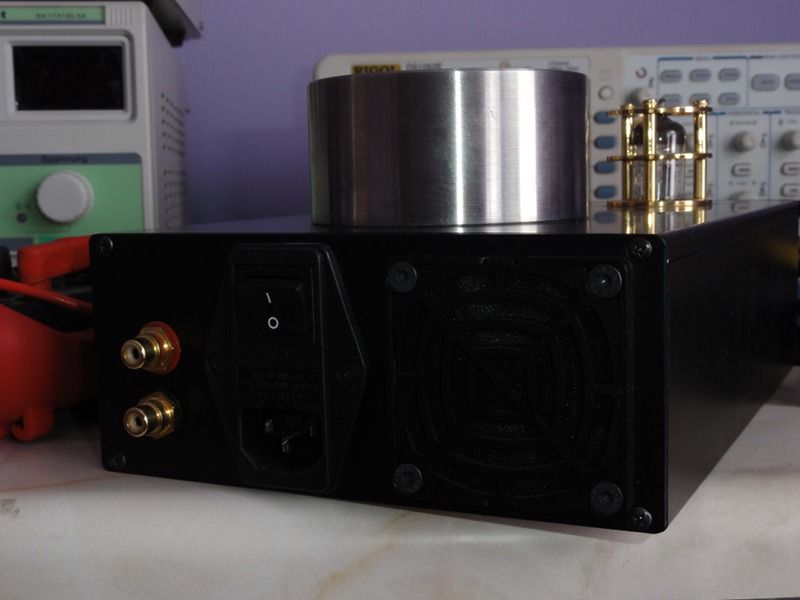

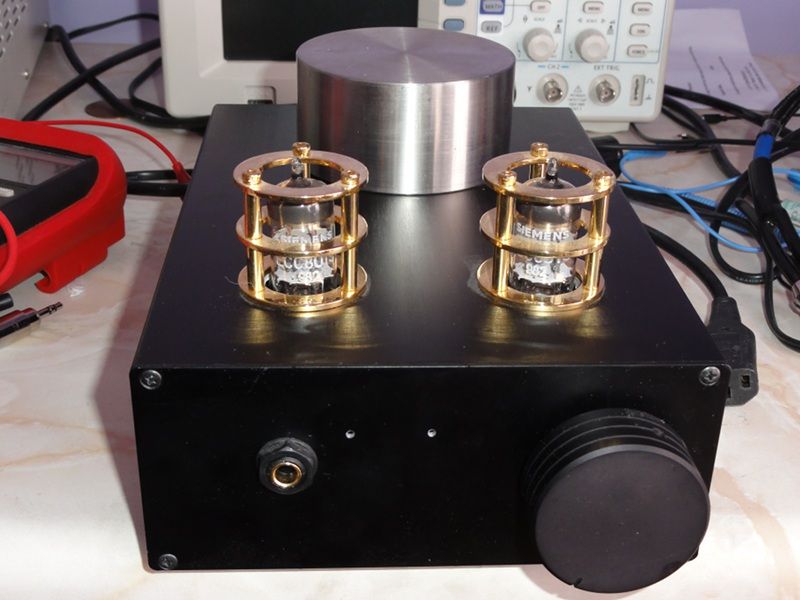

No kurcze, namawiałeś mnie na tę konstrukcję - i teraz już słyszę dlaczego. A i dla oka coś się znajdzie (przepraszam za warsztatowe tło).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Maja 2011 przez kodi

[Robertinus]

No kurcze, namawiałeś mnie na tę konstrukcję - i teraz już słyszę dlaczego. A i dla oka coś się znajdzie (przepraszam za warsztatowe tło).

Ech, namawiałem...

Teraz przynajmniej zaznałem spokoju - spokoju sumienia. To z tego względu, że nie wiedziałem co trapi Twój wzmak. Takie nowe doświadczenie - zrobić coś do końca i dopiero oczekiwać efektów. Kto by wszak pomyślał, że Zośce chodziło o sukienkę. (:

Cieszę się, że Ci się dźwięczność podoba.

Za tło nie ma co przepraszać, nie zdziw się jak znajdą się tacy, co będą prosili o lepsze fotki, tego tła oczywiście.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Woper1]

Kodi gdzie można dostać takie osłony na lampy ? Chętny jestem na 6-8 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kodi]

Ja kupowałem w 8audio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Woper1]

Dzięki za odpowiedź. Myślałem, że może gdzieś bliżej są dostępne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indian53]

>Trafo z Trafber



Jeśli dobrze pamiętam to trafo z zamówienia forumowego kosztowało około 75 PLN. Cena miedzi wzrosła o 200% ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

>Trafo z Trafber



Jeśli dobrze pamiętam to trafo z zamówienia forumowego kosztowało około 75 PLN. Cena miedzi wzrosła o 200% ???





Taką dostałem wycene. Pewnie to wynika z "kryzysu" skoro tak ceny wzrosły. ech...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indian53]

Mimo takiej zwariowanej ceny chyba bym sie jednak zdecydował na jeden trafol z Trafbera. Oczywiście jezeli zgłoszą sie jeszcze jacyś dwaj inni desperaci!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

..mój docelowy (na razie) wzmak doczekał się wreszcie panela do obudowy:)

Jeszcze tylko anoda i gotowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

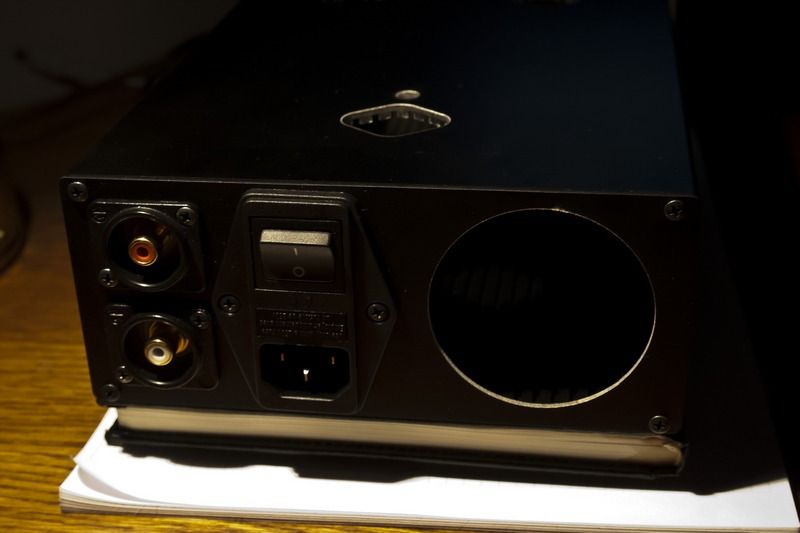

tył też lekko zmodowałem..

Kolegom z Wroca i okolic mogę podać adres dobrego i niedrogiego frezera;)

Chętnym podeślę dokumentację techniczną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Maja 2011 przez Luiis

[Woper1]

Wygląda dobrze :)

Będą jakieś oprawki na lampy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Będą jakieś oprawki na lampy ?

Raczej nie;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Woper1]

Jaki jest koszt wykonania takiego panelu ?

Jestem zainteresowany oprawkami (osłonami) na lampy, może by je też na frezie zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Jaki jest koszt wykonania takiego panelu ?

Jestem zainteresowany oprawkami (osłonami) na lampy, może by je też na frezie zrobić.

Poza ceną materiału (jakieś 20pln/kg), obróbka ok 25-30/szt plus anoda. Za anodowanie w dawnym Archimedesie płaciłem 20 pln za 4 takie panele.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Maja 2011 przez Luiis
