Nowy zint.wzm.mocy klasy A-A/B.[Q-Audio]

[jurek13]

Panie Darku

ten drugi wzmacniacz co pan zamieścił moc 80wat na 4 Omy

to jest sinus czy muzyczna??????????

a jakby tak dwa takie zmostkować nie było by problemu

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Mozna zmostkowac.....dla woofera klasa pracy wzmaka jest bez znaczenia.. oczywiscie w poprawnym wykonaniu.

W mostku mozna wydebic z tego ukladu INA+bipole okolo 400W/4 Ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

Najlepszy to jest ten bezpiecznik na wyjściu.



Panie Darku, a może by tak dokładać zabezpieczenia przeciwzwarciowe?



Fety może ocaleją, ale bezpiecznik na wyjściu bipolarów jest śmieszny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

A myslicie obywatelu ze zabezpieczenia sa niezawodne?

Mozna wladowac zamiast wyrownujacych rez.rezystory ograniczajace w kolektorach bipoli... tylko ze to troche partoli efekty dynamiczne.

Bezpieczniki sa tanie ..... a opcji jest duzo....wiec i kondziory na wyjsciu nie sa glupie.....

============

Czesto taki kondzior na wyjsciu wzmaka poprawia krztalt przebiegu przez zero!A doczepiajac bipole z mniejszymi wartosciami uF mozna dobrac stale czasowe.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

>>> _Iigod_ a ja miałem nadzeje iż zobacze jak robi się poprawnie druki :o)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

Bezpiecznik jest nieaudiofilski tak samo jak kondensator na wyjściu, do tego drogi.



Sam bezpiecznik zaś nic nie da, sam o tym wiesz.



Dobrze zrobione zabezpieczenie nic nie wnosi, bo przy normalnej pracy po prostu nie działa. Jest to dodatkowe 4zł i kilka elementów. Ja daję...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

bodo no niestety Cię zawiodę, ale nie ma sensu robić tego samego dwa razy. W tym tygodniu mam mało czasu :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Akurat w tym układzie bezpiecznik ma jeszcze jakiś sens - będzie chronił kolumny.

Ale zmniejszy współczynnik tłumienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek13]

Witam

ja jeszcze raz, ale Panie Darku ja pytałem o ten wzmacniacz na OPA ile można z niego wydębić mocy muzycznej

bo pan tam napisał 80wat przy 4 omach czy to muzyczna czy sinus

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Moc w duzym stopniu jest zalezna od samego transformatora..a raczej jego wydajnosci pradowej...do wzmaka z OPA552+Fety z 1 TL431 w trybie stereo powinien byc co najmniej trafol z takimi parametrami..>200VA,18+18V Ac i to jest troche malo dla RL

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

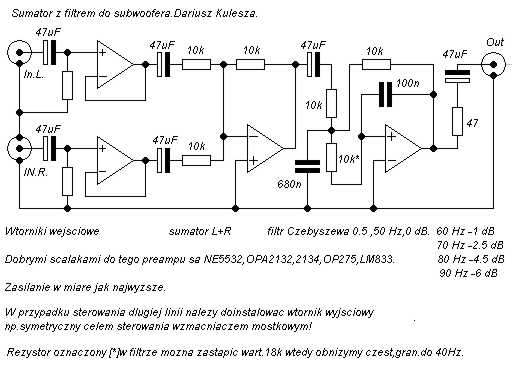

Jeszcze dwa schematy do suba ,proste i sprawdzone pare ladnych lat temu...

[obrazekLUKASZ-132041_1.jpg] [obrazekLUKASZ-132041_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Odciecie dla 40 czy 50 Hz jest dobre w zestawieniu z roznymi podstawkowymi zest,glosnikowymi...bo te tak naprawde zadko kiedy na -3 lub -6 dB przenosza 50Hz!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

Ojjj cieniutki ten filtr do subwoofera... żadnych regulacji. Te opampy sumujące są bez sensu. Zamist tego lepiej dać dwa rezystory... elektrolity. Nie tędy droga.





Te ostatnie projekty są proste ale kiczowate ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Ales ty durny...a juz myslalem ze znormalniales!

Twoja zlosliwosc jest upirdliwie meczaca...

Kazdy elektronik z podstawowa wiedza cie teraz wysmial za te rezystory zamiast sumatora....do ksiazek misiu ,do ksiazek i zrozum co czytasz...

a wtorniki sa tez obce twojej wyobrazni...

Otworz swoj koncik w DIY i sie tam produkoj.Co ?Tylko powielac potrafisz?!

Wszyscy widza twoja malosc,kompleksy czy co?Juz ciebie koledzy poznaja po plytkich wpisach....

Dalsze twoje wpisy olewam.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

Durne to są Twoje niektóre projekty. Niektóre są dobre.



Proszę, poprawione na szybko to Twoje cudo, chociaż nadal jest do kitu to i tak jest dużo lepiej.



Filtrów niestety nie potrafisz robić.

[obrazekLUKASZ-132089_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

Zapomniałem dodac: walisz elektrolitów ile wlezie, przecież to bez sensu. Ich tolerancja jest krytyczna, a brzmienie okropne!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Jak widac z przerobkami tez co poniekrorzy maja problemy.......

Odrazu wychodzi brak wiedzy praktycznej,z teoria chyba tez.

Nie od dzis wiemy ze elektrolity sa bardzo ulomnymi elementami....ale czasem niezbednymi w danym ukladzie.W koncu elektronika w praktyce wymusza kompromisy!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

W poprawnie dzialajacych ukladach trzeba stosowac w miare mozliwosci jak najmniejsze wartosci impedancji.Ma to istotne znaczenie dla uzyskania malych strat sygnalu jak i pomniejszenie wszelkiego rodzaju szumow,nie mowiac o zmniejszanej w ten sposob podatnosci na zewnetrze pola zaklucajace...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

A 47k Ohm w szereg do odbioru sygnalow AC to juz tylko pogratulowac wiedzy......he,he,....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

Dzięki za gratulacje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kafka]

Filtr drakula, to filtr jak filtr... ani genialny, ani też zły... Wszystko fajnie, tylko po co 3*47uF nie licząc wejściowego i wyjściowego? Ten wyjściowy w zasadzie tez nie potrzebny...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kafka]

Aha... i ten środkowy opamp... Inwerter fazy... Dałbym tam jakiś przełącznik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

No wlasnie jest to prosty filtr,wrecz gotowiec.

Dlatego 47uF bo rezystor rozladowawczy jest 10k na wejsciu,a jak pod wyjscie dasz RL 10k?

A na wyjsciu przeciez mozna wywalic kondziora.. prawda..proste.

Po co tlen marnowac,wzglednie bity?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

A po co marnować opampa?



Albo robisz prosty filtr, albo dobry.



Ty zrobiłeś prosty, nie ma sprawy.



Ale rozbudowałeś go dwa razy za dużo. I po co?

Szkoda części.





A jak ktoś uwagę zwróci to od razu się ślinisz. Wyluzuj się człowieku, bo Cię stres zabije. W Twoim wieku zawał to normalna sprawa, a odżywiasz się źle, więc uważaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Filtr jest good a nie igod!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek13]

Panowie

ponawiam prośbę

o zrobienie płytki do tego wzmacniacza

niektórzy obiecali że w srode zrobią

pozdrawiam serdecznie

[obrazekLUKASZ-134138_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

sorki za opuźnienie, jeszcze troszkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Pytanie do Darka. Jakiej wielkości radiatory przewidziałeś w swoim wzmacniaczu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Jendrek ma super radiatory. Gdzie można takie zamówic?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>nie Avro tylko do Lancastera

wszystko zalezy od tego ile par fetow dasz i jaki prad spoczynkowy ustalisz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
