Nowy zint.wzm.mocy klasy A-A/B.[Q-Audio]

**darkul** · 28 Maja 2004

UWAGA!zamiast helitima 4k7 powinien byc 47k!!!!! Sorry!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek13 · 28 Maja 2004

witam

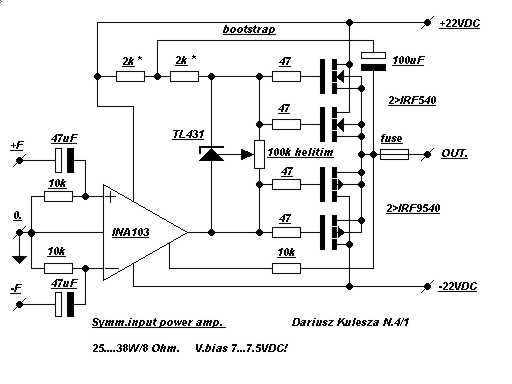

Panie Darku czyli chodzi o ten wzmacniacz poniżej czy jakiś inny

a czy może są do niego jakieś płytki???

pozdrawiam

[obrazekLUKASZ-130558_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stmaniak · 28 Maja 2004

>jurek

znajdz post z 2004-04-15/22:59:58

to będzie ten schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek13 · 28 Maja 2004

Witam

Panowie a ma ktoś do niego płytkę

to by fajnie było

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek13 · 28 Maja 2004

oczywiście do tego wzmacniacza

[obrazekLUKASZ-130640_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mati · 29 Maja 2004

Podpisuje sie pod Jurkiem, moze ktos popelnij juz plytke pod ten uklad? W wolnej chwili chetnie posluchal bym tego wzmacniacza w moim systemie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bodo_z · 29 Maja 2004

Robie płytki do kwanta u mirmura, i nikt nie chce ich nawed skrytykować i podpowiedzeć co by można poprawić jego zdaniem. Igod nawed próbował lecz zrezygniwał i się już nie wypowiada. Ten schemat jest owiele prostrzy więc-Igod mogłbś się sprubować naraźic na kąstruktywną krytykę i zrobić coś za darmo dla innych. Pozdrawiam cię i wszystkich bez wyjądków Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek13 · 29 Maja 2004

Panowie zgadzam się jezeli mozecie zróbcie coś dla nas wg. tego schematu w promocji

pozdrawiam serdecznie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

panterka · 29 Maja 2004

Już prawie miałem skończoną płytkę, ale cóż komputer się zresetował i poszło się wszystko pieprzyć, nie wiem czy będzie mi się ciało robić ją jeszcze raz, tak to jest jak się co minute nie zapisuje. Małe pytanko czy to gdzieś można odzyskać, bo protel dxp co jakiś czas sam zapisuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mad_z · 29 Maja 2004

darkul - WIELKIE DZIĘKI za wersję symetryczną!!!

Mam pytanko: Te bezpieczniki przed głosnikiem - jakiej wartości i jaki typ?? Ultra szybkie, szybkie.....???

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bodo_z · 30 Maja 2004

W pikach głośnik potrafi wziąć spory prąd więc bardzo szybkich bym niewstawiał a co do war

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bodo_z · 30 Maja 2004

A co do wartości to należy dobrać indywidualnie do oporności zestawu gośnikowego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mad_z · 30 Maja 2004

bodo_z,

czy jest jakaś reguła wg której można określić jakie wartości bezpieczniki dobrać, by było OK?

Dzięki i Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rambo · 30 Maja 2004

Jeśli ktoś czuje się na siłach dokonać dobrze test tego wzmaka i porównać z innymi to mogę mu podrzucić dwie chodzące płytki z radiatorami (bez zasilacza, bo ten akurat używam do innego nowego wzmacniacza).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bodo_z · 30 Maja 2004

Najleprzym wznakiem by był taki który wytrzymał by wszystko a jedyny bezpiecznik znajdował by się przed trafem sieciowym! Lecz to niestety prawie utopia lub strasznie chore pieniąszki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bodo_z · 30 Maja 2004

Mad_z sprubował bym z prawa oma wyliczyć I=U/R ato co otrzymamy podzelić przez 4 dla bezpieczęstwa pewnie i tak niewykożystujesz pełnej mocy a jeśli będą się paliły bespieczniki to trazystory mocy będą bezpieczne .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek13 · 30 Maja 2004

Do Rambo

witam

mam ochotę wziąć od Ciebie te płytki do testów jeżeli pozwolisz

pozdrawiam daj jakieś namiary na siebie

[email protected]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

_igod_ · 30 Maja 2004

Mogę się podjąć i zaprojektować płytkę.

Jeśli chodzi o bezpieczniki to dawanie ich na wyjściu jest imhp bez sensu.

Wystarczą dobrze dobrane szybkie bezpieczniki po stronie wtórnej transformatora (za kondensatorami). Fety potrafią dużo wytrzymać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

panterka · 30 Maja 2004

Coś na temat bezpieczników (na wyjściu wzmacniacza)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

cały artykół

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co do MOSFET-ów, to te z Rds (on) powyżej 0,1 Ohm ( tak jak np. IRFP240 - 0.18Ohm) to potrafią dużo przeżyć, podczas testów jednego zasilacza mimo przeciążeń żyje nadal ale jak dałem BUZ10 który ma Rds(on) - 0.06Ohm palił się jeden za drugim. ale to jeszcze zależy w jakim wypadku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**darkul** · 30 Maja 2004

Czesc popaplam troche:

Bezpieczniki maja tak zwana stala czasowa...stad jezeli niedamy kondziorow separujacych na wyjsciu to mozemy dac bezpieczniki np.[ F ]Fast f-my Shurter ok 5.... 8A!Pamietajmy ze bezpieczniki maja tez impedancje i to zmienna!!!!Stad im wiekrza ich wartosc tym lepiej!

===========

Symetryczny wzmak gra bardzo dobrze.....!Polecam!

===========

Dodaje nastepny schemacik....

[obrazekLUKASZ-131100_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**darkul** · 30 Maja 2004

Niestety cos sie z.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**darkul** · 30 Maja 2004

Jutro dodam nowy....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nowy2 · 30 Maja 2004

>panterka

Minął cały dzień, a ty zapewne używałeś komputera, ale spróbój. Jeśli znasz rozszerzenie plików przejściowych Protela lub wiesz gdzie sa zapisywane, to sprawa jest prosta. jesli nie wiesz, to zastosuj narzędzia systemowe lub Total Commandera i poszukaj wszystkich plików z ostatniej godziny przed zwisem. Polem podejrzyj je TC, zmień rozszerzenie na protelowskie i moze pójdzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

panterka · 30 Maja 2004

Niestety niema żadnej kopi z ostatniej fazy projektu płytki, najwcześniej mogę się tym zająć w środę (chyba, że _igod_ mnie uprzedzi), we wtorek mam obronę technika :)
