Nowy zint.wzm.mocy klasy A-A/B.[Q-Audio]

[Jendrek]

i jesce :)

[obrazekLUKASZ-120637_1.jpg] [obrazekLUKASZ-120637_2.jpg] [obrazekLUKASZ-120637_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fr@ntz]

Jendrek - a cóż to za monobloki przecudnej urody składasz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jendrek]

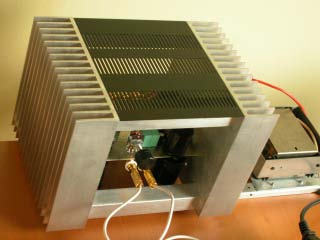

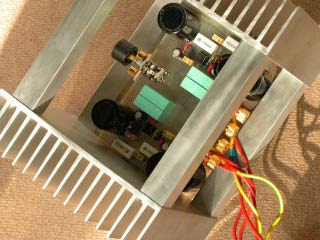

Toć to Darkulowy wzamacniacza nie żaden monoblock. W zasadzie prototyp wzmacniaczowej obudowy. W środku dwa kanały z dwiema parami tranzystorów każdy. Trafo/trafa będzie wisiało na górze, na razie jest z boku bo to odzysk z jakiegoś starocia i mocno za mały. Konstrukcja sie sprawdziła. Ostatecznie chcę pospawać wsporniki ze radiatorami, tak żeby uniknąć jakichkolwiek śrubek na zewnątrz. ażurowa płyta na górze to odzysk z tego samego starocia co trafo (fonika/diora jak kto chce). Technokratycznie wyglada taki ażur ze wszystkich czterech stron,tylko,że nie ma potrzeby, bo znowu aż takie gorące to to nie jest. U mnie skończy się chyba na dziurkowanym dole i tylnej ścianie, przód i góre będzie z jakiegoś egzotycznego kawałka drewna. Z przodu gała i nic wiecej. Na razie powstaje płytka dokładnie pod takie rozwiązanie (dwustrona bo po obu stronach są kondensatory filtrujące). Mozna by zrobic takie monobloczki, tylko po co, to znaczy, po co takie duże radiatory, a ich wymiary narzuca to co w środku.

pozdro :)

ps. a kolumny dalejnie pomierzone.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

robiłeś wersję z jedna TL-ką , czy dwoma ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Potwierdzam, że podobnie jak poprzedni układ, ten z jednym TL rusza z kopyta. Oczywiście nie skręciłem helitrima i pierwsza para tranzystorów spłonęła w żywym dużym ogniu;). Konstrukcja jest więc dopracowana i nie ma żadnych niespodzianek. Na ocenę jeszcze się nie odważę bo mam na razie tylko jeden kanał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Welcome!

Mam nazwe dla wzmaka....

DRAKULA.

I wszystko jasne i kto popelnil.....

A mowilem by zwracac uwage w ktora manke helitim skrecony tez mialem hellowen.... prosto w pysk dostalem struktora irfp150!!!! Bolalooooo.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Niedlugo bede mial kity z 2 postaciami DRAKULA niesymetryczna i symetryczna.....

Ceny jeszcze nieustalilem.......

=======

Ostatnio dorwalem 2 akum.z tira i zrobilem +/-24 VDC ale to mialo p.......... z infiniti kappa 8 omalo co wiory nie poszly ale basem fajnie dawalo ... rtak po amerykancku z przykopem i podmuchem w koncu sobie RUSH posluchalem......

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Wiecie...mam walniety modem i powolutku sie wyprowadzam do oddalonego o kilkanascie kil.Moraga!

Tam juz bede mial stale lacze,tylko niewiem co wybrac:Neostrade?po laczach radiowych?czy inna cholere?

Jak ktorys z kolegow moglby mi poradzic bede wdzieczny..... obecnie kozystam z kafejki,ale gdybyscie widzieli stan jakosc itp. to byscie sie niedziwili ze zadko kozystam z tego przybydku.

Wrazie czego jestem pod.nr.0505 353 846.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PIOTREQ]

-->Darkul

Weź neostradę. Na łączach radiowych czasami są zakłucenia.



Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fadeover]

darkul>

Kity to baardzo dobry pomysł !!! :-)

Zapisuję sie na komplet. Jak juz mówiłem słyszałem je w wersji jednotranzystorowej w pewnym studiu, ale i tak wykosiły jakis dobry lampowiec do monitorów.

-------------------

fadeover - kpl sztuk 1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Piotreq,dzieki.

Fad i'm slepy ja niewidziec w doma internet.

Ja mic teraz tylko komurka,ty chciec ,ty dzwonic saida.

To narazie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skrzypek]

może by tak popełnić takiego wzmaka do odsłuchów testowych i puścić pocztą w obieg za kaucją?

też mnie korci żeby wreszcie samemu coś takiego zrobić, nie znając jeszcze ceny mogę powiedzieć, że ewentualnie byłbym chętny na pełny kit z płytkami

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skrzypek]

>> darkul

jeżeli neostradę to w "najlżejszejszym" wariancie 320 kb/s, żeby twój kit nie musiał zdrożeć ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skrzypek]

>> darkul

jeżeli neostradę to w "najlżejszejszym" wariancie 320 kb/s, żeby twój kit nie musiał zdrożeć ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skrzypek]

przepraszam, ale tik nerwowy spowodował to co powyżej widać, do korzystania z internetu propozycja neo w powyższym wariancie wystarczy aż nadto, mam małą sieć, nawet ostatnio z bezprzewodowym dostępem i ta prędkość jest wystarczająca, mógłbyś spokojnie jeszcze sobie pod to dodatkowe dwa komputery przypiąć bez uszczerbku dla internetowych szaleństw ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

żeby kity stały się popularne musi być do tego płytka drukowana. Z płytką składa się łatwo i przyjemnie, poza tym zminimalizuje to ilość błędów u początkujących.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[javo]

Chyba wątek próbuje umrzeć....



Może ktoś już słuchał wzmacniacza i może opisać wrażenia i ewentualnie porównać do jakiego fabrycznego klocka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Zaraz darkul napisze że Drakula z Mantą gra lepiej jak Halcro z dCS-em ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Halcro to kolego bardzo dobry i drogi sprzet!

Sadze ze moglbym pokonkurowac[bo tak naprawde moj klient chce pocwiczyc moj symetryczny dzielony wzmak z Halcro i Levinsonem 33],tamte konstrukcje sa dopracowane i niczego oprocz ceny niemozna im zarzucic!Bede sie cieszyc jezeli porownanie wypadnie jako Niezle lub troche gorsze na moja niekozysc,bo dysproporcja cenowa jest i tak olbrzymia!!!!Zobaczymy?

============

Smieszne sa wpisy kolegow niedowiarkow?!Bo albo nieslysza albo niechca slyszec?!

============

Znam kolesi ktorzy sa zachwyceni swoim brzmieniem i niechca sie przyznac ze ich gust ulegl wypaczeniu......

============

Wiekrzosc cd seryjnych gra tragicznym dzwiekiem,to jest fakt!Nawet niema co polemizowac....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mad_z]

Jest jakaś szansa na zamieszczenie schematu w wersji symetrycznej na www albo tym forum? Czy pozostaje tylko zakupienie kitu? - jeśli ta druga opcja, to jaka cena, gdzie to zamówić???...



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

robił ktos tego wzmaka na jednej TL-ce i pociada wzór płytki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Zaprojektowałem płytkę do tej wesji, ale muszę ją jeszcze dopieścić. jak skończę to zamieszczę obrazek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jendrek]

czy ktoś zaradził bardzo zmiennemy prądowi spoczynkowemu, czy to urok mojego wykonania (od 100 do 300 mA wzamcniacz z pojedynczą TL-ką).za każdym włączeniem stabilizuje się na i nnym poziomie.

pozdro :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Foksik - sorki że o tym piszę, ale możę się to przydać - u mnie na płytce był błąd polegający na tym że podłączenie z zasilacza trzeba było przenieść bliżej tranzystorów wyjściowcy i to zamo z masą (masa jak najdalej od wejścia i nie zamknięta w pętlę) i wygląda na to że to był jedyny problem. Inaczej odkładało się napięcie które oddziałuje na wejście i powstaje brum 100 Hz. To był tylko 1 problem z projektem płytki.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Nie bardzo rozumiem z tą masą. Dlaczego jak najdalej od wejścia? Przecież im krótsza ścieżka tym mniejsze spadki napięć wywołane przepływającym prądem, a zatem mniejsze zakłucenia. Coś przeoczyłem w toku rozumowania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

chodziło mi o to że masę z zasilacza podłączamy najpierw do stopni wysokoprądowych a następnie ścieżka biegnie dalej do układów wejściowych, czyli chodzi o jakby wybór punktu dołączenia masy do płytki. Co do długości ścieżek to co powiedziałeś jest ok, czyli nie chodzi o to by robić długą ścieżkę ale odpowiednio podłączać do niej zasilanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Jedrek

Cos poknociles?Moze dales kiepski helitrim?TL powinien byc termicznie polaczony z fetem Nch lub z radiatorem pomiedzy fetami mocy!

Albo dales kiepskie rezystory?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jendrek]

darkul

TL jest na radiatorze pomiedzy tranzystorami, jak bozia przykazała. problem nie jest w stabilizacji pnkt. pracy tylko z róznego pnkt w zależności od włączniea. wygląda na to że do dupy są potencjometry prezyzyjne (firma "spectrol). sprawdzę dzisiaj.

pozdro:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

sZARE KOSTKI sPECTROLA SA O"K!

pOSZUKAJ aMPHENOLA!Lub wklej pupo do plytki dlugi helitim one sa najlepsze!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jendrek]

TROCHĘ ZA STARY JESTEM NA "PUPE"

POZDRO.
