Nowy zint.wzm.mocy klasy A-A/B.[Q-Audio]

[darkul]

>Jar

Teraz to nabral powietrza i kopa!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hal]

A propos pomiarów -- masz możliwość pomiaru IMD? powiedzmy 19/20 kHz,

Jaką moc wyciągnąłeś na 8 ohmach po przróbkach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Witam!



Wlasnie wrocilem do "normalnego" trybu zycia po Swietach.



Kilka wpisow w sprawie plytki drukowanej ;-)

Obecny druk powstal w godzine i nie jest dopracowany. W weekend postaram sie go zmienic dodajac stabilizatorki, poprawki Darkula, mostek, kondensatory filtrujace blizej mosfetow...

Potencjometry na plytce to helitrimy i PR-ki tam nie wejda!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

PR`ki to tylko tak sobie z przyzwyczajenia wpisałem chodziło rzecz jasna o heltrimy. Problem jednak wystąpił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Ja mialem malutkie helitrimy z Elfy, nastepnym razem wstawie jednak cos rozsadnego i dostepnego ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Osobiscie radze montowac w pionie dlugie helitrimy.Denkiem na klej do np.plytki.

A polaczyc z drukiem srebrzanka.

===========

POMIARY.

Na moim Neutriku A2 mam wprogramowane dla pomiaru IMD Hz>20/200/2000/20000.

A TIM 400/10000 lub 800/20000 Hz.Natomiast THD+N ustawilem od22 do 22000Hz,lub tercjami od 10 do 100000Hz.

===========

Wlasnie teraz dostalem info ze wzmak w nowej postaci gra na najwyzszych Cabasse w Gorzowie Wlkp.W sklepie DEMO.Zrodlo CD Helios 3.

Narazie mam info ze jest dobrze wieczorem wiecej napisze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Hal mozna wydebic przy +/- 28V Dc uczciwe 110W/4 Ohm przy THD+N =

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

W Gorzowie wzmak zagral bardzo dobrze szczegoly jutro po poludniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapelli]

->veteran



a schemat do uproszczonej wersji mam nadzieje że też załączysz :]



bo będę ten wmak składał z kumplem ( w tym roku skończył wydział elektryczny na polibudzie śląskiej) więc on się na elektronice zna bardzo dobrze, chociaż adio go nie pasjonuje, więc schemat byłby pomocny.



i na "uproszczoną" płytkę też czekam :]



ale się napaliłem na ten wzmacniacz.



->Darkul

po co w spisie dałeś Diody LED skoro ich w sumie nie ma na schemacie? :|

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Aaaa Paaanie tak z rozpedu bo ze glowy Panie robilem.

Wlasnie klient @ puscil ze odpalil nowy piecyk i mu szczeka opadla!?

A ma niezle inne klocki,glosniki ma Spendora 100.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Moje wpisy sa nasaczone moze nadmierna radoscia ktora moze razic,ale poprostu sie ciesze ze ten w koncu prosty uklad tak dobrze gra, a mozna w nim jeszcze podlubac.Nawet moje serwisowe Tannoye M1 ktore sa do drastycznych cwiczen przezemnie uzywane tez ladnie zagraly[jak na swoja cene oczywiscie].

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

ja kupowałem p-rki w TME , vishay 20 obrotowy z reg. w rogu obudowy. cena 3,90 netto

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

stmaniak - to dobre części, które kupiłeś zauważ jednak że "normalnie" , tj. bez jakiejś przejściówki choćby najprymitywniejszej "drutowej" to nie pasują do płytki veterana bo mają suwak po środku obudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Chlopaki niemylcie ludziom pojec,w slangu peerkami nazywamy potencjometry nastawne 1 obrotowe,helitrimami zas wieloobrotowe mont.lub tablicowe.

Bo przy pomocy typowego peerka to d.. a nie ustawianie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

W" Demo" w Gorz.Wlkp.wzmak zagral swietnie na tych najwyzszych Cabasse!

Juz mam zamowienia na jego postac symetryczna monobloki +pre.

W preampie dam OPA1632.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

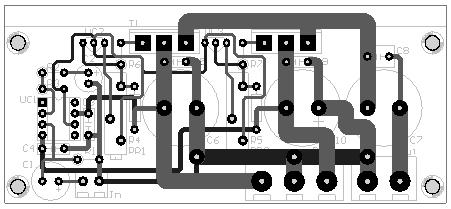

Nowa wersja plytki do pobrania:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Plytka jest dwustronna, schemat i pcb w formacie Protela 99 spakowany zip-em. Jak ktos ja sprawdzi - niech da mi znac, czy wszystko jest ok ;-)

[obrazekLUKASZ-113295_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapelli]

jeszcze takie zasadnicze pytanie:

dac OPA552UA czy PA??????????????



czy to nie ma znaczenia???

bo dzis do mnie przyszły UA a za parę dojdą PA



chyba że jeszcze jakaś inna wersja tych scalaków.

czekam na odpowedź bo jakby co to sobie połącze zamówienia w texasie bo opa551pa mi mają wysłać 17-stego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapelli]

moze zadam dziwne dla niektorych pytanie,ale dla mnie własciwe:



otwarłem ledwo co przybyłą paczkę z texasa z opa551 i 552UA i .........



opa551pa są jakies 4 razy większe nic 552ua :|



czy 552PA tez beda takie małe czy raczej większe?



napiszcie mi które wsadzić - oczywiście chodzi o model 552 :]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Kapeli

Nauczka brzmi>AP to obudowa w DILu

>AU to smd!

Scalak troche sie grzeje i stosuj OPA552 w Dilu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapelli]

dzinx darkul.



czyli mam wziac PA czy jak wolisz AP heh



już wiem że DILu to Dual-in_line :D:D



może dla was to oczywiste ale dla człowieka na początku drogi elektronicznej nie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekt]

veteran::

jeśli możesz to zrób pdf-y ze schematu i pcb, bo nie mam Protela.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arekba]

Czy istotne jest jakich tranzystorow uzyjemy - starych MOS-FET czy nowych HEX-FET ???

Czy ma to wplyw na dzwiek i czy mozna je mieszac ???

Ktos sprawdzal ???



Pozdrawiam

Arek



PS Ale ja sie nie znam wiec przepraszam jesli pytanie bez sensu :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>arekba

Teoretycznie hexfety maja budowe struktory hexagonalna i najlepiej pracuja z wspolbratyncami.

Natomiast rozne firmy robia np.te same fety z iina nazwa.

Samych rodzajow fetow mocy jest juz dzis kilkanascie!

Moja rada sugeruj sie nazwa Hexfet matka tych tranzystorow[technologii jest International Rectifier[uSA].

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Veteran

Faktycznie najbardziej uniwersalny jest PDF.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hal]

> veteran

aktualna wersja wzmaka wygląda tak:

[obrazekLUKASZ-113356_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A po co w tej wersji kondensatotory głośnkowe? Potencjał na wyjsciu powienien być i tak zero.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapelli]

no ja trochę zamieszam ale jako że mój poprzedni post wtym względzie wywołał ciszę więc ponawiam moją prośbę o pomoc.



a więc - skoro już robie ten wzmak - to poza tym że on będzie stereo to chciałbym zrobic jeszcze dodatkowo maduł na subwoofer. tzn docelowo chciałbym żeby to wyglądało tak jak na rysunku:

w momencie jak mam zestaw stereo to sygnał leci "normalnym" torem, natomiast jak włączę opcję z subem - byłoby to włączanie zewnętrzym przełącznikiem, to wtedy sygnał leci na filtr i sygnał odpowiednio jest rozdzielany na suba i sterego.



tyle że mam problem :| bo za cholere nie wiem jak bym miał zrobić taki filtr (oooo właśnie na to wpadłem!!! tu potrzeba zwykłej zwrotnicy!!!:D:D) tzn jak zrobić taka zwrotnicę o podziale np. 150Hz (wiem że są programy do projektowania zwrotnic więc tam bym sobię ją zaprojektował) no i jeszcze jedno pytanie: czy po takiej zwrotnicy też mimo wszystko będę musiał dać filtr np.20-150Hz ???

Może to ostatnie pytanie głupie ale ja się nie znam :|

(sory Arek ale chyba nasz poziom zaawansowania jest taki sam ;)



wiem że teoretycznie wzmak na suba powinien być mocniejszy ale na moje potrzeby niech będzie taki sam jak do stereo.



jak widzicie taki projekt???

dodam że najpierw bym zrobił tylko wersję stereo i jeżli mi się uda ja odpalić (liczę że tak bo będzie robiona pod okiem doświadczonych ludzi) to bym dorobił sobie ten układ do suba z tym przełącznikiem. Co wy na takie rozwiązanie???

oczywiście sub by napędzał ten sam wzmak co stereo ;)



Errata to rysunku: zamiast FILTR powinno pisać ZWROTNICA bo na tą zwrotnicę wpadłęm podczas pisania postu i nie chciało mi sie poprawiać rysunku ;)

[obrazekLUKASZ-113363_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hal]

> jar1

ze swojej - teoretycznej strony - widziałbym ten układ jakoś tak:

[obrazekLUKASZ-113379_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hal]

warto byłoby usunąć jeszcze asymetrię w obciążeniu OPA552 (R4 ciągnący do +VCC) -- vide odwrócony rezultat slew rate w stosunku do wersji podstawowej bez ogólnego sprzężenia zwrotnego; może jakiś rezystor ściągający do -VCC?

prądy poplaryzujące dla OPA (max +/-100pA) są pomijalne -- warto więc zwiększyć R1 i dać jako C1 bipolarny polipropylenowy;

niezrównoważenie na wy. po usunięciu C2 nie powinno przekroczyć +/-120mV...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fadeover]

Darkul gratulacje !!!!! :-)))) Chlopaki z jednego ze studiów w Warszawie w wolnych chwilach skleili twój wzmak.

Rezultat był taki,że poprzednia studyjna lampówka LEAKA napędzająca czteroomowe ''połówki Tannoya" - tj monitory średniego i dalekiego pola - poszła w kąt - słuchałem też, gra bardzo analitycznie i ślicznie.

Zacznę może myśleć też.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
