Nowy zint.wzm.mocy klasy A-A/B.[Q-Audio]

[darkul]

>Jendrus!

Ja mialem na mysli wklejenie helitrima do druku plaszczyzna jego konca...tzn.obudowy?!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jendrek]

Dobra, dobra ;))))

a tak w ogóle to jak nie ma precyzyjnych potencjometrów, to najlepiej wychodzi po prostu dać rezystorek 100k i potencjometr 2,2k (i tak reguluje się na skraju zakresu) wtedy już prąd ustawia się elgancko i powtarzalnie. no a stopień kompensacji to już trzeba na czuja. mnie się teraz udaje że"stoi" w miejscu

;) pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Mimo, że w temacie Abox dałem ten sam wpis to go zamieszczą również w tym wątku, bo dotyczy konstrukcji darkula.



Teraz przyszedł czas na test wzmaka darkula. Niestety prównanie z braku czasu nie odbyło się tak jak wczoraj w asyście innych wzmacniaczy. Odpaliłem sam wzmak darkula. Wrażenie pierwsze to jest takie, że dźwięk jest b. dobry i nic nie można zarzucić. Wszystko jest piękne góra wyrazista szczegółowa i nie przebarwiona, to samo ze średnicą. Dół jest z „kopem”, czyli taki jak trzeba. Jednym słowem bardzo udana konstrukcja. Scena dźwiękowa oczywiście poukładana i duże wrażenie bycia w środku koncertu.

Jeśli chodzi o porównanie do wzmacniacza w układzie jak ABOX, to ja osobiście wolę ten z Re, bo dźwięk jest bardziej „energetyczny” w środku i ma więcej „magii” i dlatego łatwiej przy nim wpada się w „odloty”, ale to nie znaczy że jeden jest lepszy a drugi gorszy! Jednym słowem dwie bardzo udane konstrukcje i każdy musi wybrać co jest dla niego lepsze, bo dwa wzmacniacze są super ale mają nieco odmienne „charaktery”.

Być może w piątek szczegółowo porównam te dwa wzmacniacze DIY i można będzie bliżej określić dzielące je niuanse.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Achtung,wnimanie.......

W kwestji zminy brzmienia>

Rezystor NFB 10 kOhm zbocznikowac kondziorem o wartosci np.4.7>22 pF.....

Swoja droga znaczna ilosc cdkow seryjnych ma cholernie ostra gore i ogolnie zecz ujmojac male zrownowarzenie w calym zakresie pasma...a o przesunieciach fazowych nie wspomne.......

=============

Wzmakowi mozna zmniejszyc wzmocnienie do +10V/V przez co bedzie mial leprze parametry techniczne i soniczne...

I dodac mozna preamp ze wzmoc.np.++3..5 V/V gra leeeepiej...

Narazie!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Muszę wpis powyżej skorygować - po dłuższych porównaniach - stwierdziłem, że wzmak z Re nie ma więcej "energii w środku" od darkuli to było złudzenie spowodowane niedostatecznym czasem spędzonym na porównaniach; darkula to prawdziwy dynamit. Jest generalnie nieco "zimniejsza" w górnej części pasma od wzmaka Re. Jest to wzmacniacz bardzo "precyzyjny" (duża ilość szczegółów o wysokich tonach podana dość ostro) z ogromnym "kopem". Słowa uznania dla konstruktora, bo układ prosty i dobry. Jeśli jeszcze bardziej do swojego gustu dostosowałbym górę (cd mam "ciepły" o b. dobrym brzmieniu - m.in. patent Darka na ampy wyjściowe) .... no ale nie ma ideałów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Na moment!

W opcji z fetami IRFP150/9150 gra lepiej....potezniej i bardziej plastycznie.....powietrza ma tez wiecej....

Niestety fety Pch sa gorsze od Nch ale moze ktos dobierze z nowych Pch pradowy odp.do 150!

Narazie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Czesc,moze sie uda?

[obrazekLUKASZ-128324_1.jpg] [obrazekLUKASZ-128324_2.jpg] [obrazekLUKASZ-128324_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Noooo i jeszcze cos..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

i?

[obrazekLUKASZ-128326_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Noo opanowalem samodzielnie sztuke wpisu w jpg bo wczesniej mi sie nieudawalo?!

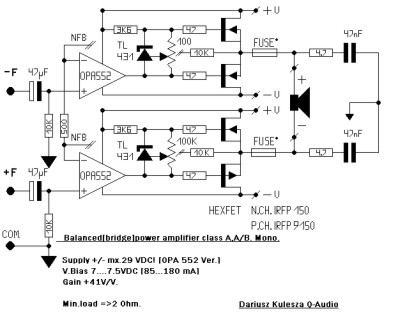

Rysunek1]Niektorzy z was prosili o wersje symetryczna wzmaka z DIY,prosze...W zakresie od +/-15 do +/-29VDC mozna uzyskac nawet do 180W/8 Ohm!Przy dobrym zbiasowaniu i poprawnym odprowadzeniu ciepla mozna spokojnie grac na bardzo duzych obc.od 2 Ohm!Wzmacniacz przyjmoje sygnaly symetryczne jak i niesymetryczne....na swoj sposob jest tez wzmacniaczem mostkowym....Jego parametry techniczne jak i soniczne sa co najmniej 2 krotnie leprze od wersji w singlu!

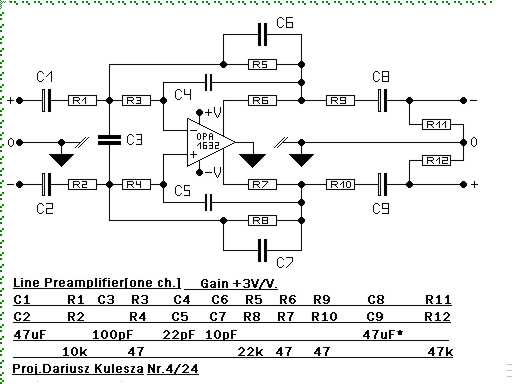

Rysunek2]W roznych opcjach [zabudowie]z scalaka OPA 1632 mozna uzyskac wspanialy dzwiek.....za stosunkowo smieszne pieniadze.....jest to chyba jedyny na swiecie scalak prawdziwie symetryczny od wejscia do wyjscia!Ma swietne parametry.... niestety produkowany jest w postaci smd,i wyprowadzenia ma niekompatybilne z innymi pojedynczymi scal.w DILu!

Rysunek3]Moja konfiguracja LM3886,swoja droga bardzo dobrze dopracowanego scalaka mocy...i co wazne glupoto odpornego na nagminnych zwieraczy kabelkow glosnikowych.W koncu po 4szt rownolegle na kanal graja w Jeffach Rowlandach a koszt?!!!!Ale gra i to przyjemnie!

Rysunek4}moja konfiguracja OPA552 jako wzmaka sluchawkowego.... i to dobrego!

Zycze milej lektory i zylakow na mozgach!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

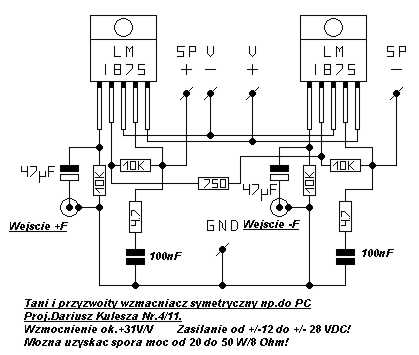

Jeszcze 2 schemaciki....

[obrazekLUKASZ-128773_1.jpg] [obrazekLUKASZ-128773_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Czy mógłbyś napisać dlaczego wybrałeś OPA552 do MC Pre?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek13]

Witam

mam pytanko do Darkul-a ponieważ jesteś stwórcą i mam dla ciebie wysokie poważanie

chce zrobic wzmacniaczyk na opa552 mam IRF540 i 9540,

a tak na marginesie czym się różnią od IRPF240 i 9240.

Ale wracajmy do tematu nie jestem orłem w dziedzinie wzmacniaczy dlatego proszę cie o pomoc bo znalazłem tutaj tyle schematów że się pogubiłem.

Ty jako fachowiec podpowiedz mi jaki wybrać, chodzi mi o zasilenie subwoofera tonsila który ma na pokładzie 2 głośniki 2x120Wat 20cm. nie jest zły jeśli chodzi o moc(muzyczna 2x200) jest on oczywiście pasywny, ma w soboe wbudowaną zwrotnicę tak że można podłaczyć satelity, mnie przede wszystkim chodzi o bass ale również żebym miał możliwość podłączenia satelitów i żeby możliwie to grało.

Proszę cię jak znajdziesz chwilke dla mnie poradź mi jaką konfigurację byś mi wskazał żeby to chodziło.

email [email protected].

mam też pytanie do trafa bo ludzie zasilają z tego co widze wszystkim nawet akumulatorami spiętymi szeregowo od samochodu.

czy trafo 2x19Volt symetryczne powiedzmy 250VA, będzie optymalne do takiego wzmacniacza, jeżeli nie powiedz jakie ty byś zastosował.

pozdrawiam serdecznie Mistrza i czekam na odpowiedź

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Odp.

>Foksik

Mozesz zastosowac rozne kosci... jako ze lubie zasilac stopnie phono w miare wysokimi napieciami to opa551/552 idealnie sie do tego nadaje... w brzmieniu takiego phono jest bardzo szybko wychwytywalne takie aspekty jak swoboda i "powietrze" sa czyms normalnym...polecam!

>do kolegi pon.

Chcac uzyskac duze prady i nie spalic struktory feta lepiej jest stosowac duze obudowy[TO-247,TOP-03] w przypadku IRF540/9540 sa klopoty z izolatorami trudno dostac prawdziwe teflonowe tulejki izol.I tak naprawde IRFP wytrzymoja znacznie wiekrze prady anizeli wynikalo by to z not aplikacyjnych producentow!

Do sooba bezpiecznym wzmakiem jest LM3886 w mostku lub polaczeniu rownoleglym,tu odsylam do not aplik.Nationala... duzo tam roznosci....Wymieniony trafol moze byc ...ale mozesz dac mocniejszy nade wszystko wydajniejszy pradowo.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek13]

Witam

A powiedz bo na razie nie mam za bardzo kasy i chciałbym spróbować na tych elementach które mam

to znaczy opa552 i IRF9540 i 540

który ze schematów byś mi radził wziąć pod uwagę.

bo Twoich widzę kilka Twoich , kilka weterana płytek ze schemataki i się zastanawiam czy może któryś z nich

z poważaniem Jurek.

- Aha te tl431 to są zenery tak? a cos dokładniej możesz o nich napisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Te tl431 to są układy scalone. Poszukaj karty katalogowej...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Jurek 23

Jezeli zaczynasz zabawe jako laik?To zacznij od LM3886,lub odrazu skocz na glebsza wode i opa552+fety...bo to rusza z kopyta i gra poprawnie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek13]

Witam

Panowie czyli konfiguracja na opa552 i IRF9540 oraz 540 moze być tak???

tylko proszę was doradźcie który schemat mam wybrać

oraz ewentualnie gdzie mają być mocniejsze rezystory, bo chyba normalnie to 0,25Wata bedą wystarczające,

aha i czy trafo 2x19Volt 250VA wystarczy

wszelkie inne informacje mile widziane

pozdrawiam i czekam na wskazówki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Ja uzywam tylko Bayschlaga 0.1%,0.6W!Niestety az po 50 gr.za szt!?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapelli]

Darek, a ja widziałem oporniki 0,1% o różnych mocach za 2zł!!!

i to bynajmniej nie Millsy w Akkusie :]



tylko w jedym sklepie w KAtowicach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_igod_]

I pewnie był na 3 maja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapelli]

->Igod, jakbyś zgadł :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Jeszcze cos!

Debilnie prosty ale dla kumatych[doswiadczonych]wzmak na 4 tranzystorach z pojedynczym nap.zasilajacym!

Mozna dac i 150 VDC tylko trza dobrac punkty pracy,i dobrac do swoich potrzeb NFB!

Brzmienie zadowoli lampiarzy,mocowo zadowalajacy,okolo 80>150W/8Ohm.Ale uwaga cholernie sie grzeje!!!

[obrazekLUKASZ-130068_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Mozna go zrobi na 3 parach fetow mocy,by mniej sie grzal!Lezc wtedy trzeba dac male wzmocnienie bo sumaryczna pojemnosc zlacz tnie pasmo driverovi na MPSA!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek13]

Witam

do darkul.

Panie Darku ja jeszcze raz z prośbą

o jakiś schemacik na tych moich elementach to znaczy

na opa552 i IRF9540 oraz 540

bo narazie nie mam wiecej kasy na kupowanie nowych

pozdrawiam serdecznie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Prosze sobie zrobic wzmaka w oparciu o opcje z OPA551/552 pedzaca IRFP240/9240!IRF540/9540 tez beda dzialaly poprawnie....

Poprawnie zmontowany uklad rusza z kopyta!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek13]

witam

panie Darku czyli wg. poniższego schematu można śmiało robić????

a mam pytanko zasilanie musi być mocno stabilizowane czy wystarczy mostek z kondensatorami równolegle i nie będzie mruczenia??

aha i ile takie cacko ma mocy??????????????



pozdrawiam

[obrazekLUKASZ-130193_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Czy schemat zamieszczony 2004-05-23 o godz. 16:57:10 przedstawia wzmacniacz słuchawkowy stereo czy mostkowy? Rozumiem że to zależy od sposobu połaczenia źródla i słuchawek ale chciałbym poznać intencje autora projektu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Jurek

Ta opcje gdzie jest 1 szt Tl 431!

'''''''''

>Foksik

Sluchawkowiec jest stereofoniczny..

Ale na opa1631 ja robie symetryczne sluchawkowce-rewelacja!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

I jweszcze schemacik dla lubiacych dluzej sie pobawic.... ale z satysfakcja!

[obrazekLUKASZ-130554_1.jpg]
