Zadanie dla Ciebie:

1 - Sprawdź czy czy silnik pracuje na obydwóch prędkościach.



Henryku ten silnik w ogóle nie pracuje w tym problem ani na wolnych ani na szybkich obrotach wciskałem wszystkie możliwe kombinacje nawet REC i nic.



2 - sprawdź kondensator i tu będziesz miał kłopot można to zrobić na dwa sposoby tym przyrządem (nastawionym na zakres omowy x1k), który posiadasz, albo zrobisz prostrzy test. włączysz ampexsa dotknij dłonią silnik i podnieś ramię napinacza jeżeli poczyjesz delikatne drżenie silnika to oznaczało by, że albo kondensator stracił pojemność co się zdarza, albo jest przerwa w połączeniu kondensatora z silnikiem. ZACHWAJ OSTROŻNOŚĆ!!!



A więc tak pierwszy test dotknąłem silnik i podniosłem ramię napinacza nie drżał, ale

wyłączały się lampy we wzmacniaczu i transformator zmieniał częstotliwość ?



Drugi test wykonałem odlutowałem przewód w kondensatorze i ustawiłem na x1k wskazówka wychyliła się nieznacznie około 1-1,5 cm i powoli opadła po zamianie sond test wypadł tak samo wskazówka wychyliła się na 1-15cm i opadła powoli .



Zastanawiające jest to że żaróweczka od Power się nie pali i przełącznik nie reaguje ale przewijanie w obu kierunkach działa!.



Takiego nauczyciela ze świecą szukać Henryku dla mnie laika bardzo dobrze mi to wykładasz może i polubię bardziej te Ampexy i nikomu nie obrzydzam naprawdę co wieczór zasnąć nie mogę i patrze sobie na niego i czekam z niecierpliwością na Twoje instrukcje nie spieszę się bo pośpiech tylko zaszkodzi .



Dziękuje i pozdrawiam Julian

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Konstanty S.]

Henryku ten silnik w ogóle nie pracuje w tym problem ani na wolnych ani na szybkich obrotach wciskałem wszystkie możliwe kombinacje nawet REC i nic.







A więc tak pierwszy test dotknąłem silnik i podniosłem ramię napinacza nie drżał, ale

wyłączały się lampy we wzmacniaczu i transformator zmieniał częstotliwość ?



Drugi test wykonałem odlutowałem przewód w kondensatorze i ustawiłem na x1k wskazówka wychyliła się nieznacznie około 1-1,5 cm i powoli opadła po zamianie sond test wypadł tak samo wskazówka wychyliła się na 1-15cm i opadła powoli .



Zastanawiające jest to że żaróweczka od Power się nie pali i przełącznik nie reaguje ale przewijanie w obu kierunkach działa!.



Takiego nauczyciela ze świecą szukać Henryku dla mnie laika bardzo dobrze mi to wykładasz może i polubię bardziej te Ampexy i nikomu nie obrzydzam naprawdę co wieczór zasnąć nie mogę i patrze sobie na niego i czekam z niecierpliwością na Twoje instrukcje nie spieszę się bo pośpiech tylko zaszkodzi .



Dziękuje i pozdrawiam Julian

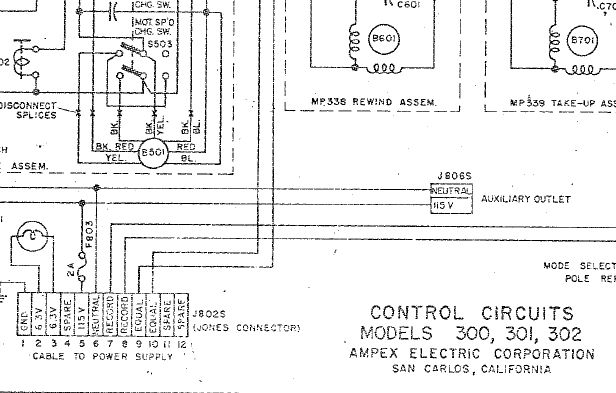

Julianie aby ruszyć dalej z naprawą, muszę zdobyć schemat do tego modelu. Jeżeli możesz to zrób zdjącie tego schematu (na razie tylko schemat transportu) i wyślij mi, adres podam Ci przez pw. Ja będę szukał w internecie i u mojego przyjaciela w Californii. Obawiałem się, że będziesz miał trudności z wykonaniem pomiarów, ale dałeś sobie radę. Dobrze to rokuje na przyszłośc, gdyż na pewno będzie trzeba wykonać jeszcze wiele pomiarów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

http://elektrotanya.com/ampex_300.pdf/download.html



GM

[Konstanty S.]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



GM

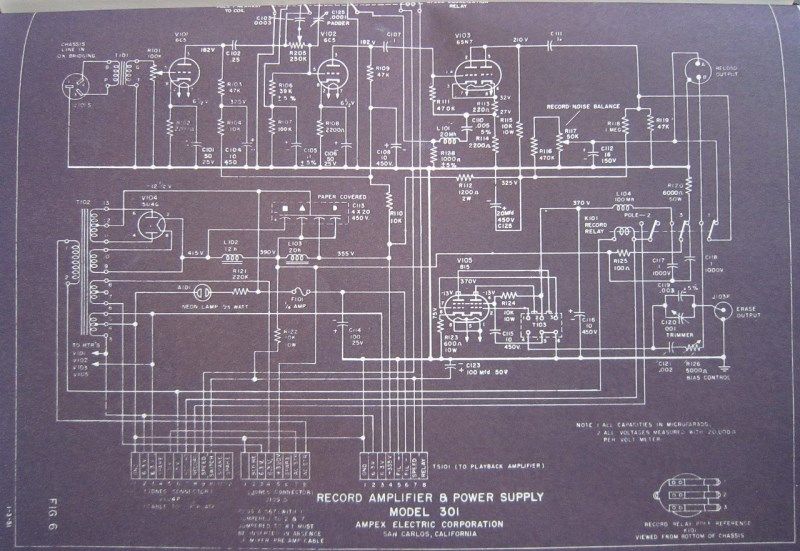

Dziieki za pomoc, ale potrzebujemy schematu modelu 301, jest to "prawie" to samo. To bardzo rzadko spotykany model. Do tej pory bazowałem na schemacie ampexsa 300, ale dostrzegam różnice nie jesto duży kłopot, ale szkoda czasu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[roban]

Moze to troche pomoze:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julian Mikolaj Goldyn]

Julianie aby ruszyć dalej z naprawą, muszę zdobyć schemat do tego modelu. Jeżeli możesz to zrób zdjącie tego schematu (na razie tylko schemat transportu) i wyślij mi, adres podam Ci przez pw. Ja będę szukał w internecie i u mojego przyjaciela w Californii. Obawiałem się, że będziesz miał trudności z wykonaniem pomiarów, ale dałeś sobie radę. Dobrze to rokuje na przyszłośc, gdyż na pewno będzie trzeba wykonać jeszcze wiele pomiarów.



Poczta mi szwankuje ale jakoś się temu zaradzi , spróbuje wkleić zdjęcia.

W większości jest to konstrukcja oparta na 300 tylko te prędkości 15/30ips są inne tak mnie się wydaje.

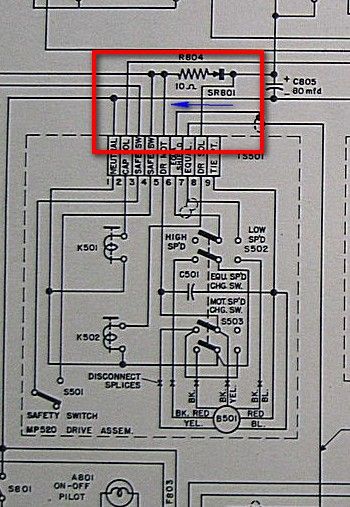

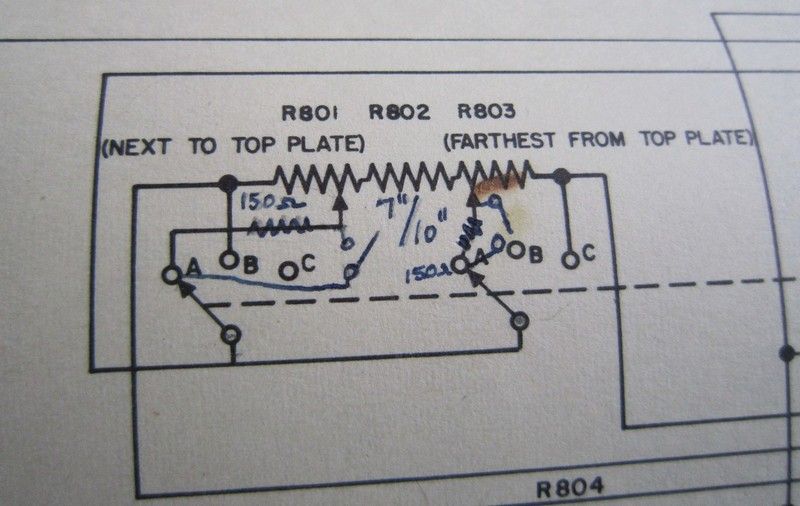

Na zdjęciu powiększonym jest naniesiona przeróbka ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

Dziieki za pomoc, ale potrzebujemy schematu modelu 301, jest to "prawie" to samo. To bardzo rzadko spotykany model. Do tej pory bazowałem na schemacie ampexsa 300, ale dostrzegam różnice nie jesto duży kłopot, ale szkoda czasu.



OK. Przepraszam za zamieszanie. W błąd wprowadził mnie zapis na rysunku 7 na stronie 36 tej instrukcji.





GM

[Marek-41]

Z wielkim zainteresowaniem obserwuję próbę naprawy magnetofonu ,tylko na podstawie emali.Ciekawe wyzwanie.Myslę , ze się uda.Powodzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Konstanty S.]

Poczta mi szwankuje ale jakoś się temu zaradzi , spróbuje wkleić zdjęcia.

W większości jest to konstrukcja oparta na 300 tylko te prędkości 15/30ips są inne tak mnie się wydaje.

Na zdjęciu powiększonym jest naniesiona przeróbka ???





Świetnie, zdjęcia OK, schematy czytelne, zaczynamy. Będziemy mierzyli napięcie na listwie z 9 terminalami to ta przy capstanie. Teraz ustalamy numerację terminali. Na zdjęciu, tej listwy, które zamieściłeś terminal 1 jest na górze a 9 na dole. Do jedynki z prawej strony listwy dochodzi przewód szary, do 9 z prawej strony listwy przychodzą dwa przewody żółty i czarny. Myślę że to ustalisz bez problemu.

Teraz pomiar napięcia.

ZACHOWAJ OSTROŻNOŚĆ!!!

1- Przyrząd pomiarowy ustaw na pomiar napięcia na zakresie AC 250V.

2- Włącz ampexsa,

3- Jeden z przewodów miernika podłącz do terminalu nr 1

4- sondą drugiego dotknij do terminala nr 3 miernik powinien pokazać około 115V

5- Przenieś sondę z 3 na 4 i podnieś ramię napinacza miernik powinien pokazać około115V

6- przenieś sondę z 4 na 5 i podnieś ramię napinacza miernik powinien pokazać 115V

To na razie wystarczy.

Gdyby pomiary wyszły OK to oznaczałoby, że uszkodzenie jest w obwodzie przełącznika obrotów capstana, bądż uszkodzony jest silnik, ale to na razie tylko przypuszczenie.

Ten odcięty przewód to przewód do dodatkowego gniazda do, którego można było podłączać dodatkowy sprzęt włączany wyłącznikiem głównym AMPEXsa.

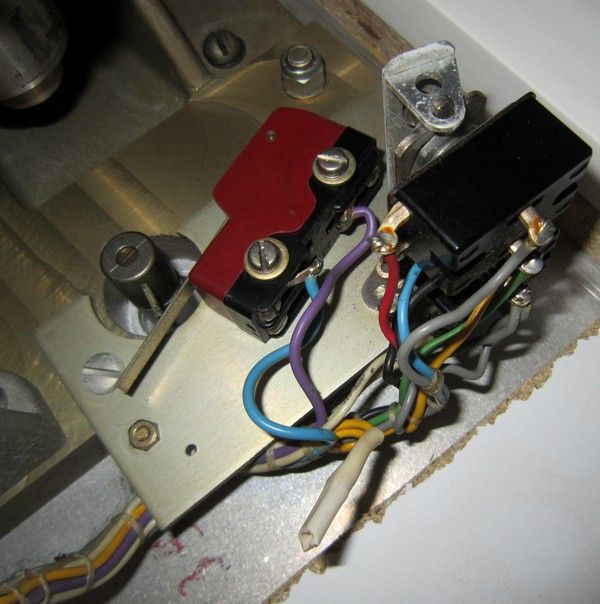

Zadanie dodatkowe: zrób zdjęcie przełącznika obrotów od strony terminali.



OK. Przepraszam za zamieszanie. W błąd wprowadził mnie zapis na rysunku 7 na stronie 36 tej instrukcji.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



GM

Widzę G.Mark, że śledzisz nasze zmagania z materią, gdybyś zauważył jakiś błąd, bądź miał jakąś sugestię będę Ci wdzięczny za pomoc. Jak widzisz wyzwanie jest spore, mam nadzieję, że satysfakcja gdy uda się naprawić będzie jeszcze większa. Pozdrawiam Henryk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julian Mikolaj Goldyn]

Na 3 i 4 terminalu miernik pokazał 115V na 5 terminalu mierzyłem kilka razy i nic?



Henryku tak jak napisałem na 5 terminalu mierzyłem kilka razy i może 2 razy wskazówka leciutko drgnęła ale to tak minimalnie , odchyliła się może z 4 mm.



Zdjęcia zrobiłem mam nadzieję że dobre , mam w ogóle pozytywną energię dziękuję za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

Na 3 i 4 terminalu miernik pokazał 115V na 5 terminalu mierzyłem kilka razy i nic?

...



Moim zdaniem brak jest połączenia terminala 4 z 5. Jeśli na 4 pojawia się napięcie 115V, to na 5 powinno być ono również, ponieważ 4 z 5 jest połączony na wyprowadzeniu rezystora R804.





Przy całkowicie wyłączonym urządzeniu, sprawdź za pomocą omomierza, rezystancję pomiędzy 4 i 5. Powinna wynosić ona 0.

Jeśli tak nie jest, to prześledź połączenie terminala 5 z rezystorem R804.



GM

[Korwin]

Poczta mi szwankuje ale jakoś się temu zaradzi , spróbuje wkleić zdjęcia.

W większości jest to konstrukcja oparta na 300 tylko te prędkości 15/30ips są inne tak mnie się wydaje.

Na zdjęciu powiększonym jest naniesiona przeróbka ???



Proponuję korzystanie ze SKYPE-a klikanie fragment po fragmencie jest nieprecyzyjne i upierdliwe. Pozdrawiam Zbyszek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julian Mikolaj Goldyn]



Proponuję korzystanie ze SKYPE-a klikanie fragment po fragmencie jest nieprecyzyjne i upierdliwe. Pozdrawiam Zbyszek











To już wyjaśniłem Henryk zgodził się mnie pomagać poprzez ten temat , tym bardziej ze cały czas nie siedzę przy komputerze więc taka forma jest dobra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Konstanty S.]

Na 3 i 4 terminalu miernik pokazał 115V na 5 terminalu mierzyłem kilka razy i nic?



Henryku tak jak napisałem na 5 terminalu mierzyłem kilka razy i może 2 razy wskazówka leciutko drgnęła ale to tak minimalnie , odchyliła się może z 4 mm.



Zdjęcia zrobiłem mam nadzieję że dobre , mam w ogóle pozytywną energię dziękuję za pomoc.





Jestem pod dużym wrażeniem, idzie Ci bardzo dobrze.

Praca domowa dla Ciebie:

Wykonaj połączenie (mostek, jumper) pomiędzy terminalem 4 a 5 jest to połączenie tymczasowe.

Po włączeniu ampexsa i podniesieniu ramienia napinacza capstan powinien ruszyć. Napisz jaka była reakcja na tę próbę. Gdyby silnik zaczął się obracać sprawdź czy kręci się na obydwu obrotach, następnie wyłącz i czekaj na kolejne wskazówki.

Powodzenia!ps wymień żarówkę POWER



Na 3 i 4 terminalu miernik pokazał 115V na 5 terminalu mierzyłem kilka razy i nic?



Henryku tak jak napisałem na 5 terminalu mierzyłem kilka razy i może 2 razy wskazówka leciutko drgnęła ale to tak minimalnie , odchyliła się może z 4 mm.



Zdjęcia zrobiłem mam nadzieję że dobre , mam w ogóle pozytywną energię dziękuję za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julian Mikolaj Goldyn]



Jestem pod dużym wrażeniem, idzie Ci bardzo dobrze.

Praca domowa dla Ciebie:

Wykonaj połączenie (mostek, jumper) pomiędzy terminalem 4 a 5 jest to połączenie tymczasowe.

Po włączeniu ampexsa i podniesieniu ramienia napinacza capstan powinien ruszyć. Napisz jaka była reakcja na tę próbę. Gdyby silnik zaczął się obracać sprawdź czy kręci się na obydwu obrotach, następnie wyłącz i czekaj na kolejne wskazówki.

Powodzenia!ps wymień żarówkę POWER



Henryku zrobiłem tak jak napisałeś nawet nie wyobrażasz sobie jak szeroki miałem uśmiech na twarzy silnik pracuje!!!

Obie prędkości działają przewijanie działa , lampka od Power świeciła kilka chwil ale przestała więc chyba kwestia styku.

Transport działa w pełni wszystkie funkcje więc teraz spokojnie mogę zasnąć , wiem że to nie koniec ale początek przygody z Ampexem postaram się być dobrym uczniem na razie dziękuję serdecznie.

Wiele części w nim jest z roku jego powstania i starszych czyli październik 1950 ma ta maszyneria 62 lata i jakże się cieszę że działa gdyby nie pomoc z Twojej strony nie dał bym rady.



W tym miejscu chce podziękować wszystkim kibicującym także GMarkowi ale Twoje instrukcje GMark wybacz były dla mnie laika zbyt trudne do zrozumienia ale dziękuję bardzo.

Ja patrze na schemat jak laik muszę się zastanowić co to a co tamto szukam w internecie prostych wskazówek jak oznaczone są kondensatory i inne elementy na schemacie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Amaroc]

Panowie.. odwalacie kawał perfekcyjnej roboty!.. śledzę ten wątek od początku.. aż mi żal że nie mam jakiegoś Ampexa i sam nie mogę się zabrać za tak pożyteczne działanie.. życzę sukcesu i satysfakcji z pracy!:.. pozdrawiam wszystkich:-).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Konstanty S.]

Henryku zrobiłem tak jak napisałeś nawet nie wyobrażasz sobie jak szeroki miałem uśmiech na twarzy silnik pracuje!!!

Obie prędkości działają przewijanie działa , lampka od Power świeciła kilka chwil ale przestała więc chyba kwestia styku.

Transport działa w pełni wszystkie funkcje więc teraz spokojnie mogę zasnąć , wiem że to nie koniec ale początek przygody z Ampexem postaram się być dobrym uczniem na razie dziękuję serdecznie.

Wiele części w nim jest z roku jego powstania i starszych czyli październik 1950 ma ta maszyneria 62 lata i jakże się cieszę że działa gdyby nie pomoc z Twojej strony nie dał bym rady.



W tym miejscu chce podziękować wszystkim kibicującym także GMarkowi ale Twoje instrukcje GMark wybacz były dla mnie laika zbyt trudne do zrozumienia ale dziękuję bardzo.

Ja patrze na schemat jak laik muszę się zastanowić co to a co tamto szukam w internecie prostych wskazówek jak oznaczone są kondensatory i inne elementy na schemacie



Moje gratulacje!!!! Jesteś bardzo dobrym uczniem.

Wygraliśmy małą bitwę, ale do zwycięstwa jeszcze daleko. Na razie szampan niech się chłodzi. Schody przed nami. Capstan się kręci, ale my nie wiemy dlaczego brak jest połączenia pomiędzy 4 a 5 jak słusznie sugerował G.Mark.

Wydaje mi się, że poprzedni właściciel dokonał (jak dotąd ) dwóch modyfikacji pierwsza dotyczy zamontowania dwóch dodatkowych oporników w obwodzie silników przewijania zmniejszają one moc tych silników przy korzystaniu ze szpul 18. druga z którą mamy do czynienia polega prawdopodobnie na zainstalowaniu dodatkowego wyłącznika, którego teraz nie ma. Zweryfikowanie tego to oczywiście kolejne zadanie dla Ciebie. Moglibyśmy pozostawić to połączenie, które wykonałeś na stałe, ale sądzę, że nie miałbyś pełnej satysfakcji. Ja masz to zrobić?

Z terminala nr 5 (tego z LEWEJ strony!) odchodzi biały przewód musisz znaleźć jego koniec wiem, że będzie to trudne zadanie, ponieważ przewód ten wchodzi w kros (jest powiązany z innymi) postaraj się nie przecinać tego oplotu (w trosce o zachowanie oryginalności. Jest to znakomicie zachowany unikatowy egzemplarz w skali świata i należ z nim postępować należnie dla jego wieku)

Gdy uda nam się usunąć tę modyfikację przejdziemy do prób odtwarzania.

Powodzenia!



Panowie.. odwalacie kawał perfekcyjnej roboty!.. śledzę ten wątek od początku.. aż mi żal że nie mam jakiegoś Ampexa i sam nie mogę się zabrać za tak pożyteczne działanie.. życzę sukcesu i satysfakcji z pracy!:.. pozdrawiam wszystkich:-).



Możesz mieć ampexsa za rozsądną cenę. Przesyłka drogą morską też jest jeszcze tania.

Jeżeli potrafisz sam naprawiać, to można kupić jeszcze taniej. Obiecuję Ci pomoc przy naprawie.

Chciałbym, aby było więcej ampexsowców w naszym kraju Do tej pory byłem prawdopodobnie sam jak „samotny biały żagiel” teraz jest nas trzech Ja, Korwin i Julian. Dołącz do nas.

Dzięki za życzenia! Pozdrawiam Henryk Konstanty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

Moje gratulacje!!!! Jesteś bardzo dobrym uczniem.

Wygraliśmy małą bitwę, ale do zwycięstwa jeszcze daleko. Na razie szampan niech się chłodzi. Schody przed nami. Capstan się kręci, ale my nie wiemy dlaczego brak jest połączenia pomiędzy 4 a 5 jak słusznie sugerował G.Mark.

Wydaje mi się, że poprzedni właściciel dokonał (jak dotąd ) dwóch modyfikacji pierwsza dotyczy zamontowania dwóch dodatkowych oporników w obwodzie silników przewijania zmniejszają one moc tych silników przy korzystaniu ze szpul 18. druga z którą mamy do czynienia polega prawdopodobnie na zainstalowaniu dodatkowego wyłącznika, którego teraz nie ma. Zweryfikowanie tego to oczywiście kolejne zadanie dla Ciebie. Moglibyśmy pozostawić to połączenie, które wykonałeś na stałe, ale sądzę, że nie miałbyś pełnej satysfakcji. Ja masz to zrobić?

Z terminala nr 5 (tego z LEWEJ strony!) odchodzi biały przewód musisz znaleźć jego koniec wiem, że będzie to trudne zadanie, ponieważ przewód ten wchodzi w kros (jest powiązany z innymi) postaraj się nie przecinać tego oplotu (w trosce o zachowanie oryginalności. Jest to znakomicie zachowany unikatowy egzemplarz w skali świata i należ z nim postępować należnie dla jego wieku)

Gdy uda nam się usunąć tę modyfikację przejdziemy do prób odtwarzania.

...



Mnie bardziej zastanawia przygasająca żarówka sygnalizująca włączenie urządzenia.

Jeśli gaśnie po pewnym czasie od włączenia, a zły styk w oprawce zostanie wyeliminowany, to będzie świadczyć o przeciążaniu zasilacza/transformatora.

Myślę, że należy dokładnie obserwować prąd pobierany z zasilacza w funkcji czasu.



GM

[Konstanty S.]

Henryku zrobiłem tak jak napisałeś nawet nie wyobrażasz sobie jak szeroki miałem uśmiech na twarzy silnik pracuje!!!

Obie prędkości działają przewijanie działa , lampka od Power świeciła kilka chwil ale przestała więc chyba kwestia styku.

Transport działa w pełni wszystkie funkcje więc teraz spokojnie mogę zasnąć , wiem że to nie koniec ale początek przygody z Ampexem postaram się być dobrym uczniem na razie dziękuję serdecznie.

Wiele części w nim jest z roku jego powstania i starszych czyli październik 1950 ma ta maszyneria 62 lata i jakże się cieszę że działa gdyby nie pomoc z Twojej strony nie dał bym rady.



W tym miejscu chce podziękować wszystkim kibicującym także GMarkowi ale Twoje instrukcje GMark wybacz były dla mnie laika zbyt trudne do zrozumienia ale dziękuję bardzo.

Ja patrze na schemat jak laik muszę się zastanowić co to a co tamto szukam w internecie prostych wskazówek jak oznaczone są kondensatory i inne elementy na schemacie







Nie napisałem w jakim celu wykonano tę modyfikację. Odpowiedź jest prosta ten dodatkowy wyłącznik to po prostu PAUZA, której w Ampexsie nie ma. Ten egzemplarz pracował w studiu radiowym dlatego go tam zamontowano. W momencie naciśnięcia przycisku play łapie capstan solenoid towarzyszy temu dość głośne kliknięcie w przypadku startu z pauzy tego nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julian Mikolaj Goldyn]

Mnie bardziej zastanawia przygasająca żarówka sygnalizująca włączenie urządzenia.

Jeśli gaśnie po pewnym czasie od włączenia, a zły styk w oprawce zostanie wyeliminowany, to będzie świadczyć o przeciążaniu zasilacza/transformatora.

Myślę, że należy dokładnie obserwować prąd pobierany z zasilacza w funkcji czasu.



Prześledziłem połączenia żarówki i doszedłem do wniosku że może styki w gniazdach i tak rzeczywiście było jest taki kabel łączący panel ze wzmacniaczem ma on takie prostokątne wtyki odłączyłem i okazało się że wszystkie styki są pokryte patyną , wyczyściłem i obserwowałem żarówka już nie przygasa i świeci jak należy.



Założyłem taśmę aby popróbować jak wszystko działa przy przewijaniu na najszybszych obrotach przełączyłem dźwignę funkcji zamiast zastopować i z kilkudziesięciu metrów taśmy zrobiło się gniazdo:)

Straty muszą być niestety.



Teraz mam zamiar przyjrzeć się temu kabelkowi ale tak jak Henryk pisał nie będzie to proste zadanie , trzymajcie kciuki .Następne co chciałbym osiągnąć to wydobycie jakiegoś dźwięku z taśmy dziękuję i pozdrawiam .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Konstanty S.]

Prześledziłem połączenia żarówki i doszedłem do wniosku że może styki w gniazdach i tak rzeczywiście było jest taki kabel łączący panel ze wzmacniaczem ma on takie prostokątne wtyki odłączyłem i okazało się że wszystkie styki są pokryte patyną , wyczyściłem i obserwowałem żarówka już nie przygasa i świeci jak należy.



Założyłem taśmę aby popróbować jak wszystko działa przy przewijaniu na najszybszych obrotach przełączyłem dźwignę funkcji zamiast zastopować i z kilkudziesięciu metrów taśmy zrobiło się gniazdo:)

Straty muszą być niestety.



Teraz mam zamiar przyjrzeć się temu kabelkowi ale tak jak Henryk pisał nie będzie to proste zadanie , trzymajcie kciuki .Następne co chciałbym osiągnąć to wydobycie jakiegoś dźwięku z taśmy dziękuję i pozdrawiam .

W poszukiwaniach tego przewodu pomocny będzie omomierz. 1- Rozłącz mostek pomiędz 4 a 5.

2- Ustaw omomierz na zakresie x10 ohm.

3- skalibruj (zawrzyj dwie sondy omomierza i potencjometrem "0" ohm ustaw na zero na skali przyrządu).

4- jedną sondą dotknij do terminala nr 5 a drugą dotykaj do terminali do których dochodzi biały przewód.

W przypadku gdy wskazówka omomierza pokaże "0" to trawiłeś.

opisz gdzie dochodzi ten przewód.

Jestem przekonany , że tę modyfikację wykonał profesjonalista i dlatego przeszukaj najpierw te terminale do których dochodzi tylko jeden biały przewód Nie wykluczone, że ten przewód "wisi w powietrzu, ale to by znaczyło o dyletanckim podejściu. Wiem że Cię korci, aby już usłyszeć jak ten ampex gra. Zanim to nastąpi musimy wymienić prawdopodobnie wszystkie kondensatory elektrolityczne. Nie przejmuj się tym dasz sobie z tym radę.

Możesz tym czasem wyczyścić wszystkie połączenia gniazdo-wtyk . do tego użyj na początek WD-40 po wyschnięciu przemyj alkocholem.



czasem zdarza mi się zrobić błąd ortograficzny (niewykluczone) przepraszam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek-41]

Muszę z prawdziwą przykrością poinfomować o nagłej śmierci założyciela tego wątku Zbyszka "Korwina" Piotrowskiego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MAG]

Wspaniały człowiek , w mej pamięci pan Zbigniew pozostanie jako wesoły zawsze pogodny .

Pozdrawiam wszystkich i nie pozwólcie aby wątek zniknął .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Violet]

Chyba warto dziś podbić do góry ten wątek.



[*]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julian Mikolaj Goldyn]

Wątek będzie żył , zapewniam że będę miał wiele pytań Henryku czekam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pmcomp]

Mam pytanie: doprowadziliscie tego Ampexa do ładu? Dopisz prosze jak i co bylo, to są najciekawsze historie.



pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Konstanty S.]

Mam pytanie: doprowadziliscie tego Ampexa do ładu? Dopisz prosze jak i co bylo, to są najciekawsze historie.



pozdro

Skończył się sezon budowlany, (remontuję domek) więc mam teraz czas na swoje hobby. Miną już rok a ja dopiero od wczoraj zabrałem się do roboty. Postanowiłem zmienić transport na oryginalny, i teraz mam trochę dodatkowej pracy z wymianą łożysk, to nietypowe łożyska drogie i trudno o nie. Mam już materiały na racka teraz go skręcam wierce i gwintuję otwory, Zamieszczam jedna fotografię kiepskiej jakości (zrobione komórką) na której widać aktualny stan mam nadzieje nadzieję skończyć pracę do wiosny. Pozdrawiam! Henryk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Skończył się sezon budowlany, (remontuję domek) więc mam teraz czas na swoje hobby. Miną już rok a ja dopiero od wczoraj zabrałem się do roboty. Postanowiłem zmienić transport na oryginalny, i teraz mam trochę dodatkowej pracy z wymianą łożysk, to nietypowe łożyska drogie i trudno o nie. Mam już materiały na racka teraz go skręcam wierce i gwintuję otwory, Zamieszczam jedna fotografię kiepskiej jakości (zrobione komórką) na której widać aktualny stan mam nadzieje nadzieję skończyć pracę do wiosny. Pozdrawiam! Henryk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy i ja działa AMPEX Juliana? na to pytanie najlepiej odpowie Julian.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Konstanty S.]

Wątek będzie żył , zapewniam że będę miał wiele pytań Henryku czekam.

Oto lista kondensatorów:

1- 1uF/450V 1szt,

2- 0,25uF/400V 1 szt,

3- 0,1uF/400V 7 szt,

4- 20uF/450V 9 szt,

5- 10uF/450V 5 szt,

6- 16uF/450V 1 szt,

7- 4uF/450V 1 szt,

8- 50uF/25V 6 szt,

9- 100uF/25V 1 szt.

uF to jednostka pojemności (mikrofarad) powinna tu być grecka litera MI , ale nie mam jaj w swoim komputerze. Wszystkie kondensatory powinny być "osiowe" czyli mieć końcówki lutownicze wyprowadzone koncentrycznie z duch stron kondensatora. Załączam fotografię, na której pokazane są kondensatory z wyprowadzeniami osiowymi. Kondensatory z pozycji od 1 do trzy to kondensatory papierowe. Gdybyś miał pytania napisz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Konstanty S.]

Kondensatory 20uf/450V (pozycja 4 na liście) w Twoim Ampexsie to kondensatory wielosekcyjne, czyli cztery w jednej obudowie. Trudno dostać je dzisiaj. Spróbuj, może Ci się uda kupić. Potrzebujesz dwa takie

i jeden pojedynczy. Takie kondensatory będzie Ci łatwiej wymienić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julian Mikolaj Goldyn]

Kondensatory 20uf/450V (pozycja 4 na liście) w Twoim Ampexsie to kondensatory wielosekcyjne, czyli cztery w jednej obudowie. Trudno dostać je dzisiaj. Spróbuj, może Ci się uda kupić. Potrzebujesz dwa takie

i jeden pojedynczy. Takie kondensatory będzie Ci łatwiej wymienić.



Henryku myślę że dam radę lista pod pachę i w drogę , to może potrwać gdyż poruszanie się dla mnie ostatnimi czasy jest trudniejsze.

Dziękuję za listę zakópów , przy okazji zapytam czy trzeba by wymieniać lampY i np: te mniejsze to są chyba rezystory i oporniki sam nie rozpoznaje dokładnie ?.



Pozdrawiam Julek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
