Źródło prądowe..


cypher

Recommended Posts

Kilkakrotnie na forum padały stwierdzenia o źródłach prądowych. Ale jakoś nie jest to popularny sposób obciążania lamp.

Może warto by się pokusić o stworzenie forumowej płytki z układem opisanym i przetestowanym w artykule przygotowanym dla www.audioXpress.com

"Audio Current Regulator Tests for High Performance

Part 2: Precise High Current/Voltage Operation

By Walt Jung"



Wiem, że nie jest to purystyczne rozwiązanie i można stosować np pentody jako źródła prądowe lub z podobnym skutkiem dławiki anodowe. Układy na tranach jednak są bardzo kompaktowe oraz proste do stosowania. A co najważniejsze brzmią w moim odczuciu bardzo dobrze (lepiej niż dławiki) a koszt jest marginalny w stosunku do dobrego dławika.

Najważniejszym aspektem stosowania CCS-ów jest uzyskanie maksymalnego wzmocnienia z danej lampy oraz coś co w żargonie hi-fi nazywane jest "czarnym tłem" czyli odseparowanie śmieci pochodzących z zasilania. Bardzo po odfiltrowaniu zasilania pojawiają się tzw smaczki, wybrzmienia, lepiej jest słyszalna akustyka studia/sali nagrania (o ile taka była nagrana)

Przy prezentowanym układzie mamy możliwość stosowania napięcia do praktycznie 400V DC oraz w wypadku zastosowania rezystora nastawnego płynnie regulujemy prąd. Układ taki spokojnie wystarcza w aplikacjach dla driverów a nawet lamp wyjściowych w układach parafeed.

Oczywiście układ można poskładać na płytkach uniwersalnych ale nie wygląda to dobrze a i kompaktowość rozwiązania nie jest najlepsza.



Może wspólnymi siłami udało by się zaprojektować płytkę zebrać chętnych oraz skompletować części. Niestety kostki Ixysa nie są dostępne w Polsce ale mogę je ściągnąć ze stanów (nie wiem jak z dostępnością DN-ów w Polsce).

Dajmy szansę naszym lampizatorom i preampom ;-))



Sumaryczny koszt będzie stosunkowo niewielki a korzyści - cóż mogą być bardzo duże ale nie gwarantowane ;-)).

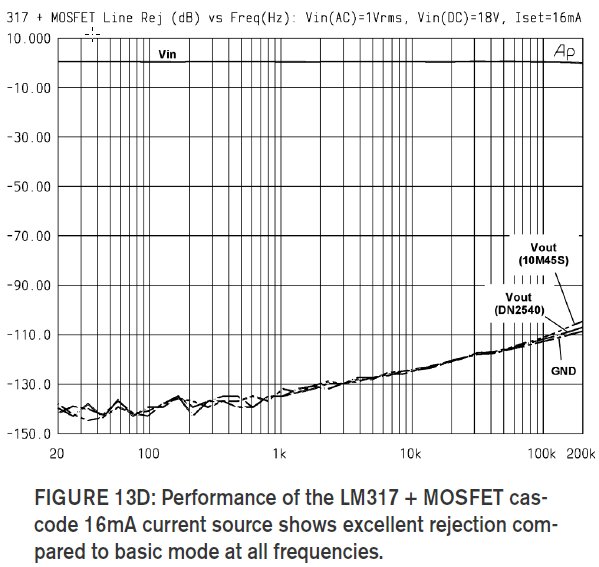

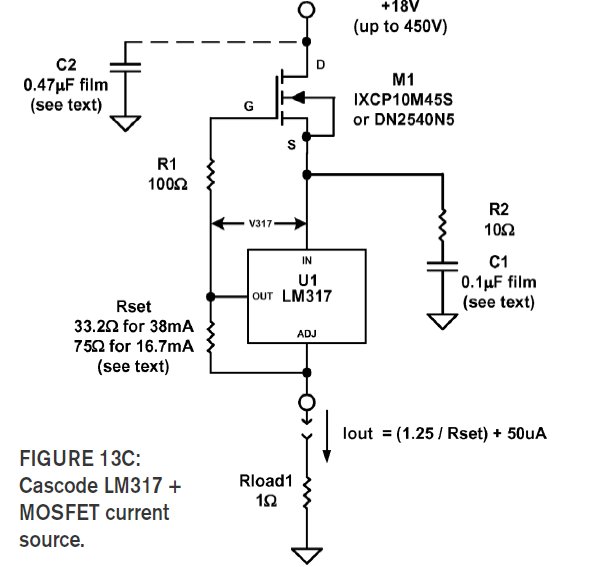

Poniżej esencja artykułu czyli układ i pomiary.



Cały artykuł dostępny tu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Więcej informacji o CCS-a ach w google ;-))



Dzięki madly za podesłanie dokumentu ;-))



To co jacyś chętni ?



Może inne pomysły do zrealizowania ??

Zapraszam do dyskusji ;-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-14895-100006065 1262710117_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Guest jt211

(Konto usunięte)

Witam,

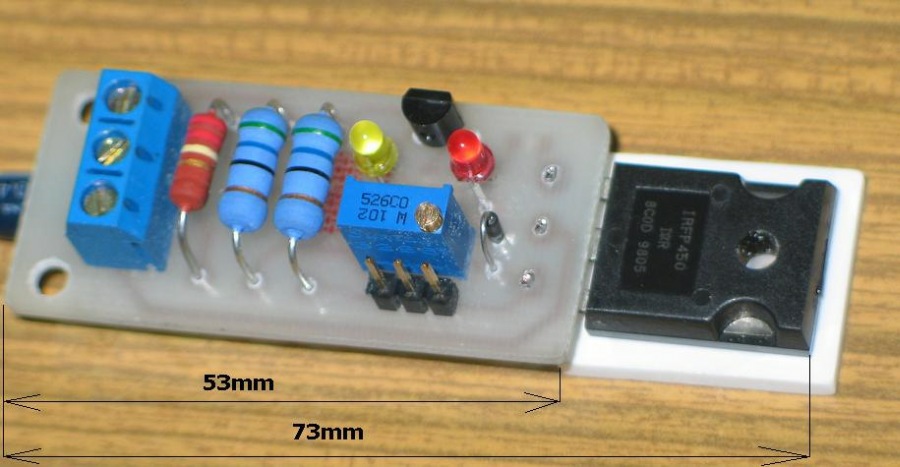

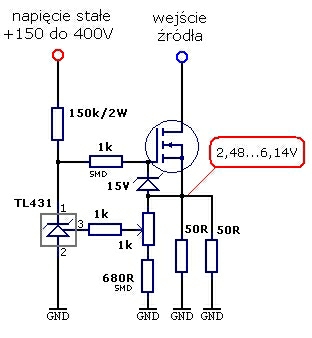

Dla mnie znajomy skleił coś takiego.

Używam tego na połączonych katodach 6528 w ukladzie p-p.

Regulacja od 50mA do 250mA.

Przez długi czas grało na 210mA.

Tranzystor był przykręcony do 2mm płyty górnej wzmaka.

post-11588-100006000 1262766231_thumb.jpg

post-11588-100006001 1262766231_thumb.jpg

Link to comment
Share on other sites

Fajnie, że powstał wątek :-)



Będzie też okazja do zbiorowego zakupu CCS'ów.



Swego czasu szukałem DN2540 w Polszcze, są dostępne, ale lepiej jest kupić nowszą, lepszą wersję tegoż depletion mode MOSFET'a DN3545N3 - w nocie 2540 zalecają właśnie używanie tego zamiennika w nowych układach. Jako bonus ma napięcie maksymalne pracy 450V i jest o 2 zł netto tańszy na sztuce.



Przy zamówieniu ilości 25 i więcej sztuk cena DN3545N3 spada do 4 zł netto/szt. plus przesyłki. To chyba wyjdzie taniej, niż IXYS'e.



Dodatkowo można uwzględnić maniaków wysokiego napięcia z IXYSami 10M90 z maksymalnym napięciem 900V.

Link to comment
Share on other sites

.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>Wie ktoś jak policzyć R wyjściowe dla takich układów?



Masz na myśli Zout ?

Z symulacji wychodzi bardzo podobnie do lamp obciążonych dławikiem.

Dla Ixys-a warto wstawiać 1kR rezystor w "gate" aby układ się nie wzbudzał.

Z jakiś powodów można stosować CCS dla pentod. EL34 powinna działać trybie triodowym (chętnie bym się dowiedział dlaczego)

Link to comment
Share on other sites

Proszę:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co do 180F c3g nie przypominam sobie abym je obciążał CCS-em. A nawet jeśli to robiłem to nie pamiętam jaki był wynik tak węc informacja całkowicie bezwartościowa ;-)

Link to comment
Share on other sites

cypher 6 Sty 2010, 13:14



Z jakiś powodów można stosować CCS dla pentod. EL34 powinna działać trybie triodowym (chętnie bym się dowiedział dlaczego)



Pewnie fachowcy wyjaśnią to lepiej, ale tak obrazowo - przy obciążeniu źródlem prądowym linia obciążenia jest pozioma lub prawie pozioma (prąd jest stały), więc mniej lub bardziej równoległa do krzywych napięć siatki pentody.

Link to comment
Share on other sites

cypher, 6 Sty 2010, 17:21

>

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Rzeczywiście- imponujące parametry EL84 obciążonej IXYS-em.

To może spokojnie napędzić 6s33s :)

Ale cały czas nie wiem, skąd taka mała impedancja wyjścia (500 omów ?).Dla pentody?

Może czegoś nie zrozumiałem czytając.

Link to comment
Share on other sites

Guest jt211

(Konto usunięte)

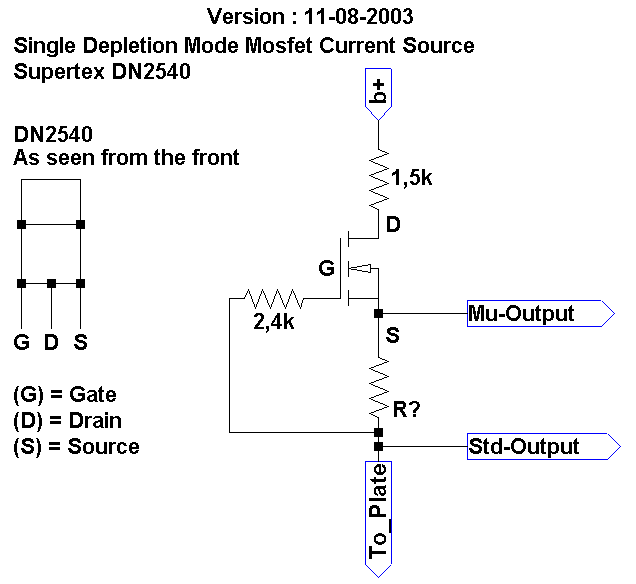

W drenie jest bo jest jak to na necie :>) gość z IXYS mówił ze też nie ma pojecia po co.

Pytałem IXYS gdyż uzywałem z baterią 1.2V aż do 180mA na dwu katodach KT88.

Mu output to wyjscie o małej oporności nigdy nie używałem.

Na ucho na triodzie DN ma lepszy bass jak IXYS albo mi sie wydaje.

Aha wyliczanie R? jest na pdf IXYS ale wszyscy krecą tu potkami.

Jest rożnica niewielka pomiędzy poszczególnymi tranami dlatego te potki.

Link to comment
Share on other sites

Guest jt211

(Konto usunięte)

z CCS praktycznie każda lampa ma max książkowe wzmocnienie





jurek, 6 Sty 2010, 22:14



>Po lekturze internetowej wiem, że CSS-y mają wysokie R.

>Tak więc R wyjciowe układu powyżej będzie równe Rp danej lampy.

>

>Coś źle doczytałem?

Link to comment
Share on other sites

jurek, 6 Sty 2010, 22:14



>Po lekturze internetowej wiem, że CSS-y mają wysokie R.

>Tak więc R wyjciowe układu powyżej będzie równe Rp danej lampy.



Z mojej skromnej wiedzy to mają bardzo wysoką impedancję a nie rezystancję

A co do Zout to faktycznie przy obciążeniu CCS wychodzi że jest to Rp lampy.

Kondensator w katodzie powoduje obniżenie Zout



Trochę teorii.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Witam, CCS nie może być stosowany jako obciązenie pentody, poniewaz pentoda również pracuje w sposób zbliżony do źródła prądowego. To tak jakby połączyć dwa źródła prądowe szeregowo. Mam troche zbędnych nowych DN2540 jakby kogos interesowaly.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

Ja nie robiłem poniewaz wymagaloby to zmniejszenia napiecia zasilania i oczywiście posiadania przyzwoitego dławika. Z dławikami jest ten problem ze powinien mieć bardzo dużą indukcyjność i bardzo małą pojemność własną aby zachować szerokie pasmo zarówno od góry jak i od dołu. Najprostsze źródła oparte o DN pracują bardzo dobrze, w układzie kaskody jeszcze lepiej. Dławik o indukcyjności 100H ma impedancję 12,56 kOhm dla częstotliwości 20Hz, pojedynczy DN 2 MOhm. W kaskodzie 4 GOhm. Pojemność pojedynczego DNa ok. 33pF, kaskody poniżej 1pF.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

Cypher, ten opornik jest antyparazytowy podobnie jak ten w bramce tranzystora. Wyjście Mu jest wyjściem o niskiej impedancji. Uklad zachowuje sie jak wtórnik katodowy ze wzmocnieniem równym wzmocnieniu lampy. Kiedy sygnał pobierasz z anody zasilacz jest ''widziany'' przez lampe poprzez wysoką impedancje źródla prądowego. Praktycznie w torze sygnału jest tylko lampa, opornik katodowy i ew. kondensator katodowy, kondensator sprzęgający i opornik siatkowy następnego stopnia. W przypadku wyjścia Mu zasilacz znajduje się w torze sygnałowym. Przez lampę płynie wtedy stały prąd bez względu na napięcie na niej. W torze sygnałowym znajduje się wówczas DN, kondensator wyjsiowy, zasilacz oraz opornik siatkowy nastepnego stopnia.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

Jeszcze jedno, w przypadku korzystania z wyjścia Mu pomimo niskiej impedancji wyjściowej nie możemy z tego wyjścia pobierać prądu większego niż prąd źródła prądowego. W przeciwnym wypadku nastąpi ostre obcinanie prawie jak w tranzystorowych stopniach :(

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites
