First Watt B1 buffer / pre-amplifier NOWY forumowy projekt

[Calyer]

Czy pin 1 ma trafić do A1 , a pin 12 do C4 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crossover64]

Tak jak napisałeś,dodatkowo masz na płytce oznaczonego pilota określającego położenie przełącznika.Żeby mieć powność warto sprawdzić omomierzem,tym bardziej że nie jest prosto wbić go w płytkę:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Tak jak napisałeś,dodatkowo masz na płytce oznaczonego pilota określającego położenie przełącznika.

Ten pilot na płytce to ma inne oznaczenia[nie wiadomo dlaczego] niż te które są na Lorlinie, więc to nie daje pewności.



Żeby mieć powność warto sprawdzić omomierzem,tym bardziej że nie jest prosto wbić go w płytkę:)

No właśnie , chodzi o te trzy środkowe piny. Otwory do nich są na płytce jakieś 2mm za nisko. Trzeba je mocno odginać, żeby choć zahaczyły o otwory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crossover64]

Zgadza się ,trzeba trochę nagiąć te trzy wyprowadzenia.Na płytce pilot jest oznaczony plusem w kółku (pomiędzy A1 i C4), na przełączniku jest kołeczek,jeśli zgrasz te rzeczy będzie ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Zgadza się pin1 do A1, pin12 do C4. Załącza prawidłowo.

Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Czy ktoś zmontował płytkę[platformę] w wersji z zasilaczem symetrycznym z użyciem 7815 i 7915 z regulacją potkami R306 i R305 do napięcia 18V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Ja tylko niesymetryczną jak narazie. Masz mosze symetrczyną wersję płytki pod B1, czy potrzebujesz symetrycznego napięcia do opampa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Wydaje mi się, że tu nie chodzi o to czy aktualnie potrzebujesz? Jeżeli w projekcie założone zostało, że można będzie zastosować bufor B1 lub bufor na opampie z symetrycznym zasilaniem to powinno to działać. I wszystko w temacie. Wypadało by napisać jeszcze parę zdań, ale sił brakuje. Szkoda tylko, że ktoś kto podjął się tematu nie stara się doprowadzić go do końca po pojawieniu się problemu.



Pewnie znowu będzie na mnie, że wszczynam krucjaty na forum, ale co tam. Ktoś widocznie musi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Nie pytam o symetryczną wersję B1, tylko o zasilacz na platformie wykonany w wersji symetrycznej tak jak to zalecał Foksik - na reg. 7815 i 7915 dostrajanych do napięcia 18V.

Prawie 30 osób kupiło płytki. Czy nikt nie zrobił w tej wersji? Chodzi o to czy to działa. Foksik miał sprawdzić, ale od listopada się nie odezwał.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Zapytałem o symetryczną wersję B1, bo byłem zainteresowany tą płyteczką. Chcę samą płytkę zasilić z innych regulatorów bo cała platforma jest dla mnie za duża do tego gdzie chcę ją wpakować. Ale w sumie i tak ją sobie sam narysuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Jeżeli używać chcesz tego regulatora bez wstawki, to musisz zewrzeć tak jak na rysunku. Inaczej kondensator C2 jest nie podłączony. Oczywiscie wystarczy po jednej zworze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Miałem się już w ten temat nie wtrącać ,ale nie wytrzymałem,za co wszystkich przepraszam.Panowie.To jest zakładka DIY,dla takich co sami potrafia zrobić powązne urzadzenie,rozumieja jak to działa,mają jakieś pojęcie o uruchamianiu i regulacji układów,nie mówiąc o projektowaniu.A tymczasem bardzo często koledzy potrafią tylko kupić gotową płytkę wlutować elementy i podłaczyć zasilanie.I jak nie zadziała to tragedia.Jasne ,że kazdy się kiedyś uczy,wielu forumowiczów zaczynało od zera i z pomocą innych zrobiło swój pierwszy wzmacniacz czy dac pierwszy raz trzymając lutownicę w ręku.Ale jak coś nie idzie to sie prosi o pomoc ,a nie tylko rzuca ,bo się zapłaciło za płytkę nie majac zielonego pojecia jak działa i jak to odpalić.Wlutowanie wszytskiego co się da i podłaczenie do sieci to najgłupszy sposób uruchamiania układu.A jak ktoś nie umie odpalić czteroelementowego zasilacza na układzie scalonym i zamiast spokojnie krok po kroku(transformator,mostek z pierwszym kondensatorem,scalak bez regulacji,regulacja napięcia)robić to co należy,sprawdzić płytkę(może jest uszkodzona lub z błędem)rzuca się(bo on zapłacił za płytkę)to można tylko wymięknąć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

artw, kto Ci dał prawo do oceniania umiejętności kolegów? Kto Ci dał prawo do decydowania, kto powinien, a kto nie powinien zajmować się diy? I kto tu oprócz Ciebie się rzuca? Kto Ciebie w ogóle prosił o udzielanie jakichkolwiek rad, Ty nawet nie potrafisz zrozumieć pytania, co już kiedyś usłyszałeś.

Koledzy zwracają się do Foksika , nie do Ciebie i uszanuj to, i nie wciskaj się tu na siłę ze swoimi przemyśleniami. Drobny błąd na płytce znalazł crossover64, ale jeśli są poważniejsze to Foksik powinien zareagować, szczególnie, że obiecał sprawdzić płytkę. To dziwne,że do tej pory nie zmontował projektu którego jest autorem, i który polecał innym. Wystarczy, żeby potwierdził, że wszystko jest w porządku i wtedy możemy szukać błędów po naszej stronie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Kolego artw a mógłbyś mi "ciemnej masie", która nie potrafią sobie poradzić ze zwykłym zasilaczem na scalakach wytłumaczyć na jakiej zasadzie działa ten zasilacz i pomóc w jego uruchomieniu gdyż pojawił się problem, z którym widocznie nie tylko ja nie mogę sobie poradzić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crossover64]

Robiłem wersję z pojedyńczym zasilaniem więc nie mam tych problemów.Ale z ciekawości odpaliłem zakurzony lekko zasilacz

do XO,jest to identyczny układ jak w buforze sym. Przy podaniu +-30V na wejście,na wyj. działa regulacja w zakresie 15-30V.

Więc jako idea raczej się sprawdza.Może macie odwrotnie diody D5,6?



sorki, miało być diody D31,32

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Idea na pewno się sprawdza, chodzi o to czy się sprawdza konkretnie na naszych płytkach. Czy ktoś może wytłumaczyć , dlaczego stab. 7815 wlutowany w ujemną połówkę zasilacza ,[ a więc tam gdzie powinien być 7915 który ma zupełnie inne wyprowadzenia pinów] daje się regulować i można go idealnie ustawić na 18V.



Diody mam tak jak zaznaczone na płytce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Dzisiaj kupiłem nowy komplet stabów 7815 i 7915 , wylutowałem stare, wlutowałem nowe, tak jak są oznaczone na płytce, i regulacji nie ma. Kręcenie potkiem daje zmiany tylko w zakresie 1V.

Napięcie na wejściu staba +26 i -26V , na wyjściu ok. +22 i -23V. Niżej zejść nie można. Więcej wylutów robić nie będę bo zniszczę płytkę[odrywają mi się ścieżki].

Oczywiście mógłbym zrobić zasilanie niesymetryczne na 7818 i mieć spokój, ale Foksik radził , że lepiej zrobić symetryczne, więc tak zacząłem robić, ale to nie działa. Błędu na płytce sam nie potrafię znaleźć. Foksik obiecał płytkę sprawdzić, ale od 5 miesięcy nie odzywa się w tym wątku. Nie wiem dlaczego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

To zwarcie co napisałem nie pomaga?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

"Foksik obiecał płytkę sprawdzić, ale od 5 miesięcy nie odzywa się w tym wątku. Nie wiem dlaczego." No właśnie, ciekawe......

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

To zwarcie co napisałem nie pomaga?



Mierzę napięcie na wyjściu stabilizatora, co ma do tego kondensator C2. Mówię o tym , że napięcie na stabilizatorach wstawionych tak jak oznaczone na płytce nie daje się regulować potkami.



W części dodatniej również.



Proszę nie robić awantur.

Projekt zasilacza, aczkolwiek kontrowersyjny, był już na tym forum wykorzystywany w projektach Xono i X0. Wtedy nikt żadnych problemów nie zgłaszał, wiec uznałem że do tego projektu również będzie dobry. Nie miałem do tej pory czasu skończyć swojego B1, ale jak znajdę wolne kilka chwil (raczej nie w tym tygodniu), to sprawdzę o co chodzi.



To ostatni wpis Foksika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[omirp]

Czy ma może ktoś wolne płytki na zbyciu do tego projektu to chętnie odkupie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kabturek]

Czy ma może ktoś wolne płytki na zbyciu do tego projektu to chętnie odkupie.

jeśli konkretnie pod b1 to może lepiej zrobić na płytkach veterana (termotransfer)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[omirp]

A czy coś z tym projektem jest nie tak bo wolałbym zrobić jednak ten z tego tematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[omirp]

Ok, komplet płytek już mam. Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Wydaje mi się Panowie, że znalazłem błąd. Niestety nie mogę sprawdzić bo popsuła mi się stacja lutownicza PT 937+ wyprodukowana przez małe chińskie rączki. Próba doprowadzenia zasilacza do działania przeprowadzona zostanie po naprawie kolby która mi się rozleciała po wykruszeniu kleju w środku.

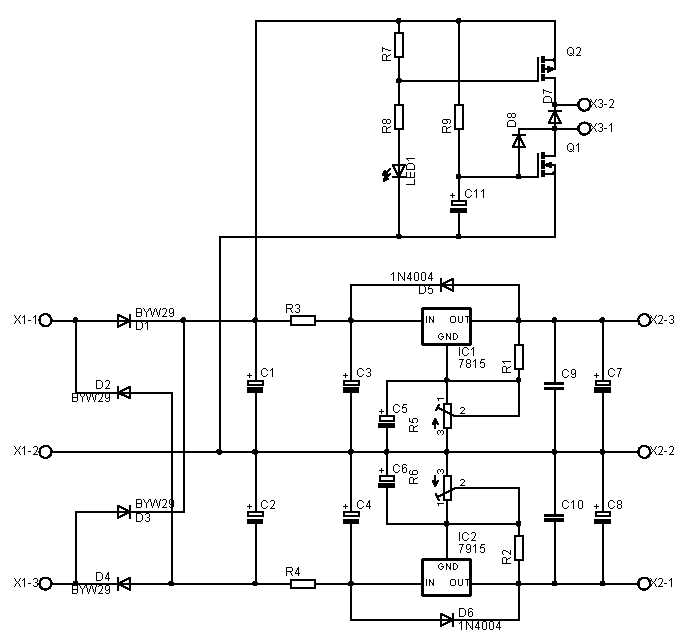

Ale do rzeczy wg schematu zasilacza XONO z wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) brakuje na naszych płytkach połączenia od rezystorów R1 i R2 do mas regulatorów 7815 i 7915. Zaznaczyłem te miejsca na czerwono. Jeśli się mylę to proszę o sprawdzenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

U mnie ta poprawka nic nie dała. Połączyłem nogi masowe stabilizatorów z nogami środkowymi potków i nic się nie zmieniło. Regulacja nie działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

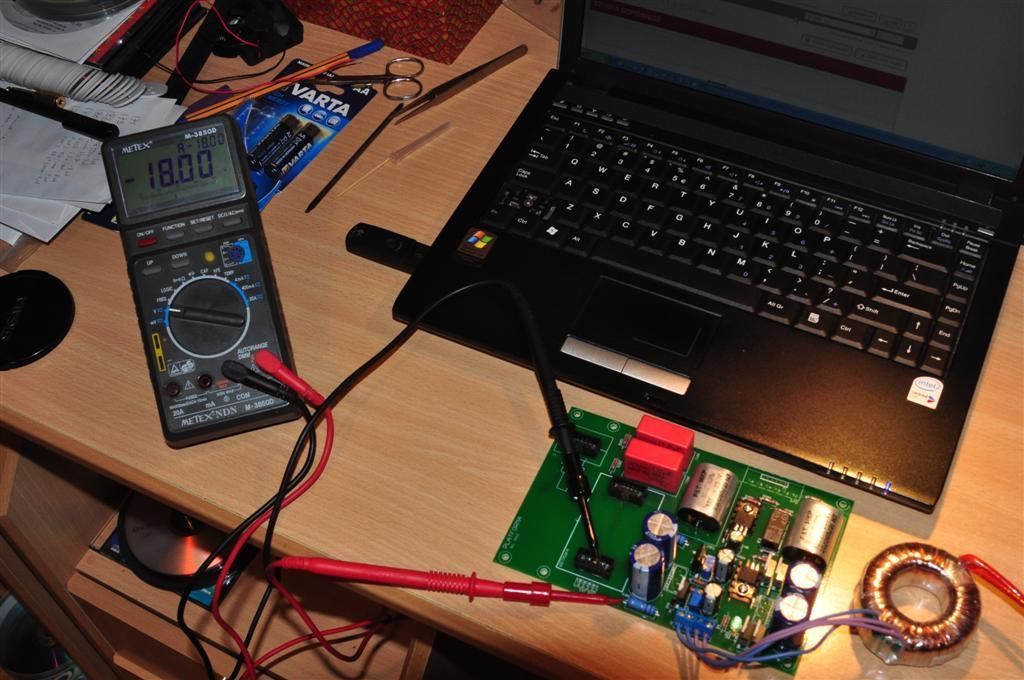

A u mnie działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Jak dałeś zwory?

Ja dałem tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crossover64]

Zephyr,działa ten układ opóźniania? Na jakie napięcie jest przekaźnik?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Zwory dałeś dobrze. Przekaźnik mam na 12V. Po ok. 10s pojawia się napięcie 19V. Wg noty katalogowej cewka może być zasilana 200% napięcia nominalnego w temp. 23 0C i 150% w temp. 70 0C. Także teoretycznie jest bezpiecznie.
