First Watt B1 buffer / pre-amplifier NOWY forumowy projekt

[Demasked75]

A można prośić o schemacik? Demasked75 kasa wpłacona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woldo4]

Ponieważ pierwsza dwudziestka nie pali się zbytnio z reakcją, to żeby nie blokować, pozostałych również proszę o PW z potwierdzeniem. Będę realizował zamówienia, w kolejności wpłat. Jeśli ktoś rezygnuje to proszę o usunięcie się z listy.



Ponieważ pierwsza dwudziestka nie pali się zbytnio z reakcją, to żeby nie blokować, pozostałych również proszę o PW z potwierdzeniem. Będę realizował zamówienia, w kolejności wpłat. Jeśli ktoś rezygnuje to proszę o usunięcie się z listy.



Ponieważ pierwsza dwudziestka nie pali się zbytnio z reakcją, to żeby nie blokować, pozostałych również proszę o PW z potwierdzeniem. Będę realizował zamówienia, w kolejności wpłat. Jeśli ktoś rezygnuje to proszę o usunięcie się z listy.



Ponieważ pierwsza dwudziestka nie pali się zbytnio z reakcją, to żeby nie blokować, pozostałych również proszę o PW z potwierdzeniem. Będę realizował zamówienia, w kolejności wpłat. Jeśli ktoś rezygnuje to proszę o usunięcie się z listy.



Ponieważ nie moge poradzić sobie z tym forum ,czy moge prosić cie Foksik abyś przesłał mi dane do przelewu i kwote na [email protected]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[all477]

kaska wysłana all477

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Schemat jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

No co jest? Nikt nie robi? Żadnych zdjęć? Recenzji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Ja prawdopodobnie dzisiaj zacznę składanie. Brakuje mi jeszcze porządnych złączek, które zamówiłem i czekam na nie już drugi miesiąc, ale pozostałe klamoty już mam i nie mogę się już doczekać a moja UGODA rozpaczliwie czeka na pre i selektor. Jak tylko odpalę to na pewno skrobnę jak się to sprawuje jako zestaw.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Jako C3 lepiej dać MKS czy MKT? Jakość tego kondensatora ma tutaj znaczenie? Mam MKP, ale gabarytowo się tutaj nie zmieści. Tak samo rezystory R2 i R3?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Daj MKT. Jakość R2, R3 nie ma większego znaczenia. Nie płynie przez nie sygnał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Tutaj też ktoś ma fajną płytkę, jest bardzo wierna wzorcowi bo przewiduje dwa wejścia i jakiś przełącznik na płytce :] Jaki przełącznik tutaj zastosować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

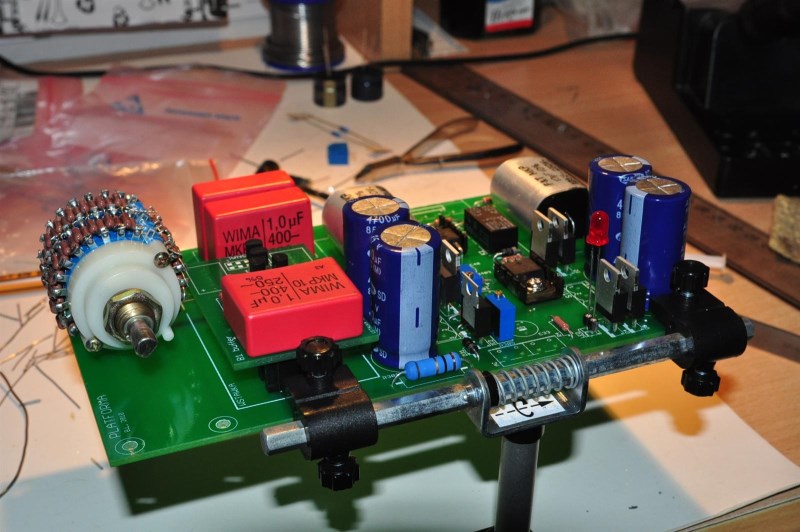

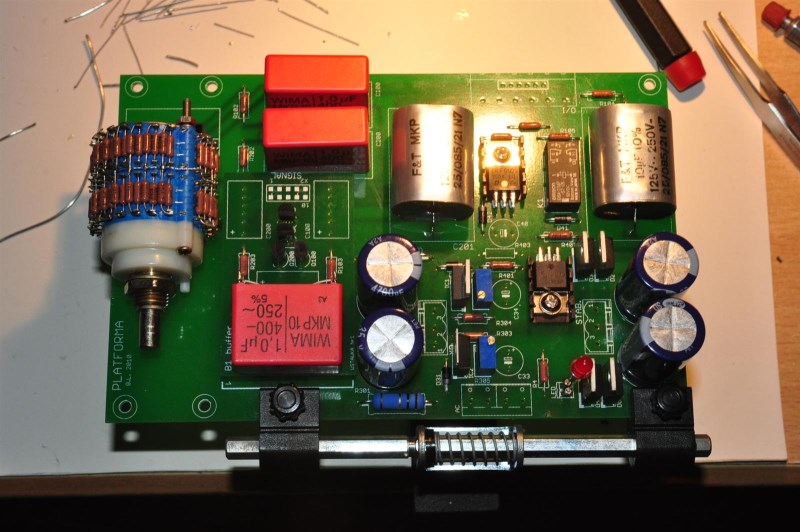

Dzisiejszy urobek. Jeszcze nawet nie podłączałem do prądu. Brakuje mi kilku podzespołów. Czy zamiast 750k przy przekaźniku mogę dać 1M? Taki akurat mam w nadmiarze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

mam już prawie wszystkie części, ale zupełnie zapomniałem o co biegało w temacie... czekają mnie znowu studia wątku :( płytka Foksika jest fajna, ale opisy niektórych złącz wymagają wiedzy... tajemnej :] letko ni ma

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Niestety mam problem. Napięcia z zasilacza wychodzą mocno niesymetryczne. Poza tym jest problem z ich regulacją. Napięcie dodatnie mam 19,7V i nie mogę ustawić mniej. Natomiast ujemne -5,9 i nie da się już wyżej ustawić. Fcuk!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

I jak tam panowie poskładał już ktoś ten bufor na płytce od kolegi Foksika? I może komuś działa? Bo jeśli działa to będę bardzo zdziwiony! Na pewno nie na regulowanych stabilizatorach LM317 i 337! Tak sobie siedzę i analizuję płytkę platformy i okazuje się, że zamieniony jest footprint pod LM317. A jeżeli zasilacz był przeznaczony tylko pod regulatory serii 78xx i 79xx to nie rozumiem po kiego grzyba na płytce są potencjometry w zasilaczu. Należało by to WYRAŹNIE zaznaczyć Foksiku kochany!!! Wydawało by się logicznym, że po to, aby zastosować regulowany zasilacz. Taki chyba był zamysł? A ja siedzę i myślę - dlaczego te napięcia nie chcą się regulować. Fcuk!!! po raz drugi.



Panowie jeśli tak będą wyglądały projekty w przyszłości to chyba nie ma to sensu. Bo w końcu ktoś zrobi sobie krzywdę - a chyba nie o to chodzi. Z forum tego korzystają przecież nie tylko elektroniczne orły i należało by przygotowywać tak projekt, aby łopatologicznie dało się urządzenie poskładać jak z klocków LEGO. Niestety takie są realia.



A jeśli osoba projektująca płytkę nie ma potem czasu odpowiedzieć na pytania, które pojawiają się w trakcie montażu, ale ma czas na udzielanie się w innych wątkach - TO O CO TUTAJ CHODZI ??? Ja rozumiem, że robimy to w ramach swojego wolnego czasu i nieodpłatnie, ale wydaje mi się, że takie zabawy z niesprawdzonymi projektami mogą się wcześniej czy później skończyć źle. Przecież nikt Cię Foksiku nie zmuszał do zajęcia się tym projektem. Skoro podjąłeś rękawicę to należało by sprawę doprowadzić do końca.





Szanujmy się. To tyle na dzisiaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Bardzo przepraszam, że zasilacz jest zrobiony według projektu Passa a nie Twoich wyobrażeń.

Jak jest napisane, że ma być 7815 to po co pchasz tam 317?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Peace panowie.



Zephyr,



w poście:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Foksik pisał, że ma być 7815, czyli że na negative 7915 można się domyśleć. Zresztą w wersji z kondami, niesymetrczynej wystarczy Ci tylko jedna połówka zasilacza, o czym też wspomniał Foksik.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Przecież wcześniej w poście #206 napisałem:



Wydaje mi się kolego, że IC1 to powinien być LM317 a IC2 LM337 bo płytka jest przygotowana pod regulowany zasilacz - po to są na druku potencjometry. W ogóle to zrobiło się małe zamieszanie z tym zasilaczem. Dobrze by było, żeby Foksik podał łopatologicznie, które elementy należy zamontować w zasilaczu jeżeli chcemy wykonać wersję oryginalną tj. z zasilaniem niesymetrycznym. Rozumiem, że na początek kondensatory C35-C36, diody D2-D5, wykonać zwory pomiędzy punktami 3-1 i 1-3 gniazda STAB i tego przy kondensatorach C1-C2 oraz zamontować rezystory R301 i R302. JEŚLI SIĘ MYLĘ PROSZĘ O POPRAWKĘ !!!



Z naciskiem na ostatnie zdanie.



Jeżeli widzę na schemacie potencjometry przy scalonych regulatorach to samo przez się nasuwa się, że regulatory powinny być 317/337 prawda?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Nie wiem, popatrze jak wrócę na ten IC, ale nie widzę problemu aby stosować wymiennie. Po prostu przy LM7xxx nie montujemy potka i zwieremy C34 i C33, a przy LM3xxx montujemy potki, rezystory i kondy (R304,R306,C34 i R303,R305,C33).

Ale może się mylę.



Foksik pisał:

W wersji najprostszej - tylko B1 z transformatorem z jednym uzwojeniem -

-nie lutujemy elementów zaznaczonych na czerwono

-IC1 ma być 7818,

-w miejsce kondensatorów C34 i C35 wstawiamy zwory

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Właśnie o to chodzi, że wymiennie się nie da. Widzisz -ja też tak myślałem, ale LM317 ma wyprowadzenia od lewej ADJ, OUT, IN, a LM 7815 - IN, GND, OUT. I pies jest pogrzebany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Jeżeli widzę na schemacie potencjometry przy scalonych regulatorach to samo przez się nasuwa się, że regulatory powinny być 317/337 prawda?



Jeśli widzę cygana to myślę że złodziej, a jak rudy to fałszywy. ;-)



Projekt zasilacza wzięty jest z przedwzmacniacza Pass X0. Stosowaliśmy go już w forumowym zamówieniu XOno. Jest regulowany i oparty o 78xx/79xx. Jeśli nie potrzebujesz regulacji, bo nie będziesz w najbliższym czasie używał wstawki innej niż B1 to zrób tak jak we wpisie #209.

Płytka-wstawka B1 wchodząca w skład zestawu nie wykorzystuje ujemnej połówki zasilacza, jaki by on nie był.

Bez względu na wszystko płytka nie jest przygotowana pod kości LM317/337.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Wymieniłem dzisiaj staby na LM 7815 i 7915. W jakim zakresie powinno dać się regulować napięcie w tym zasilaczu? Na wyjściu trafa mam 17,1V AC. Na wyjściu zasilacza 21,6V+ i 22,3V-. Mniej nie udaje mi się ustawić. Zmiany są małe. Na całym zakresie potencjometrów ok. 1V. Tak ma być?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

przy stabach seri Lm79xx/78xx nie stosuje sie regulacji potencjometrem, ADJ do masy i masz 15V na wyjsciu !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

przy stabach seri Lm79xx/78xx nie stosuje sie regulacji potencjometrem, ADJ do masy i masz 15V na wyjsciu !



>zephyr

Napisano wczoraj, 23:42

Wymieniłem dzisiaj staby na LM 7815 i 7915. W jakim zakresie powinno dać się regulować napięcie w tym zasilaczu? Na wyjściu trafa mam 17,1V AC. Na wyjściu zasilacza 21,6V+ i 22,3V-. Mniej nie udaje mi się ustawić. Zmiany są małe. Na całym zakresie potencjometrów ok. 1V. Tak ma być?



>Foksik

Napisano 04.11.2010 - 16:58

Projekt zasilacza wzięty jest z przedwzmacniacza Pass X0. Jest regulowany i oparty o 78xx/79xx.





Foksik, proszę wyjaśnij jak to powinno być. Dlaczego zephyr nie może uzyskać z zasilacza 18V, tylko ma ok. 22V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

78xx i 79xx, są nie regulowane. Bezpośrednio z ADJ do gleby, i będzie +15V (dla 7815) na out.



A przynajmniej powinno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

78xx i 79xx, są nie regulowane. Bezpośrednio z ADJ do gleby, i będzie +15V (dla 7815) na out.



A przynajmniej powinno.



Foksik napisał, że 78xx i 79xx są regulowane. Dlatego proszę o wyjaśnienie Foksika- autora projektu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Foksik napisał, że 78xx i 79xx są regulowane. Dlatego proszę o wyjaśnienie Foksika- autora projektu.



Foxik NIE NAPISAŁ że 78xx/79xx są regulowane.

Regulowany jest zasilacz oparty o 78xx/79xx i jest to opisane w wątku o XONO.

W skrócie daje się rezystor miedzy nogą normalnie idąca do masy a masą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Foxik NIE NAPISAŁ że 78xx/79xx są regulowane.

Regulowany jest zasilacz oparty o 78xx/79xx i jest to opisane w wątku o XONO.

W skrócie daje się rezystor miedzy nogą normalnie idąca do masy a masą.



No i po co to czepianie się słówek. Jeśli zasilacz jest oparty na 78xx/79xx, to co w nim jest regulowane jak nie 78xx/79xx.

Ciekawe jest to, dlaczego zephyr nie może uzyskać 18V, skoro zrobił wszystko jak w projekcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Poniaważ zostałem jakby wywołany do tablicy(że czepiam się słówek a zasilacz jest be) odpowiem prosto i na temat,nie wdajac się w żadne pyskówki których tu jest za dużo.



Pytasz czemu zephyrowi nie działa zasilacz tak jak sobie wymarzył?A zrobił on chociaz krok w te stronę ?





Dobrze by było, żeby Foksik podał łopatologicznie, które elementy należy zamontować w zasilaczu jeżeli chcemy wykonać wersję oryginalną tj. z zasilaniem niesymetrycznym.

Właśnie że podał ,ale z niewiadomych względów nie chcesz z tego skorzystać.Należy zamontować IC plusowy 7818,nie montować potencjometru którym kręcisz i opornika z nim połaczonego ,zewrzeć środkową nogę regulatora napięcia 7818 do masy montując zworę zamiast C34,zaknąć poprawnie obwód mostka montując zworę zamiast C35 i nie lutować całej części minusowej regulatora.Bardziej łopatologicznie nie umiem.Wszystko to samo napisał Foksik w poście 19.08.2010 - 12:08 w tym wątku stronę wcześniej.I jeszcze dołączył przejrzysty rysunek.

PS.Foksik nie jest dla mnie ani rodziną ,ani kolegą,nie mam z nim żadnych zależności finansowych etc...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

>artw

Napisano wczoraj, 23:12



I po co znowu ta pisanina. Wszyscy to wiemy. Nie o to wcale chodzi.



>Pytasz czemu zephyrowi nie działa zasilacz tak jak sobie wymarzył?A zrobił on chociaz krok w te stronę ?



Właśnie zrobił. Wcześniej miał LM317/337 i dlatego mu nie działało, ale teraz zamontował 7815 i 7915 zgodnie z projektem i pisze, że nie może ustawić 18V tak jak zalecał Foksik. I o to chodzi, dlaczego nie daje się tego wyregulować, a nie o rady jak zrobić zasilacz nie symetryczny.

Dlatego prosiłem, żeby Foksik coś jeszcze raz poradził, a odzywają się cały czas inni ze swoimi radami nie na temat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

>zephyr

Zmiany są małe. Na całym zakresie potencjometrów ok. 1V. Tak ma być?



No to o jakie potki chodzi? Ja też zrozumiałem, że dalej coś potkami kręci, skoro tak napisał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

No to o jakie potki chodzi? Ja też zrozumiałem, że dalej coś potkami kręci, skoro tak napisał.





No jak to o jakie, o R305/306. Wstawił w końcu 7815 i 7915, tak jak jest w projekcie[bo wcześniej miał LM317/337], i chciał ustawić napięcie na 18V, a wychodzi mu ok.22V. Nie może zmniejszyć do 18 bo cały zakres zmian to 1V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
