First Watt B1 buffer / pre-amplifier NOWY forumowy projekt

[barmanekm]

No ale do 7815/7915 nie stosuje się potków. Co jest wyraźnie zaznaczone na schemacie na str. 5 tego wątku.



Jeżli zamontował tam potki, R305/306 i jeszcze podłączył do odczepu potka R304, to wtedy na potku odkłada się napięcie i reference zamiast 0V jest np. kilka V i o tyle podnosi to napięcie na wyjściu regulatora. Niech napisze co i jak połączył, bo wydaje mi się, że on nie za bardzo wie co i dlaczego z czym łączy. Chociaż rysunek jest oczywisty (strona 5 - elementów zaznaczonych czerwonym kolorem nie montować, potka zewrzeć)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

No ale do 7815/7915 nie stosuje się potków. Co jest wyraźnie zaznaczone na schemacie na str. 5 tego wątku.



Jeżli zamontował tam potki, R305/306 i jeszcze podłączył do odczepu potka R304, to wtedy na potku odkłada się napięcie i reference zamiast 0V jest np. kilka V i o tyle podnosi to napięcie na wyjściu regulatora. Niech napisze co i jak połączył, bo wydaje mi się, że on nie za bardzo wie co i dlaczego z czym łączy. Chociaż rysunek jest oczywisty (strona 5 - elementów zaznaczonych czerwonym kolorem nie montować, potka zewrzeć)





barmanekm daj sobie spokój z tymi radami, bo plączesz ludziom nie potrzebnie w głowach.



>No ale do 7815/7915 nie stosuje się potków.



W tym projekcie jaki przedstawił Foksik właśnie się stosuje. Foksik wyjaśniał dlaczego.



>Co jest wyraźnie zaznaczone na schemacie na str. 5 tego wątku... - elementów zaznaczonych czerwonym kolorem nie montować, potka zewrzeć)



To dotyczy tylko wersji zasilacza nie symetrycznego. Też wyraźnie to wyjaśnił. Dla symetrycznego montuje się i 7815/7915 i potki, i potkami reguluje napięcie do 18V. Zephyr tak właśnie ostatecznie zasilacz zmontował[symetryczny], ale nie może ustawić 18V. I w tym jest problem.

Czytajcie ze zrozumieniem wpisy zanim zaczniecie udzielać rad, bo tylko wprowadzacie innych w błąd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

To se montuj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]



Czytajcie ze zrozumieniem wpisy zanim zaczniecie udzielać rad, bo tylko wprowadzacie innych w błąd.



a może byś się pozwolił wypowiedzieć zyphyrowi,o co mu chodzi i w jaki sposób mu pomóc?

Bo jeżeli chodzi o pomoc to ja chętnie,ale jeśli to ma być pyskówka jak kilka ostatnich postów to ja dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Sorry artw moje pytanie kierowałem do Foksika. Zephyr[15.11.2010 - 23:42] napisał wyrażnie o co mu chodziło. Ty zacząłeś tłumaczyć jak zrobić zasilacz nie symetryczny. Nie wiadomo dlaczego. Inni motali jeszcze bardziej. Nie nazywaj tego pyskówką. Po prostu wstrzymaj się z udzielaniem rad dopóki nie zrozumiesz pytania. Dzięki za Twoje chęci.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Proszę nie robić awantur.

Projekt zasilacza, aczkolwiek kontrowersyjny, był już na tym forum wykorzystywany w projektach Xono i X0. Wtedy nikt żadnych problemów nie zgłaszał, wiec uznałem że do tego projektu również będzie dobry. Nie miałem do tej pory czasu skończyć swojego B1, ale jak znajdę wolne kilka chwil (raczej nie w tym tygodniu), to sprawdzę o co chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

1. Czy ktoś już złożył buforek w wersji basic? działa ok?

2. Czy ktoś ma patent jak połączyć płytki piętrowe bez złącz? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

W sumie to części mam, ciągle się prężę, przymierzam, analizuję, kręcę nosem na części jakie mam :) Na chwilę obecną myślę że zrobię go w wersji dual mono z oddzielnymi, specjalnymi masami dla obu kanałów. Chyba w postaci pająka powietrznego. Wersja z jedną masą wydaje mi się że jest dobra tylko do monobloków. Czy był gdzieś temat o robieniu pająków powietrznych i narzędziach do tego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Nie miałem do tej pory czasu skończyć swojego B1, ale jak znajdę wolne kilka chwil (raczej nie w tym tygodniu), to sprawdzę o co chodzi.



Może w tym tygodniu[roku]?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Czy jest jakakolwiek szansa na sprawdzenie zasilacza w tym projekcie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Czy ktoś ju skończył B1. Ja wstępnie uruchomiłem i cisza. Zasilacz działa: piny 5-10 jest 18V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Czy wartości elementów w zasilaczu takie jak podał Foksik? Zasilacz regulowany czy na 7818?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

zasilanie nie regulowane na 7818, a reszta wg Foksika:

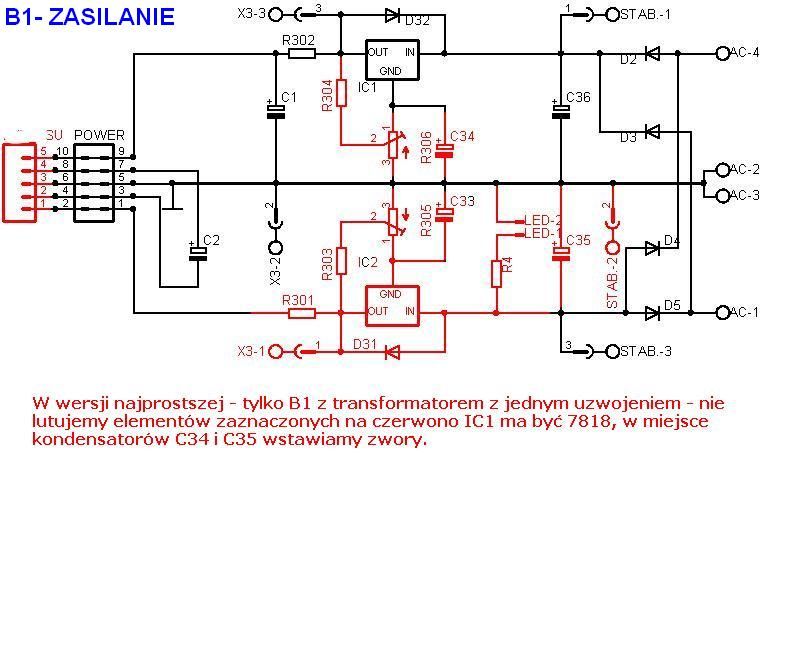

"W wersji najprostszej - tylko B1 z transformatorem z jednym uzwojeniem - nie lutujemy elementów zaznaczonych na czerwono IC1 ma być 7818, w miejsce kondensatorów C34 i C35 wstawiamy zwory."

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Pamiętaj że po odpaleniu trzeba chwilę poczekać żeby naładowały się duże kondensatory przez rezystory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Niestety ładowanie nic nie dało. Po 2-3 minutach nadal cisza, a co gorsze po podłączeniu GC nastąpiło pyk i pewnie LMy spalone. W weekend trzeba posprawdzać co sie stało. Może jakieś podpowiedzi??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Sprawdziłem układ, wstawiłem nowe 2SK170 i nadal cisza!!!!



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Nie mam płytki pod ręką, ale czy układ nie jest tak zaprojektowany, że idzie tylko przez przekaźnik którego nie masz zamontowanego? Daj tam może zwory...



Pooglądałem płytkę i zdjęcie i wszystko powinno być OK. Jeżeli nie masz błędów w montażu i wszystkie napięcia są OK, to jedyne co mi przychodzi na myśl to może kabelki które wpinasz, mają pomyloną kolejność? Masz tam 3 białe i może są niewłaściwie wpięte. Ja za mój się zabieram na dniach bo sprzedałem sprzęt i szybko potrzebuje jakiegoś pre.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Foksik pisał:

W wersji najprostszej - tylko B1 z transformatorem z jednym uzwojeniem -

-nie lutujemy elementów zaznaczonych na czerwono

-IC1 ma być 7818,

-w miejsce kondensatorów C34 i C35 wstawiamy zwory



A więc raczej nie powinno być przekaźnika i zwory. Ale może się mylę??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Zgadza się, można pominąć. Jak obejrzałem płytkę. Więc może jednak przewody wejścia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

a sprawdziłeś napięcia na małej płytce,czy jest pawidłowo zasilana? Jeśli tak to daj sygnał bezpośrednio na małą płytkę i z malej płytki zdejmuj(przez przewód z kondensatorem) czy wtedy jest dźwięk?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Na małej płytce napięcie powinno być ok. Piny 5-10 -18V. Jutro sprawdzę przez bezpośrednie połączenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Czy ktoś ju skończył B1. Ja wstępnie uruchomiłem i cisza. Zasilacz działa: piny 5-10 jest 18V.



Tak powinny wyglądać połączenia pinów na B1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ty nie masz sygnału, bo podłączyłeś zasilanie 18V do pinu 10 od którego nie ma żadnego odprowadzenia.

Foksik mylił oznaczenia pinów na schemacie i na rysunkach płytek.

Tu zasilanie idzie do pinu 10, który jest pusty. Gdyby zasilanie było symetryczne, czyli plus czerwona część aktywna, to 18V poszło by też na pin 1 i wszystko by grało. Albo gdyby zasilanie było pojedyncze ale na schemacie, na czerwono zaznaczona część górna.

Tak więc, żeby było dobrze podłącz zasilanie do pinu 1 i 5.

Na małej płytce napięcie powinno być ok. Piny 5-10 -18V. Jutro sprawdzę przez bezpośrednie połączenie.



Jak już tak masz polutowany zasilacz [pojedynczy, część na czerwono nie montowana] jak kazał Foksik na swoim schemacie, to chyba najprościej będzie dać zworę między pinem 10 i 1 w złączu POWER na małej płytce B1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Jeszcze jeden szczegół. Trzeba chyba też zmienić polaryzację kondensatora, który na schemacie Foksika jest oznaczony jako C2, bo na pinie 7 płytki B1 jest masa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Na małej płytce napięcie powinno być ok. Piny 5-10 -18V. Jutro sprawdzę przez bezpośrednie połączenie.



Na małej płytce napięcie 18V powinno być na pinie 1 i 5-masa. Pin 10 nie ma odprowadzenia.

Mówię o płytce B1, czyli tzw. wstawce , a nie o rysunku na dużej płytce.



18V na pinie 1 tej płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Sprawdziłem i oznaczenia na płytce-wstawce są w innej kolejności niż na "platformie". Po kontroli i wymianie diody na wstawce po woli słychać dżwięki ale tylko na jednym kanle. Jeszcze coś nie jest w porządku. Szukam dalej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Czy ktoś ukończył B1?? I działa?? Niestety u mnie w jedenym kanale cisza. A wszystko wygląda ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crossover64]

Na pcb jest błąd,skrajne pole od C101 wisi w powietrzu.Może to jest przyczyną

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgr321]

Na pcb jest błąd,skrajne pole od C101 wisi w powietrzu.Może to jest przyczyną



Dzięki!!!!!!!!!..... i po problemie. A tyle razy sprawdzałem i nie zauwarzyłem. I wydaje mi sie że połączenia platforma;selektor też jest pomylone. Ale muszę dokładnie sprawdzić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Czy ktoś mógłby podpowiedzieć jak spasować selektor Lorlin CK 1051 z płytką tzn. które piny selektora odpowiadają którym otworom na płytce selektora wg. zdjęcia które załączam.
