a jak wg oznaczenia odróżnić pojedynczy od podwójnego, bo mam kilka i nie wiem, które są które?

[ahaja]

Pdf trzeba otworzyć ze specyfikacją - tu pomaga google.

Na początku jest napisane czy single czy dual.

Single mają 1 wyjście i V+ na nóżce 7 a dual mają 2 wyjścia i V+ na nóżce 8.



Ja testuję i pogrywam na Nieśmiertelnych, NE5534.

W sekcji MC można wsadzić jako pierwszy lme49710; lme49990. Potem kwestia doboru.

W sekcji MM lepiej fet. Można coś ze stajni Analoga. Tu jednak trzeba uważać jakie napięcie się ustawiło a jakie jest maksymalnie dopuszczalne dla danej kości.



K

[ricon]

wrzuć w gooogle i masz w data sheet.A tam albo opis że single lub dual, lub po topografii struktury,Od rau możesz sprawdzić jakie napięcie zasilania wytrzymuje.Bywa że są na pojedyncze nie symetryczne,

[jac660]

dzięki za odpowiedzi.

[ahaja]

Jak na rysunku:

w tym projekcie opampów jak ten przekreślony nie używamy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Kity są już u mnie :)

Pojawiły się w związku z tym dwa pytania.

Gdzie znajdę końcowy schemat tego projektu. Nie mogę się go doszukać, a warto byłoby go mieć.

Od jakiego producenta pochodzą stabilizatory? Logo na stabach jakoś wczoraj, tak na szybko nie skojarzyło mi się z jakąś topowa firmą ;)

A co do zestawu - pikna robota :)

[ahaja]

Schemat jest bardzo zbliżony do schematu wersji wcześniejszej.

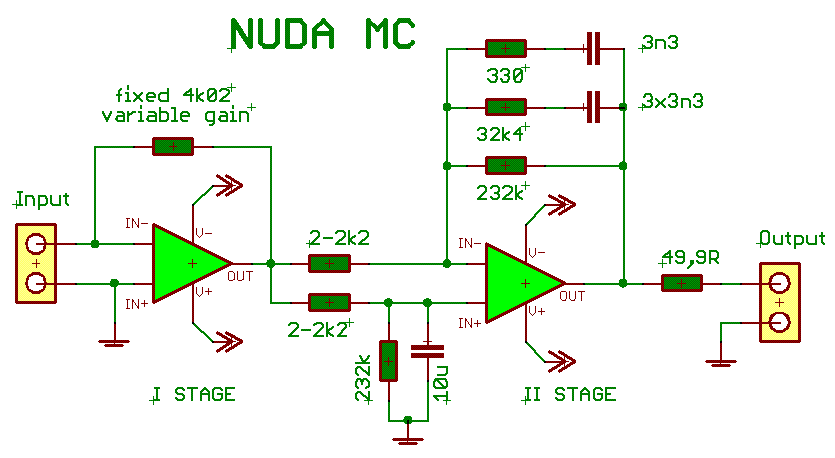

Preampy są rozbudowane o dodatkowe regulacje, o zmianach w sekcji MC pisałem - połączenie Phonoclone/Phonocube.

Nie mam schematu, musiałbym narysować. W razie czego z rysunków pcb i ścieżek można sobie go zrobić. Zasilanie masa - strona TOP. Sekcja preampa - strona BOTTOM.



Stabilizatory - Fairchild.



K

[grip]

Schemat jest bardzo zbliżony do schematu wersji wcześniejszej.

Preampy są rozbudowane o dodatkowe regulacje, o zmianach w sekcji MC pisałem - połączenie Phonoclone/Phonocube.

Nie mam schematu, musiałbym narysować. W razie czego z rysunków pcb i ścieżek można sobie go zrobić. Zasilanie masa - strona TOP. Sekcja preampa - strona BOTTOM.



Wiem, wiem, ale posiadanie schematu ideowego rozjaśniłoby obraz. Kurcze, nie myślałem, że go nie masz.





Stabilizatory - Fairchild.



Tu pytanie do praktyków: czy nie warto zainwestować w stabilizatory od bardziej renomowanych producentów?

[ahaja]

Postaram się coś narysować.



Staby - wg mnie nie warto, ale jak ktoś chce to może spróbować kupić Nationala czy Texasa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Miałem na myśli taki kompletnie kompletny schemat wraz ze wszystkimi układami zasilania. ;) Brakuje mi tego do pełni szczęścia.

Ale no problem - nie ma, to nie ma i już.

A co do stabów to LT mnie kuszą. Tylko cena...

[gasolin]

Najlepiej to chyba złożyć preampa z tego co jest w zestawie,

może posłuchać jak gra ;) a potem jak ktoś chce to "tuningować".

Chociaż moim zdaniem jest to działanie całkowicie pozbawione sensu...ale jak ktoś chce.

Części są przyzwoite i powinno grać bez zarzutu.

Ot tyle mądrzenia się :)

[tomant]

Pozwoliłem sobie na małe piractwo i przerobiłem manual Krzysztofa. Jeśli autor będzie miał coś przeciw to oczywiście usunę go z serwera.



Zrobiłem to bo pojawiają się pytania a nie każdy przeczytał tego pdfa. Możecie sobie zassać go stąd:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Nie mam nic na przeciw. Jest dużo czytelniejszy. Dzięki.

[ahaja]

Schematy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rysowałem 'z głowy' , mam nadzieję, że się nie pomyliłem.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kandrek]

Witam

Zagrała mi wersja MC LO. Jestem pod wrażeniem!! Sporo lepiej niż wersja poprzednia. Wielkie dzięki i gratulacje dla AHAJA!!!

Andrzej

[arnipl]

Witam

Zagrała mi wersja MC LO. Jestem pod wrażeniem!! Sporo lepiej niż wersja poprzednia. Wielkie dzięki i gratulacje dla AHAJA!!!

Andrzej

pochwal się proszę jakich opapmpów użyłeś

[Kandrek]

Właśnie odbyło się pierwsze uruchomienie dlatego włożyłem tanie OPA134. Mam jeszcze OPA604. Posłucham ich jakiś czas i kupię inne. Może jakieś AD.

Andrzej

[ahaja]

Tam lepiej się sprawdzić powinny NE5534 np z Texasa.

Albo LME49710. Albo LME49990 szczególnie w 1 stopniu.



K



Ps.

Gdyby w sekcji MC było zbyt małe wzmocnienie to możecie dolutować równolegle do każdego z rezystorów 2k2 rezystor około 3k.

[markoni]

Ahaja, mógłbyś jeszcze raz naświetlić sprawę uziemień i masy.

1.Transformatory z toroidów mają dodatkowy przewód, który podłączamy do "bolca"

2.Jeśli wejście i wyjście preampa łączymi przewodami ekranowanymi to ekran łaczymy z jednej strony i podłaczamy do obudowy czy masy?

3.Czy wyjście obudowy połączyć przez opornik do masy sekcji pre czy może do bolca zasilania 3 przewodowego?

4.Czy lepiej zrezygnować z zasilania 3 przewodowego ale co wtedy z obudową i masą pre?

[ahaja]

Łączenie do bolca nie koniecznie jest najszczęśliwsze.



Jeśli sygnały lecą wewnątrz przewodem ekranowanym to ekran lutuje się z jednej strony do masy gniazda RCA a z drugiej do pinu G w gnieździe sygnałowym na pcb.



Dodatkowy przewód GND z gramofonu łączymy do dodatkowego gniazda GND w preampie. Stąd wyprowadzamy przewody i prowadzimy je do punktów GND znajdujących się obok gniazd zasilających na pcb preampów.

Wszystkie gniazda powinny być izolowane od obudowy.

Wszystkie części obudowy powinny mieć ze sobą kontakt elektryczny/przejście. Z jednego miejsca doprowadzamy przewodem przez opornik 10-22omy do gniazda GND.



Pozwolę sobie wykorzystać:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ostatni rysunek na dole - wersja dual mono.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Jedynie różnica w wyprowadzeniu zasilania do pre.

Na rysunku 3 żyły,w forumowym -4 żylowe z racji łacznia mas w pcb pre.

[ahaja]

Tak.

Można pociągnąć 3 przewody ale lepiej 4. Wtedy skręca się ze sobą pary. Można ten kabel wsadzić w ekran również.

[bat73]

Tak się złożyło że mam 2 szt. LME49710 w TO-99. Zamierzam zastosować je w pierwszym stopniu MC LO. Co w drugim stopniu. Proszę o jakieś typy.

[ahaja]

Może być to samo.

Może być ne5534, opa27, opa604, opa132 etc.

[bat73]

Niestety mam tylko 2 szt. Co byś polecił szczególnie wg Swojego rzecz jasna gustu.

[ahaja]

To co napisałem. Nie lubię żonglować za bardzo.

Podoba mi się jak grają LME i NE. Może być inaczej jak wsadzi się fet (604, 627, 132 ...) w drugim stopniu. Kwestia gustu, trzeba popróbować.

[bat73]

Dzięki. W poprzedniej wersji mam LME i jestem zadowolony. Spróbuję dać NE

[ahaja]

Dławiki w zasilaczu:

- oskrobać delikatnie emalię

- wsadzić druty w otwory

- zamocować dławik opaską - jest obok otwór do tego

- przylutować

- sprawdzić czy jest przejście

[jac660]

witam, mam pytanko:

zamówiłem na wolumenie 2 obudowy żeby zasilanie było oddzielnie. jakich gniazd/wtyczek użyć do przekazania prądu do sekcji pre?

pzdr

j.

[ricon]

Zastosuj od mikrofonu CB radia.Są 4-pinowe,z możliwoscią dolutowania 4 x 1mm2.Albo canon xlr 4 pinowy,z A..gro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
