MSS - Multi Selektor SPDIF

[michu_la]

> Edward<br />

Rezystor R26 jest wlutowany od samego początku, kolejny raz pod lupą sprawdziłem połączenia, wygląda że jest dobrze. Znalazłem podejrzany punkt przy C17 - poprawiłem, nadal bez zmian. Teraz wgrałem nowy soft - dalej bez zmian.<br />

Czy ten błąd może być skutkiem uszkodzonego WMa, lutowałem sporo ale montaż przewlekany, tego typu kości lutowałem pierwszy raz i nie wiem czy go czasem nie przegrzałem

[Krzych 2]

> Edward<br />

Rezystor R26 jest wlutowany od samego początku, kolejny raz pod lupą sprawdziłem połączenia, wygląda że jest dobrze. Znalazłem podejrzany punkt przy C17 - poprawiłem, nadal bez zmian. Teraz wgrałem nowy soft - dalej bez zmian.<br />

Czy ten błąd może być skutkiem uszkodzonego WMa, lutowałem sporo ale montaż przewlekany, tego typu kości lutowałem pierwszy raz i nie wiem czy go czasem nie przegrzałem

Przegrzany raczej nie działałby wcale. Ze swej strony radziłbym sprawdzić czy przypadkiem nie ma jakiegoś zwarcia między padami lub upływności , pewnie nie zaszkodziłoby porządne mycie w IPA

[Edward]

michu_la,



Rozumiem, że zawsze, niezależnie od wszystkiego cały czas wyświetlana jest częstotliwość, tak?

Czy w ogóle układ WM działa? To znaczy czy przełącza sygnał SPDIF i przekazuje go z wybranego wejścia na wyjście?



Nie umiem nic powiedzieć na temat odpornośći WM-a na przegrzanie, bo nigdy mi się to nie zdarzyło, a przylutowałem ich kilkadziesiąt. Proponuję jeszcze przyjrzeć się kwarcowi, czy jest prawidłowy oraz czy dobrze przylutowany. Jak zawsze warto także sprawdzić czy napięcia zasilające są prawidłowe.

[Waldi_06]

Dzięki za info:) Pytanko mam odnośnie tego ustawienia MSS 24/192, bo w menu jest tylko opcja I2S 24 bit , czy w tym momencie mam na wyjściu 24/192?



Tak jeszcze dopiszę bo z tego co mi wiadomo to WM8805 odbiera sygnał SPDIF i formuje go na nowo , wychodzi z tego, że dostępny I2S pochodzi z odebranego SPDIFa , ale wewnątrz nie ma upsamplera. Dlatego zastanawia mnie to I2S 24bit, czy to jest do 24bitów zgodnie z sygnałem wejściowym i czy te 24bity wysyłane są zawsze z dodaniem zer nieznaczących i jak w tym wypadku wygląda sprawa częstotliwości próbkowania.



Może się mylę , ale czy w trybie slave można taktować WM8805 z zegara z "małej płytki" wtedy Mclk pochodziłby z generatora , a odzyskiwanie zegara z PLL byłoby wyłączone



Nie.

Połaczenie pomiędzy układami scalonymi odbywa sie za pośrednictwem jednego z kilku mozliwych standardów tzw formatów. Dodatkowo kazdy z tych formatów może być szerszy (głebszy?) lub odwrotnie.

ALE to jest awsze kontener.

Czyli jak ustawimy format I2S/24bit, a sygnał będzie z CD to otrzymamy 16bit danych i 8 zer nieznaczących.



2.

Odbiornik SPDIF jest układem mocno wielofunkcyjnym.

Lecz sygnał jest odzyskiwany wyłącznie na podstawie petli PLL która pracuje na kwarcu 12MHz.

W tym układzie nie da się zastosować MCLK do pracy tego dobiornika w tej funkcji. I dobrze.

[Krzych 2]

Nie.

Połaczenie pomiędzy układami scalonymi odbywa sie za pośrednictwem jednego z kilku mozliwych standardów tzw formatów. Dodatkowo kazdy z tych formatów może być szerszy (głebszy?) lub odwrotnie.

ALE to jest awsze kontener.

Czyli jak ustawimy format I2S/24bit, a sygnał będzie z CD to otrzymamy 16bit danych i 8 zer nieznaczących.



2.

Odbiornik SPDIF jest układem mocno wielofunkcyjnym.

Lecz sygnał jest odzyskiwany wyłącznie na podstawie petli PLL która pracuje na kwarcu 12MHz.

W tym układzie nie da się zastosować MCLK do pracy tego dobiornika w tej funkcji. I dobrze.

Rozumiem. Dzięki

[Benpe]

Michu_la

Sprawdź lutowanie rezonatora i jego kondensatorów, mam wrażenie, że kiedyś przez chwilę o mnie tak było.

[michu_la]

michu_la,



Rozumiem, że zawsze, niezależnie od wszystkiego cały czas wyświetlana jest częstotliwość, tak?

Czy w ogóle układ WM działa? To znaczy czy przełącza sygnał SPDIF i przekazuje go z wybranego wejścia na wyjście?



Nie umiem nic powiedzieć na temat odpornośći WM-a na przegrzanie, bo nigdy mi się to nie zdarzyło, a przylutowałem ich kilkadziesiąt. Proponuję jeszcze przyjrzeć się kwarcowi, czy jest prawidłowy oraz czy dobrze przylutowany. Jak zawsze warto także sprawdzić czy napięcia zasilające są prawidłowe.



>Edward

dokładnie tak, niezależnie czy jest coś podpięte do wejścia czy nie, niezależnie od wejścia (na wszystkich to samo) wyświetlana jest cały czas ta częstotliwość. Sprawdziłem lutowanie kwarca, przez moment był komunikat:

error 50:

WM8805 comm failure

poprawiłem lutowanie, i komunikat powyższy znikł, układ wrócił do stanu wcześniejszego.

Czy WM działa? nie wiem, nie mam w tej chwili jak tego sprawdzić (brak odbiornika by mss podłączyć), można to sprawdzić elektrycznie? We wtorek porządnie to umyję, i jak odzyskam mierniki to zrobię pomiary i dam znać.

[Edward]

Komunikat "WM8805 comm failure" wyświetlam wtedy, gdy przy starcie całego systemu mikrokontroler nie nawiąże komunikacji w WM, czyli WM w ogóle mu nie odpowiada na komendy. To się generalnie nie powinno zdarzyć nigdy. W moim egzemplarzu nie widziałem takiego komunikatu ani razu, do testów musiałem stwarzać specjalne warunki błędu, żeby go wyświetlić.



Umyj płytkę, obejrzyj bardzo dokładnie wszystko pod lupą. Może znajdziesz jakieś zwarcie lub przerwę.



Jeszcze dopytam: czy sterowanie procesorem wygląda na działające poprawnie? Mam na myśli przełączanie wejść z pilota, grzebanie w menu, włączanie/wyłączanie/standby? Jeśli tak, to szukaj błędów wokół WM, szczególnie koło kwacra.

Edytowane 18 Marca 2012 przez Edward

[michu_la]

Sterowanie procesorem jak najbardziej ok, wszystko działa, całe menu, wszystko można ustawić i wyświetlić.

Będę mył i obejrzę dokładnie kolejny raz.

[Edward]

1. Czy ktoś próbował najnowszy soft (MSS_2012-03-16.zip) z wyświetlaczem VFD? Będę wdzięczny za informacje.



2. Aktualnie piszę całkiem nową usprawnioną wersję softu, która mam nadzieję nie będzie sprawiać już żadnych problemów. Pojawią się pewne usprawnienia i drobne nowości w funkcjonalności MSS-a. Proszę te osoby, u których MSS wiesza się spontanicznie po pewnym czasie działania, aby odezwały się do mnie, jeśli chcą pomóc w rozpracowaniu problemu. Tym osobom prześlę wersję beta nowego softu celem wykonania testów. Będę wdzięczny za pomoc.

[michu_la]

>Edward

1. Umyłem dokładnie płytkę - bez różnicy

2. Sprawdziłem lutowanie itd. - bez różnicy

3. Zrobiłem pomiary:

- zasilanie WM - 3,28V

- podałem sygnał z odtwarzacza NAD C540, wartość na wejściu MSSa - 89mV, na wyjściu kompletnie nic, brak też "światełka" na wyjściu optycznym

, czy to znaczy że WM uwalony?

Ciekawe czy ja mu pomogłem czy już taki do mnie trafił?

[Edward]

michu_la,<br />

<br />

pierwszy raz "światełko" :-) w nadajniku SPDIF zapala się gdy WM załapie sygnał wejściowy, potem już świeci się na stałe. Zasilanie masz w granicach normy. Jeśli jakieś inne urządzenie, np. DAC odbiera sygnał z NAD-a i działa prawidłowo, to można założyć, że sygnał SPDIF z odtwarzacza jest OK.<br />

<br />

Niepokoją mnie te objawy u kilku osób. Od kilku dni usiłuję znaleźć przyczynę spontanicznego wieszania się MSS-a. Mam egzemplarz od Teo, który faktycznie się wiesza (MSS się wiesza, nie Teo). Problem objawia się gdzieś przy komunikacji mikrokontrolera z WM8805. Mikrokontrolery były zamieniane, wszystie są OK. Podejrzenie padło na sam układ WM. Aktualnie zamówione zostały nowe egzemplarze. Gdy dojdą, przelutuję ten feralny i zobaczę co się stanie. Dam znać.

[shark700]

->Edward

Może powstaje jakieś zakłócenie na linii Reset w WM co powoduje że czeka on na zainicjowanie odpowiedniego trybu pracy, up działa a WM już nie.

Edytowane 21 Marca 2012 przez shark700

[Edward]

Uwaga słuszna, ale to nie to, sprawdzałem dokładnie ten temat.

[Edward]

Wczoraj wymieniliśmy w egzemplarzu Teo układ WM8805 na nowy. Przed wymianą prawidłowe uruchomienie udawało się uzyskać mniej więcej raz na 10 włączeń, przy starcie praktycznie zawsze pojawiał się problem z komunikacją mikrokontrolera z WM i komunikat o błędzie. Po wymianie WM-a problem natychmiast zniknął i przy każdym włączeniu jest OK. Ponieważ nic innego nie było zmieniane, także firmware, to wszystko wskazuje na jakieś nieszczęśliwe uszkodzenie układu WM8805 lub jego wadę fabryczną.

Dalej było jeszcze ciekawiej. Otóż MSS nadal wieszał się, zazwyczaj już po kilku minutach. Potem dołożyliśmy układ PCF. Od tego momentu pracuje już ponad 12 godzin i nie zawiesił się ani razu. Jest to bardzo dziwne, szczególnie, że obecny soft w ogóle nie komunikuje się z PCF-em. Będę dalej badać temat.

Edytowane 28 Marca 2012 przez Edward

[marekzawa]

Jest to bardzo dziwne, szczególnie, że obecny soft w ogóle nie komunikuje się z PCF-em. Będę dalej badać temat.



Czy diody led nie będą już obsługiwane ?

[Edward]

Oczywiście będą normalnie obsługiwane i to przez oba warianty układu PCF. Tylko mój obecny soft testowy chwilowo nie korzysta z układu PCF.

[buzer]

Witam,



Mam zamiar kupić w Farnelu trudno dostępne kostki do MSS może ktoś chce się podpiąć? Poniżej ceny do 10 szt.

1. LT1763CS8-3.3#PBF 17,3PLN/szt

2. TXC 12MHz 10ppm 6PLN/szt

3. WM8805GEDS/RV 13,7PLN/szt

4. ADG3304BRUZ 13,7PLN/szt

5. SN75ALS191D 10,7PLN/szt

5. MBRS140TRPBF 1,2PLN/szt



Pozdrawiam,

[St_Thomas]

Witam,



Chętnie kupię PCB lub uruchomionego MMS-a.

Może ktoś ma i chciałby odsprzedać.



Pozdrawiam.

[Marcin-utopia]

1. Czy ktoś próbował najnowszy soft (MSS_2012-03-16.zip) z wyświetlaczem VFD? Będę wdzięczny za informacje.



2. Aktualnie piszę całkiem nową usprawnioną wersję softu, która mam nadzieję nie będzie sprawiać już żadnych problemów. Pojawią się pewne usprawnienia i drobne nowości w funkcjonalności MSS-a. Proszę te osoby, u których MSS wiesza się spontanicznie po pewnym czasie działania, aby odezwały się do mnie, jeśli chcą pomóc w rozpracowaniu problemu. Tym osobom prześlę wersję beta nowego softu celem wykonania testów. Będę wdzięczny za pomoc.





Witam,

witam,



tam właśnie wgrałem nowy soft ,wszystko juz działa jak należy wejście do menu ustawienie wszelkich funkcji

[Edward]

Marcin, czy to działa poprawnie na wyświetlaczu VFD?

[Marcin-utopia]

Tak wszystko działa na vfd

[Edward]

Super! Czyli problem VFD chyba jest rozwiązany. Trenuję też na wyświetlaczu OLED (dzięki marekzawa!) oraz LCD i wszystko jest OK.

[audiophill666]

napiszcie proszę jakie zastosowaliście wyświetlacze vfd.. nie chce mi się po raz kolejny wertować całego wątku żeby to znaleźć ;)

[Waldi_06]

Witam,



Mam zamiar kupić w Farnelu trudno dostępne kostki do MSS może ktoś chce się podpiąć? Poniżej ceny do 10 szt.

1. LT1763CS8-3.3#PBF 17,3PLN/szt

2. TXC 12MHz 10ppm 6PLN/szt

3. WM8805GEDS/RV 13,7PLN/szt

4. ADG3304BRUZ 13,7PLN/szt

5. SN75ALS191D 10,7PLN/szt

5. MBRS140TRPBF 1,2PLN/szt



Pozdrawiam,



Mozna się jeszcze przyłączyć?

[buzer]

Witam,



No pewnie, że można. Robię mini listę. Można wpisywać różne ilości elementów. Generalnie od 300 zł już jest lepiej - przelew na polskie konto, przesyłka 20 zł.



1. buzer - (1 kpl.)

[Waldi_06]

jutro podeślę zapotrzebowanie o ile można zassać selektywnie

[Edward]

Całkowicie nowy firmware do MSS-a

Zamieściłem na stronie nowy firmware do MSS-a. Tym razem nie są to kosmetyczne zmiany, ale całkowicie nowy software, napisany praktycznie jeszcze raz od podstaw, a w nim wiele zmian i nowości. Jednak zanim go wgracie, bardzo proszę o wykonanie absolutnie koniecznej poprawki w hardware.



Poprawka na płytce - koniecznie!

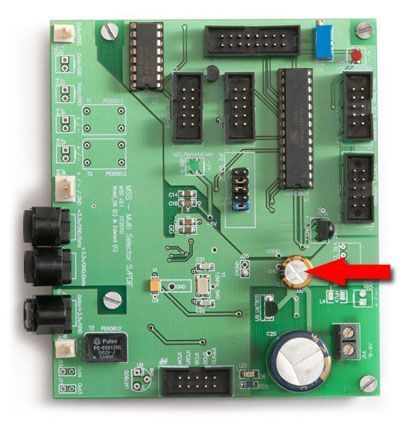

Proszę wymienić kondensator elektrolityczny C35. W zestawach otrzymaliście złoty Nichicon Fine Gold 100 uF. Należy go wylutować i zamienić na zwykły elektrolit o pojemności 470 uF do 1000 uF (patrz załączone zdjęcie). Podkreślam, aby to był zwykły kondensator, a nie niskoimpedancyjny. Proszę zmieścić się w podanych granicach pojemności! Po tej poprawce MSS powinien przestać się wieszać.



Aktualizacja softu



Jak zawsze na mojej stronie pod adresem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) znajdują się firmware do pobrania i wgrania do MSS-a. Tym razem nosi datę 2012-05-03. Do programowania proszę użyć załączonego tam pliku wsadowego "MSS firmware.bat", ponieważ w obecnym sofcie zmieniły się fuse bity i muszą one zostać przeprogramowane. Dodatkowo jak zauważycie, nie ma już i nie będzie pliku dla pamięci EEPROM (z rozszerzeniem .eep), a tylko wsad dla mikrokontrolera (z rozszerzeniem .hex). Nowy soft sam organizuje pamięć EEPROM.



Nowe funkcje



Generalnie funkcjonalność MSS-a pozostała taka, jak była, ale dołożyłem szereg nowych funkcji i zwiększyłem możliwości ustawień użytkownika. Pełny spis nowych funkcji znajdziecie pod adresem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Oto nowości:

• wycentrowane wyświetlanie nazwy wejścia i informacji o sygnale

• możliwość wyłączenia wyświetlania kropki "kolorowego pilota"

• możliwe użycie diody "LED RemoteColor" jako wskaźnika "lockowania' sygnału

• możliwość wyłączenia napisu "NO SIGNAL" w przypadku braku sygnału na wejściu

• możliwość wyłączenia napisu "PCM" lub "notPCM" za informacją o częstotliwości sygnału

• możliwość wyłączenia wyświetlania numeru wejścia

• hardware'owy reset przywracający pierwotne ustawienia (równoznaczne z ponownym wgraniem softu)

• nauka kodów pilota RC-5: możliwość podstawienia wszystkich funkcji pod dowolne klawisze pilota

• ...oraz wiele innych drobiazgów niekoniecznie widocznych dla użytkownika


Proszę się częstować i zgłaszać ewentualnie zauważone błędy. Jak zwykle przy wymianie softu zalecam ostrożność! Proszę testować system na bardzo niskiej głośności, aby w przypadku problemów z sygnałem nie spalić głośników! Ta uwaga odnosi się w szczególności do osób, które wyprowadzają z MSS-a sygnał po złączu I2S.



Pozdrawiam

Ed

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Maja 2012 przez Edward

[Waldi_06]

Edwardzie

Co do C35 - a czy nie wystarczy obciążyć ten stabilizator opornością , tak jak to kiedyś zalecano dla takich stabilizatorów.

Pytanie wynika z faktu, że czasami trudno kupić bardzo zwykłe kondensatory o dużym (starym ESR).

[Edward]

Nie obciążyć, tylko dodać rezystancję w szereg - pewnie to miałeś na myśli. Podejrzewam, że samo powiększenie wartości wystarczy.
