MSS - Multi Selektor SPDIF

[kabturek]

Czy problem z niektórymi "partiami" PCF został rozwiązany ?

Wydaje mi się, że problem może raczej leżeć w scalaku ADG3304, który niestety z racji wysokiej impedancji nie do końca nadaje się do translacji i2c.



Piszę tylko jako wskazówka gdyby ktoś miał problem bo podłączam inne urządzenia pod i2c w MSS i sprawiają problemy po podłączeniu (i piszę własny soft).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tmaxi]

Witam



prosze mi jako laikowi opisać poszczególne we/wy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

pierwsze trzy z lewej to wejścia SPDIF nie separowane,

kolejne dwa są separowane galwanicznie,

wejście nr 6 jest wejściem symetrycznym ,

dwa kolejne są wejściami dla odbiorników optycznych typu TORX 147 (3.3volta),



następnie pozycja 9 to wyjście optyczne dla nadajnika TOTX,

wyj nr 10 to klasyczne wyjście spdif z separacją,

dwa ostatnie złącza to dodatkowe wyjście które z podłączeniem wg pierwotnego schematu nie powinno działać, lub będzie działaćźle, opis jest na poprzednich stronach. Dla czystości sprawy należy uznać ż ich nie ma i juz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tmaxi]

pierwsze trzy z lewej to wejścia SPDIF nie separowane,

kolejne dwa są separowane galwanicznie,

wejście nr 6 jest wejściem symetrycznym ,

dwa kolejne są wejściami dla odbiorników optycznych typu TORX 147 (3.3volta),



następnie pozycja 9 to wyjście optyczne dla nadajnika TOTX,

wyj nr 10 to klasyczne wyjście spdif z separacją,

dwa ostatnie złącza to dodatkowe wyjście które z podłączeniem wg pierwotnego schematu nie powinno działać, lub będzie działaćźle, opis jest na poprzednich stronach. Dla czystości sprawy należy uznać ż ich nie ma i juz.





Dziękuję i Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Właśnie wykonałem reedycję projektu.

Nasz kolega był zainteresowany projektem.

Płytek już dawno nie było, więc powstała alternatywa - dodrukować, czy odświeżyć projekt.

No i stało się - projekt został odświeżony, dokładnie to płytka została odświeżona.

Zmiany;

- poprawiony układ ścieżek,

- usunięcie układu 75ALS191,

- dołożenie przetwornika, wybór padł na PCM514x



Płytki zostały wykonane w Chinach, o grubości laminatu 2mm, grubości miedzi 70 um. Na koniec mała niespodzianka - w wersji złoconej.

Całość ogólnie jest kontynuacją MSSa w wersji 2.1

Oprogramowanie jest bez zmian.

Nowa wersja jest oznaczona jako MK III ver 3.0.51



MSS został właśnie uruchomiony u mnie w domu i gra.

Coprawada wkradł się mały błąd - należy połączyć pad jednego kondensatora z najbliższym otworem montażowym.

Niebawem wrzucę foty.

Dla chętnych jest ok 12 sztuk płytek.

Cena nieco wyższa - 60 zł plus przesyłka.

Cena wynika z grubości pcb, grubości miedzi i złocenia.

Płytki posiada nasz forumowicz który finansował zamówienie i posiada wolne pcb.

No i schemat.



Schemat tutaj.



Na schemacie widać oczywisty błąd - główna masa PCm514x nie ma połączenia z masą.

Lecz 2mm przewodu załatwia temat.



Z uwagi na założenie: nie zmieniania softu - przetwornik na pcb jest ustawiany sprzętowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Października 2015 przez Waldi_06

[troojka]

Witam,



Jestem zainteresowany 1szt. PCB.



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Długo na to czekałem. Oczywiście biorę 2szt. pcb.

W moim dac_u na PCM 1704 za selektor miała służyć cyfrowa płytka X_a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Października 2015 przez bomarek

[omirp]

Ja też poproszę 1szt. pcb.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Wielkie podziękowania dla Waldi_06 , że podjął się reedycji projektu :)



W sprawie płytek proszę o kontakt przez PW

Koszt wysyłki poleconym ekonomicznym 6 zł

poleconym priorytetowym 7 zł

do paczkomatu InPost 9 zł

kurierem 15 zł



Wymiary płytki : 104 x 120 mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Października 2015 przez kolmen

[Kamyk1980]

Wezmę 2szt. pcb



Pozd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[deuter]

Wezmę 1 sztukę



d.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Czy selektor przepuszcza pliki o próbkowaniu powyżej 96KHz. Możliwości poprzednika kończyły się właśnie na 96KHz a teraz jest dużo plików w formacie 196KHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

W sprawie płytek proszę o kontakt przez PW



Zbiórkę pieniędzy i wysyłkę obsługuje Romek czyli kolmen.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkmar]

Może przy okazji wznowienia, ktoś podjął by się jednak poprawek w sofcie związanych z obsługą pilota i wyświetlaczy VFD opisanych na poprzedniej stronie.

Edward odpuścił temat, a te błędy wkrótce dotkną nowych składaczy MSS a i kilku z poprzedniej edycji na pewno się ucieszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

nie mam na to wpływu,

ale pewnie , że z chęcią powitam nowy soft.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Witam.

Jaka cena płytek?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Witam.

Jaka cena płytek?

60 zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[troojka]

Dziś (po małych perypetiach) otrzymałem PCB - podziękowania dla kolman'a.



Waldi_06 - czy możesz zamieścić listę elementów do mk3 (oczywiście jeśli masz) - to bardzo ułatwi mi (i pewnie innym także) zamówienie elementów.



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

BOM w załączeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PAX]

Czołem, potrzebuję podpowiedzi gdzie w Polsce można dostać PCM5142. Właśnie kompletuję części do MSS i przed uruchomieniem DACa na PCM1704 chciałbym spróbować tej kostki. Za podpowiedź z góry dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[troojka]

Czołem, potrzebuję podpowiedzi gdzie w Polsce można dostać PCM5142. Właśnie kompletuję części do MSS i przed uruchomieniem DACa na PCM1704 chciałbym spróbować tej kostki. Za podpowiedź z góry dziękuję.



Farnell ma PCM5142.



Ja mam pytanie gdzie można kupić WM8805 - w Farnell'u ma status "Wycofano z magazynu".

Może ktoś ma do odsprzedania 1szt WM8805.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PAX]

Farnell ma PCM5142.



Ja mam pytanie gdzie można kupić WM8805 - w Farnell'u ma status "Wycofano z magazynu".

Może ktoś ma do odsprzedania 1szt WM8805.



Dzięki za info.

WM8805 znajdziesz na znanym portalu aukcyjnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[troojka]

WM8805 znajdziesz na znanym portalu aukcyjnym.



Widziałem. Ale czy to jest pewny towar?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muminen]

MSS został właśnie uruchomiony u mnie w domu i gra.

Coprawada wkradł się mały błąd - należy połączyć pad jednego kondensatora z najbliższym otworem montażowym.

Niebawem wrzucę foty.



Czy można prosić info (najlepiej w postaci fotki) o który kondensator chodzi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pisklak]

Cześć,



I ja dołączyłem do grona budowniczych (dzieki kolmen;)



Mam pytanie; czy jest sens zasilić MSS-a z bateryjek i czy ktoś już tego próbował?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

MSS został właśnie uruchomiony u mnie w domu i gra.

Coprawada wkradł się mały błąd - należy połączyć pad jednego kondensatora z najbliższym otworem montażowym.

Niebawem wrzucę foty.

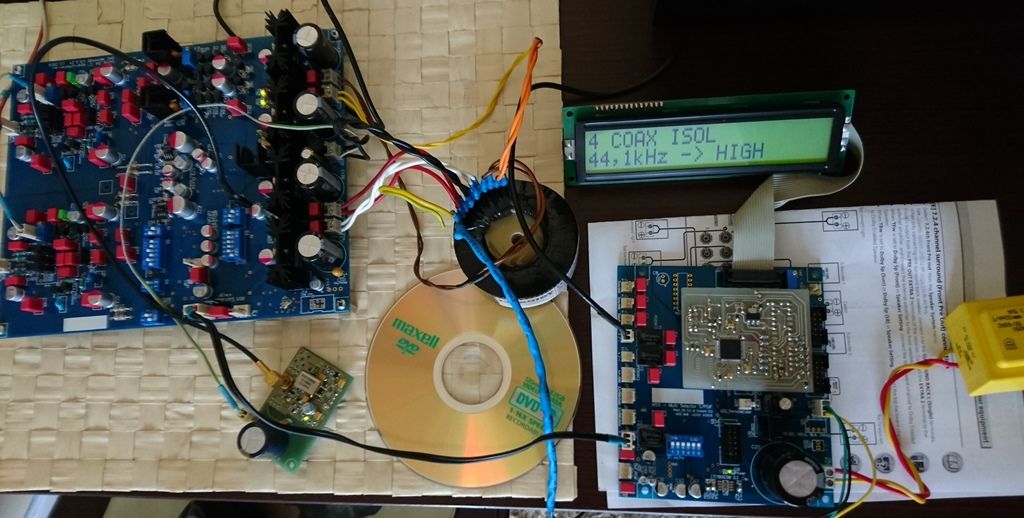

Zmontowałem MSS i jest problem, zawiesza się po kilkunastu sekundach pracy. Wymieniłem ADG3304, procesor i WM8805 bez rezultatów. Testowałem rożne odbiorniki IR nie pomogło.

Posprawdzałem wszystkie podzespoły bez zmian, różne wyświetlacze LCD.

Oczywiscie płytka umyta, sprawdzone wszystkie luty i nic, może związane to jest z brakiem połączenia o którym wspomniałeś.



Cóż musiałem sobie jakoś poradzić bo pora zrobić obudowę do DAC_a na AK4490 a potrzebny selektor.



Popełniłem prymitywną płytkę z procesorem i z softem z DAC_X włożyłem w podstawkę Atmegi i o dziwo zadziałało :-)



Nic się nie wiesza, spdif działa po I2S jeszcze nie sprawdzałem ale pewnie też działa, mam zamiar podłączyć właśnie MSS z DAC_iem magistralą I2S.



Ale dlaczego się w oryginale MSS wiesza, poprzedni działał w miarę poprawnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

może czegoś nie wlutowałęś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

może czegoś nie wlutowałęś?



Wydaje mi się , że wszystkie elementy wlutowałem nawet je przed ponownym wlutowaniem sprawdzałem.



Nie wymieniłem tylko stabilizatora 3,3V, R26 także wlutowałem ale MSS w dalszym ciągu się zawiesza.



WM8805 sprawdziłem w DAC_X i okazał się sprawny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kamyk1980]

Witam też zaobserwowałem w swoim MSS podobną przyczynę zaraz po załączeniu zawiesza się. Jak wcześniej wybrane jest wejście sygnał podawany jest poprawnie ale to wszystko brak możliwości zmiany wejścia oraz ustawień.





Może Ktoś próbował coś z tym zrobić, czy u innych też jest ten objaw - najnowsza wersja płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

kurcze nie umiem pomóc bo mój działa poprawnie, mam go wmontowanego do PRE i działa jako kolejny dac do porównań, no i nic się nie dzieje,



najczęstrzą przyczyna problemów z Wolfsonami są ... źle przylutowane kwarce przy nim,

odlutuj , wyczyść, przylutuj ponownie, ewentualnie wymień pojemności z 15p na 18p (ale zawsze z 15 działały),

sprawdź lupą x10 czy wszystkie nózki są napewno przylutowane poprawnie,

obejzyj pod lupą WSZYSTKIE luty - ja ostatnio na moim nowym przedwzmacniaczu RIAA sam niedolutowałem kilku padów, na szczęście nic się nie stało i teraz gra Analog :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
