Hybryda MOSCODE


Bogdan
 Udostępnij

Rekomendowane odpowiedzi

<br />Lampy to 6p3s. próbowałem też na 6n6p i działał jednak na 6p3s trochę lepiej.<br />



a próbowałeś el34 jak się ma do tych lamp? U mnie była (niestety) najlepsza



<br />Czy ja dobrze rozumiem, że jest to układ SE w którym 2sk158 stanowi źródło prądowe ?<br />

nie , oba tranzystory pracują z sygnałem,to klasyczny PP

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

EL 34 nie próbowałem, bo nie miałem. Zrobiłem ten wzmacniacz na próbę, aby zobaczyć czy faktycznie tak dobrze gra jak wszyscy opisują.

Teraz kupię EL 34 lub 6CA7.



Dzięki za info co do topologii wzmacniacza, ale jestem trochę zdezorientowany;

Klasyczny single ended, zniekształenia pochodzą wyłącznie od lampy (bez niej THD poniżej 0,1%).

Lampa EL34 pracuje w tym układzie z prądem 3-5 mA- czy malutki procent możliwości.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Gość JanF

(Konto usunięte)

Panowie to są Vfety a nie mosfety i tak ma być , u mnie przy oryginalnych wartościach bias też jest 50 mA, czyli OK



Patrzę na data sheet SKJ135 i IRF540, bo pod te tranzystory robię dwie wersje MOSCODE, dużą i małą.

Mała jest do chałupy na wsi i będzie napędzać budżetowe monitory Philipsa, przy okazji trenuję układ, który nie jest taki łatwy w przeskalowaniu na inne elementy i zasilanie, na jaki ta topologia wygląda!



Teraz kupię EL 34 lub 6CA7.



I tak trzymać, możesz jeszcze spróbować ruskie 6s19p, które brzmią rewelacyjnie, ale czas jaki spędzisz na testach i dobieraniu elementów nie rekompensują zaoszczędzone pieniądze.

Edytowane przez JanF
Odnośnik do komentarza
Udostępnij na innych stronach

Ten cytat z postu Jurka dotyczył nie prądu z jakim pracuje lampa lecz topologii wzmacniacza. Pisał on, że to SE. Dziś dowiaduje się, że to PP.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ten cytat z postu Jurka dotyczył nie prądu z jakim pracuje lampa lecz topologii wzmacniacza. Pisał on, że to SE. Dziś dowiaduje się, że to PP.



jurek pisał o kilku rzeczach naraz,trudno się na szybko zorientować o co mu chodziło w tym wyrwanym z kontekstu zdaniu.Może przeczyta i sam się wypowie?Układ wzmacniacza (jako całości,a szczególnie stopień końcowy) na pewno nie jest " klasycznym SE "

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez artw

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

Ten cytat z postu Jurka dotyczył nie prądu z jakim pracuje lampa lecz topologii wzmacniacza. Pisał on, że to SE. Dziś dowiaduje się, że to PP.



SE (układ kaskody) zastosowano w części napięciowej. Końcówka to push-pull..



Patrzę na data sheet SKJ135 i IRF540, bo pod te tranzystory robię dwie wersje MOSCODE, dużą i małą.





IRF mają dużo większę napięcie otwarcia bramki i potrzebują kompensacji termicznej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
Odnośnik do komentarza
Udostępnij na innych stronach

Czy bezproblemowo można w stopniu napięciowym użyć 2SK170 i czy jest sens ?



Próbowałem- grało słabo, prawdopodobnie z powodu małego wzmocnienia napięciowego i małych prądów,

Ale w ramach eksperymentów można spróbować, lekko modyfikować wejście i wtedy usunąć sprzężenie zwrotne.

Ułatwieniem jest , że J-fety nie potrzebują biasu bramki.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
Odnośnik do komentarza
Udostępnij na innych stronach

na wejściu można z powodzeniem zastosować zwykłego BC550 - oczywiście oryginalnego od renomowanego producenta, sprawdzałem i było bardzo dobrze

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki za info. Dam więc sobie spokój. Próbowałem tylko BC550C. Kupiłem już takie same tylko Fairchild, 2n5088 i 2SC2240 Toshiby.

Lampy na razie mam 6p3s ale kupię lepsze (inne). Zastanawia mnie połączenie równoległe 6n6p. Za późno przyszło mi to do głowy, bo pojedyńczych triod próbowałem. Było dobrze, ale na 6p3s lepiej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

na wejściu można z powodzeniem zastosować zwykłego BC550 - oczywiście oryginalnego od renomowanego producenta, sprawdzałem i było bardzo dobrze

W układzie kaskody impedancja katody lampy wynosi kilkadziesiąt/ kilkaset omów.

Przy jej "popychaniu" będą dobrze sprawować się tranzystory średniej mocy np. BD139 o jak najwyższej klasie wzmocnienia.

W ramach eksperymentu można próbować każdego typu tranzystora- różnice w dzwięku są niemniejsze niż przy zmianie lamp.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
Odnośnik do komentarza
Udostępnij na innych stronach

Próbowałem tylko BC550C. Kupiłem już takie same tylko Fairchild, 2n5088 i 2SC2240 Toshiby.



uważaj mają inaczej wyprowadzenia niż bc550 i scalone tranzystory pod które była robiona forumowa płytka

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

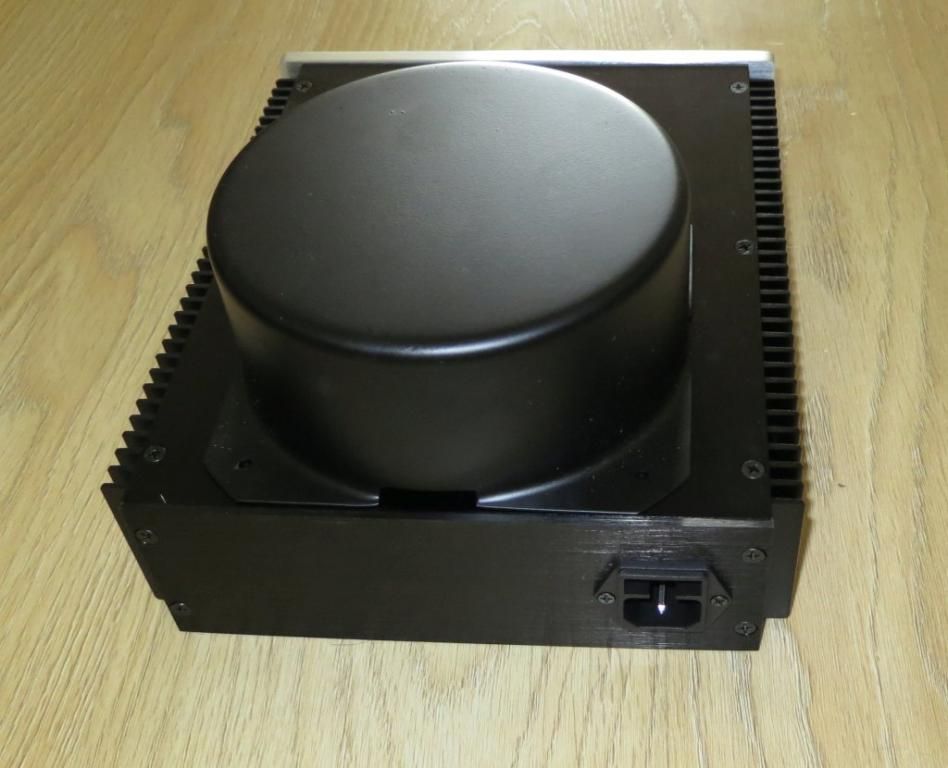

obudowa mojego Moscoda ,a wszystko czeka juz parę lat .... ale znow mi narobiliście smaka na dokończenie go :-)

el34 bedą na górze przed puszką toroida

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

dokończ,warto.

Skąd masz taką zaj...ą puchę na transformator?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez artw

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach
Gość JanF

(Konto usunięte)

obudowa mojego Moscoda ,a wszystko czeka juz parę lat ....



Daj sobie spokój, nie katuj się, jak już tyle lat nic nie robisz z tą obudową, to ta obudowa nie jest dla Ciebie ani ważna, ani istotna!



W układzie kaskody impedancja katody lampy wynosi kilkadziesiąt/ kilkaset omów.

Przy jej "popychaniu" będą dobrze sprawować się tranzystory średniej mocy np. BD139 o jak najwyższej klasie wzmocnienia.



To ważna informacja!

Wielkie dzięki!

Odnośnik do komentarza
Udostępnij na innych stronach

ale ja się nie katuję, mam tylko taką przywarę, źe zaczynam 10 tematów naraz a kończę co 20, artykuł o tym moscode zdobył dla kumpel z polibudy w wawie jeszcze na studiach , czyli ze 25 lat temu , a ten wzmacniacz odpalałem w oryginalnej i "swojej" wersji już parę razy, ale nigdy nie doprowadziłem go do końca, dlatego na razie odkładam wszystko na bok i kończę moscode, bo bardzo lubię jego granie

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ten wzmacniacz warto skończy,a potem zrobić drugi na desce i porównywać co dają zmiany.U mnie na razie część sygnałowa gra wg oryginału( tylko przerobione zasilanie) nie znalazłem lepszej konfiguracji.Jak będę teraz miał czas i wenę to pozmieniam tranzystor wejściowy ze szczególnym uwzględnieniem BD139 i podobnych- będzie to łatwe bo wlutowałem podstawkę po układ scalony



PS problemy techniczne z pisaniem w temacie zniechęca ją do szerszych wypowiedzi:(

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

szybkie rozładowanie kondensatorów by lampa nie była zasilana anodowym bez żarzenia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 miesiące temu...
  • 3 tygodnie później...
Gość JanF

(Konto usunięte)

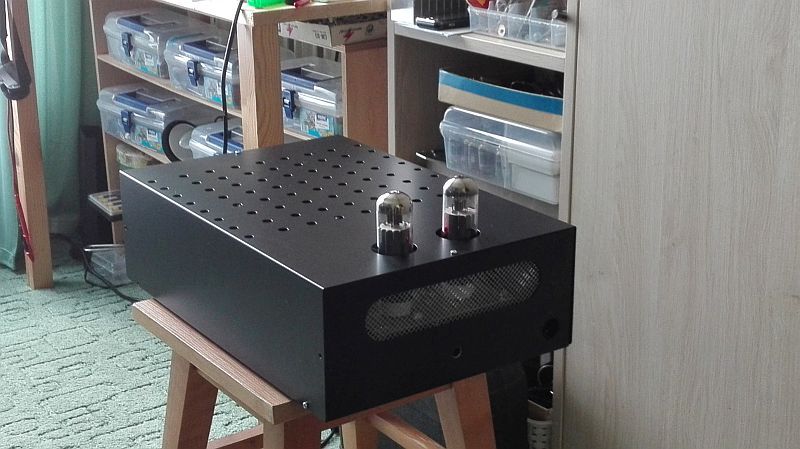

To może już czas, żebym pokazał swoje wykonanie wzmacniacza MOSCODE, obudowa:

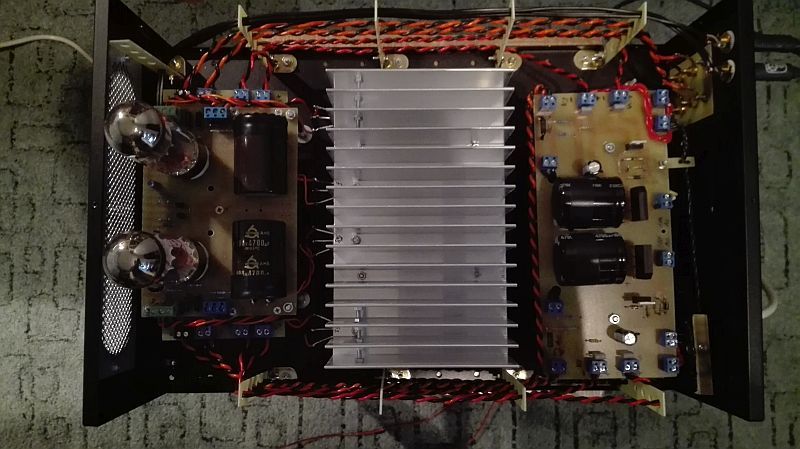

i środek:






Założyłem w wykonaniu układ dual mono, płytkę PCB pocięto trochę w środku, żeby oddzielić masy kanałów, odcięto również część prostownika i opóźniacza napięcia.

Płytka zasilacza zawiera stabilizator na IRF 840, elementem stabilizującym jest para CR na bramce tranzystora, dodatkowo, układ ten opóźnia o 30 sekund podanie pełnego napięcia anodowego na lampę.

Rozdzielono masy lampy i tranzystorów pary przeciwsobnej na PCB, lampa bierze napięcie i masę ze stabilizatora, tranzystory napięcie i masę biorą z końcówek kondensatora C3 - masy obwodów wysoko prądowych i nisko prądowych tu się łączą. Opornik R9 przylutowany jest do gniazdek głośnikowych.



Zrezygnowano z prowadzenia wysokich prądów przez ścieżki PCB, terminale podpięcia zasilania anodowego, prądowego i żarzenia umieszczono na osobnych płytkach przymocowanych mechanicznie do PCB wzmacniacza, połączenie terminali wykonano grubą linką bezpośrednio przylutowaną do aktywnych końcówek układu (dren, źródło, elektrody żarzenia lamp). Wszystkie kondensatory elektrolityczne położone są poziomo, żeby ich wymiana była maksymalnie prosta. Wymiana tych kondensatorów będzie rutynową czynnością serwisową, raz na rok (chyba).



Wzmacniacz przeznaczony jest do pracy ciągłej, obsługa TV i innych źródeł wysokiej jakość audio :-). Eksploatacja będzie w mieszkaniu w bloku, stąd zdecydowałem się na umieszczenie radiatora w bryle wzmacniacza - wzmacniacz raczej głośno nie będzie grał często.

Edytowane przez JanF
Odnośnik do komentarza
Udostępnij na innych stronach

Napracowałeś się chłopie.

Szacunek.



Warto spróbować jeszcze jednego modu mocno poprawiającego DF wzmacniacza (ale ostrożnie- czasami wzmacniacz przy niedobranych pętlach wzbudza się).

Zza kondensatora wyjściowego zrobić dodatkową pętlę sprzężenia na siatkę lampy, która w oryginalnym projekcie jest uziemiona.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Fajne organizery do kabli:):):)

Piszesz,że dużo walczyłeś z masami i dużymi prądami. Mnie ten układ bardzo zaskoczył i nie widzę takiej potrzeby ,na forumowej pcb jest cichy jak podolski złodziej.

Powalczyć z zasilaniem na pewno warto,to słaby punkt oryginał

Bardzo fajna obudowa,gratulacje.Moja ciągle "na pięć minut przed skończeniem":(

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach
Gość JanF

(Konto usunięte)

Piszesz,że dużo walczyłeś z masami i dużymi prądami. Mnie ten układ bardzo zaskoczył i nie widzę takiej potrzeby ,na forumowej pcb jest cichy jak podolski złodziej.



Nie walczyłem z niczym, założyłem dual mode i reszta była konsekwencją tego złożenia i obaw o ścieżki wysokoprądowe na PCB. Wzmacniacz ma działać na okrągło, fakt, że na nie wygórowanych poziomach głośności. Wolałem teraz się trochę pomęczyć, niż męczyć się potem naprawiając i poprawiając wzmacniacz żyłowany w stylu wolnym.



Warto spróbować jeszcze jednego modu mocno poprawiającego DF wzmacniacza (ale ostrożnie- czasami wzmacniacz przy niedobranych pętlach wzbudza się).



Dziękuję, to ciekawe ... sprzężenie zwrotne na etapie wzmocnienia napięciowego może wiele ...

Edytowane przez JanF
Odnośnik do komentarza
Udostępnij na innych stronach

a ja ciągle nie poskładałem swojego MOSCODA .... :-( chyba na zimę to zrobię



tak sobie myślę, że do niego pasowałyby kolumienki na głośnikach szerokopasmowych ..... oj chodzi mi to po głowie.....



seas ma fajny głośnik fullrange - marzy mi się taki głośnik o średnicy z 25 cm , żeby najwyżej wymagał wsparcia supertweeterem i nic poza tym - najlepiej w obudowie closed i do tego MOSCODE .... im jestem starszy , tym bardziej cenię prostotę



to nie wątek o głośnikach, ale mam przeczucie , że "idealny " głośnik do muzyczki w domu , to właśnie szerokopasmowiec,ok. 25 cm.

z parametrami na pograniczu dotychczasowych głośników "domowych " i estradowych

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Próbował ktoś modów z dodatkowym sprzężeniem lub bootstrapem?



Ostatnio słucham wzmacniacza głównie na chińskich KT66. Ciepłe, romantyczne granie.

Z grupy EL34 najbardziej pasują mi EH (najmnej ciekawie zagrały JJ).

Będę jeszcze próbował ładnych, ruskich. tanich jak barszcz 807-ek ale to wymaga nieco przeróbek (anoda na bańce).

W zasadzie można próbować wsadzać każdą lampę z szuflady.

Moscode gra też zupełnie dobrze bez lamp (trzeba założyć zwory katoda-anoda i obniżyć napięcie o ok. połowę.

Ale to już nie Moscode...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
Odnośnik do komentarza
Udostępnij na innych stronach

Hawk! Od miesiąca również korzystam z Moscode.

Ze względu na moją sympatię do klasyków, gra on z Grundig Box 850A Pro. Jako źródło DAC Veterana.



Mówiąc krótko, jestem zachwycony!

Jestem bardzo zaskoczony szczegółowością przy niższej głośności. Przy trzymiesięcznej córeczce i małym mieszkaniu, słuchanie muzyki nadal sprawia mi przyjemność! :-)



Obecnie gram w zestawieniu:

-Lampa Electro-Harmonix 6CA7 parowane,

-C wejściowe Philips, z zamówienia forowego,

-C zasilanie 2x4700uF Samyoung,

-C Wyjście 3300uF/kanał Kendeil ,

-Trafo 2x35V + 6,3V + 12V 650W toroidy_pl w wersji Audio.



W najbliższych planach mam:

1. bocznik C wyjściowego oparty o 3,9uf Janzen Silver Z-Cap,

2. Wymiana C wyjściowego na Mundorf (czekałem ponad 2 miesiące na dostawę z poweraudio i się nie doczekałem...)

3. Wymiana C wejściowego na np. BlackGate (mam zapasy z czasów studenckich - tak dla ciekawości),

4. ...



Do obecnych mankamentów mogę zaliczyć: delikatny brum przy braku załączonego źródła (pewnie muszę popracować nad pętlą masy i ekranowaniu) oraz denerwująca ponad minutowa praca wzmacniacza po odłączeniu zasilacza z sieci 230V.



Testowałem również dwa rodzaje tranzystorów dla Q1, zarówno BC550C, jak i 2N5089. Na razie ciężko mi jest ocenić różnice.





Koledzy, chętnie pisał bym się na kolejne PCB w wydaniu profesjonalnym (płytka 2mm, miedź 70um, złocenie). Może znaleźli by się desperaci?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

     Udostępnij



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
