Konwerter USB-I2S-SPDIF na TAS1020B tryb asynchroniczny 24bit/96kHz

[MARER]

Więc też z niecierpliwościa bedę oczekiwał wiadomości PW odnośnie generatorów i płytki :-)

[JarekC]

Witam,

Chwilowo złe wieści.



Układ testowy z dwoma generatorami z Fox Electronics działa (próbki które miałem wcześniej).

Natomiast zmontowane nowe płytki z nowymi generatorami nie.



Co dziwne same generatory działają natomiast mam sytuację że nie działa poprawnie przełączanie dzielnika w TAS1020.

Dla 44.1kHz powinienem mieć na wyjściu MCLK = 22.5792MHz/2 = 11.2896MHz a mam 22.5792MHz czyli nie włączył się dzielnik prze 2.

Wydawałoby się że to błąd w firmware ale ten sam soft na starych generatorach działa. i dzielnik jest włączany poprawnie

Jak na razie zgłupiałem, siedzę na tym od rana i na razie bez rezultatu.

Jedynie co mi jeszcze przychodzi do głowy to, że nowe generatory dłużej startują i podczas przełączania TAS przez chwilę nie ma

aktywnego zegara na MCLCLK In, ale teoretycznie nie powinno to mieć wpływu na przełączanie dzielnika.



Spróbuję złapać na oscyloskopie moment przełączenia i porównać czasy startu tych generatorów.



Pozdrawiam

JarekC

[marekzawa]

JarekC



Jedynie co mi jeszcze przychodzi do głowy to, że nowe generatory dłużej startują i podczas przełączania TAS przez chwilę nie ma

aktywnego zegara na MCLCLK In, ale teoretycznie nie powinno to mieć wpływu na przełączanie dzielnika.



Z układu wynika że generatory stale pracują i podają sygnał na multiplexer.

Czy pad NC w generatorach pełni w nich jakąś funkcję ?

[barmanekm]

NC - odłączanie i załączanie. Takie info kiedyś dostałem.

[rasa]

Od dzisiaj i ja testuje konwerter (wersję podstawową).



Chciałbym zapytać czy jest możliwe przesłanie poprzez SPDIF więcej niż 2 kanałów? Przepuszczając AC3 lub DTS słyszę tylko szum...

[wagnerosss]

A nie powinien być oddzielny dekoder to tego typu sygnałów przestrzennych?

[rasa]

Dekoder mam w amplitunerze. Przepuszczając sygnał AC3 lub DTS poprzez inne wyjście SPDIF (w stacji dokującej laptopa) wszystko gra.

[JarekC]

Dekoder mam w amplitunerze. Przepuszczając sygnał AC3 lub DTS poprzez inne wyjście SPDIF (w stacji dokującej laptopa) wszystko gra.



W przypadku USB system na podstawie deskryptora określa co potrafi podpięte urządzenie.

Konwerter zgłasza się jako urządzenie stereo z próbkowaniem 24bity i czterema mozliwymi Fs 44.1, 48, 88.2 i 96Khz.

W takim przypadku player dokona downmixu z AC3 lub DTS do stereo.

Przynajmniej ja tak to widzę,



-----------------------------------



Co do generatorów to nóżka NC (a tak naprawdę DISABLE/ENABLE, tylko nie przedefiniowywałem elemenetu w bibliotece) wyłącza generator.

Generator jest wyłączany po pierwsze aby zmniejszyć pobór prądu a po drugie żeby ograniczyć zakłócenia.

Wykonałem pomiary i generator startuje po 80us od podania sygnału ENABLE. Wygląda, że w tym czasie nie można zmieniać dzielnika w TAS.

Jest to bardzo dziwne, Na próbę najpierw zmieniam dzielnik a potem przełączam generator i wygląda że tak działa.

Jutro jeszcze to dokładnie potestuję.



Pozdrawiam

JarekC

[rasa]

W przypadku USB system na podstawie deskryptora określa co potrafi podpięte urządzenie.

Konwerter zgłasza się jako urządzenie stereo z próbkowaniem 24bity i czterema mozliwymi Fs 44.1, 48, 88.2 i 96Khz.

W takim przypadku player dokona downmixu z AC3 lub DTS do stereo.

Przynajmniej ja tak to widzę,



Faktycznie tylko 2 kanały są widzoczne np. przy mapowaniu kanałów w ASIO.

Używając AC3Filter można wyłączyć sprawdzanie obsługiwanych formatów poprzez kartę/konwerter. Wtedy właśnie słyszę szum.



Na stronie microsoftu jest opisane przepuszczanie sygnałów nie PCM poprzez SPDIF:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Ale to chyba mało precyzyjny opis :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Wygląda że problem generatorów udało się rozwiązać.

Wygląda na to że nie wolno przełączać dzielnika w przypadku braku zegara.

W karcie katalogowej TAS1020 nie ma o tym żadnej wzmianki.

Następna niewyjaśniona tajemnica tego układu.



Natrafiłem natomiast na dziwny przypadek z izolacja galwaniczną.

Dzisiaj po zmontowaniu dwóch układów które miały iść do wysyłki zasiliłem je z zasilacza laboratoryjnego (jakieś chińskie badziewie)

i pojawiły się problemy w postaci zrywania transmisji USB. Zacząłem szukać przyczyny w błędnym montażu lub złym doborze

komponentów (TI podaje rezystor 27 Ohm w liniach USB a AD podaje 24 Ohm). Wczoraj na układzie testowym wszystko działało.

Wróciłem więc do układu testowego (lekka pajęczyna) i to samo. Dopiero po chwili załapałem że wczoraj testowałem na zwykłym

zasilaczu wtyczkowym 9V. Gdy wróciłem do niego wszystkie problemy zniknęły.

Po obejrzeniu wyjścia z zasilacza laboratoryjnego na oscyloskopie, na widzę jakiś przyczyn takiej sytuacji.

Musze poeksperymentować jeszcze z innymi zasilaczami.



Czy ktoś używa konwertera z izolacją i trafił na takie zjawisko?



Pozdrawiam

JarekC



PS.

Mam trochę dość tych problemów.

Znowu straciłem cały dzień a chciałbym zrealizować wszystkie wysyłki i chwilę odetchnąć.

Chyba mam dziś zły dzień.

[marekzawa]

Czy ktoś używa konwertera z izolacją i trafił na takie zjawisko?



Mam izolacje na ADUM 4160. Zasilanie z zasilacza transformatorowego wtyczkowego stabilizowanego razem z konwerterem.

Wystarczy że do tej samej listwy podłącze jakiś inny odbiornik i transmisja pada.

Wczoraj trochę lutowałem i każde włączenie lutownicy to zerwanie transmisji.

Bez izolacji ta przypadłość nie występuje. Strasznie czułe te układy.

[Krzych 2]

Mam izolacje na ADUM 4160. Zasilanie z zasilacza transformatorowego wtyczkowego stabilizowanego razem z konwerterem.

Wystarczy że do tej samej listwy podłącze jakiś inny odbiornik i transmisja pada.

Wczoraj trochę lutowałem i każde włączenie lutownicy to zerwanie transmisji.

Bez izolacji ta przypadłość nie występuje. Strasznie czułe te układy.

Mam izolacje na ADUM 4160. Zasilanie z zasilacza transformatorowego wtyczkowego stabilizowanego razem z konwerterem.

Wystarczy że do tej samej listwy podłącze jakiś inny odbiornik i transmisja pada.

Wczoraj trochę lutowałem i każde włączenie lutownicy to zerwanie transmisji.

Bez izolacji ta przypadłość nie występuje. Strasznie czułe te układy.

Mam podobny problem w konwerterze na Tenorze tam też jest ten ADUM, z tym , że zerwanie transmisji zdarzało się rzadko . Dziwne to ponieważ izolator zaprojektowano do stosowania w przemyśle , a tam wiadomo pełno śmieci w zasilaniu.

[rasa]

Podłączyłem dzisiaj konwerter do routera z dystrybucją OpenWrt i nie został on wykryty. Dodatkowo port usb przestał działać (działa ponownie po restarcie routera). W logach systemowych brak jakichkolwiek informacji. Postaram się jutro podłączyć konwerter przez jakiś hub z własnym zasilaniem.

[Krzych 2]

Podłączyłem dzisiaj konwerter do routera z dystrybucją OpenWrt i nie został on wykryty. Dodatkowo port usb przestał działać (działa ponownie po restarcie routera). W logach systemowych brak jakichkolwiek informacji. Postaram się jutro podłączyć konwerter przez jakiś hub z własnym zasilaniem.

Nic to nie da. OpenWrt to w końcu linuks i trzeba raczej coś doinstalować. Ja mam w planie zrobić serwer multimediów na Raspbbery Pi i ciekawe czy konwerter będzie chciał z nim działać.

[rasa]

Nic to nie da. OpenWrt to w końcu linuks i trzeba raczej coś doinstalować. Ja mam w planie zrobić serwer multimediów na Raspbbery Pi i ciekawe czy konwerter będzie chciał z nim działać.

Moduły do obsługi karty miałem zainstalowane. Problem leżał gdzieś indziej :) Konfigurując kiedyś system usunąłem moduł do obsługi usb 1.1 (zostawiłęm tylko dla 2.0). Po ponownym zainstalowaniu modułu karta jest poprawnie wykrywana:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Instrukcja dla osób które samodzilnie bądą montować płytką z izolacją galwaniczną (wersja ze stabilizatorem).



- wylutować gniazdo USB (najtrudniejsza część zadania, bo druk dwustronny i dość małe pady złącza, najlepszą metodą będzie chyba destrukcja złącza i wylutowanie po jednym pinie

- wywiercić otwór 0.7mm w padzie SMD na zdjęciu zaznaczony strzałką nr 1, zworka na padzie ma pozostać

- przeciąć sciękżę pomiędzy padem złącza USB a układem zabezpieczenia przeciwprzepięciowego, na zdjęciu zaznaczone strzałką nr 2 (dawna scieżka +5V)

(brak tego przecięcia może skutkować uszkodzeniem układu zabezpieczenia przeciwprzepięciowego które jest przystosowane do 5V)

- zamontować zworkę pomiędzy dwoma padami przełącznika, na zdjęciu prostokąt nr 3

- zamontować zworkę pomiędzy dwoma padami , na zdjęciu prostokąt nr 4

- zamontować płytkę izolacji, pamiętać o włożeniu kawałka folii lub innego izolatora pomiędzy płytki lub odpowiednie podniesienie płytki tak aby nie było zwarcia pomiędzy ścieżkami płytek.

lutowanie jest 5 punktów: 4 złącza USB, 1 przez wywiercony wcześniej otwór (złuży on do połączenia lini PUR zTASa do lini PIN ADUMa)



Nie łączyć ekranów starego i nowego złącza USB jak pisałem we wczesniejszym poście, to była pomyłka.



Ponieważ wygląda że ADUM wymaga dość dobrego zasilania, ja dołożyłem jeszcze na wejściu zasilania konwertera 47uF Low-ESR i 10uF SC-CON na głównym 3.3V.



Proszę o sprawdzenie czy się gdzieś nie pomyliłem bo nie montowałem jeszcze takiej wersji izolacji, wszystkie były na razie bez dodatkowego stabilizatora.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rasa]

Kontynuując temat związany z uruchomieniem konwertera pod linuxem (OpenWrt) mam problem ze strumieniem wyjściowym. Szum różowy brzmi tak (nagranie z telefonu):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Karta jest skonfigurowana zgodnie z opisem ze strony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .

Parametry formatu wyjściowego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy problem tkwi w złej konfiguracji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

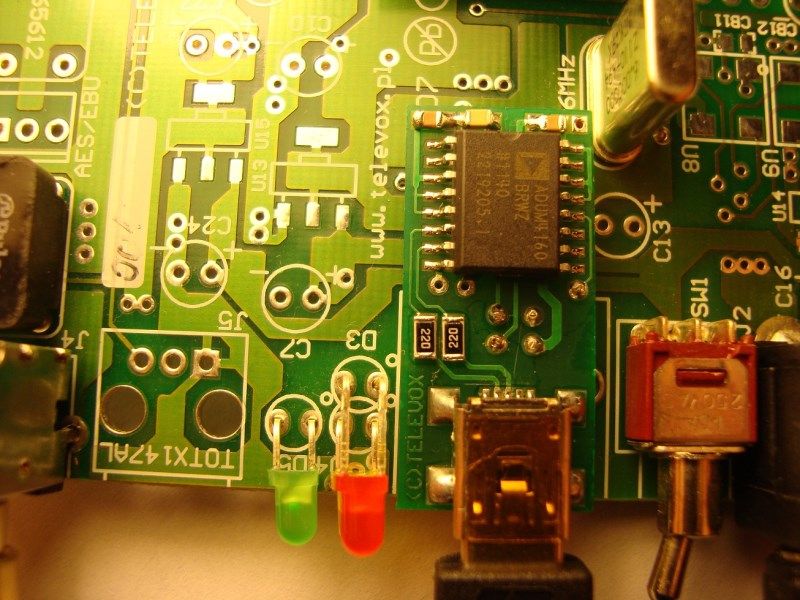

ADUM uruchomiony w wersji ze stabilizatorem, chyba jest postęp, ale trzeba się osłuchać. Płytka na razie jest te kilka milimetrów nad główną i trzyma się na tych czterech połączeniach, trzeba to wzmocnić po po czasie się urwie, jeszcze nie wiem jak , żeby to było demontowalne. Opis montażu Jarka OK.

Teraz tylko zegary i zmiana softu.

Tego low esr wlutowałem przy gnieździe. Os-cona na razie nie montowałem , wydaje mi się , że przydałby się też na zasilaniu zegarów i TASa , czyli C10, C13, C19



ADUM uruchomiony w wersji ze stabilizatorem, chyba jest postęp, ale trzeba się osłuchać. Płytka na razie jest te kilka milimetrów nad główną i trzyma się na tych czterech połączeniach, trzeba to wzmocnić po po czasie się urwie, jeszcze nie wiem jak , żeby to było demontowalne. Opis montażu Jarka OK.

Teraz tylko zegary i zmiana softu.

Tego low esr wlutowałem przy gnieździe. Os-cona na razie nie montowałem , wydaje mi się , że przydałby się też na zasilaniu zegarów i TASa , czyli C10, C13, C19

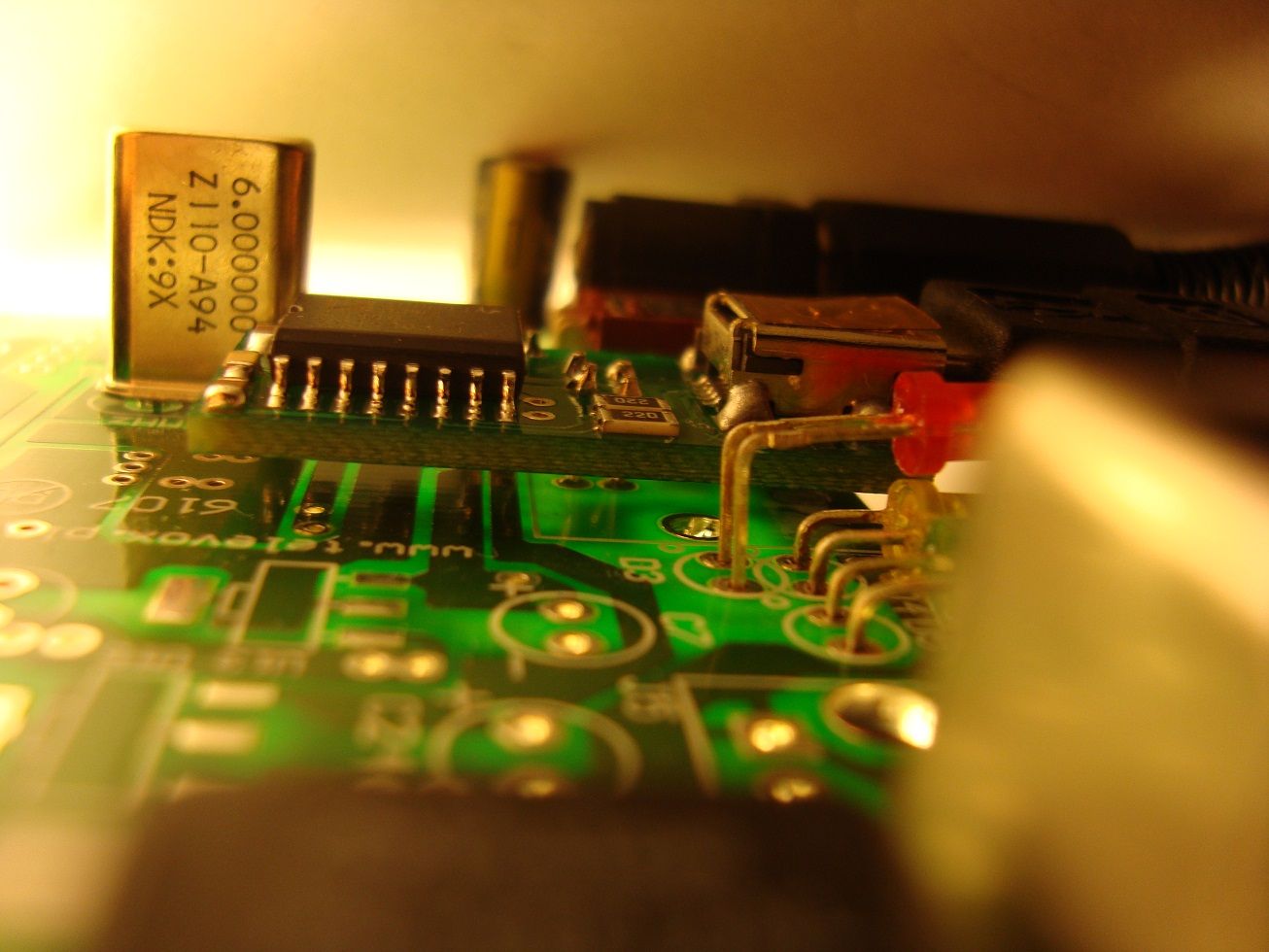

Oczywiście płytka trzyma się na pięciu połączeniach :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Przedstawiam procedurę aktualizacji oprogramowania konwertera z wersji SPDIF 1.01 do wersji SPDIF 1.02.

Aktualizacja dotyczy tylko przypadku rozbudowy układu o zew. generatory kwarcowe.

Wykonanie aktualizacji na konwerterze nie posiadającym generatorów spowoduje brak transmisji SPDIF.

Aktualna wersja oprogramowania aktualizującego pracuje tylko na Windows wersja 32-bit



1. Rozpakować plik upgrade.zip powinny zostać wypakowane 5 plików "upgrade.exe" "usb2i2sdfu.dll" "dfuusb.sys", "dfuusb.inf" i "spdif102enc.bin"

2. Podłączyć konwerter do PC

2. Uruchomić program upgrade.exe (nie wymaga żadnej instalacji) (zdjęcie 1A)

3. Nacisnąć przycisk ODCZYTAJ, powinna zostać wyświetlona aktualna wersja i numer seryjny konwertera

4. Wybrać plik do aktualizacji "spdif102end.bin"

5. Nacisnąć przycisk PRZEŁĄCZ, pojawi się komunikat o tym że konwerter zostanie przełączony w tryb DFU i powrót do trybu normalnej pracy

nastąpi dopiero po poprawnym zaktualizowaniu oprogramowania. (zdjęcie 1B)

6. Potwierdzić chęć przełączenia w tryb DFU, pojawi się komunikat potwierdzający przełączenie (zdjęcie 1C), diody LED na konwerterze powinny zgasnąć.

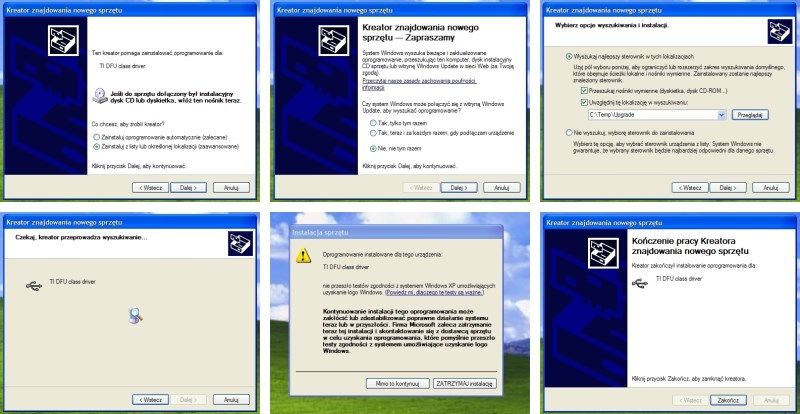

7. W tym momencie nastąpi wykrycie nowego urządzenia "TI DFU Device" dla którego trzeba zainstalować sterownik

8. Należy postępować zgodnie z wymaganiami systemu, tok postępowania dla Windows XP został przedstawiony na zdjęciach 2A-2F.

Gdy system zażąda podania ścieżki do plików należy podać tą do której zostały rozpakowane (dotyczy plików dfuusb.inf i dfuusb.sys)

9. Po poprawnym zainstalowaniu driverów nacisnąć przycisk AKTUALIZUJ

10. Powinien być widoczny zielony pasek sygnalizujący postęp aktualizacji a po zakończeniu powinno nastąpić powrotne przełączenie

konwertera do normalnego trybu pracy. (zdjęcie 1D) W przypadku gdyby aktualizacja się nie powiodła można ponowić próbę naciskając AKTUALIZUJ



Pozdrawiam

JarekC



PS. osoby zainteresowane które podały e-mail dostaną spakowany program jutro.

Przepraszam za opóźnienie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Program rozesłany.

Wszystkie opłacone przesyłki powinny wyjść dzisiaj.



Dwa konwertery pojechały na testy porównawcze do Elberoth-a, szczegóły w wątkch:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdrawiam

JarekC



PS . Ze względu na wyjazd zagraniczny przez najbliższe 10 dni mogę mieć ograniczony dostęp do forum.

Pozostałe wysyłki elementów i konwerterów po powrocie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Program upgrade.exe nie uruchomił się na Win7, nie pomagały próby w trybie zgodności z XP, a mam "7" 32 bitową

Jest taki komunikat:



Natomiast uruchomił się na Win XP i chyba jest OK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Przyznam, że testowałem tylko pod XP bo to mój główny system.

Postaram się to jeszcze poprawić przed wyjazdem.



Pozdrawiam

JarekC

[Krzych 2]

Właśnie jestem po uruchomieniu wersji z generatorami, może się zdarzyć sytuacja , a przynajmniej tak było u mnie, że konwerter nie ruszył. Przypadek taki miał miejsce ze względu na upgrade na innym kompie z XP, a poprzednio na lapku z Win7 zainstalowany był jako wersja 1 . 01- ręczne odinstalowanie i pomogło , po ponownym włączeniu jest jako 1 .02 - działa!

Trudno powiedzieć jak gra bo nie ma jak zrobić porównania (przydałby się plik ze starym softem) , wydaje się , że wszystkie cechy są zachowane , czyli kultura i porządek, przestrzeń i spokój, zero nerwowości

W sumie- fajnie jest!

[JarekC]

Po powrocie postaram się przygotować wersję, którą będzie można dowolnie konfigurować z PC (interfejs USB HID)

Ustawienie typu:

- I2S/SPDIF

- Syntezer/zew.generatory

- dodatkowe strojenie syntezera

- MCLK dla poszczególnych Fs

- ...



Pozdrawiam

JarekC

[Krzych 2]

Super :)

TAS przynajmniej teoretycznie mógłby pracować nawet przy 192 khz, czy rzeczywiście sterownik USB-audio jest nie do przejścia?

[JarekC]

Niestety nie, TAS1020B nie ma możliwości pracy 24bit/192Khz.

Wynika to ze zbyt małej ilości pamięci dostępnej na bufory dla Endpointów

Endpoint dla transmisji USB ISO musi mieć wielkość 2*max rozmiar ramki

dla 24/192 mamy rozmiar ramki 2*3*192=1152 bajty*2 =2304 bajty a tyle pamięci RAM nie mamy.



Co do USB AUDIO 2.0 i gęste formaty to pracuje na nowym projektem opartym od DSP TI z serii C5000.

Na razie przekopuję się przez dokumentację i przykłady.



Planowałem też użycie XMOSa ale jakoś nie mogę się do niego przekonać.

Wady:

Wymagany zew PHY dla USB. Recloking portów I/O z f=400Mhz, spory pobór prądu.

Zalety:

Gotowy projekt, możliwość zakupu układów z licencją na driver.



Pozdrawiam

JarekC

[Krzych 2]

Sprzętowo nie może pracować to wiem bo tak wynika z dataszita. Gdzieś wyczytałem , że ktoś to zrobił, ale pewnie z downsamplingiem.



pracuje na nowym projektem opartym od DSP TI z serii C5000.

wow!

[JarekC]

Poprawiony program do aktualizacji rozesłany.

Dodatkowo dołączyłem plik z wersją 1.01 w przypadku gdyby komuś nie odpaliły generatory i chciał wrócić do poprzedniej wersji.



Z DSP TI jest tylko mały problem, że występuje wyłącznie w obudowie uBGA 144pin.

Na razie działam na zestawie startowym z TI.



Pozdrawiam

JarekC

[januss73]

A mogę spytać do kogo rozesłany?

Chciałbym też spytać jak się ma sprawa z generatorkami, bo w temacie o generatorach ucichło?

pozdrawiam

[Muzg]

Poprawiony program do aktualizacji rozesłany.

Dodatkowo dołączyłem plik z wersją 1.01 w przypadku gdyby komuś nie odpaliły generatory i chciał wrócić do poprzedniej wersji.



Z DSP TI jest tylko mały problem, że występuje wyłącznie w obudowie uBGA 144pin.

Na razie działam na zestawie startowym z TI.



Pozdrawiam

JarekC



Który zestaw posiadasz?
