Konwerter USB-I2S-SPDIF na TAS1020B tryb asynchroniczny 24bit/96kHz

Recommended Posts

Lista chętnych na PCB pod izolację galwaniczną Adum 3160/4160 by JarekC (np. do konwertera by JarekC)

1. zibra

2. suchy69

3. barmanekm x2

4. Krzych 2

5. MARER

6. Bzyku

7. Robi68

8. marekzawa

9. stero

10. nsk

11. frd__ x2

12. koluszkin

13. nutka

14. Le_G

15. SebeQ

16. krashan_2

17. Rogalaf

18. hdfan

19. homodelfinus x2


"Not everything that is worth measuring is measurable and not everything measurable is worth measuring." --A. Einstein

Share this post


Link to post
Share on other sites

Witam zamówienie już poszło do realizacji o czym pisałem więc proszę o nie dopisywanie się już do listy.

Dostępnych będzie 20 płytek, chyba że dołożaą coś extra.



Pozdrawiam

JarekC





Lista chętnych na PCB pod izolację galwaniczną Adum 3160/4160 by JarekC (np. do konwertera by JarekC)

1. zibra

2. suchy69

3. barmanekm x2

4. Krzych 2

5. MARER

6. Bzyku

7. Robi68

8. marekzawa

9. stero

10. nsk

11. frd__ x2

12. koluszkin

13. nutka

14. Le_G

15. SebeQ

16. krashan_2

17. Rogalaf

18. hdfan

19. homodelfinus x2

Share this post


Link to post
Share on other sites
xavian

Witam troche przegapilem watek. Czy bedzie jeszcze mozliwosc zamowienia zmontowanego konwertera i izolacji?



Pozdrawiam StasioP



Tak. Szczegóły na PW.



Dostałem już potwierdzenie poprawności "gerberów" i terminu realizacji (2 marca) płytek do izolacji galwanicznej.



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

Pytanie do Szanownego Pana Producenta DIY :)

Czy, jeśli np mój DAC ma wejście I2s, i mogę się bezpośrednio podłaczyć do zegara, to z Pańskim urządzeniem możemy ominąć zestaw:

Nadajnik spdif/kabel coaxial/odbiornik spdif.? Czytałem że urządzenia mające wejście I2s grają najlepiej własnie nimi..



Z audiofilskim pozdrowieniem :)

Share this post


Link to post
Share on other sites

Pytanie do Szanownego Pana Producenta DIY :)

Czy, jeśli np mój DAC ma wejście I2s, i mogę się bezpośrednio podłaczyć do zegara, to z Pańskim urządzeniem możemy ominąć zestaw:

Nadajnik spdif/kabel coaxial/odbiornik spdif.? Czytałem że urządzenia mające wejście I2s grają najlepiej własnie nimi..



Z audiofilskim pozdrowieniem :)



Ogólnie TAK.

Trzeba dograć tylko szczegóły:

1- jakim napięciem zasilany jest DAC, sygnały I2S z konwertera maja poziomy CMOS 3.3V

2- jaką częstotliwość zegara masz w DACu

3- czy masz jeden czy dwa zegary (jeden dla próbkowania 44.1kHz i drugi dla 48kHz)



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

Zasilacz do DAC chodzi na 18V i 8V. Nie mniej przed DAC mam jeszcze antyjitter. On chodzi już tylko na 8V. (sama cyfra)



Antyjiiter i DAC można połaczyć ze sobą poprzez i2s ale sam antyjitter wejscia i2s już niema, ma za to AES/EBU.



Nie jestem biegły w tematach wiec nie bede pisał o rzeczach o ktorych nie mam pojęcia.

To jest schemat DAC, może w nim sa odpowiedzi na pytania których nie znam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )








To jest ta stacja właśnie, zapewniam że kurz ze stolika ikea jest 100% audiofilski :)

Edited by rambo54

Share this post


Link to post
Share on other sites

Witam,



Za ok. 200zł można kupić gotowy produkt oparty na tym samym układzie który jest wykorzystany w projekcie:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Chciałbym zapytać czy te konwertery można ze sobą porównać? Mowa oczywiście o wersji USB-SPDIF. Jaki jest przewidywany koszt konwertera z projektu?



rasa

Share this post


Link to post
Share on other sites

Witam,



Za ok. 200zł można kupić gotowy produkt oparty na tym samym układzie który jest wykorzystany w projekcie:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Chciałbym zapytać czy te konwertery można ze sobą porównać? Mowa oczywiście o wersji USB-SPDIF. Jaki jest przewidywany koszt konwertera z projektu?



rasa



Samo zastosowanie TAS1020B jeszcze nic nie mówi o jakości.

Ponieważ nic nie piszą na temat firmware, więc prawdopodobnie pracuje w trybie adaptacyjnym a nie asynchronicznym. A to dwa różne światy.

Różne są również nadajniki SPDIF (DIT4192 vs WM8804).

Zdjęcie jest tak niewyraźne że trudno ocenić np. sposób zasilania, jakość zastosowanego rezonatora itp.



Koszt mojego rozwiązania jest niższy. Szczegóły na PW.



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

Zasilacz do DAC chodzi na 18V i 8V. Nie mniej przed DAC mam jeszcze antyjitter. On chodzi już tylko na 8V. (sama cyfra)



Antyjiiter i DAC można połaczyć ze sobą poprzez i2s ale sam antyjitter wejscia i2s już niema, ma za to AES/EBU.



Nie jestem biegły w tematach wiec nie bede pisał o rzeczach o ktorych nie mam pojęcia.

To jest schemat DAC, może w nim sa odpowiedzi na pytania których nie znam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Witam przejrzałem schemat i sygnał I2S po wstępnym zbuforowaniu podawany jest na układ U10 HDCD FILTER (prawdopodobnie PMD100).

Przy czym tryb pracy tego układu jest programowany przez uP więc niestety trudno określić w jakim trybie pracuje (16 czy 24 bit, Fs=256 czy 384, itp)

Trzeba by znaleźć instrukcje obsługi DDE i zobaczyć czy podają wymagania dotyczące I2S.





Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

Witam przejrzałem schemat i sygnał I2S po wstępnym zbuforowaniu podawany jest na układ U10 HDCD FILTER (prawdopodobnie PMD100).

Przy czym tryb pracy tego układu jest programowany przez uP więc niestety trudno określić w jakim trybie pracuje (16 czy 24 bit, Fs=256 czy 384, itp)

Trzeba by znaleźć instrukcje obsługi DDE i zobaczyć czy podają wymagania dotyczące I2S.





Pozdrawiam

JarekC





Dzieki, gdzieś mam. Wygrzebie i dam znać.

A ewentualne zamiast wersji usb>i2s można pomyśleć o wersji usb>aes/ebu..?



Znalazłem na forum za oceanem że tam siedzi czip Philipsa który chodzi na 256x.

256x 44.1kHz= 11.2896 MHz ale czy jest drugi na 48kHz jeszcze nie ustaliłem. Słaby jestem w te klocki ;)

A te napięcia 18v i 8V co podałem niby, to po stablizacji chyba sa 12V i 5V

Edited by rambo54

Share this post


Link to post
Share on other sites

Dzieki, gdzieś mam. Wygrzebie i dam znać.

A ewentualne zamiast wersji usb>i2s można pomyśleć o wersji usb>aes/ebu..?



Znalazłem na forum za oceanem że tam siedzi czip Philipsa który chodzi na 256x.

256x 44.1kHz= 11.2896 MHz ale czy jest drugi na 48kHz jeszcze nie ustaliłem. Słaby jestem w te klocki ;)

A te napięcia 18v i 8V co podałem niby, to po stablizacji chyba sa 12V i 5V





Ne wejściu sygnały I2S są podawane na układy z serii 74HC ( bez rezystorów Pull-Up do +5V) więc elektrycznie nie ma problemu z podaniem

sygnałów z mojego konwertera.

Jeżeli jest włączony tryb 256*Fs to wszystko powinno działać poprawnie.



Pozostaje jeszcze kwestia wyższych F próbkowania 88.2Khz i 96Khz (szczególnie 96kHz które jest domyślnym w systemie Windows).

których PMD100 nie potrafi obsłużyć. Trzeba by więc zablokować je w konwerterze (lekko modyfikacja oprogramowania).



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

Chciałbym zapytać osoby które miały okazję przetestować konwerter pod linuxem czy nie występowały żadne problemy z działaniem? Konwerter planuję podłączyć do routera z OpenWrt na pokładzie. Autor blog'a:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) opisuje pewne problemy z działaniem PCM2704 pod OpenWrt (co jakiś czas karta przestaje grać). Obsługa obydwu układów pod systemem jest chyba taka sama?



rasa

Share this post


Link to post
Share on other sites

Witam

Kilka słów ode mnie na temat konwertera.

Jako szczęśliwy posiadacz egzemplarza nr. 0010003 muszę przyznać, że konwerter idealnie pracuje podczas odtwarzania muzyki z foobara. Gorąco go polecam wszystkim zainteresowanym gęstszymi formatami.Bez większego problemu, nawet ktoś nie posiadający dużego doświadczenia, usłyszy różnicę pomiędzy 16- a 24-bitami.Wcześniej konwerterem USB-I2S był PCM2706, czyli 16bitów bez trybu asynchronicznego. Po SPDIF konwerter współpracuje bez najmniejszych problemów. Po I2S okazało się, że kabelek łączący magistralę konwertera i karty jest za długi (miał 10cm). Poza muzyką, z jednego kanału co chwila słychać było lekkie trzaski. Myślę, że sygnał zegara wybierającego kanały nie miał wystarczająco dużej stromości. Skrócenie kabelka o połowę rozwiązało problem.

Podsumowując, zacytuję jednego z Forumowiczów: 'To najlepiej wydane 170zł w życiu'



Pozdrawiam

dexter44

Share this post


Link to post
Share on other sites

Jako szczęśliwy posiadacz egzemplarza nr. 0010003 muszę przyznać, że konwerter idealnie pracuje podczas odtwarzania muzyki z foobara.



Może głupio zapytam, powyrównywałeś może do innego konwertera? Interesuje mnie kwestia, czy zagra to lepiej od np V-Linka lub M2Tech Hiface EVO?

Share this post


Link to post
Share on other sites

Jeśli chodzi o sam konwerter, mam porównanie niestety tylko z układem PCM2706.



Dzięki za info. A tak na marginesie, może dojdzie do jakiegoś porównania z komercyjnym konwerterem. Czekam z niecierpliwością.



Pozdrawiam wszystkich entuzjastów PC-audio

Share this post


Link to post
Share on other sites

Witaj Jarku ...



Czy wiadomo kiedy będę dostepne płytki izolacji ?



Płytki dotarły do mnie dzisiaj.

Tak jak pisałem wcześniej mam 2 sztuki ADUM3160 do prób.

Czekam niestety na złącza Mini USB bo paczka utknęła gdzieś w drodze.

Jeżeli wszystko będzie OK to pewnie w środę złoże zamówienia na następne ADUM w Farnellu.



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

Koledzy i koleżanki skoro są chętni na to urządzenie. To jeśli wyklarują się rozmiary i sposób połączenia płytki konwertera i adum to może jakiś pomysł na forumową obudowę?

Share this post


Link to post
Share on other sites

Jarku,



Czy dostałeś jakąś wiadomość ode mnie na PW? Wysłałem ją już jakiś czas temu i nie wiem czy dotarła...



rasa

Share this post


Link to post
Share on other sites

Jarku,



Czy dostałeś jakąś wiadomość ode mnie na PW? Wysłałem ją już jakiś czas temu i nie wiem czy dotarła...



rasa





Witam,



Przepraszam za tą dłuższa nieobecność ale " dopadł" mnie pilny projekt w pracy i hobby musiało zostać na chwilę odłożone.



Co nowego:



1.

Płytki do izolacji galwanicznej i złącza USB-Mini dotarły. Pierwsza sztuka już zmontowana i działa poprawnie.

Zdjęcia i instrukcję jak rozbudować konwerter zamieszczę w poniedziałek

Kilkanaście sztuk ADUM3160 powinno dotrzeć do mnie w poniedziałek (dostałem już potwierdzenie z Farnella)



2. Generatory kwarcowe też już dotarły. Montaż i test powinny się odbyć w poniedziałek. Bo przez weekend nie mam dostępu do labu.



Na wszystkie PW i e-maile postaram się odpowiedzieć przez weekend.



Jestem w trakcie montażu 10 szt. konwerterów. Jednak na jeden trzeba poświęcić ok 1.5-2 h pracy.

Więc zabiera mi to większość wolnego czasu. Proszę jeszcze o chwilę cierpliwości.



3.

Przygotowuję też jedną sztukę w wersji maksymalnej, która zostanie wysłana do Elberotha w celu porównania z V-LINKIEM, HEGLEM , HiFace EVO ...

Więcej informacji powinno pojawić się w wątku: http://www.audioster...-ebu_92335.html



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

Witam

Kilka słów ode mnie na temat konwertera.

Jako szczęśliwy posiadacz egzemplarza nr. 0010003 muszę przyznać, że konwerter idealnie pracuje podczas odtwarzania muzyki z foobara. Gorąco go polecam wszystkim zainteresowanym gęstszymi formatami.Bez większego problemu, nawet ktoś nie posiadający dużego doświadczenia, usłyszy różnicę pomiędzy 16- a 24-bitami.Wcześniej konwerterem USB-I2S był PCM2706, czyli 16bitów bez trybu asynchronicznego. Po SPDIF konwerter współpracuje bez najmniejszych problemów. Po I2S okazało się, że kabelek łączący magistralę konwertera i karty jest za długi (miał 10cm). Poza muzyką, z jednego kanału co chwila słychać było lekkie trzaski. Myślę, że sygnał zegara wybierającego kanały nie miał wystarczająco dużej stromości. Skrócenie kabelka o połowę rozwiązało problem.

Podsumowując, zacytuję jednego z Forumowiczów: 'To najlepiej wydane 170zł w życiu'



Pozdrawiam

dexter44



Co miales na mysli "różnicę pomiędzy 16- a 24-bitami" ? chodzi ci o roznice PCM2706 vs TAS1020B ? Czy roznice sluchajac TAS1020B w 16 vs 24 ?

Share this post


Link to post
Share on other sites

Płytki do izolacji galwanicznej i złącza USB-Mini dotarły.

Kilkanaście sztuk ADUM3160 powinno dotrzeć do mnie w poniedziałek

Generatory kwarcowe też już dotarły.



To może Jarku daj na PW dane do wpłaty z określoną kwotą za zamawiane części w miedzy czasie testów kaska od zamawiających dotrze już na Twoje konto :-)



pozdrawiam

Share this post


Link to post
Share on other sites

Co miales na mysli "różnicę pomiędzy 16- a 24-bitami" ? chodzi ci o roznice PCM2706 vs TAS1020B ? Czy roznice sluchajac TAS1020B w 16 vs 24 ?

Warto poczytać:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i komentarz znanego blogera

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (zdecydowanie polecam poczytanie jego bloga o metodologii pomiarów audio):



Thanks for the link. I agree with 95+% of what the author of the article has written. He writes better than I do and we share similar views on several topics. I agree with his concern over the direction Apple seems to be headed with music formats. He references some of the same articles I have--such as the AES Meyer & Moran study.



I do want to clarify a couple of things that might otherwise lead to some confusion:



There's a significant difference betweenaudio formats (i.e. 16/44, 24/96, etc. files) andhardware capabilities (i.e. 16/44 DACs and 24/96 DACs). The article is mostly talking only about recording/playback formats--not hardware.



I agree 24 bit music is of limited benefit as a playback format--especially 24/192 music. But 24 bit hardware does have value. The author doesn't really address the issue of 16 vs 24 bit DACs and software volume controls. With a 16 bit DAC, and the volume set to -36 dB, the DAC is only receiving 10 bits of data. If the downstream volume is high enough, it's entirely possible to hear the noise floor of a 16 bit DAC--especially with headphones.



Audio hardware that supports 24/48 and 24/96 as well as 24/44 helps avoid operating system re-sampling when high resolution music is played. Some audiophile music downloads are only available in lossless form in high resolution formats. Having a DAC that supports the native format may result in better sound as it avoids re-sampling.



The author also talks about how 16 bit audio can exceed the theoretical 96 dB of dynamic range, and while he's correct in what he says, he's painting a somewhat unrealistic picture. The accepted way to measure dynamic range is to measure the total energy of the noise floor within the audio band--what we can hear. The audio analyzer sums all the noise from 20 hz to 20 Khz. Measured in that way, 16 bit DACs typically deliver around 96 dB of real world dynamic range. With proper dither it is possible for a human to pick out something like a single tone that's lower than -96 dB but the overall noise is louder than the tone which is hardly a desirable situation.





W skrócie chodzi o to, że przy cyfrowej regulacji dźwięku i 16bitowej próbce, zakres dynamiki spada w słyszalny sposób.

Edited by Cichociemny_1982

Share this post


Link to post
Share on other sites

Witam,



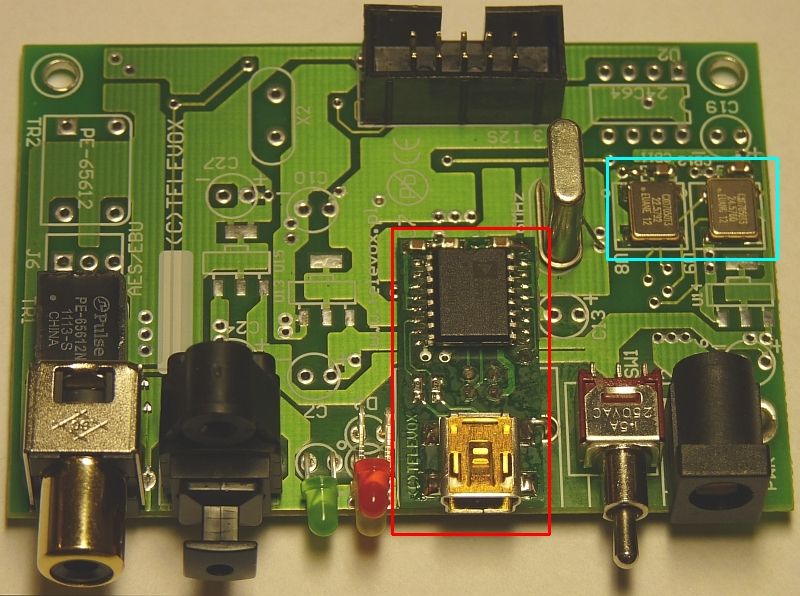

Zgodnie z obietnicą fotki pierwszego konwertera z izolacją galwaniczną i generatorami.



Na czerwono zaznaczone elementy związane z generatorami a na seledynowo związane z izolacją.

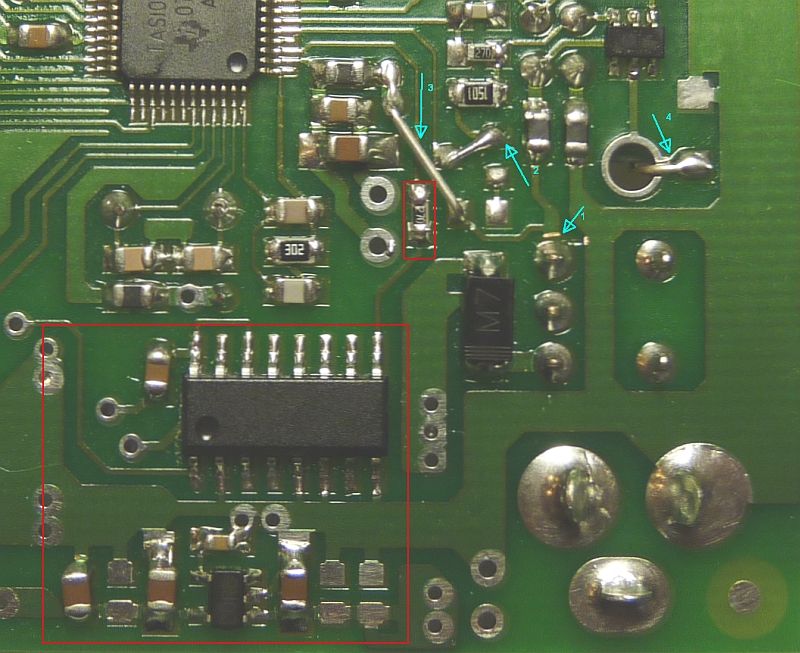

W przypadku samodzielnej rozbudowy o izolację galwaniczną należy: (wersja z ADUM zasilanym z 3.3V z płytki konwertera)



- wylutować gniazdo USB (najtrudniejsza część zadania, bo druk dwustronny i dość małe pady złącza,

najlepszą metodą będzie chyba destrukcja złącza i wylutowanie po jednym pinie



- przeciąć ścieżkę od przełącznika zasilania (na zdjęciu strzałka nr 1)



- wywiercić otwór 0.7mm w padzie SMD (na zdjęciu strzałka nr 2)



- zamontować zworkę pomiędzy przelotka a punktem SMD (na zdjęciu strzałka nr 3)



- zamontować płytkę izolacji, pamiętać o włożeniu kawałka folii lub innego izolatora pomiędzy płytki

lub odpowiednie podniesienie płytki tak aby nie było zwarcia pomiędzy ścieżkami płytek.

Lutowanie jest 6 punktów: 4 złącza USB, 1 Ekranu złącza USB (na zdjęciu strzałka nr 4), 1 przez wywiercony otwór (na zdjęciu strzałka nr 2)



Na PW będę odpowiadał w momencie gdy będę miał gotowe konwertery. Jestem dość mocno obciążony w pracy więc jeszcze raz przeraszam i proszę o cierpliwość.

Dzisiaj udało mi się zmontować 3 sztuki.





Pozdrawiam

JarekC




Share this post


Link to post
Share on other sites

A co z płytkami i generatorami dla nas?



Masz info w PW.

Stopniowo rozsyłam informacje do osób z listy, w pierwszej kolejności do osób które kupiły konwerter i chcą go rozbudować



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Restore formatting

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.


  • Recently Browsing   0 members

    No registered users viewing this page.

×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.
