Konwerter USB-I2S-SPDIF na TAS1020B tryb asynchroniczny 24bit/96kHz

[barmanekm]

A czy ktoś z Was porównyał S/PDIF vs direct I2S? Na S/PDIF zagrało u mnie znakomicie, I2S nie testowałem... A dlaczego pytam? Bo w wersji poprzez S/PDIF mimo wszystko mamy chyba separację galwaniczną samego DAC'a (na wyjściu S/PDIF konwertera jest trafko). Wiadomo, że smieci idą na konwerter USB, mogą nieco pogorszyć jakość sygnału ale nie przedostają się dalej.



Może w wersji bez izolacji samego konwertera i bez zewnętrznego zasilania, przez S/PDIF jest lepiej niż przez I2S?

[JarekC]

Witam,

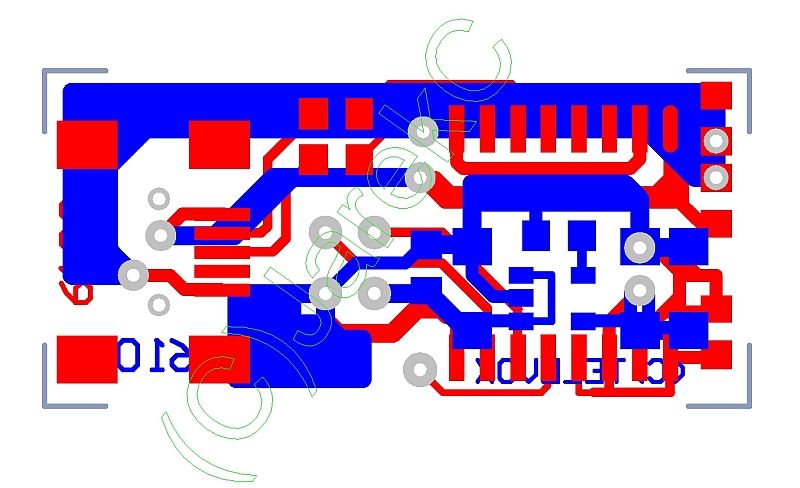

Ponieważ kilka osób jest zainteresowanych izolacją galwaniczną to zaprojektowałem płytkę z ADUM3160/4160.

Płytka jest przystosowana specjalnie do konwertera i jest montowana zamiast dotychczasowego złącza USB.

Montaż w postaci "kanapki". Płytka ma wymiary tylko ok 30mmx15mm

Na nowej płytce jest teraz złącze mini USB.



Na płytce może zostać zamontowany stabilizator dla strony Device. Chociaż nie wiem czy to ma sens bo

ADUM pobiera tylko 8mA więc spokojnie można go zasilić bezpośrednio z 3.3V TASa.



Na konwerterze trzeba tylko wywiercić jeden otworek aby podłączyć linię sterującą PUR-PIN

oraz zrobić zworkę aby doprowadzić napięcie zasilające do ADUM.



Konwerter z izolacją wymaga zewnętrznego zasilania.



Koszt płytki w prototypy.com.pl dla 10 szt i szybkiego terminu to niecałe 10 zł



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zibra]

n ie ma chetnych? ja sie pisze:)

[suchy69]

Ja również jestem chętny:) A czy mógłbym poznać orientacyjny koszt budowy takiego konwertera?

[Cichociemny_1982]

Adum jest na aledrogo za 28PLN, stab to ok 5PLN na Farnell. Reszta to drobnica.

[barmanekm]

Lista chętnych na PCB pod izolację galwaniczną Adum 3160/4160 by JarekC (np. do konwertera by JarekC)



1. zibra

2. suchy69

3. barmanekm



(Jeżeli ktoś uzna za stosowne, proszę przenieść do innego/nowego wątku)

[Krzych 2]

Lista chętnych na PCB pod izolację galwaniczną Adum 3160/4160 by JarekC (np. do konwertera by JarekC)

1. zibra

2. suchy69

3. barmanekm

4. Krzych 2

[suchy69]

Pytając o cenę miałem na myśli konwerter usb-i2s :) Izolator to wiem, że sprawa groszowa. Nie wiem natomiast ile taki konwerter może wynieść, a będzie akurat organizowane zamówienie na kwarce do niego, więc chciałbym wiedzieć czy wchodzić w ten cały projekt.
