klon Accuphase P-350

[jaskiniowiec]

Korkoczong rezystancje uzwojeń raczej by niczego nie dały , należało by takie trafko rozebrać, pomierzyć przekroje, policzyć zwoje , ale wątpię że ktoś by użyczył takie trafko ze swojego wzmacniacza pod inżynierię wsteczną .

[korkoczong]

Wygląda na to że to jest autotrafo, można przyjąć że nawinięte jest przewodem o jednym przekroju. Do niego podłączone są dwie końcówki każda po pięć par 2SC5200/2SA1943 jak w mostku. Rysunek pochodzi z serwisówki MC501.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[korkoczong]

Tu jest serwisówka MC 501http://www.elektroda.pl/rtvforum/topic2776977.html

praktycznie takim trafem można spiąć w mostek końcówki accu.

[kogutaudio]

U mnie też się coś dzieje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jakie wrażenia po odsłuchach ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Gra identycznie co pełne 7100, czyli bdb i finansowo taniej budowa wychodzi.



[video=youtube;zG6tbjhz1C0]

[hi_aro]

Czy ktoś mam jakiś schemacik podłączenia zabezpieczeń czerwonej płytki zabezpieczeń, chyba ver.II z P7100.

Ja mam tylko jakieś szczątkowe informacje.



Może inaczej,

"+VCC" - do zasilania + końcówki

"-" - do emitera tranzystora w gałęzi ujemnej (-)

"+" - do emitera tranzystora w gałęzi dodatniej (+)



Tak ile niet?

[adik82]

Tak.

[hi_aro]

+1

:)

[jarek5127]

Witam, mógłby ktoś podesłać mi dokumentacje do klona e407 ?

[nowy18]

W końcu znalazłem chwilę czasu i zabrałem się za lutowanie PCB do P-7100. Mam wersję full gold bez soldermaski od kolegi Jaskiniowca. Znalazłem rozbieżność pomiędzy schematem otrzymanym wraz z PCB a połączeniami na PCB. Według schematu w obwodzie wejściowym do emiterów tranzystorów Q11, Q12, Q13 i Q14 podłączone są odpowiednio rezystory R32, R34, R29 i R37 o wartości 22R. Na PCB oprócz tych rezystorów są jeszcze podłączone rezystory R31, R35, R28 i R38 o wartości 15k. Zgodnie ze schematem te rezystory nie powinny być bezpośrednio połaczone z emiterami tranzystorów.

Mam pytanie głównie do Jaskiniowca czy to świadoma zmiana czy może pojawił się błąd w trakcie projektowania PCB?

[jaskiniowiec]

Wiem , o tym od zalania dziejów , nie ma to żadnego negatywnego wpływu na prace układu . Zresztą wszyscy są zachwyceni tym układem .

Musiałem wprowadzić zmiany w układzie, w topologii, żeby być prawnie kryty, gdyby firma accuphase mnie podała do sądu za sklonowanie , rozbieżności układowe są na tyle duże , że ich roszczenia będą bezpodstawne .

[nowy18]

Dzięki za wyjaśnienie.

[Dzikoosek]

Mam pytanie do osób, które złożyły Protektor 2.0 (czerwona pcb) wg projektu Jaskiniowca.

Jaki model trafa tam idzie ?

[jamess8]

Ja mam pytanie odnosnie p-5000. Tam sa 4 piny gnd 22db, 25db, 28db ktore za polaczone z 3 przekaznikami. Co do tych pinow trzeba podlaczyc?

[kogutaudio]

Napięcie 12V DC / Przekaźniki sterowane są masą.

To podłączenie nie jest obowiązkowe. Pomaga w dopasowaniu preampa.

[jamess8]

Dzieki:) Po 2 latach bede odpalal bestie, mam nadzieje ze nie bedzie problemow.

[jaskiniowiec]

Gdyby ktoś potrzebował mam bardzo fajne protektorki . hi-end- diy :)

Na upc1237 , na zasilaniu upc wbudowany stabilizator umożliwiający zasilanie układu bez zmiany jakiego kol wiek rezystora od 24 do 100 volt

Żeby uszkodzić układ należy podać 130 volt - tyle to wytrzymuje . upck steruje zewnętrznym tranzystorkiem wykonawczym , także nie ma ograniczenia prądowego tego scalaka , Przekaźniki można konfigurować za pomocą trzech zworek do okładów 2x2 równolegle , 4 szeregowo . dodatkowo jest wpięte z nimi rezystory , na których ma się odłożyć nadwyżka nap zasilania , dobierane w zależności od potrzeby .

Także lutując do układu cztery przekaźniki na 24 volt - łącząc je szeregowo - możemy na układ podać 100 volt a jednocześnie zmieniać zworkę zasilić układ 50 voltami - bez zmiany jakiego kolwiek elementu .

Zab zwarciowe - opcja , wejście na bimetal . Na wyjscie zobel ora cewka wyjściowa .



Cena pcb 40 zł laminat dwustronny 2x70UM w całości złocony . Jeżeli ktoś jest zainteresowany na to na pw .

Zrobiłem do tego dosyć przejrzysty schemat i opis :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarek5127]

Sprzedam kompletnego p4100 w obudowie. Jak ktoś chętny to pw

[nerwowyx]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





A ja troche z innej beczki:) Od jakiegoś czasu robie sobie do p7 sterownik na wzór mierników mocy z modeli accu pracujących w klasie A. Gdyż nie cierpie wskaźników wychyłowych a chciałem coś precyzyjnego co odzwierciedli moc skuteczną wyjściową wzmacniacza. Taki bajer ale cieszy. Powyżej filmik jak to działa:) To prototyp trza jeszcze sporo poprawić głównie w kwestiach pomiarowych aby wyświetlana wartośc była odpowiednio odświeżana do tego tryb peak hold i linijka, a dzieki dokładnemu pomiarowi prądu moge sobie ustawić prezyzyjne zabezpieczenia:) Moc wyświetlana do 1 miejsca po przecinku, podpięte pod wyjście e407. Tak było bardzo głośno:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Kwietnia 2015 przez nerwowyx

[zephyr]

Fajnie, że działa, ale użyteczność tego rozwiązania pozostawia wiele do życzenia. Ale to tylko moje odczucie. Żeby miało to sens należało by podawać uśrednioną moc w jakiejś określonej jednostce czasu. Bo od skaczących cyferek można dostać oczopląsu.

[freedi]

Fajnie, że działa, ale użyteczność tego rozwiązania pozostawia wiele do życzenia. Ale to tylko moje odczucie. Żeby miało to sens należało by podawać uśrednioną moc w jakiejś określonej jednostce czasu. Bo od skaczących cyferek można dostać oczopląsu.



Ale coś takiego,jest już do zaakceptowania:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarek5127]

Tak przy okazji tytuł tego utworu?

[ja_brzoza]

[jarek5127]

Dzięki :)

[Gość Mysza 13]

Ale coś takiego,jest już do zaakceptowania:

Do roku 1980 Pionek robił t.zw. ,,niebieskie oczka"--nieważne , czy niebieskie i czy oczka , ale komu to do k.n. przeszkadzało!!...

[freedi]

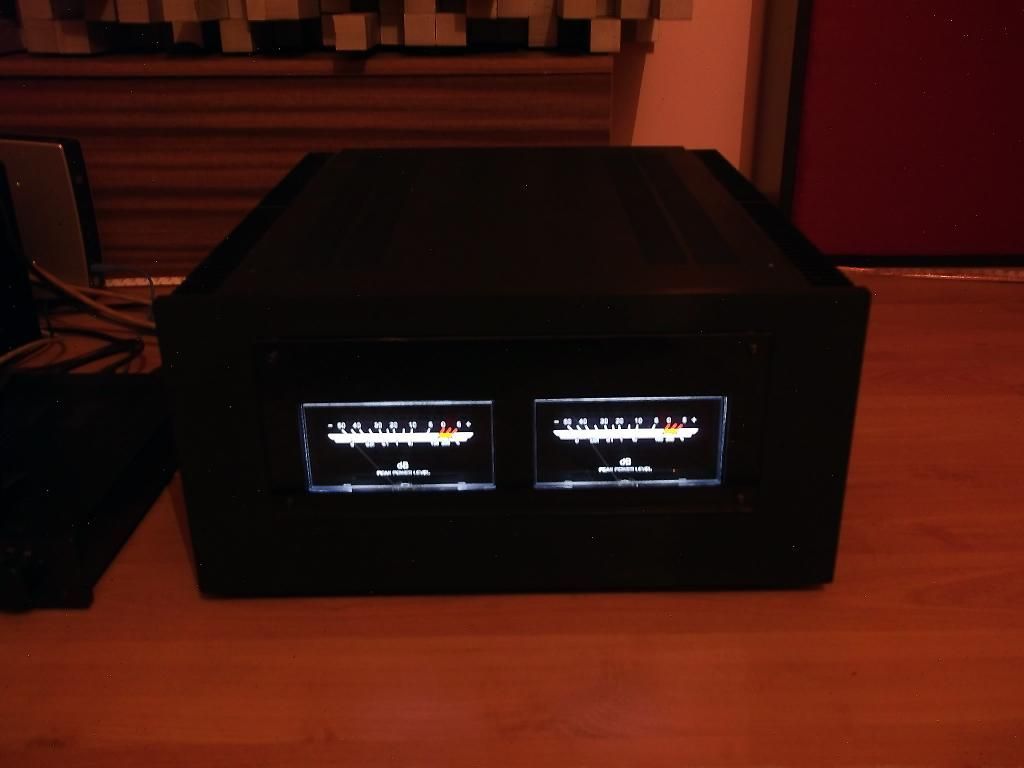

Ja wolę tradycyjne "wycieraczki".



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[deuter]

Ja wolę tradycyjne "wycieraczki".



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Jak Ci się bujają te wycieraczki i na jakim sterowaniu bo moje (te same wskaźniki) na układzie kolegi r1212 trochą przymulają, podobno to wina samych wskaźników bo duże i mają dużą bezwładność

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

Jak Ci się bujają te wycieraczki i na jakim sterowaniu bo moje (te same wskaźniki) na układzie kolegi r1212 trochą przymulają, podobno to wina samych wskaźników bo duże i mają dużą bezwładność

Przymulają jak cholera i sprawdzałem na różnych układach , nie dał im też rady skopiowany w 100% z oryginału Accuphase...

[deuter]

Przymulają jak cholera i sprawdzałem na różnych układach , nie dał im też rady skopiowany w 100% z oryginału Accuphase...



te duże w Advance Acoustic też chodzą mulasto ale to także Nissei...chyba ten typ tak ma

[Laska]

Witam szanownych kolegów posiadaczy klonów końcówek Accu zwłasza tych z Warszawy. Gdyby któryś z was miał ochotę się przekonać :) jak wasz klocek gra z pre lampowym na E88CC, Dacem Lampizator level4 również E88CC i kolumnami Diy bas kewlar 25cm, mid alu 130 i do tego ceramiczna kopułka (8ohm i 88db) to serdecznie zapraszam do siebie. Chcę zbudować klonika ale nie bardzo wiem na którego się zdecydować stąd ta prośba i zaproszenie do własnego systemu. Spotkanie oczywiście w miłej atmosferze...kawa coś słodkiego etc. Jeśli spodoba Ci się granie z pre dam zajrzeć do środka, rozrysować itp. Uprzedzając pytania to do daca dam zajrzeć ale bez rysowania i robienia zdjęć ze wzgl na sympatię i znajomość z Łukaszem :)

Pozdro Laska

Ps żeby nie zaśmiecać wątku i nie obnażać waszego stanu posiadania wiad poproszę na pw. Ewentualna relacja z odsłuchu anonimowa dla was może się tu znaleźć. (To dla tych którzy niechętnie informują świat w czego posiadaniu się znajdują)
