Wzmacniacz 'Ugoda'

[jar1]

Schemat, o który chodzi jest na stronie 4.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Prace trwają;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

I zdjęcie;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

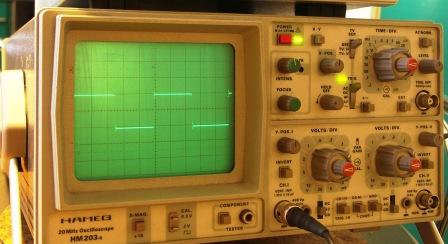

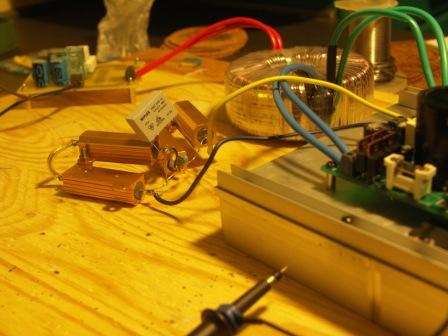

OK. A oto obrazy dla testu obciążenia 4 ohm równolegle z 0,47 uF.

Najpierw setup a nastepnie odpowiednio dla mocy w piku 1W i 4 W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

I jeszcze dla 16 W i 25W w piku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

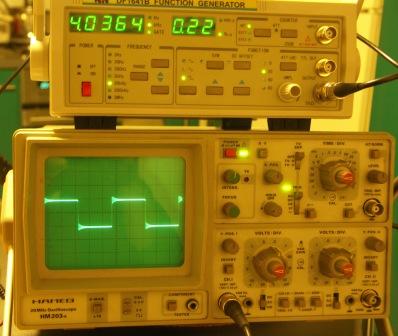

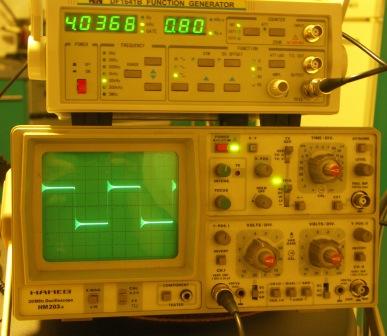

I jeszcze sygnał wejściowy: prostokąt 4 kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[diaus]

Jest OK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

facet nie jaraj sie tak tylko podaj rzeczywiste parametry. Prostych katow nasadzil i to ma swiadczyc o jakosci? byle lampowka zalatwi tego klocka bez mydla. DF prosze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wrath]

senicz zamiast krytykować pokaż swoje pseudo dzieło które ma df 10^12 i jest zaje******te i lepsze od wszystkiego co człowiek wymyślił, ma tylko jedną wadę: NIKT GO NIE SŁYSZAŁ NIKT GO NIE WIDZIAŁ i prawdopodobnie nigdy go nikt nie usłyszy anio nie uwidzi bo jest tylko twoim urojeniem. RZEKŁEM

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

A te glosy cos musialo wydawac?



Zaczalem pic ziolka na uspokojenie wiec stane sie flegmatyczny i pokorny. Ale musi Pan przyznac, ze jar zabiera sie do tych danych jak pies do jeza? No i jak by traktowal mnie powaznie to poprosil by o rade pomoc itp. a on co?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

a te wzbudy na rogach to ile maja khz? musisz cos z tym zrobic.

Co do tej korekcji to nikt tego nie stosuje. Powodem sa wady tego ukladu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[misiomor]

Senicz:



Opublikuj jakieś swoje rozwiązanie (koniecznie z obrazkami - choćby prostokąt czy spektrum harmonicznych) - tu i teraz! - a nie tylko czepiaj się innych że nie chcą uznać Ciebie za ostateczny autorytet i spełniać Twoich rozkazów. Zwłaszcza że Twoja wiedza elektroniczna wykazuje istotne braki - masz choćby trudności w odróżnieniu prądu od napięcia. A i ewidentne urojenia znajdziemy wśród Twojej tutaj pisaniny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

mistrzu dla Ciebie wszystko. Tylko ja nie mam aparatu foto!!!

A co do narozy to zamiast jednego pipka i to zbyt duzo mam stabilnie sklonny do wzbudzen wzm. jar1.

Ja rozumiem, ze trzeba miec SR ogromne w kilowolty ale taka sieczka? przeciez na sygnale muzycznym to istne szalenstwo. Na mojej stronie opisale to zjawisko na podstawie inf. od radzieckich konstruktorow. Niech jar1 zrobi tak jak ja mu radze. Pompuje jeden przez drugiego i przysle foto tego co wyszlo na pompowanycm.

No i ten schemat Cordell-a. Nigdzie go nie ma. Znalazlem cos co sie nazywa etalon integra 1. Ale chyba nie oto chodzi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

Tak, chodzi dokładnie o to. Etalon robi to podobnie. A tego układu się nie stosuje, bo za dużo jest takich co myślą, że pożarli wszystkie rozumy i nie wysilą się aby zrozumieć elegancką trafność tego rozwiązania.

Opis znajdziesz tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pod tematem:

J3 DISTORTION CORRECTION IN AUDIO POWER AMPLIFIERS, M.O.J. Hawksford, JAES, vol.29, no.1/2, Jan/Feb 1981, pp.27-30 (paper selected from 65th AES Convention for publication)

Proponuje najpierw przeczytać, zrozumieć układ a potem go krytykować. Chyba, że już zrozumiałeś, ale wtedy nie pisałbyś o "wadach takiego rozwiązania" tylko podał co niby złego to coś ma robić. Ja widze tylko jedną możliwą wadę...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

Jarku, jeśli kompensacja 33pF (patrz Steven) nie pomoże to pozostaje Ci jeszcz cewka na wyjściu. Na razie zbytnio bym się nie przejmował, żadku który wzmacniacz naprawdę radzi sobie z perfidną pojemnością na wyjściu, dlatego ładują cewy. Pewnie to wiesz..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

Nie chce byc zlosliwy ale...........

Rozbawily mnie do lez te 220p na kolektorach wejsciowej kaskody. Pisze o etalon sch.

Pozostawienie tego stopnia bez nf nie jest zbyt dobrym pomyslem ale jesli juz to po co te 220p?

Nastepne stopnie tez bez nf a to grozi duzymi thd a ten stopien to driver do koncowki wiec?

NF zrobiono na bd ale uzyskanie linearyzacji w taki sposob nie jest dobrym pomyslem.

No takie jest moje zdanie. Ktos tu pisal o super wzm. bo ten to knot.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

Te 220p wraz z 1.1kohm tworzy dolny przepust na 657kHz, pwnie chodzi o brak interferencji z falami radiowymi.

Na bd to jest korekcja, nie NF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

no teraz to juz wiem o co chodzi. Ale ci kapitalisci to pomyslowi ludzie. No no no. Rozdzielili sobie nf a przynajmniej tu



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



na dwa nf. Widocznie nie potrafia zrobic porzadnej nf od wyjscia do wejscia. Echa tego schematu widac w halcro.



Pierwsza nf idzie z emiterow driverow do pary wejsciowej a druga z wyjscia do baz tranzystorow od stabilizacji temp. A to ciekawy pomysl aby tak to zrobic. Pamietac trzeba o tym ze tak uzyte tranzystory maja duze wlasne thd wtracane w petle nf. Moze to dawac duza szybkosc wzm. a nawet DF ktory jednak nie bedzie zbyt duzy bo petla nf obejmujaca ten stopien jest zbyt mala. Chociaz pracuja one az na 50k r13 i r33 wiec mimo wszystko moga silnie linearyzowac stopien na q1/q17 plus sygnal z wyjscia. Wada tego ukladu jest oparcie jakosci wzm o tranzystory q10/q11. Ich nieliniowosc bedzie zarazem nieliniowoscia calego wzm. i to one zdecyduja o brzmieniu.

No dzisiaj bylo calkiem przyjemnie. nawet troche sie podniecilem i jestm zadowolony.

Dziekuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

Mówisz o schemacie z drugiego linku???

:D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

Tak. A co, cos sie niezgadza? pomylilem sie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

Nie no OK.



Miło, że wytłumaczyłeś jak to działa.

Pewnie wielu, w tym kolega jar1 będzie zainteresowanych zrozumieniem.

Kogo nazywasz kapitalistą?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>jeśli kompensacja 33pF (patrz Steven) nie pomoże to pozostaje Ci jeszcz cewka na wyjściu.



Kompensacja w zasadzie nic nie zmienia. Efekt minimalnego wzrostu napięcia na wyjsciu z obciążeniem czy bez dotyczy zakresu 100 kHZ - 250 kHz. Powyżej 250 kHz jest już spadek . Ale, tu nie chodzi o 'podbicie' w charakterystyce częstotliwościowej dla tego zakresu częstotliwości - tylko korekcja błędu jest większa. Natomiast linia charakterystyki częstotliwościowej zdejmowanej z obciążeniem nie ma 'garba' i łagodnie opada w tym zakresie również.

Próbowałem nawet dawać 150 pF, ale to juz powoduje zmianę odpowiedzi impulsowej (są przerzuty) czyli dość dramatyczna inderencja w pasmo całego wzmacniacza.



Moim zdaniem, przedstawione zdjęcia testu z 0,47uF na wyjściu są zupełnie prawidłowe i świadczą o tym, że wzmacniacz dobrze tłumi oscylacje i jest odporny nawet na bardzo pojemnościowe obciążenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

darkfenriz, 28 Paź 2005, 15:29



Daj spokój, Senicz to tylko prowokator;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Chyba na razie zakończyłem kombinowanie. Zmniejszyłem działanie korekcji w zakresie najwyższych częstotliwości przez dodanie kondensatorów 180p pomiędzy kolektory i bazy tranzystorów regulujących prąd spoczynkowy. Ten sposób wydaje mi się znacznie lepszy od poprzedniego z kondensatorem z pomiedzy emiterów tych tranzystorów do masy. Zwiekszył się margines fazy. Wzmacniacz się nie wzbudza do pojemności na wyjściu ok. 0,5uF a dla poniżej 100n nie ma żadnego 'dzwonienia'. To chyba spokojnie wystarcza nawet dla bardzo pojemniściowych kabli.

Jesli ktoś by miał problemy to zawsze można dać na wyjściu drobną ceweczke np. ok kilku uH (kilkanaście zwojów drutu) - to całkiem likwiduje 'przedzwanianie'. Ale, jak przedtem napisałem, jest to zbędne, bo nie widzę potrzeby dołączania do wyjścia 'kabli' o pojemności rzędu 100nF;-)

Dla LM3875 (do clona) datasheet mówi o odporności na podwzbudzenia do pojemności 0,2 uF - trzeba jednak zauwazyc, że szybkośc narastania napiecia dla Ugody jest z załozenia kilkukrotnie większa niż tego LMa, więc wynik 100n jest i tak bardzo dobry. Jeśli by się zmniejszyło pasmo przenoszenia (i tym samym szybkość), można by było również wchodzic na wieksze wartości pojemności. Tylko czy jest sens?

Z oscylogramów wynika, że nawet mocno impilsowy prądu na obciążeniu nie powoduje zwolnienia wzmacniacza.

Osobiście jestem zadowolony z wyniku tej pracy. A jak gra?

Własnie zacząłem obsłuchiwanie. Niestety, jest na razie jeden kanał, więc o pełni wrażeń nie da się nic powiedzieć

Pierwsze wrażenie to spokojny, zrównoważony dźwięk. Jest bardzo otwarty, mocna srednica, ale od początku nie ma żadnej wrzaskliwości, która była np. przy clonie. I jest bas;-) Brzmi zachęcająco, ale potrzebne jest kilkadziesiąt godzin grania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

I jeszcze zdjęcia z pomiarów na obciążeniu: 33nF, 130nF i 350nF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

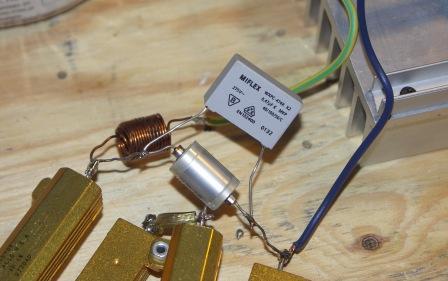

I jeszcze obciążenie z ceweczką i kondensator 470uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

Poprosze o foto od frontu i jednego prostokata.

Jesli cale brzmienie tego wzm. opiera sie o to sprzezenie zwrotne to brzminie bedzie typowo tranzystorowe podobne do korektorow riaa na dwoch tranzystorach.

Tak w ogole to jestem juz zmeczony zyciem, chory i nawet niechce mi sie dyskutowac.

No i te kondensatory jako obciazenie. Jeden bezindukcyjny zalatwi wzm. te zwijaki maja duza indukc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No, przyszły transformatory i mogłem przetestowac układ zabezpieczenia głosników (opóżnione włączanie i odłączanie w przypadku pojawienia się napięcia stałego na wyjściu). Działa OK. Odłącza przy ok. +-0,7V na wyjściu.

Zaczne robić wersję docelową.

I będę zamawiał płytki. Jeśli ktoś ma ochotę równiez poskładać sobie Ugodę, to mogę zamówic więcej. W takim razie proszę o sygnał.

A wydaje mi się, że warto sie w niego pobawić. Ze wstępnych odsłuchów gra ciekawie, dynamika i bas są przednie.

Płytka zawiera kompletny jeden kanał, z zasilaniem (również mostki prostownicze) oraz układ zabezpieczenia głosników. Wystarczy podłączyc trafo i już:-). Tak więc pełna wygoda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ludo]

Jak wyglada ostateczny schemat wzmacniacza?

Plytka drukowana wyglada bardzo przyzwoicie.

Zapisz mnie na 2 sztuki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Przewidywana cena płytki?
