Wzmacniacz 'Ugoda'

[jar1]

To zalezy od ilości, jaką zamówię. Ok. 50-60pln/szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

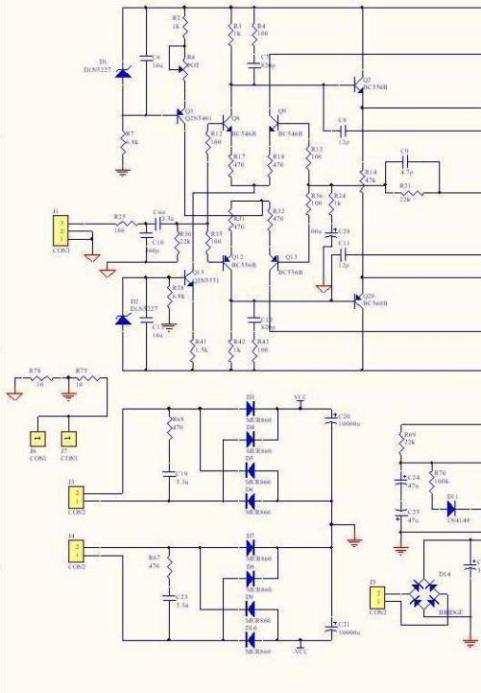

Ostatnia wersja schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

No gratuluje gratuluje bardzo ladnie Pan wykonal kopie tego projektu. A tak miedzy nami to chyba Pan bylby zdolny wymyslec cos lepszego? swojego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

przejzalem caly watek i dokladnie obejrzalem fotografie. Ma Pan talent. Naprawde. Jak by Pan zaczal produkowc takie wzmacniacze to bylby Pan bogatym czlowiekeiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karoleski]

senicz ty już pewnie wiesz jak on zagra co?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Na pewno będę chętny na komplet płytek, bo to najlepsza rzecz jaką ostatnio widziałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jeszcze odnośnie schematu. Kondenator 4.7pF równolegle do opornika 22k sprzężenia zwrotnego jest zbędny - ja go nie montowałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Teraz zauważyłem kondensator w sprzężeniu zwrotnym (ta część do masy), czy konieczny był taki układ? Osobiście nie lubię tego i jestem szczęśliwcem, który się cieszy z dźwięku po jego wyeliminowaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>Teraz zauważyłem kondensator w sprzężeniu zwrotnym (ta część do masy), czy konieczny był taki

>układ?



Jeszcze nie próbowałem bez niego, ale pewno można się pobawić. Uruchamiałem z nim, zeby nie było dodatkowych problemów.

Postaram się to sprawdzić;-)

Choć osobiście zbyt duzo nie oczekiwalbym w jakości bez niego. Zawsze mozna dać jakiegoś dobrego Blackgate:-)

W tej chwili mam tam 100uF NP NITAI.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Niestety BG-N - w wersji co prawda 4u7 (było też wiele innych typów i wartości)- w porównaniu z dc servo to była przepaść. Po przejściu na dc servo bas nabrał sprężystości, mocy i stał się lepiej kontrolowany. Nie wierzyłem wcześniej w bajki z wpływem elementów i serva na dźwięk ale ono jest bo sam to słyszałem w moim wzmaku. Może w konstrukcji jak Abox te sprawy wychodzą szczególnie.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No więc własnie jestem w trakcie trestowania bez kondensatora (zwarłem połączenie). Wygląda na to, że całkiem spokojnie mozna utrzymac stałe napięciu na wyjściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>Rambo

No więc nie ma problemu. Bez kondensatora blokującego DC można ustawić zero na wyjściu i trzyma sie z dokładnością +- pojedyńczych mV. Wykonałem próby dla prądów spoczynkowych 20mA, 40mA i 60mA. Przy 60mA już sie grzały trochę radiatory i nagrzewało całość. I tak leżało wszytko na stole, więc w obudowie stałość warunków termicznych pewno będzie większa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

no to jest ok! najbardziej ciekawi mnie subiektywny efekt soniczny po tej zmianie (najlepiej w ustawieniu stereo). gdyby można było parę słów - pożera mnie ciekawość.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Mam tylko jeden kanał do prób, więc porównywać za bardzo nie ma sensu;-)

Dopiero teraz mam zamiar zrobic całego wzmaka - na nowych płytkach:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A oto przygotowana do odpalania wersja 'hardcore' ;-). Już dwa kanały, które będą wykonane jako monobloki.

Odpalanie wstępne bez tranzystorów końcowych i ich driverów. Pod płytką widoczne tranzystory 'korekcyjno-biasowe', które muszą być również mocowane do radiatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Qubric]

Fajne Jar1. To twoje?

Zastanawiam się tylko skąd weźmiesz taki srubokręt żeby te tranzystory przykręcić ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

>Jar1

Będzie można posłuchać go gdzieś ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>Zastanawiam się tylko skąd weźmiesz taki srubokręt żeby te tranzystory przykręcić ;)



Spoko, wszystko pod kontrolą (prawie) - w płytce jest dziura aby tamtedy, od gory wsadzic srubokret;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>Będzie można posłuchać go gdzieś ?



Pewno. Bedzie w klubie KAiM:-). Musze tylko oddać obudwe do wykonania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Widzę że sie w popiole gruszek nie zasypuje :o) bardzo ładnie Jarku buduj ,buduj z

a jak zagra zadzwonię posuchać ;O) fajnie wygląda !! Brawo!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Fajny...trzymam kciuki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

martwi mnie co się stanie gdy aleph przy tej konstrukcji wysiądzie ...;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

Rambo, 2 Kwi 2006, 19:52



>martwi mnie co się stanie gdy aleph przy tej konstrukcji wysiądzie ...;)



Wcale bym sie nie zdziwil jak by wysiadl, symetryczne wzmacniacze graja naprawde swietnie. Sam jestem ciekawy finalu !!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fourierek]

>>>jar1.

gratulacje kawał dobrej pracy!!!

pytanka (i uwagi) :

-jakie sa zniekształcenia harmoniczne, na jakim poziomie?

- w przyszłości mozna tez spróbowac ze stopniem koncowym na MOSFET-ach mozliwe ze byłyby lepsze parametry takie jak mniesze zniekształcenia przy okazji mozliwosc lokalnej kompensacji oraz wieksza stabilnosc temperaturowa stopnia koncowego. dodatkowe wsmocnienie regulowane lokalna petla sprzezenia zwrotnego.



pzdr furi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ja tam sie o swojego alephika nie martwię. ;-) AX jest również symetryczny...tylko troche inaczej;-)

Ale powracając do Ugody, oba kanały uruchomine bez jakiegokolwiek problemu. Juz działają z tranzystorami mocy. ustawiłem prąd spoczynkowy na ok. 25 mA dla każdego tranzystora mocy. Nawet całkiem równo się prądy podzieliły - mimo, że tranzystory nie były 'zbytnio' parowane. Dla tranzystorów mocy mierzyłem napięcia BE miernikiem ustawionym na pomiar 'diody'.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

A nie dasz większego spoczynkowego, jak takie potężne kaloryfery? Czy specjalnie dajesz mały spoczynkowy, żeby Hawksford mógł się wykazać :) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

P.S. śliczna robota, dobra estetyka. Cholera, może też się zabiorę za jakiegoś Hawksforda czy Cordella, porównywałeś może jak to brzmi bez korekcji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

Jeszcze jedno: jak predriverów nie dasz na radiator to te 20mA jeszcze zmaleje po jakimś czasie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A gdzie widziałeś darkfenriz, 3 Kwi 2006, 01:36



>Jeszcze jedno: jak predriverów nie dasz na radiator to te 20mA jeszcze zmaleje po jakimś czasie.



Nie. Sprawdzone. Pierwszy model działa juz z pół roku. Prąd spoczynkowy niewiele sie zmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fourierek]

>>> jar1:

moze odpowiesz na pytanka z mojego wpisu z 2 kwietnia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
