Wzmacniacz 'Ugoda'

[Gość kizol666]

Chodzi mi o to czy jest jakiś projekt na tym sterowniku równie udany co ugoda?

Daris666 ma zmacniacz na LME49810 + Sanken na sprzedaż. Wg mnie bardzo fajna konstrukcja. Niedawno wystawiał go w kostkach.

[Cyberbob]

Ja już się nie załapałem na płytki jak ktoś się rozmyśli to ja odkupię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Warysz]

Ja też chętnie odkupie płytki :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Płytki wysłane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

O to super. Możemy działać z płytkami alu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek_N]

O to super. Możemy działać z płytkami alu.



Nooo.. :)

Jeszcze listonosz nie dotarł. :( Ten weekend zapowiada się i tak roboczo, więc w sam raz na wystruganie ich w "międzyczasie".



Miłego.

Irek.N.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek_N]

No to jedziem z koksem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Cieszy, że są tacy pasjonaci jak Ty. Świetne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Czy ktoś mógłby zrobić dobra fotkę PCB?

Bo ja swoją już zdążyłem zapełnić ją elementami i teraz nie mam jak sprawdzić...

a może jest gdzieś dostępny jakiś opis PCB?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Odstąpię komplet PCB + płytka ALU po kosztach. Proszę o PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek_N]

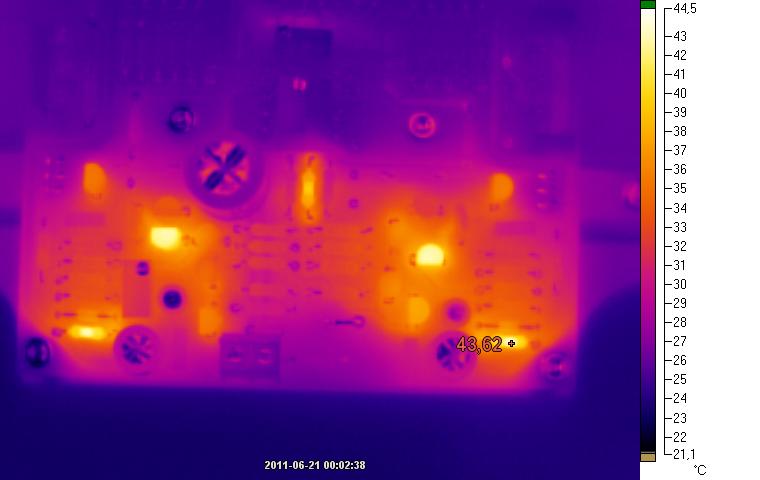

Tak mnie w końcu zmotywowało, że uruchomiłem wzmacniacz, a co tam.

Podobno się nie grzeje, no to sprawdziłem na stand-by. Może jutro jakieś sygnały przez niego przepuszczę i zobaczymy jak reaguje. :)



Irek.N.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]

No,ale chyba wzmacniacz działa już 5 lat . Czy przeniosłeś się w czasie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Datę pewnie nie ustawił. Płytki są wykonane w tym tygodniu więc nie przenosił się w czasie ...



Czyli grzeją się 4 oporniki na krzyż i tranzystory wejściowe :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Września 2016 przez daris666

[Irek_N]

Datę pewnie nie ustawił. Płytki są wykonane w tym tygodniu więc nie przenosił się w czasie ...



Czyli grzeją się 4 oporniki na krzyż i tranzystory wejściowe :)



Dokładnie tak. Sporadycznie włączam kamerę i przez to prawie nigdy nie mam daty :)

Jutro zrobię jakieś wysilone testy, dowiemy się jak to jest z tymi temperaturami.



Miłego.

Irek.N.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Z tym, że trzeba pamietać, że te temperatury dotycza układu nie zapakowanego do obudowy.



PS. Został mi jeszcze jeden komplet pcb do Ugody - jeśli ktoś jest chętny, to zapraszam na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Września 2016 przez jar1

[jar1]

Komplet pcb zarezerwowany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Września 2016 przez jar1

[Irek_N]

Zrobiłem pomiary.

Obciążenie 4.7 oma, około 5W pracy ciągłej, po 25-30 minutach ponad 60 stopni. Tak więc do normalnego grania może to siei nada, ale do łojenia zdecydowanie jako radiator za małe. Jak Jar1 zauważył - leżące swobodnie na biurku :)

Pomierzyłem napięcia na emiterowych jak stygnął i wychodzi, że nieźle się kompensuje. Nominalnie było 50,2mA, i wiele od tej wartości nie odjechał. Załączam tabelkę.

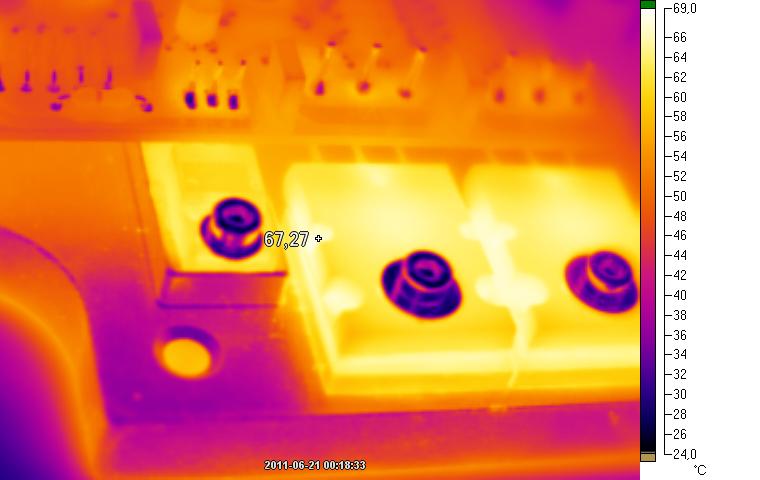

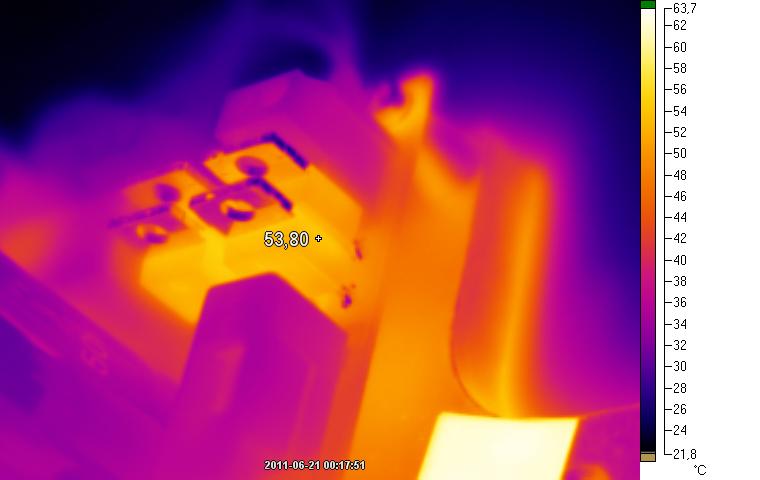

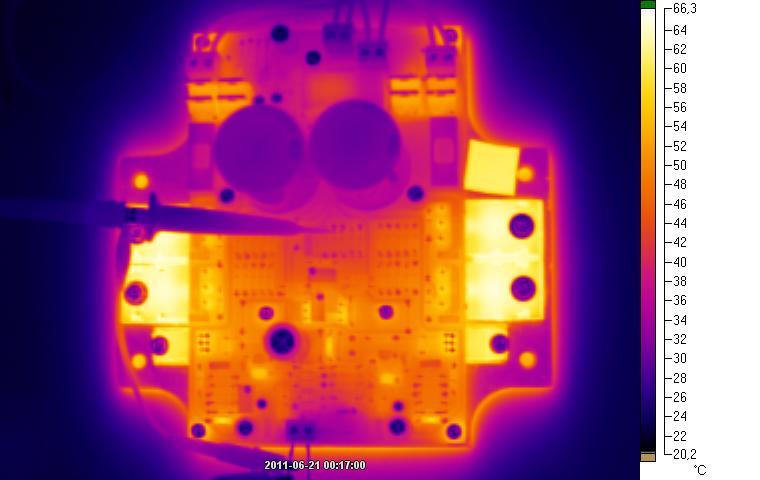

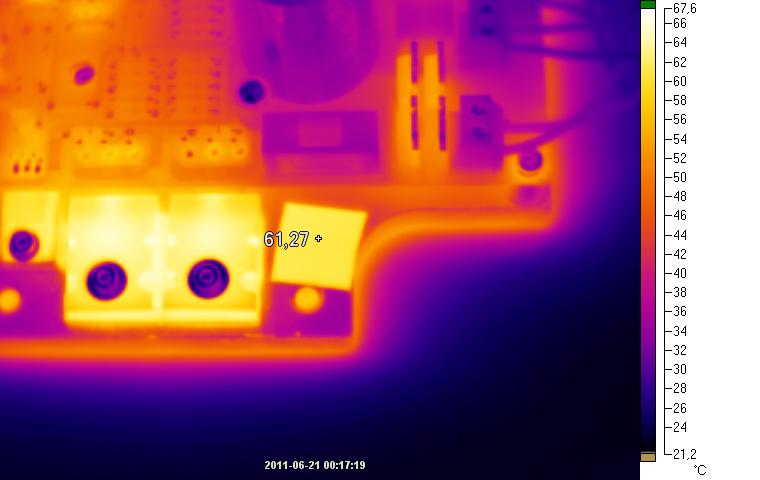

Trochę zdjęć jak się rozkładają temperatury - na płytkę AL nałożyłem taśmę, inaczej nie da się dobrze zmierzyć temperatury metalu.



Za to mam fluktuacje na niskich częstotliwościach na wyjściu. Po prostu płynie wolno zmiennie (od ułamka do 1Hz) w zakresie powiedzmy +-0,5mV. Też tak macie? Nie ma tutaj znaczenia temperatura, wejście zwarte. Hmm... ciekawostka dla mnie.



Irek.N.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Za to mam fluktuacje na niskich częstotliwościach na wyjściu. Po prostu płynie wolno zmiennie (od ułamka do 1Hz) w zakresie powiedzmy +-0,5mV

A jak te fluktuacje zmierzyłeś? Czy to nie przypadkiem wahania napięcia stałego na wyjściu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek_N]

Woltomierz na wyjściu... zakres mV i obserwacja :)

Też mnie to zastanowiło, podpiąłem oscyloskop. Na wyjściu jest piłka 50Hz, ciekawe z czego.

Multimetr robi może 5S/s i musiał trafiać w różne fazy piłki, dlatego wydawało się że pływa.

O takie cuś, ktoś też tak ma?



Miłego.

Irek.N.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Pewno trafo leżało na stole.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

A kiedy można się spodziewać rozsyłu Płytek Ameliniowych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

dziś będą u mnie. Jutro wysyłka. Po jutrze u Was.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Paczki przygotowane, zaadresowane.



Użytkownik zbuj - podaj dane do wysyłki !! Nie mam na pw.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Płytki są wykonane cudnie :)



Został jeden komplet na sprzedaż. Kto pierwszy ten lepszy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Płytki są wykonane cudnie :)



Został jeden komplet na sprzedaż. Kto pierwszy ten lepszy :)



Pasują PCB do Alu? Zakładam, że idealnie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

One mają jakąś oksydę ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Pasują PCB do Alu? Zakładam, że idealnie ;)



No idealnie :)



One mają jakąś oksydę ?



Są chyba tylko piaskowane ale najlepiej niech się Irek wypowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Czy wstawienie jednego transformatora 2x25V odpowiednio większej mocy zamiast dwóch traf znacząco obniży walory dźwiękowe Ugody, czy raczej tego nie usłyszę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Moim zdaniem warto wstawić 2 trafa, bo toroidy nie umie nawijać traf dużej mocy. Tak więc lepiej kupić dwa mniejszej mocy.

Z tym, że w przypadku Ugody można zastosować jedno mniejszej mocy. 400VA lub 300VA.

Ugoda to moc 2x100W przy 4 ohmach. 300VA w zupełności wystarczy. No chyba, że zamierzasz Ugodę obciążać 2 ohmami, z którymi spoko da sobie radę oddając moc ze 200W.

Wtedy potrzebne będzie jedno trafo 500VA-600VA.

Ja mam 300VA 4x25V i to rozwiązanie uważam za optymalne. Nie widzę różnicy gdy zasilam większym, 500VA trafem.

Oczywiście ktoś powie, że zestawy 4 ohmowe dla pewnych częstotliwości mają niższa impedancje i że w tym przypadku nadmiarowe trafo jest potrzebne… no ale to zwykle w impulsie, a w impulsie trafo mniejszej mocy i tak odda większą moc. Duże też zależy od elektrolitów. Akademicko/audiofilskie rozważania.



Kupić kupić oryginał, nie słyszałem klona co prawda B100 ale oryginał gra ślicznie, i wydaje mi się że ugodę bije ( miałem pierwszą wersję, a w sumie nawet obie wersje )



Densen B100 i Ugoda.

Myślę, że mogę odpowiedzieć na to pytanie tym bardziej, że gram teraz naprzemienne z klonem Densena B100 i Ugodą.



Densen zdecydowanie bardziej muzyczny, z rozjaśnioną średnicą swobodny i wciągający. Ugoda neutralna, może nawet bezduszna, dla mnie z przydymioną średnicą i z kiepską górą, ale… bardziej szczegółowa! Ale nie tak szczegółowa jak wzmaki Passa choćby FirstWatt M2.



Ugoda jest więc nijaka, albo… kompromisowa, uniwersalna. Coś pomiędzy Densenem, a Passem.

Bardzo udany projekt, dla każdego. Dla fanów tych co lubią lampę i tranzystor.

Fabryczne konstrukcje, np. mojego Audiolaba 8200A zjada na śniadanie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Września 2016 przez sybic

[Irek_N]

No idealnie :)



Jak będziecie wyginać nóżki, to zasugerujcie się zdjęciem w poście 3517. Jak dociśniecie obudowy tranzystorów do brzegu płytki, to widać po padach gdzie należy giąć, można to miejsce zaznaczyć pisaczkiem - tak jest łatwiej. Pamiętajcie tylko o 2 rzeczach, to musi być lewa strona płytki, prawa strona ma chyba 1mm przesunięcie krawędzi, no i nie mam żadnej gwarancji, że będziecie mieli idealnie takie same obudowy ;) Tak na wszelki, duże należy giąć 28mm od osi otworu mocującego, małe 17.3mm od osi. Obie strony jednakowo.



Co do tranzystorów "środkowych", to rozstaw otworów wynosi 42.2mm, padów 12.2mm, czyli trzeba giąć 15 milimetrów od środka otworu mocującego. Tutaj jest trochę ciasno "w nogach" i trzeba uważać. Lepiej zrobić malutki łuk, niż ostre gięcie - zawsze wtedy można próbować dogiąć ułamki mm.



Nie dokręcajcie wszystkiego na sztywno, najpierw powkładajcie tranzystory, zamocujcie PCB i sprawdźcie czy wszystko jest "luźne", inaczej istnieje szansa na oderwanie pada, MSZ oczywiście. Dopiero później lutujcie od góry i po zdemontowaniu - poprawiacie od dołu. Nie za dużo cyny - lubi się przelewać pomiędzy stronami PCB :)

Przy lutowaniu Q10 i Q11 dobrze jest nie mieć wlutowanego potencjometru R26. Ponieważ jest pomiędzy padami tranzystorów - wlutujecie go sobie po wlutowaniu tranzystorów.





Są chyba tylko piaskowane ale najlepiej niech się Irek wypowie.



Szkiełkowane.



Miłego.

Irek.N.
