Wzmacniacz 'Ugoda'

[zephyr]

Zapach palonych rezystorów o północy!!! SZLAG!!!



Tak mi dzisiaj franca zrobiła:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy jestem pierwszy, który ma awarię tej zacnej konstrukcji? Jarku ratuj :-(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

U mnie było to samo-kolega z forum dał w to miejsce (o ile dobrze pamiętam po jednym rezystorze zamiast tych kilku).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Czy skończyło się u Ciebie na wymianie spalonych rezystorów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Zapach palonych rezystorów o północy!!! SZLAG!!!



Tak mi dzisiaj franca zrobiła:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy jestem pierwszy, który ma awarię tej zacnej konstrukcji? Jarku ratuj :-(

Wzbudziło się, albo wpuściłeś duzy sygnał na duzych częstotliwosciach.

Jesli tylko to poszło, to powinna wystarczyć wymiana tych oporników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

Czy skończyło się u Ciebie na wymianie spalonych rezystorów?



Nie mam pewności ale zdaje się, że wtedy padły jeszcze jakieś tranzystory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

A masz tam dobry kondensator w tym Zoblu? (nie za duża pojemność?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Pojemność kondensatora jest zgodna ze schematem. Wzmacniacz działał od 2009 roku do tej pory bezproblemowo. Do wczoraj ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Sprawdź, czy ten kondesator nie ma zwarcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Sprawdź, czy ten kondesator nie ma zwarcia.

Jedną nogę kondensatora można wylutować i sprawdzić czy wzmak działa bez zobla - to tak na szybko.



Albo kond zwarty, albo wzbudzenie na w.cz. i wtedy ten kond zachowuje się jak drut i rezystory wyglądają jak na obrazku.

Jak zadziała bez zobla, tzn. z odlutowaną jedną nogą kondensatora, to proponuję wymienić zarówno rezystory, jak i kondensator. Ważne by pozbyć się ewentualnego zwęglenia laminatu pod rezystorami, takie zwęglenia potrafią przewodzić prąd, więc układ może się zachować jak np. zalany wodą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lutego 2016 przez Robertinus

[zephyr]

Dziękuję za podpowiedzi. Do wszystkich rad się zastosuję. ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dodo]

Witam



Nie wiem jakim preampem są sterowane Ugody przez Kolegów, ale ten z poniższego linka wydaje się ciekawym rozwiązaniem

( zbiera też pochlebne opinie osób , które go zbudowały )

- niski poziom wzmocnienia 3,5

- układ nie wymaga trudno dostępych części

- z pewnymi ustawieniami układ kontynuacją koncepcji Ugody ( brak globalnego sprzężenia zwrotnego )

- układ serwo na wyjściu pozwala obniżć off-set nawet do poziomu 0,3mV ( LF411A) co pozwoli wyeliminować wejściowy kondensator 4,7uF

- PCB z dedykowanym dobrym układem zasilania ( shunt regulator )

- dobre wyniki pomiarów zniekształceń dla obciążeń 10K I więcej



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Oczywiście są też wady :

- konieczność parowania niektórych tranzystorów.

- jednostronny druk PCB

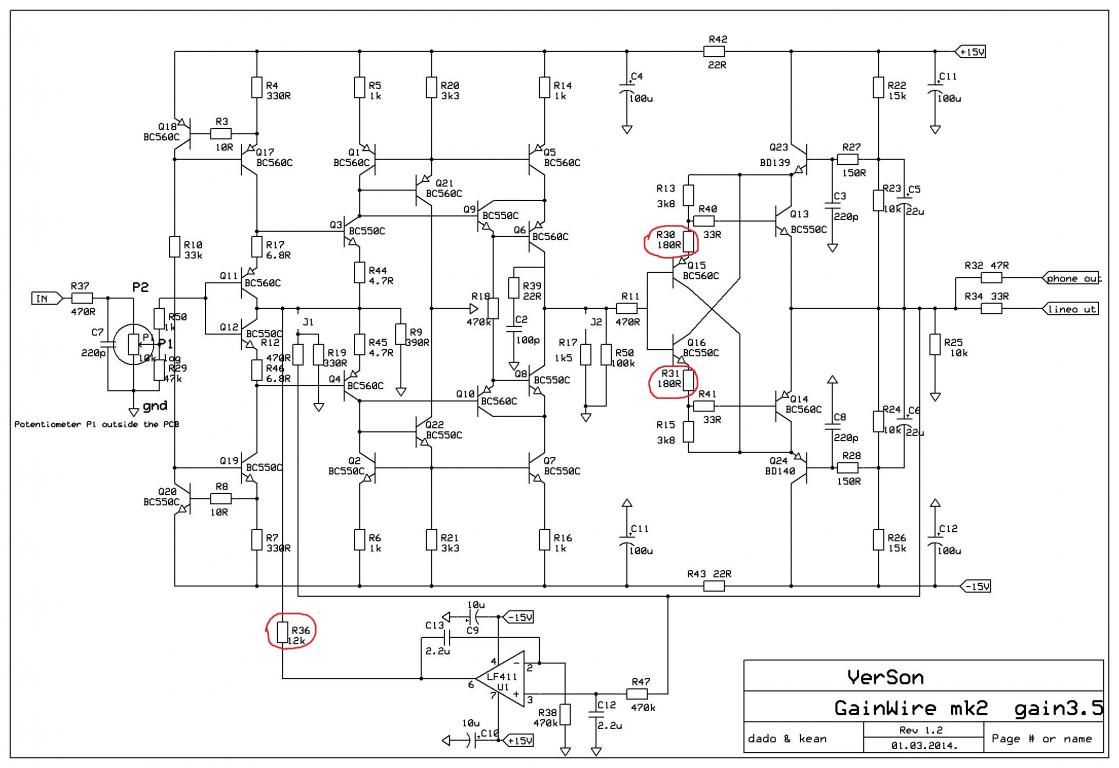

Schemat preampu w załączeniu



W chwili obecnej trwają zapisy na PCB , więc jeżeli ktoś byłby zainteresowany a nie śledzi na bieżąco diyaudio to może rozważyć opcję zakupu.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olekbiker]

Posiadam już dwie ugody, które w sposób aktywny napędzają głośniki basowe z kolumn Hurricane (CA22RNY). Góra zasilana jest za pomocą GainClona również w sposób aktywny (w torze jedynie kondensator jako zabezpieczenie). Głośność sterowana cyfrowo.

Z prostych testów jakie przeprowadziłem wynika, że w moim przypadku Ugoda brzmi lapiej na wysokich niż GC. Zastanawiam się nad kupieniem dodatkowych Ugód i podpięciem ich do zasilania głośników Seas 27TBCD/GB-DXT. Mam jednak obawy odnośnie maksymalnych generowanych przez wzmacniacz mocy.

Czy według Was koledzy takie rozwiązanie ma sens i nie stanowi zagrożenia dla głośników np. podczas głośnego słuchania? Wydaje mi się, że nie ponieważ GC ma wyższe wzmocnienie. ale wolę się upewnić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Wzmacniacz naprawiony. Skończyło się na rezystorach w zoblu. Niestety płytka została w takim stopniu wypalona pod rezystorami, że dwie ścieżki odeszły i skończyło się na łataniu ścieżek srebrzanką. Ale najważniejsze, że skończyło się na mało skomplikowanej awarii i muzyka gra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olekbiker]

Mam jedno krótkie pytanie: czy dla wzmacniacza sześciokanałowego składającego się z 6 Ugód transformator powinien mieć osobne wyprowadzenia dla każdego wzmacniacza czy jedno wspólne wystarczy (transformator 2x25V (20A) + 1x9V (6A) czy jednak powinien być 12x25V + 6x9V)?



Zastanawiam się nad powyższym rozwiązaniem i wydaje mi się, że transformator 1000-1200 W będzie aż nadto (prawie dwukrotnie nadto) jak na potrzeby tych sześciu końcówek mocy. Staram się znaleźć optymalne rozwiązanie pod względem uniknięcia pętli masy, problemów z brumem lub przesłuchami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Mam jedno krótkie pytanie: czy dla wzmacniacza sześciokanałowego składającego się z 6 Ugód transformator powinien mieć osobne wyprowadzenia dla każdego wzmacniacza czy jedno wspólne wystarczy (transformator 2x25V (20A) + 1x9V (6A) czy jednak powinien być 12x25V + 6x9V)?

Lepiej to drugie, bo będzesz miał problem z masami, jej pętlami itd.

Wymagane byłoby przerobiebnie zasilania, nie powinno sie łączyć równolegle mostków prostowniczych.

Lepiej trzymaj się opcji oddzielnych wzmacniaczy, czyli niezaleznych zasilań.

Masę połaczysz wtedy jedynie przy wejściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olekbiker]

Ponieważ niezbyt często można znaleźć używaną Ugodę pozwolę sobie na odrobinę prywaty w tym wątku i wkleję dla zainteresowanych kupnem wzmacniacza Ugoda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eprzygoda]

Witam serdecznie,



Czy ktoś z szanownego koleżeństwa posiada płytki PCB UGODY na sprzedaż? Byłbym zainteresowany zakupem 3 kompletów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Będę zamawiał kilka pcb do Ugody. Jeśli są jacyś chętni, proszę o utworzenie listy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

to może jakaś wersja rozwojowa?(dod para tranzystorów,wyższe napięcie zasilania)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

no i trany dokręcane do bocznego radiatora, tak jak w większości wzmacniaczy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek_N]

no i trany dokręcane do bocznego radiatora, tak jak w większości wzmacniaczy



Nie ważcie się coś zmieniać Panowie...



Irek.N.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Żadnych zmian na tę chwilę nie przewiduję, bo to wymagałoby dużo więcej czasu.



Nie ważcie się coś zmieniać Panowie...



Irek.N.



Super te radiatory. Chyba zachorowałem... :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

zbieram szczękę z podłogi z podziwu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Irek wytniesz takich więcej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pittt]

Koniecznie machaj tego więcej, też ustawiam się w kolejkę ;P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Witam.





Posiada ktoś może PCB do tego projektu? lub wzmak bez obudowy np podkładane PCB?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pittt]

możemy zacząć listę:



pittt: 4 sztuki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek_N]

Irek wytniesz takich więcej ?



Jak będzie trzeba, to wytnę. Pytanie, czy to komuś potrzebne.



Miłego.

Irek.N.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Zależy od ceny :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

Lepiej to drugie, bo będzesz miał problem z masami, jej pętlami itd.

Nie bedzie miał jesli zrobi wszystko jak nalezy. Jakos producenci stosuja jeden transformator z jednym uzwojeniem (dzielonym) do 7, 9 czy 11 kanałów i problemów z masami nie maja.

A amatorzy DIY z elektrody i audiostereo maja problemy ze wzmacniaczami stereo bo im bucza, sprzegaja sie i chugo wie co jeszcze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
