Dyfuzory Schroedera, Rezonatory Helmholtz'a

[maryjan]

Z opisu wynika, że jest ze styroduru tylko pytanie jakiej twardości... Ile paneli zamierza kolego zakupić ? Proszę pamiętać, że jeden czy dwa to wielkiej różnicy mogą nie dać ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[retter6]

Kurde ciekawy temat muszę do niego wrócić ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

a to moje dzieło

[blackdance2]

Witam mam pytanie .



Chciałbym sam wykonac dyfuzor hofa , jest tam zastosowana sklejka 3mm lecz w naszej churtowni maja tylko 4 mm.

Czy jesli przegrody beda 4 mm nie bedzie to kolidowac ? szerokosc studzienek pozostaje 8cm jedynie wymiary zewnetrzne sie zwiekasza o te 7mm ?



Z gory dziekuje za info.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maryjan]

Myślę że nie powinno być problemu. Zachęcam do wykonania i podzielenia się rezultatami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tedi39]

Witam Wszystkich.

Nadszedł czas na wykonanie elementów do rozpraszania dźwięku i zdecydowałem się na wykonanie dyfuzorów Skyline o wym 60x60 cm i głębokości 20 cm. Na początek planuję wykonać 10 szt. i dziś zamówiłem w tym celu 200 mb kantówki sosnowej o wym 5x5 cm. Wykonane dyfuzory najprawdopodobniej zastąpią częściowo absorbery z wełny PT 80 o grubości 10 cm które znajdują się na ścianach bocznych.

W miarę postępu prac wrzuce zdjęcia. Uwagi i sugestie mile widziane.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maryjan]

Cóż mogę powiedzieć... czekamy na rezultaty i miłej pracy !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sir.jax]

Nadszedł czas na wykonanie elementów do rozpraszania dźwięku i zdecydowałem się na wykonanie dyfuzorów Skyline o wym 60x60 cm i głębokości 20 cm. Na początek planuję wykonać 10 szt. i dziś zamówiłem w tym celu 200 mb kantówki sosnowej o wym 5x5 cm. Wykonane dyfuzory najprawdopodobniej zastąpią częściowo absorbery z wełny PT 80 o grubości 10 cm które znajdują się na ścianach bocznych.

Skyline nie zastąpi absorbera z wełny PT80, każde z nich działa inaczej i na inne pasmo.

Oba w zasadzie sie uzupelniają, ale jeden drugiego raczej nie zastąpi.

Te z wełny dałbym na tył za kolumny, a skayline na sufit po bokach raczej dyfuzor 2D.

:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maryjan]

Skyline i 2d to to samo dla ścisłości :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sir.jax]

Wełna raczej tłumi niż rozprasza, a skyline faktycznie działa jak dyfuzor 2D.

Tylko, że częściej stosuje się na sufit skyline niż dyfuzor 2D chociaż i takie adaptacje widziałem.

Oba te ustroje działają w podobnym zakresie, ale 2D ma bardziej regularny układ studzienek niż ma to miejsce w skyline.

Ważne, że działają podobnie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tedi39]

Panele wygłuszające znajdujące się na bocznych ścianach zostaną prawdopodobnie zastąpione poprzez rozpraszacze Skyline. Powodem zmiany jest to że dźwięk stał się zbyt ciężki. Następnym krokiem będzie wstawienie Skyline zamiast półwalców które znajdują sie za miejscem odsłuchu.

Obecnie wygląda to następująco.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sir.jax]

No dość mocno wytłumione to pomieszczenie, faktycznie przydadzą się dyfuzory.

Trochę blisko tylnej ściany to miejsce odsłuchowe, odsuwałeś miejsce o jakiś metrmetr? może być już inaczej.

Też mam za słuchaczem dyfuzor 2D, ale siedzę od niej jakiś metr może zdziebko więcej.

Z pewnością skyline czy dyf.2D pomogą, ale w narożnikach te absorbery z PT80 chyba bym zostawił w sumie kwestia do osłuchania co się będzie działo z basem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tedi39]

Z planowanych 10 szt. dyfuzorów wykonałem do końca ( bez malowania ) 4 szt. , do pozostałych sześciu sztuk mam pocięte klocki i pozostaje jedynie przyklejenie i pomalowanie. Muszę stwierdzić ,że wykonanie tych dyfuzorów zabiera bardzo dużo pracy. Po wstępnej przymiarce i odsłuchaniu stwierdzam ,że instrumentu krócej wybrzmiewają i przez to jest większy ład w dźwięku. Zastosowanie tych 4 szt. wnosi minimalne aczkolwiek pozytywne rezultaty.

Prosiłbym o informacje w jakich miejscach najkorzystniej zlokalizować te dyfuzory i czy może być taka sytuacje że będzie ich zbyt dużo w moim pomieszczeniu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tedi39]

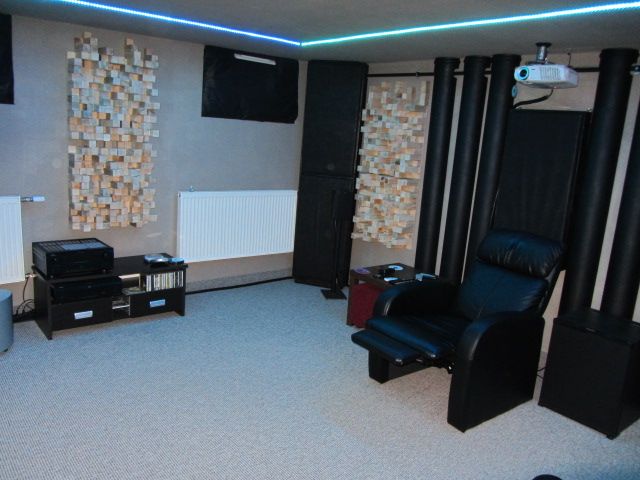

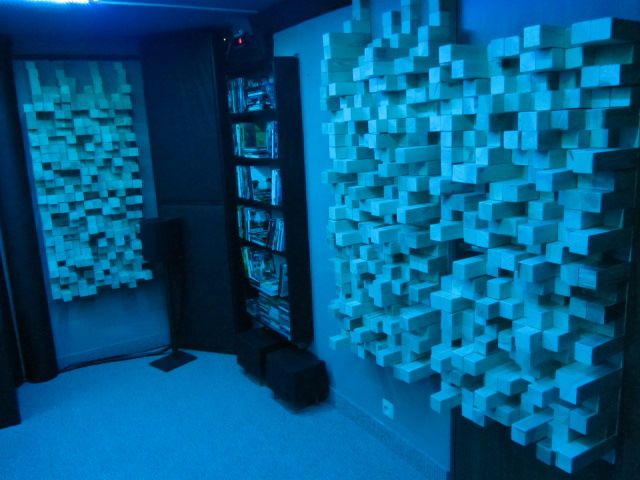

Wszystko powieszone. Stwierdzam ze było warto podjąć się trudu wykonania tych dyfuzorów a nawet bardzo warto. Rożnica w wybrzmiewaniu instrumentów jest kolosalna. Dźwiękowo dyfuzory powiększyły moje małe pomieszczenie , o ile to trudno jest mi określić , efekt dźwiękowy przeciwny do absorberów, które powodują że dźwięk staje się jak byśmy byli w małej garderobie. W dźwięku w końcu pojawił się zarys przestrzeni , instrumenty dużo łatwiej wyłapać i zlokalizować. Poprzednio na wzmacniaczu utrzymywałem poziom głośności na -20 db aby można było słuchać bez zniekształceń , po powierzeniu tych dyfuzorów -15 db i dopiero później wchodzą zniekształcenia. Okazało się, że winą zniekształceń ( przebrzmiewania ) nie była elektronika tylko pomieszczenie. Ogólnie jestem bardzo, bardzo zadowolony i nie żałuje absolutnie , że podjąłem się budowy tych dyfuzorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MrPhilGood]

Gratulacje- kawał dobrej roboty. Czy będziesz aranżował ostatnią niezagospodarowaną (?) większą płaską powierzchnię (sufit)? Ja również (powoli) zamierzam realizować podobną koncepcję u siebie (absorbery w narożach plus dyfuzory w miejscach 1 odbić, a później ewentualnie sufit). Wydaje mi się, że takie podejście może dać optymalne rezultaty (w kontekście efekt/cena). Jak dobierałeś położenie kolumn i miejsca odsłuchu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzychu.pl]

Do użytkownika: tedi39



Witam

Jaka jest głębokość najgłębszej "studni" w Twoim dyfuzorze? Czy układ jest przypadkowy, czy też bazowałeś na jakichś wyliczeniach? Czy można ustawiać dyfuzory 2d za głośnikami (podobno lepiej po bokach)?

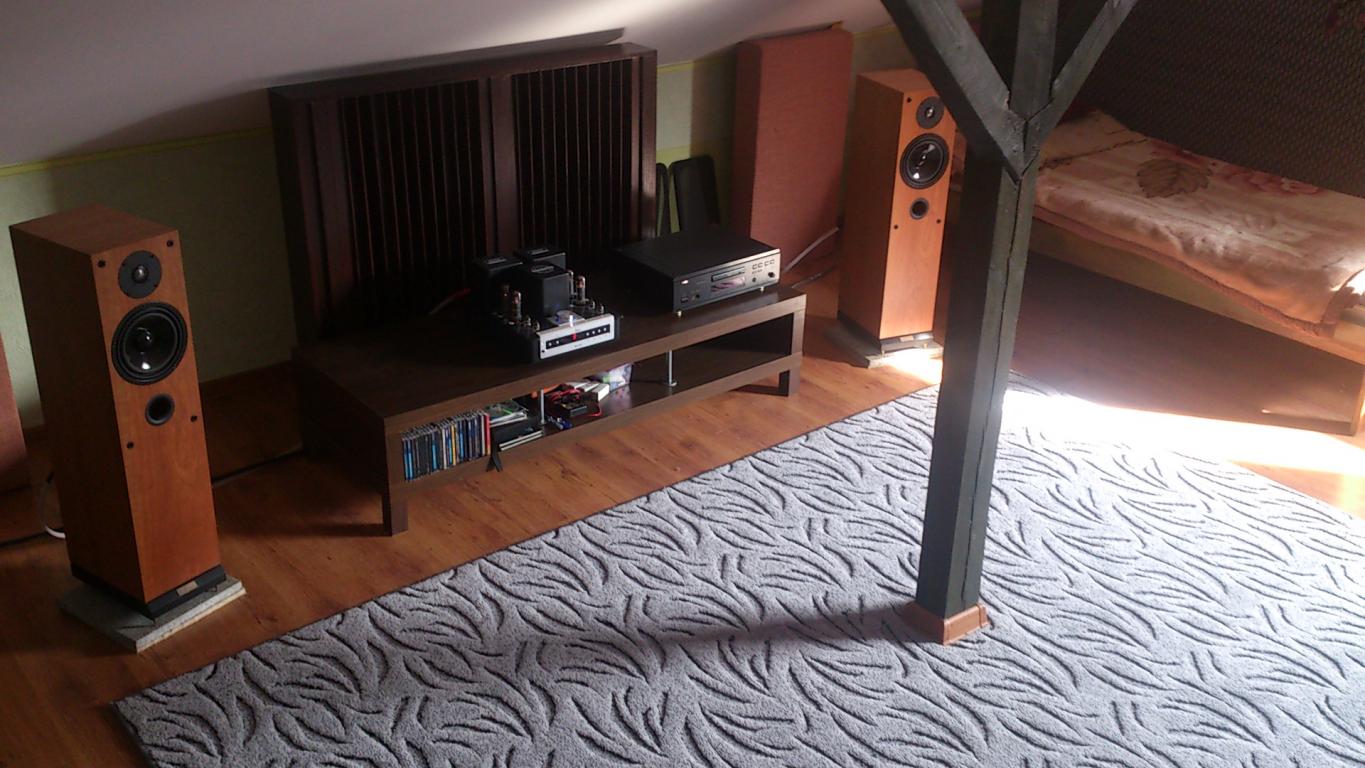

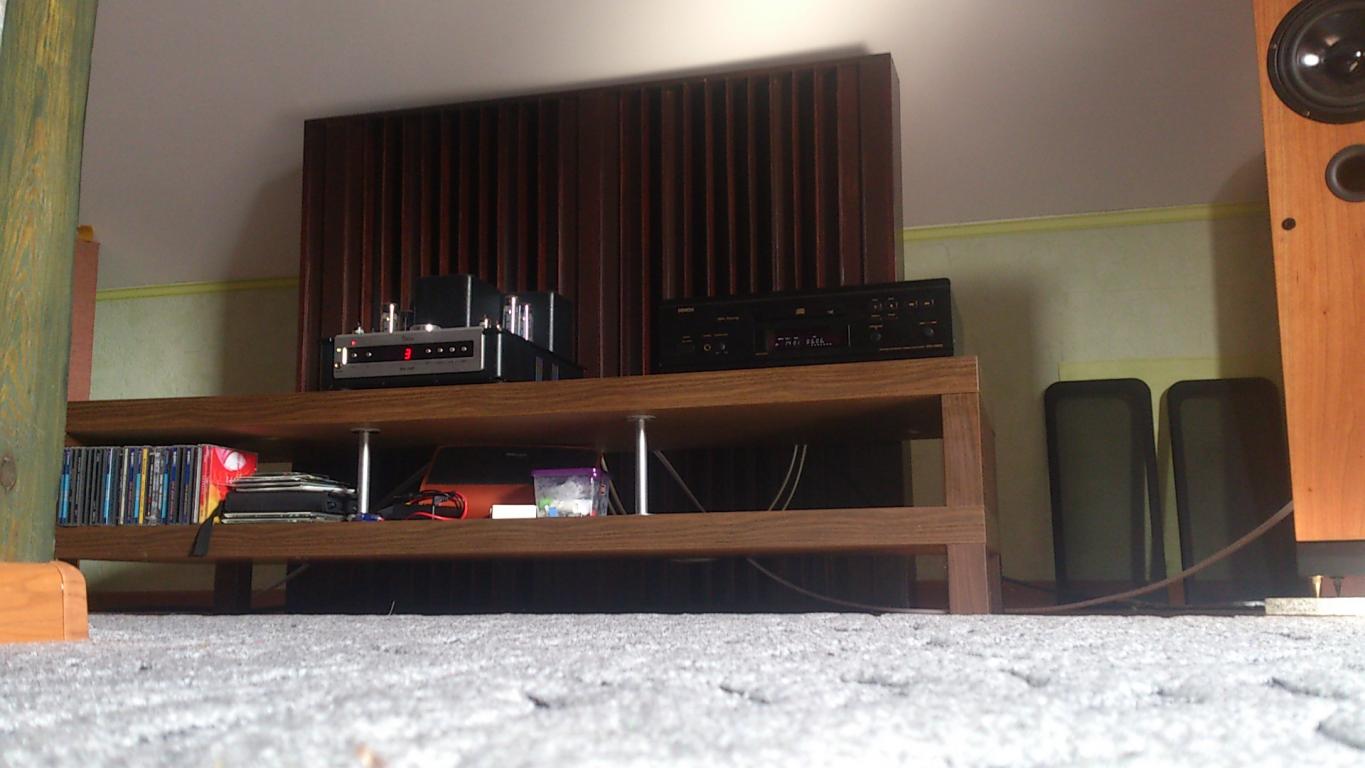

U mnie tak to wygląda (zdjęcie już gdzieś w innym wątku wstawiłem). Nie miałem niestety tyle samozaparcia żeby samemu wystrugać, strasznie dużo roboty a efekt wizualny mógłby być nieakceptowalny dla mojej żony ;) (tzw. współczynnik akceptacji).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Grudnia 2014 przez krzychu.pl

[tedi39]

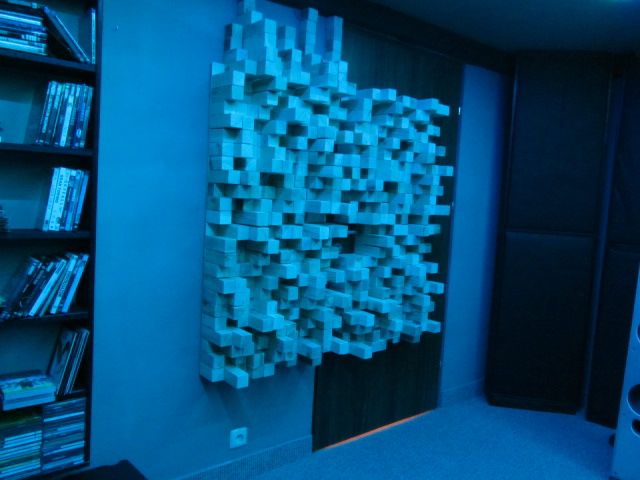

Najgłębsza studnia 20 cm , klocki 5x5 cm , drewno sosnowe , podstawa dyfuzora 60x60 cm , waga całkowita wraz ze sklejką jako podstawa to 26 kg. Wszystkich dyfuzorów Skyline jest 10 szt. Robiłem według załącznika z tego postu. Mam trudne warunki odsłuchowe - pomieszczenie prawie kwadratowe , małe i niskie ( nic nie mogę niestety powiesic na suficie ). Na plus to to ,że pomieszczenie wydzielone wyłącznie do kina domowego. Przyjąłem zasadę, że za głośnikami frontowymi będzie strefa martwa - maksymalne wygłuszenie ( ogranicza mnie ekran projekcyjny ) zaś boki pomieszczeń to rozpraszanie , no i wygłuszenie w rogach. Po wielu odsłuchach wydaje mi się, że ta droga jest słuszna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Grudnia 2014 przez tedi39

[Teddy_2012]

Najgłębsza studnia 20 cm , klocki 5x5 cm , drewno sosnowe , podstawa dyfuzora 60x60 cm , waga całkowita wraz ze sklejką jako podstawa to 26 kg. Wszystkich dyfuzorów Skyline jest 10 szt. Robiłem według załącznika z tego postu. Mam trudne warunki odsłuchowe - pomieszczenie prawie kwadratowe , małe i niskie ( nic nie mogę niestety powiesic na suficie ). Na plus to to ,że pomieszczenie wydzielone wyłącznie do kina domowego. Przyjąłem zasadę, że za głośnikami frontowymi będzie strefa martwa - maksymalne wygłuszenie ( ogranicza mnie ekran projekcyjny ) zaś boki pomieszczeń to rozpraszanie , no i wygłuszenie w rogach. Po wielu odsłuchach wydaje mi się, że ta droga jest słuszna.

A jakis pomysl na przeciwległa ściane ,przy takim tłumieniu moze dojść do zjawiska SBIR?

mam podobny układ powieszchni odsluch,kwadrat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tedi39]

Co to jest efekt SBIR ?

Pozostaje jeszcze zabezpieczenie dwu białych grzejników bo słyszę ze wpadają w rezonans.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Teddy_2012]

Co to jest efekt SBIR ?

Pozostaje jeszcze zabezpieczenie dwu białych grzejników bo słyszę ze wpadają w rezonans.

Oj,przepraszam (parę postów wyżej masz adaptacje tylnej ściany) półwalce- to dobry pomysł ,też sie przymierzam do takiego rozwiązania.?

Jakieś uwagi ,przemyslenia jaki efekt uzyskaleś z zastosowania tych półwalców?

SBIR ,to w skrócie nałożenie dwóch fal tej samej częstotliwości ale przeciwnej fazie po odbiciu.

Pozdrawiam,

Tad

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tedi39]

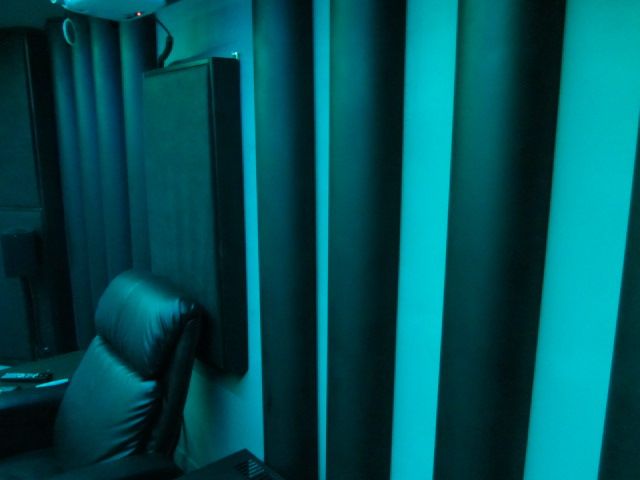

Niestety po odsłuchaniu okazało się że półwalce nic nie zmieniają, ale jeżeli już to bardzo niewiele. Po montażu i odsłuchaniu postanowiłem potwierdzić mój odsłuch zakładając post w tym dziale pt. ,, Czy półwalec jest dyfuzorem ? '' możesz sobie go prześledzić. Być może błędem jest to ,że zrobiłem półwalce a do rozpraszania powinien być półwalec ale taki spłaszczony - nie znam fachowej nazwy. Osobiście zrezygnowałbym w półwalców na poczet dyfuzora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Teddy_2012]

Niestety po odsłuchaniu okazało się że półwalce nic nie zmieniają, ale jeżeli już to bardzo niewiele. Po montażu i odsłuchaniu postanowiłem potwierdzić mój odsłuch zakładając post w tym dziale pt. ,, Czy półwalec jest dyfuzorem ? '' możesz sobie go prześledzić. Być może błędem jest to ,że zrobiłem półwalce a do rozpraszania powinien być półwalec ale taki spłaszczony - nie znam fachowej nazwy. Osobiście zrezygnowałbym w półwalców na poczet dyfuzora.

Dzieki Wielkie ,

a juz w poniedzialek chcialem zamawiać rury na te półwalce.Ach

No cóż spróbuje z dyfuzorami .Ja u siebie mam taki dokuczliwy 7,2kHz (moze jakis zwykly dyfuzor na przeciwlegla sciane ,da rade

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EMiL]

Chodziły za mną ostatnio dyfuzory, chciałem powalczyć z pierwszymi odbiciami gołych ścian.

Zbadałem temat i ostatecznie kupiłem po 4 sztuki N11+2 i N17 Audioform:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



N11+2 dałem na wysokości woofera, N17 na wysokości tweetera. Wyszło po ~120cm x 120cm między kolumną lewa/prawą a słuchaczem.

Brzmieniowo jest super - poprawa sceny, mniejszy bałagan i nerwowość, dźwięk bez "kotłowania" przy wyższych poziomach głośności, wysokie tony są bardziej dźwięczne. Dla mnie brzmienie jest bardziej naturalne przy zachowaniu szczegółów.



Co do samych dyfuzorów to ich wykonanie oceniam bardzo pozytywnie, szary kolor styroduru jest IMO dużo łatwiejszy do zaakceptowania niż typowa dla tego materiału gryząca oczy biel. W skrócie polecam. Kontakt z Audioform też bardzo pozytywny - dostałem symulację różnych ustawień dyfuzorów i wybrałem optymalny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szczemirek]

Prosze Kolegow, Czy ktokolwiek miał styczność z Tym lub podobnym produktem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy to da się lubić? Jak to się ma do profesjonalnych dyfuzoròw? Czy zniesie to porownanie do zakupòw Kolegi Emila? Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2014 przez szczemirek

[tedi39]

Wykonane z gąbki/pianki o gęstości 25 kg/m3 nic dobrego nie wróży. Szybciej pochłonie niż rozproszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szczemirek]

Prosto i na temat. Dzięki. Laik jestem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EMiL]

Prosze Kolegow, Czy ktokolwiek miał styczność z Tym lub podobnym produktem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy to da się lubić? Jak to się ma do profesjonalnych dyfuzoròw? Czy zniesie to porownanie do zakupòw Kolegi Emila? Pozdrawiam



Tak jak napisał tedi, to są pochłaniacze.

Cenowo, jeżeli miałbyś ściągać z UK to z transportem wyjdzie niewiele taniej (potrzeba 4 elementów, aby wyjść na podobną powierzchnię) względem styroduru z Audioform.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sir.jax]

Co to jest efekt SBIR ?

Pozostaje jeszcze zabezpieczenie dwu białych grzejników bo słyszę ze wpadają w rezonans.

A co z sufitem?

Skyline lepiej się sprawdza na suficie, bo tam właśnie zazwyczaj ląduje w profesjonalnych adaptacjach.

Zresztą jest to już przećwiczone ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szczemirek]

"jeżeli miałbyś ściągać z UK" - Mieszkam w UK i mam problem z zakupem rozsądnych rozpraszaczy. Te, które widziałem w sprzedaży są bardzo drogie. Albo szukam żle...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

szczemirek możesz wrzucić zdjęcia powierzchni które chcesz adaptować?
