Dyfuzory Schroedera, Rezonatory Helmholtz'a

[szczemirek]

szczemirek możesz wrzucić zdjęcia powierzchni które chcesz adaptować?





Nie wiem dlaczego nie mogę wkleić tego zdjęcia. Dlatego link.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



[/img]







Telewizor już nie istnieje. Dziękuję za wszelką pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Grudnia 2014 przez szczemirek

[szczemirek]

Po rozeznaniu rynku w UK mam dwie możliwości dotyczące dyfuzorów Schroedera - zakup na eBay

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) lub wyrób własny. W sklepach z materiałami drewnianymi w mojej okolicy mam możliwość zakupienia po przystępnej cenie kantówek ale o wymiarach 44mm x 44mm. Sprzedawca nawet proponuje mi ich pocięcie na potrzebne długości za symbolicznego funta. Pytanie do Kolegów: Czy trochę inny wymiar zrobi istotną różnicę? Czy istnieje metoda przeliczenia rozkładu elementów ze zmienionym wymiarem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Grudnia 2014 przez szczemirek

[Acoustic Lab]

Kappa coś przeskrobała i za karę stoi w kącie?



Jeśli masz kantówkę 44x44 to jej długości i tak pozostają takie same. Jak potnie za funciaka to do dzieła.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szczemirek]

To Infinity Renaissance 80. Były przestawiane co najmniej 50 razy. Ostatnio dostały nawet podstawki.

Dobrze, że gary w kuchni posprzątałem!

Potnie za 3 - 4 ;) Dzięki. Jakby co to wiem gdzie szukać fachowca akustyka...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Grudnia 2014 przez szczemirek

[tedi39]

Dla ciekawości dodam ,że pocięcie kantówki na dziesięć dyfuzorów zajęło mi około 10 godzin , nie wspomnę o późniejszym szlifowaniu kantów klocków i klejeniu. Nie wiem czy jest sens stosowania jednego dyfuzora i czy będzie można wychwycić różnice. Jak wykonałem cztery sztuki i prawie nie usłyszałem ich wpływu to byłem lekko załamany - tyle pracy a efekt mizerny , nie tak jak w przypadku absorberów ). Wstawienie lub przeniesienie w inne miejsce absorbera dawało mi od razu słyszalne zmiany. Dopiero jak powiesiłem całość czyli 10 szt. dyfuzorów przekonałem się, że było warto i to bardzo. Różnica w dźwięku to tak jakbym zamienił na kolumny co najmniej o klasę wyższe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

@tedi39

czy mógł byś powiedzieć jak kleiłeś słupki. Czy podstawą do sklejki nośnej, czy jeszcze ścianami do siebie.

Ja zastanawiam się nad zastosowywaniem żywicy. Tzn, ułożyć wszystko i ścisnąć w okół, a następnie zanurzyć w formie z żywicą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tedi39]

Kleiłem tylko podstawę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hospes]

Pozwolicie Panowie że wetnę się w dyskusję.

Otóż poszukuję mądrej głowy która policzyłaby ustawienie studni w QRD ale uwaga, uwaga - heksagonalnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W tej książce na stronie 317 jest wzór, z którego niestety nie umiem skorzystać. Jest tam policzone ustawienie dla N7. Mnie interesuje N3. Czy jest ktoś w stanie to policzyć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

n - numer wiersza

m - numer kolumny

Pierwsza liczba ma współrzędne 0,0

s(0,0)=(0^2+0^2+0*0) mod 7 = 0

pierwszy wiersz, druga kolumna:

s(0,1)=(0^2+1^2+0*1) mod 7 = 1

pierwszy wiersz, trzecia kolumna:

s(0,2)=(0^2+2^2+0*2) mod 7 = 4

i tak dalej.

Jak chcesz pod N=3 to zamieniasz na "mod 3". Wyrażenia możesz wpisywać w googla i poda Ci wynik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2014 przez Acoustic Lab

[hospes]

n - numer wiersza

m - numer kolumny

Pierwsza liczba ma współrzędne 0,0

s(0,0)=(0^2+0^2+0*0) mod 7 = 0

pierwszy wiersz, druga kolumna:

s(0,1)=(0^2+1^2+0*1) mod 7 = 1

pierwszy wiersz, trzecia kolumna:

s(0,2)=(0^2+2^2+0*2) mod 7 = 4

i tak dalej.

Jak chcesz pod N=3 to zamieniasz na "mod 3". Wyrażenia możesz wpisywać w googla i poda Ci wynik.



Dzięki. Wiele mi to wyjaśniło ale teraz jak podstawiam dla mod 3 to wychodzą mi tylko wartości 0 - 1. A biorąc rzecz analogicznie do klasycznego QRD 2D wychodzi mi na chłopski rozum, że przynajmniej jeden klocek powinien mieć wartość 2. Coś pogmatwałem czy faktycznie będzie to tylko zerojedynkowo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

Panowie jak ze skutecznością ustrojów wykonanych z gęstego styropianu lub styroduru ??





lub

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

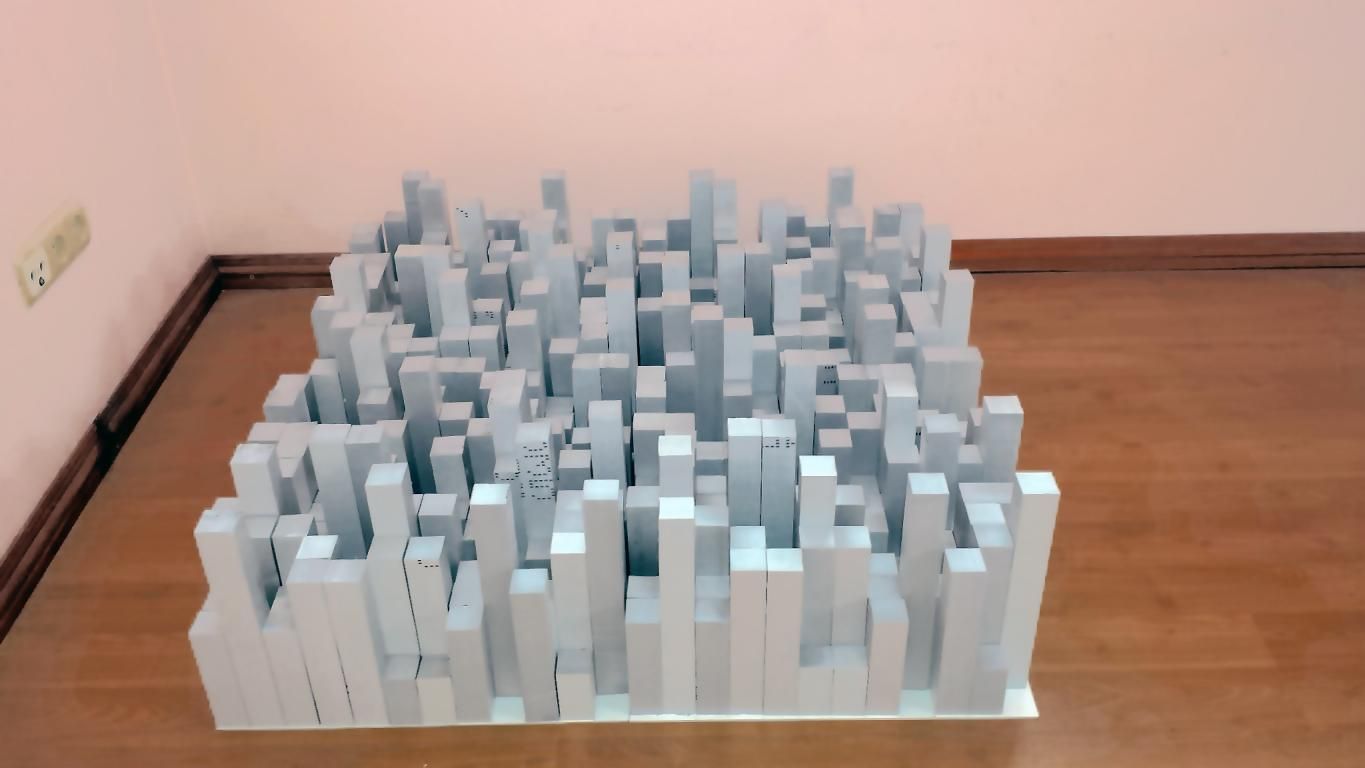

Ze styroduru zrobiłem prototyp Skyline'a.

Rewelacyjny materiał,łatwy w obróbce ale wymagający dokładności-idealny na sufit i lekkie ściany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Słupki 4cm,najwyższy 29cm,jeden moduł jest szerokości 48cm.Powyżej 4 szt czyli niecały 1m²

Pasmo 593-4300Hz

To tylko prototyp zrobiony na prymitywnych przyrządach co skutkuje brakiem dokładności i powtarzalności...

Ale zabawa i nauka przednia!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

A konkretnie to jak długo trwała zabawa z tymi czterema?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

A konkretnie to jak długo trwała zabawa z tymi czterema?

Na zaimprowizowanym na szybko "sprzęcie "- męczyłem się coś ze 2 dni...I to dosłownie męczyłem :)

Ale myślę,że przy profesjonalnej organizacji i takiej samej bazie sprzętowej trwałoby to dniówkę :)

I oczywiście efekt końcowy byłby nieporównywalny !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

czyli wnioskuje że można działać ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Stycznia 2015 przez fetek

[freedi]

czyli wnioskuje że można działać ?

Zdradź swoje plany,to Ci powiem czy można ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

chce kupić QRD bo mam za fajną kasę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

ale jaki ?

[jery23]

Panowie

a co sądzicie o czymś takim



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Marca 2015 przez fetek

[Acoustic Lab]

fetek możesz odpowiedzieć słowami? Kilka postów wyżej sam pytałeś o te dyfuzory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

no właśnie, skoro przez kilka tygodniu totalnie nikt się tematem nie zainteresował to jaki jest sens pytać drugi raz o to samo ?



ale jaki ?

to też mnie "rozkłada".



BTW: możesz mi na PW napisać jaki byłby koszt wykonania pomiaru i projektu w waszej firmie ? (pomieszczanie 24mkw)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Marca 2015 przez fetek

[ravanello]

Czy ktoś spotkał się z dyfyzorami typu Skyline zrobionymi z okrągłych profili ? Czy zachowują podobne własności rozpraszające w stosunku do typowych profili kwadratowych ? Przyjmujemy że wysokości obydwu są jednakowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

rozlożyć to ja cię ,moge ale,na łopatki ,jak chcesz!, QRD-są 1d i 2d jak się domyślasz i jeszcze skyline,obrażasz innych i dobrze wiesz czyj to dyfuzor ,to do mnie się doczepiłeś ! dystans kolego !!!

[fetek]

rozlożyć to ja cię ,moge ale,na łopatki

Możemy się ustawić mi bez różnicy mata / ring, na ulicy nie walczę.



QRD-są 1d i 2d jak się domyślasz i jeszcze skyline,obrażasz

lub

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



zgadnij o którym pisałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Marca 2015 przez fetek

[ravanello]

Czy do budowy dyfuzora Skyline można zastosować słupki walcowe zamiast prostopadłościennych ? Czy będą mieć podobne właściwości rozpraszające ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

chyba nie będzie to za dobrze wyglądać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ravanello]

Jak na mój gust wyglądają lepiej od prostopadłościennych. Oczywiście stosując ładny kolor drzewa. Właściwości rozpraszające powinny być zadowalające ale nie jestem tego pewny. Brak info i pomiarów w internecie.

W teorii powierzchnie zaokrąglone dobrze rozpraszają fale a układając je w Skyline powinno być ok. A może tylko w teorii...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[julek]

Jak zachowają się dyfuzory skyline 3D jeśli zostaną połączone po kilka sztuk? Czy zwiększy się tylko efektywność rozpraszania czy rozszerzy się też w dół pasmo rozpraszania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[graaf]

tylko efektywność w sensie skali, pasmo pozostanie bez zmian
