jarkog

Małymi krokami w kierunku Hi-End

Recommended Posts

Idealny wodospad pomieszczenia? :)



Zgaduję, zastosowałeś zasłonki, dwa kocyki, babciną kołdrę i piramidki przyklejone do wytłoczek od jajek? ;)

Share this post


Link to post
Share on other sites

O! To to to! :))) A tak naprawdę to rolety w oknach zasłoniłem jedynie :))).



Waszym zdaniem to będzie ok?

http://allegro.pl/behringer-mic-800-mic800-instr-pl-music-express-i1754690986.html



A może to tańsze wystarczy?

http://allegro.pl/przedwzmacniacz-mikrofonowy-firmy-vivanco-ma222-i1769784333.html

http://allegro.pl/przedwzmacniacz-mikrofonowy-img-stage-line-mpr-6-i1776152558.html

Jak znacie coś taniego, prostego i dobrego to... please :)


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Trudno stwierdzić, co tam siedzi w środku i czy te preampy mają liniową charakterystykę (już najprędzej Behringer na ustawieniu neutral). Do mikrofonu na WM61A używam takiego Pream Wallin'a

Share this post


Link to post
Share on other sites

Na pewno inne pre w grę nie wchodzi po za neutralem.

A tu wodospad co prawda z nagłośnienia innego niż zestaw stereo ale w małym pokoiku dla porównania z dwóch mikrofonów.

post-17560-0-12680800-1313790314_thumb.jpg post-17560-0-24117800-1313790371_thumb.jpg

JA jakiejś różnicy nie widzę, która by dyskryminowała do domowych pomiarów zwykły mic komputerowy.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Witam po małej przerwie.

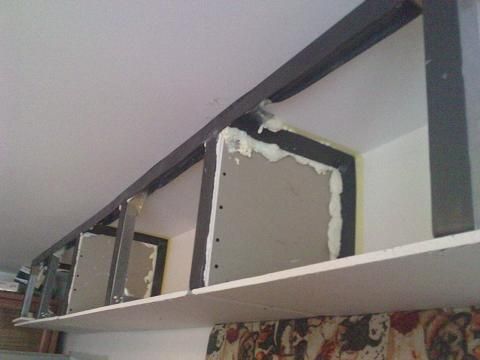

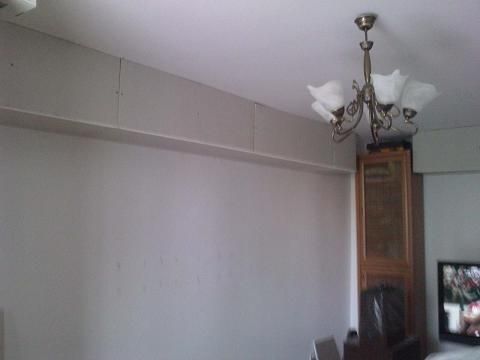

Prace idą pomału do przodu z powodu cackania się z uszczelnianiem i dopasowywaniem płyt :).

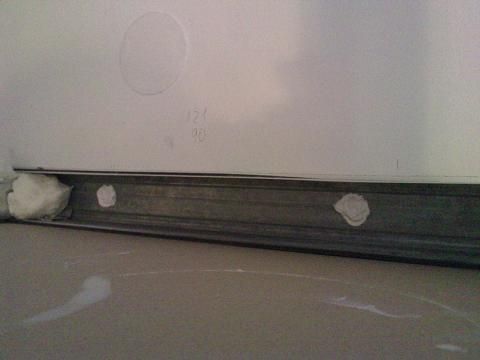

post-17560-0-08974800-1313997880_thumb.jpg post-17560-0-95237400-1313997897_thumb.jpg post-17560-0-98390300-1313997914_thumb.jpg



Mam pytanko do zorientowanych w programie REV V5.

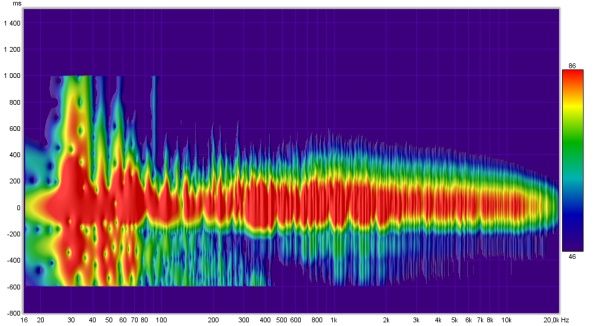

Co to jest ta część na wykresie spektogramowym poniżej 0ms? Jak widać dochodzi aż do -600ms. Przecież dźwięk nie może być wcześniej przed 0ms :))). Czy coś nie tak mam gdzieś poustawiane?




edytowłem kilka razy ale nie wiem co z tymi nadmiarowymi fotkami się dzieje nie mogę ich skasować. sorka




Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Co to jest ta część na wykresie spektogramowym poniżej 0ms? Jak widać dochodzi aż do -600ms. Przecież dźwięk nie może być wcześniej przed 0ms :))). Czy coś nie tak mam gdzieś poustawiane?

Tak się prezentuje spectogram, aby całość odpowiedzi impulsowej była widoczna.

(patrz help: "The time starts, by default, the width of the selected window before zero, so that the onset of the response can be seen")

Jednak -600ms to faktycznie dużo, mnie pokazuje zwykle max -200ms. Przy pomiarze 20-300Hz tez tak wygląda ?

Przy okazji uwaga - nie robi się jednorazowego pomiaru w całym paśmie, odpowiedź pomieszczenie nie zdąży się ustabilizować, bo za szybkie "przemiatanie"

Share this post


Link to post
Share on other sites

Witam po małej przerwie.

Prace idą pomału do przodu z powodu cackania się z uszczelnianiem i dopasowywaniem płyt :).

post-17560-0-08974800-1313997880_thumb.jpg post-17560-0-95237400-1313997897_thumb.jpg post-17560-0-98390300-1313997914_thumb.jpg



Mam pytanko do zorientowanych w programie REV V5.

Co to jest ta część na wykresie spektogramowym poniżej 0ms? Jak widać dochodzi aż do -600ms. Przecież dźwięk nie może być wcześniej przed 0ms :))). Czy coś nie tak mam gdzieś poustawiane?




edytowłem kilka razy ale nie wiem co z tymi nadmiarowymi fotkami się dzieje nie mogę ich skasować. sorka





Jarkog, dajesz taśmę między profile a k-g? Tak sobie myślę, że dla uzyskania lepszej szczelności i sztywności byłoby dobrze wyłożyć te tunele matami bitumicznymi. Ale teraz to pewnie za późno plus oczywiście dodatkowe koszty.

Share this post


Link to post
Share on other sites

Dla szczelności dałem jak na wcześniejszych fotkach:

- taśma akustyczna wszędzie i między ścianę a profile

- między profile a płytę K-G też

- pomiędzy taśmę i K-G jeszcze poszedł akryl, +akryl na wszystkie zewnętrze-przyścienne brzegi zabudowy

- przegrody wewnętrzne tak samo plus jeszcze pianka montażowa dla pewności.

- wszystkie śruby szybkiego montażu zaakrylowane :).

Ciekawe co z tego wyjdzie.



Jest inny kłopot. Chyba za duże objętości to nie dobrze. NIe da się dostroić skrzyni 200cmx40cmx39cm do 29Hz bo przy dostępnej rurze w sklepach 100mm (97mm wewn.) Długość portu wychodzi mi 0.5cm :). A sama płyta ma przecież 1,25cm. Muszę jeszcze pomniejszyć ten największy rezonator (312 litrów) na mniejsze dwa. chyba.



Spektogram.

Mi tak wychodzi do -600 nawet jak robię pomiar na samym lapku (mic i jego głośniczki). Może to wina wewn lapka/karty taki wykes do -600ms.



Rura 15cm średnicy wewnątrz była by do strojenia idealna, tylko takiej nie znajdę nigdzie raczej.



Maty akustyczne dobry pomysł i nie za późno ale jednak drogo.

Od zewnątrz na K-G bedą klejone taki płyty z sufitów podwieszanych. Więc może nieco przejmą rolę mat tłumiących.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Dla szczelności dałem jak na wcześniejszych fotkach:

- taśma akustyczna wszędzie i między ścianę a profile

- między profile a płytę K-G też

- pomiędzy taśmę i K-G jeszcze poszedł akryl, +akryl na wszystkie zewnętrze-przyścienne brzegi zabudowy

- przegrody wewnętrzne tak samo plus jeszcze pianka montażowa dla pewności.

- wszystkie śruby szybkiego montażu zaakrylowane :).

Ciekawe co z tego wyjdzie.



Jest inny kłopot. Chyba za duże objętości to nie dobrze. NIe da się dostroić skrzyni 200cmx40cmx39cm do 29Hz bo przy dostępnej rurze w sklepach 100mm (97mm wewn.) Długość portu wychodzi mi 0.5cm :). A sama płyta ma przecież 1,25cm. Muszę jeszcze pomniejszyć ten największy rezonator (312 litrów) na mniejsze dwa. chyba.



Spektogram.

Mi tak wychodzi do -600 nawet jak robię pomiar na samym lapku (mic i jego głośniczki). Może to wina wewn lapka/karty taki wykes do -600ms.



Rura 15cm średnicy wewnątrz była by do strojenia idealna, tylko takiej nie znajdę nigdzie raczej.



Maty akustyczne dobry pomysł i nie za późno ale jednak drogo.

Od zewnątrz na K-G bedą klejone taki płyty z sufitów podwieszanych. Więc może nieco przejmą rolę mat tłumiących.



Po tym opisie wydaje mi się, że zrobiłeś więcej niż trzeba by wyeliminować drgania. Radziłbym jednak, przed ostatecznym tynkowaniem k-g posłuchać muzyki i pobadać, czy nic nie rezonuje. Wtedy zawsze łątwiej odkręcić płytę i poprawić cos w środku, niż gdyby była już JointFinisherem otynkowana/zaspoinowana.



Co do rur, to spokojnie takie dostaniesz:

- w dobrym sklepie sanitarnym/instalatorskim myślę, że z PCV spokojnie takie dostaniesz (np. wentylacyjne - z aluminium - styro się nazywają, kanalizacyjne) lub nawet specjalne rury do prowadzenia instalacji elektrycznych pod ziemią (takie rurki harmonijkowe)

- w Leroyu na pewno są rury o przekroju 15, 16, 17, 18 cm żeliwne do wkładów kominkowych. Co prawda trochę ciężke mogą być, ale z braku laku powinno dać się je okiełznać

- z pleksy, cienkiej sklejki możesz zrobić sam rury/tuby na potrzebny wymiar

Share this post


Link to post
Share on other sites

No cóż, policzyłem sobie taki port aby był grubości dokładnie płyty K-G i średnicy wykrojnika który mam już w domu:






I wyszło akurat że w okolicy mojego rezonansu powinienem coś zauważyć o ile to zadziała. Ale niestety nie zauważyłem. Albo gdzieś się machnąłem albo to nie zadziałało w moim wykonaniu z płyty K-G :). Ale nie jest tak źle.

Wypchałem to co jest na krótszej ścianie wełną na maksa zostawiłem otwarte boczki i coś drgnęło. Z tego co miałem:




Jest teraz




Powiało lekkim optymizmem :). Jak dla mnie. Rezonatorów pewnie nie uniknę typu rurowego (tu do kolegi będę musiał się uśmiechnąć) ale coś tam już ogólnie te moje zabudowy podkład jakiś dadzą do dalszej adaptacji. Wyjdzie więc chyba na to co L3VY napisał. I też dobrze. To dopiero 2m wypełnione a mam jeszcze na ścianach długich do wykorzystania po 4m. Coś chyba z tego będzie.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Pomału odzyskuję wiarę w swoje rezonatory :).

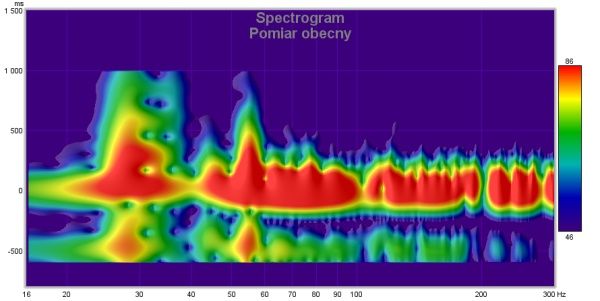

Dziś popróbowałem zająć się okolicami 55Hz. Tak to na razie teraz wygląda:

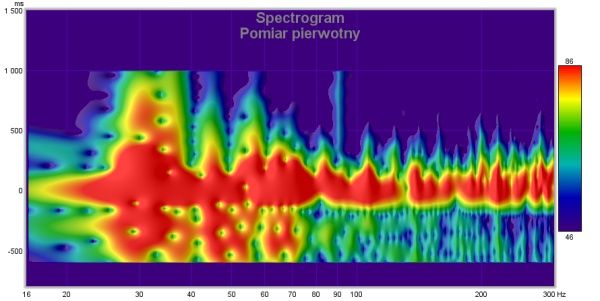

A ostanio było:




Powiao nieco optymizmem chyba.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Gratuluję i podziwiam determinację, tak trzymaj. Jest taka moja sugestia, abyś spectrogramy eksportował z programy w lepszej jakości.



Proponuję coś takiego (za przykład podałem jeden z Twoich pierwszych pomiarów)


Share this post


Link to post
Share on other sites

Małe pytanie, jak się likwiduje dziury w pasmie? Jak widać mam sporą na 40Hz.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Małe pytanie, jak się likwiduje dziury w pasmie? Jak widać mam sporą na 40Hz.



Ja mam podobną dziurę na 46Hz.


Share this post


Link to post
Share on other sites

W teorii można zrobić rezonator na tą częstotliwość. Choć wzmacnianie tej częstotliwości za pomocą rezonatora będzie miało pewnie kiepską jakość. Nie wiem czy ktokolwiek stosuje tego typu rozwiązania.



Pozdrawiam Arczi

Share this post


Link to post
Share on other sites

Małe pytanie, jak się likwiduje dziury w pasmie?



..."Wąski dołek w paśmie to prawie zawsze skutek efektu SBIR czyli interferencji fali odbitej od ściany. Jest on efektem braku odpowiedniej absorpcji niskich częstotliwości na ścianach w okolicy głośnika, a częstotliwość mocno zależy od odległości, 20 cm przesunięcia robi dużą różnicę"...

Share this post


Link to post
Share on other sites

Arczi ten pomysł chyba rzeczywiście niepraktyczny :).



Marek, masz tę dziurę akurat tam gdzie ja mam rezonans pomieszczenia :). A ja mam dziurę o ok 5Hz poniżej swojego rezonansu. U ciebie widzę podobnie kilka Hz poniżej (rezonansu?) 60Hz wypada dziura. Zastanawiam się czy to nie ma związku jakiegoś. Ale fakt, na razie ściany boczne mam teraz zupełnie puste.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Ale fakt, na razie ściany boczne mam teraz zupełnie puste



Muszę zrobić eksperyment, wygłuszyć te miejsca i zrobić pomiar.

Share this post


Link to post
Share on other sites

Dobry pomysł.

Mam jeszcze jedną pakę wełny, zwinięte dywany, też spróbuję pokręcić się z tym przy głośnikach.

Może to coś rzuci światła na problem.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

SLUCHAJ Z TEGO CO MI WIADOMO TO PODSTAWA DOBREJ ADAPTACJI SA ROZPRASZACZE NA SCIANCE ZA KOLUMNAMI I POCHLANIACZE NA BOCZNYCH, JESLI JUZ ROBISZ TO PROFESJONALNIE TO TAKIE 2/2,5 M WYTLUMIENIA NA SCIANCE Z BOKU KOLUMN ROBI CALKIEM NIEZLY EFEKT.



ZOBACZ JAK ZADZIALA CHOCIAZ BY DYWAN ZAWIESZONY WLASNIE TYM SPOSOBEM. OD ROGU TYLNEGO W STRONE SLUCHAJACEGO.



I JESZCZE NA SRODKU EKRAN POCHLANIAJACY 1x1,5m calkiem niezle radzi sobie z poukladaniem sceny, czasem mozna osiagnac efekt taki, ze da sie narysowac kreda na scianie dokladnie tam gdzie sa instrumenty.



oczywiscie przestrzen za toba musi byc pusta, inaczej dzwiek bedzie sie rozmywal na boki pokoju, ale to zjawisko ktore odkrylem u siebie.



Zazdroszcze troszke mozliwosci stworzenia pokoju odsluchowego, bo ja mieszkam prawie ze w jednej izbie ;p





odsuniecie kolmn od sciany bardzo wazne!! tak samo jak odsuniecie od scianek bocznych.





pozdro

Share this post


Link to post
Share on other sites

Wszystko zgadza się :).

To fotki mojej roboty eksperymentalnych ustrojów rozpraszająco-pochłaniajacych, które przekonały mnie, że warto w to brnąć głębiej.

Dłubnąłem je dosłownie w 3 dni :).






Tak więc, zdaję sobie z tego wszystkiego sprawę i mam tak od dawna :).

Miałem takie ustroje trzy, w tym na ścianach bocznych prawie dwu metrowej długości. Kolumny zawsze miałem przednią ścianką przynajmniej 120cm od tylnej ściany, od bocznych po ok. 90cm. Inaczej to już nie takie fajne słuchanie. Za plecami mam 1.5 do 2m wolnego w zależności jak daleko chcę siedzieć od bazy.

Sorry za bałagan na fotkach ale sprzęta do lutowania rozłożone bo trochę grzebałem wtedy w zwrotkach.



NIe rozumiem tylko jednego, ten ekran pochłaniający na środku czego? Ściany za głośnikami?

Pozdrawiam


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Na razie prace zwolniły bo już po urlopie i inne sprawy się robi ale...

Trochę dokumentu:






Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

NIe rozumiem tylko jednego, ten ekran pochłaniający na środku czego? Ściany za głośnikami?



Koledze chodziło chyba o panel w miejscu gdzie stoi Twój telewizor i sprzęt. Niestety duży TV może być przyczyną powstania rezonansów oraz odbija dźwięk, bez pochłaniania :). Idealnym rozwiązaniem byłoby przeniesienie TV do innego pokoju i powieszenie na ścianie ustroju akustycznego.


Share this post


Link to post
Share on other sites

Niestety duży TV może być przyczyną powstania rezonansów oraz odbija dźwięk, bez pochłaniania :).

To prawda, ale nie można mieć wszystkiego :(. Mój TV będzie na ścianie i ma wieszak z regulowanym kątem w pionie, tak wiec można nieco osłabić jego negatywny wpływ przez zmianę kata odbicia. I tym będę się ratował pochylając go jak najmocniej na podłogę z wykładziną typu dywanowego. Może to zminimalizuje "szkody" :).



Remlik,

Te zamknięte na końcach to strojone są już nieco na ok. 30Hz. Te otwarte, to jako rezonatory Helmholtza panelowe będę się jeszcze starał na paskudne 56Hz stroić. Bo ten mod jest naprawdę mocno dający się we znaki. Ale to przyszłość. A jak nie da to rady, to jako zwykłe pochłaniacze będą służyły. Na razie estetycznie wykańczam pokój (malowanie, podłoga, przeróbka mebli itp.) Czas pokaże co z tego wyjdzie. Już mam dwóch stolarzy co popróbują porobić mi rozpraszacze i ramki na pochłaniacze jakieś. Może coś z tego wyjdzie.



Dziwi mnie tylko pojawienie się tej dziury na ok 40Hz. Wcześniej jej nie było. Poczekam aż meble porozstawiam i zobaczę co się zmieni. Niestety walka z jednym widocznie może wpłynąć na inne sprawy:). Nie łatwa to dziedzina.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Jarku, dawno się nie odzywałeś w swoim wątku, czy prace idą do przodu?

Share this post


Link to post
Share on other sites

Na razie tylko te wykończeniowe wizualne a i to jakoś tak idzie mozolnie. Meble już poprzerabiałem. CZasu nie ma i często chęci, bo po robocie to zmęczenie zawsze jakieś takie większe. Samo wykończanie to w zasadzie wykańcza najbardziej :). Mam plan coś na sufit jeszcze wymyślić ale nie wiem na co się zdecydować. Czy jedynie wyspę pochłaniająca płaską czy jakiegoś łamańca. A jeszcze przedpokój muszę pomyśleć zrobić bo mu się należy jakaś odnowa. Drzwi wszystkie powymieniać też powinienem. Trzeba to rozłożyć wszystko w dłuższym czasie aby finanse poradziły sobie z tym :). Potem będzie kolej na kontynuowanie adaptacji w spokoju.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

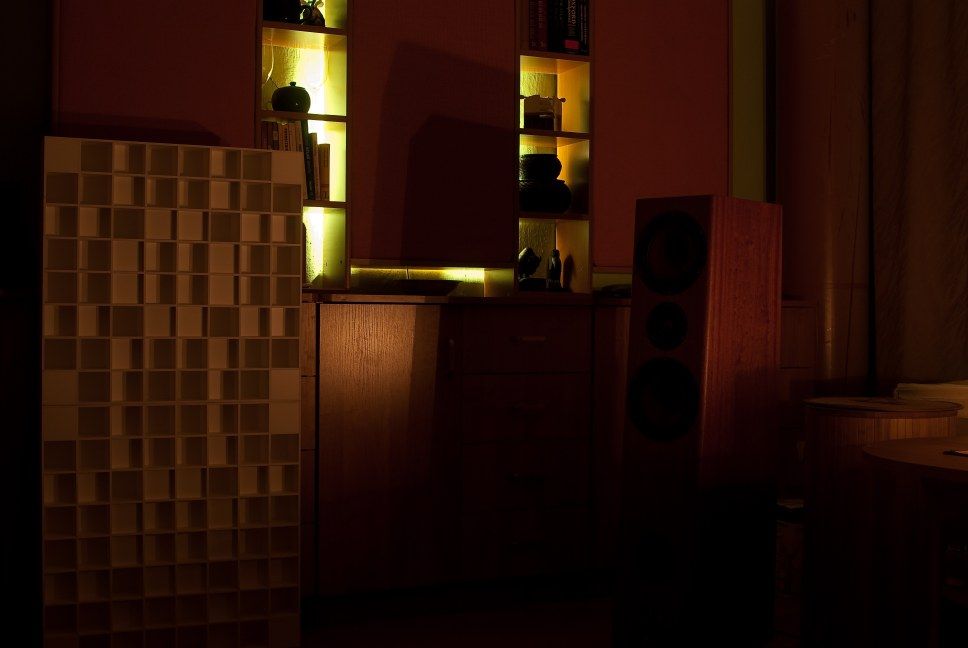

Dziękuję Jarku za informację. Ja u siebie wystrugałem akuściankę :). Jeszcze nie robiłem pomiarów jaki wpływ ma to na niskie częstotliwości. Jak zrobię coś podobnego na ścianę po przeciwległej stronie pomieszczenia, to pomierzę i dam znać.



Pozdrawiam i trzymam kciuki za Twój projekt.



Share this post


Link to post
Share on other sites

Wyszło to bardzo ciekawie. Wieczorem bardzo klimatycznie to wygląda z tym podświetleniem. Gratuluję. I pochłonie i trochę rozproszy, może być całkiem fajnie. Też trzymam kciuki. Pozdrawiam


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Wyszło to bardzo ciekawie. Wieczorem bardzo klimatycznie to wygląda z tym podświetleniem. Gratuluję. I pochłonie i trochę rozproszy, może być całkiem fajnie. Też trzymam kciuki. Pozdrawiam



Jak pamiętasz, stoi to w miejscu tego koszmarnego regału. Na ucho bas jesz bardzo fajny, kontrolowany i energetyczny.
