Małymi krokami w kierunku Hi-End

[jarkog]

Witam

Wychodząc z założenia, że nie ma większego sensu inwestować w klocki nie mając słusznego lokum do ich słuchania, właśnie biorę się za bary z adaptacją mojego pokoju.

Dziś stanąłem na etapie zaplanowania optymalnego wykorzystania ustrojów podwieszonych w narożnikach przysufitowych.

Myślę i myślę i wolę się podpytać zanim na stałe podzielę całe ustrojstwo na poszczególne komory i pozamykam bezpowronie. Tak to na chwilę obecną wygląda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

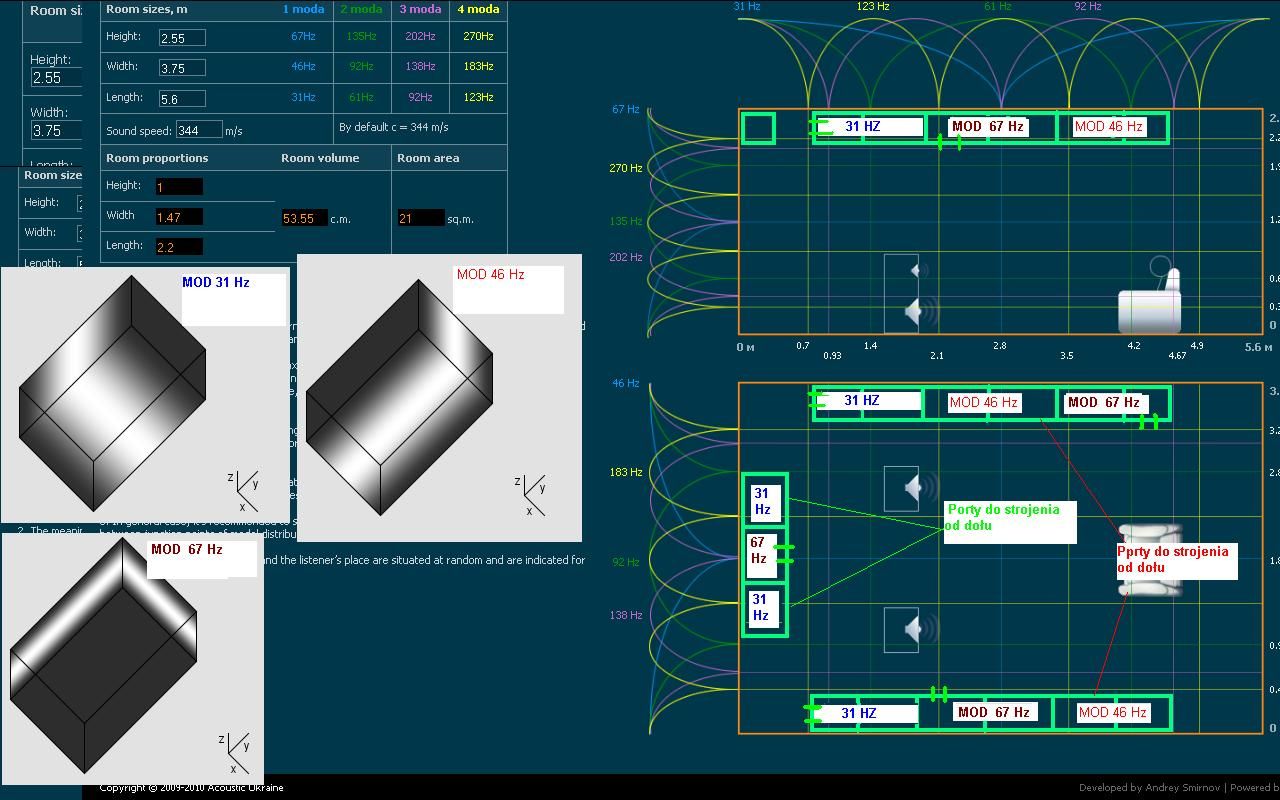

Postanowiłem rozprawić się z teoretycznie obliczonymi modami podstawowymi pomieszczenia. Licząc na to że kolejne ich rezonanse 2,3,i 4 przestaną być problemem jak osłabi się podstawowe. Nie wiem czy poprawnie myślę :).



Moja koncepcja wygląda następująco:





Nieprofesjonalny pomiar pomieszczenia domowym laptopem i zwykłym mikrofonem od komputera wygląda tak:



Podział na same kubatury poszczególnych skrzynek jest jeszcze zupełnie otwarty. Rysunek przedstawia tylko ramy stelaża które to dopiero mogą być wewnątrz zamknięte płytami działowymi.



Proszę o rady i sugestie, osób trochę doświadczonych w adaptacji, mogące uchronić mnie przed poważnymi błędami spowodowane brakiem doświadczenia w tych sprawach. Wolałbym aby cała moja robota nie poszła tak zupełnie na marne :).

Z góry dzięki za dobre słowo :).



pozdrawiam

Jarek



PS. Tu jest czysty plik gdyby ktoś miał ochotę przedstawić swoją dojrzalszą koncepcję:



Jeszcze raz pozdrawiam :) i zapraszam.

PS. Co do zagospodarowania narożników to może w dalszej przyszłości będzie wchodzić w grę. Ale prędzej jestem zdecydowany na dowieszenie jeszcze czegoś (rezonatorów, rozpraszaczy) na samym suficie. Oczywiście na ścianach w miejscach pierwszych odbić też będzie kombinowane. Na razie chciałbym skupić się na samych rezonatorach zamieszczonych w miejscach jak na rysunku. Bo są to, było nie było, najmniej potrzebne i użytkowane powierzchnie w mieszkaniach :))).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sly30]

Bardzo mądrze rozumujesz!

Zupełnie nie ma sensu ładować kasy w sprzęt audio jeśli nie masz dobrego akustycznie pomieszczenia!

To jest podstawa! Tylko to trzeba zrobić profi. To nie znaczy że zaraz musisz wszystko zamawiać w profesjonalnej firmie choć pewnie tak byłoby najlepiej ale to jest dość kosztowne.

Wiele rzeczy a może i nawet wszystko możesz wykonać własnym sumptem tym bardziej jesli masz do tego smykałkę ale bez dobrej, poważnej wiedzy akustycznej narobisz tylko bałaganu i sobie samemu krzywdę a efekt będzie mizerny!



Trochę liznąłem ostatnio akustyki bo sam musiałem u sobie trochę poprawić pomieszczenie ale nie zabieram w tym temacie głosu nie czując się do tego uprawnionym.



Natomiast czesto czytam tu na forum co mają do powiedzenia koledzy mający chyba jakaś wiedzę w temacie akustyki i często piszą ciekawe rzeczy ale są też wpisy domorosłych akustyków amatorów i czasem brak słów jak absurdalne mają oczekiwania, jakie super metody do zlikwidowania wad akustycznych pomieszczenia!

Np jakieś wełny za pleksą, gąbki w narożnikach o średnicy 25 cm które mają wyłapywać fale basowe 20hz!!!!, dyfuzory z żaluzji itd.

Włos się na głowie....i szkoda tych ludzi bo łudzą się, wydają kasę, tracą czas a to i tak nie ma sensu i efekt zerowy a czesto wręcz jeszcze pogarsza akustykę.



To już lepiej nic nie robić tylko trochę zagracić pokój różnymi mebelkami, regałami na książki i płyty, jakiś dywan, zasłony i znaleźć jak najepsze miejsce do ustawienia kolumn i to może okazać się lepsze niż taka pseudo akustyczna adaptacja pomieszczenia!



Pozdrawiam

Sly30

[Gość Audio_Newby]

Fajne podejście do sprawy. A te metalowe "drągi" przymocowane do narożników przysufitowych to same w sobie są jakimiś rozpraszaczami, czy to są dopiero szkielety przyszłej konstrukcji ? Zostanie coś do nich jeszcze przymocowane ?

[jarkog]

Oczywiście że to tylko konstrukcja. I nie będę żałował na nią taśmy akustycznej. Wiadomo, aby nie brzęczało nic. Zanim to podzielę na mniejsze komory i zamknę wolę się jeszcze podpytać o koncepcje podejścia do tematu. Jak będzie cisza w temacie to zrobię po swojemu i albo coś z tego wyjdzie albo nie :).



Bardzo mądrze rozumujesz!

Naliczyłem ok 10 wykrzykników w twoim tekście :))). Czuje się zakrzyczany :).

[arczi87]

sly30

Jak byś wiedział np co daje wełna mineralna za plexi to byś nie gadał głupot...

Ale co najzabawniejsze nic rzeczowego nie powiedziałeś...



Pozdrawiam

[sly30]

sly30

Jak byś wiedział np co daje wełna mineralna za plexi to byś nie gadał głupot...

Ale co najzabawniejsze nic rzeczowego nie powiedziałeś...



Pozdrawiam



Przypuszczam że tyle ile dyfuzor z żaluzji i pułapki basowe z gąbki o średnicy 25cm , szerokopasmowe działające od 20hz.

Było jeszcze kilka innych fajnych petentów. Pewnie w jakimś stopniu działają jak każdy przedmiot w pomieszczeniu ale wątpię w ich skuteczność.



Pozdrawiam

Sly30

[jarkog]

Panowie tu o koncepcji odpowiedniego wykorzystania na rezonatory mojej podsufitowej zabudowy rozprawiajmy nie o panelach. :) Proszę o uwagi, wnioski a nie o dyskusje poboczne :).

[arczi87]

Sly30



Nie wiem czy do mnie pijesz z tymi uszczypliwościami ale jeśli tak to możesz sobie już dać spokój.



Pierwsza sprawa jeśli o mnie chodziło, to żaluzje można traktować jako zwierciadło akustyczne. Poza tym jeśli nie widzisz jakie mogą one wnieść pozytywne skutki to daj sobie spokój z dyskusją. No i zauważ że ja nie nazywam tego dyfuzorem bo on działa na innej zasadzie.



Z tą gąbką o średnicy 20 cm rozumiem że nie pijesz do mnie bo ja takich rad nie daję.



Coś obrosłeś w piórka bo tak tutaj wszystkim wytykasz.

Jeśli masz jakieś zarzuty to konkretnie i personalnie.

No a jeśli będziesz potrzebował wytłumaczyć Ci co wnoszą drewniane żaluzje to daj znać...



Jarkog jak będziesz stroił te pułapki to pamiętaj nie żałuj litrażu bo one muszą mieć dobrą kubaturę by był wpływ.

[sly30]

Bynajmniej do nikogo nie pije i nawet nic nie doradzam.

Tak ogólnie pisałem że skoro gość robi pokój od podstaw a to super sprawa to szkoda byłoby zmarnować taką szanse na fajną akustykę wstawiajac nie pewne rzeczy.

Profesjonalne podejście do akustyki może dać świetne rezultaty i tyle.



Całe Allegro zawalone jest tandetnymi gąbkami i innymi pseudo dyfuzorami i tylko szkoda kasy i czasu na te super bajery.

[jarkog]

Jarkog jak będziesz stroił te pułapki to pamiętaj nie żałuj litrażu bo one muszą mieć dobrą kubaturę by był wpływ.

Zastanawiam się czy skuteczniej będzie tak jak planuję kilka mniejszych rezonatorów na jedną f w kilku miejscach, czy jednak zdecydować się na większe pojemności ale pojedynczych ustrojów.

Jedna najmniejsza część w tych stelażach ma ok 86litrów. Ja, jak widać na rysunku, planuję wykorzystać i

po dwie na raz na jeden rezonator (ok. 172litry)

Na 31Hz łącznie przypada ponad 500litrów.

[jarkog]

Już doczytałem. Mniejsze podobno nawet lepsze, bo łatwiej zachować większą sztywność konstrukcji rezonatora. A kilka mniejszych powinno zadziałać podobnie jak jeden większy. Tylko mam nadzieję, że rozmieszczenie ich w przestrzeni nie osłabi ich działania a raczej wpłynie pozytywnie na zwiększenie równomierności pola akustycznego w pomieszczeniu.

[remlik]

Liczy się sumaryczna pojemność na daną częstotliwość. Na Twoim miejscu przetestowałbym najpierw u siebie rezonatory tubowe, które zrobił Marek, mieszkacie chyba w jednym mieście ? O ile pamiętam, działały lekko >30Hz.

Zrób z nimi pomiar i zobaczymy, bo ten wykres teraz, to albo masz makabrycznie duży czas pogłosu, albo z tym mikrofonem jednak coś nie tak (np. podbija słaby sygnał i stąd taki efekt). Albo jedno i drugie ;-)

[arczi87]

Dokładnie jest tak jak piszesz. Myślałem że mniejszy litraż mają te skrzynki. No ale przy takich pojemnościach i ilościach naprawdę będzie bardzo dobrze. 500 litrów to jest naprawdę słuszna ilość no i pamiętaj na wyższe rezonanse może być mniejszy litraż na niższe musi być stosunkowo większy. No ale Ty to wszystko robisz więc jak to zrobisz, tak jak mówisz litraż, sztywność i dostrojenie to powinno być super.



Potem tylko zabawa z dyfuzorami i będzie już profi. Na koniec jak dołożysz dywan będziesz mógł zobaczyć jak wygląda rt60 i ewentualnie dołożyć trochę wełny ale to już na końcu.



sly30

Co do alledrogo to tam praktycznie nie ma nic co się nadaje do akustyki. Wszyscy sprzedają jakieś badziewną gąbkę która do kąpieli może się nadawać, do usuwania martwego naskórka a nie poprawiania akustyki. Walce piramidki itd przy tej gęstości to tylko pomagają zabić akustykę i tyle. Więc tu masz jak najbardziej rację a co niektórzy dalej myślą że sprzęt za miliony i można słuchać w wykafelkowanej łazience ;)) ...





Hej remlik napisałeś w między czasie :)))

jarkog robił pomiary mikrofonem w laptopie więc nie sugerował bym się zbytnio tymi pomiarami. Powiem szczerze że jak by pożyczył sprzęt pomiarowy to mógł by coś na poważnie wnioskować. Bo osobiście nie wyobrażam sobie jak dostroić rezonatory do tych częstotliwości bez porządnego pomiaru.



Pozdrawiam Arczi

[L3VY]

Ja bym zrobił szerokopasmowy pochłaniacz z perforacją ponad 20%. On swoją wielkością będzie wpływał na niskie częstotliwości lekko niwelując górki. Chyba ze zaufasz swemu pomiarowi, wtedy możesz stroić je na 31Hz, ale czy ten wykres jest prawidłowy? A może w większości obrazuje wpływ karty dźwiękowej wbudowanej w laptop i nie równą charakterystykę mikrofonu którego użyłeś?

[Imacman]

Bo osobiście nie wyobrażam sobie jak dostroić rezonatory do tych częstotliwości bez porządnego pomiaru.



Budowanie rezonatorów w kształcie sześcianu jest trudne i wymaga wielu pomiarów.

Może się zdarzyć, że częstotliwość rezonansu wewnętrznego skrzyni i częstotliwość strojenia mogą się pokrywać i taki rezonator zacznie działać jak pudło rezonansowe.



Jarku, proponuję zakupić lub zrobić lepszy mikrofon pomiarowy.



Zakupić można RadioShack Sound Level Meter, Galaxy CM-140 lub Behringer ECM8000, które to mają wsparcie programowe w Room EQ Wizard w postaci plików kalibracyjnych.

[jarkog]

jarkog robił pomiary mikrofonem w laptopie więc nie sugerował bym się zbytnio tymi pomiarami

Nie tym w laptopie a takim podstawkowym do PC :) Wkładka wyglądem przypomina te zalecane tu wkładki mikrofonowe :) Ale wiadomo to nie to samo.

Tylko sie nie śmiać:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kolega Imacman jest ze Szczecina to prawda, ale niestety trudno dostępny :))). Jeszcze do dziś nie posłuchałem jego Amplifona :(. Do mnie też już się umawialiśmy i na odsłuch i na pomiary ale zawsze coś na przeszkodzie stawało. Zabiegany, życie. Przy okazji Marku pozdrawiam, bo to za twoim przykładem wpakowałem się w tą adaptację :). Zmotywowałeś mnie nieco swoimi działaniami. Pozdrowienia dla Pauli.

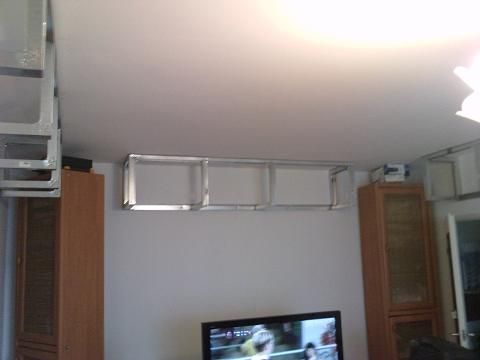

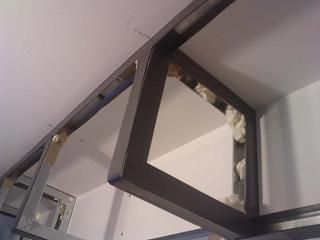

Jak będzie trzeba, to podwójnie regipsa dam. Nie będę żałował :). Stelaże to C50 więc sztywność też jakąś tam niezgorszą mają. Zobaczymy.

Najgorzej obawiam się czy poradzę sobie z uszczelnieniem tego. Jak będą kłopoty to chyba za rada kolegi L3VY będę musiał pójść.



Lece po płytę G-K bo kolega dzwonił że będzie swoim autem zaraz w Markecie. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarkog]

Dziś 13! W Leroy zabrakło płyt G-K :) A to pech. Wekend mam wolny od roboty przez to. :).

[jarkog]

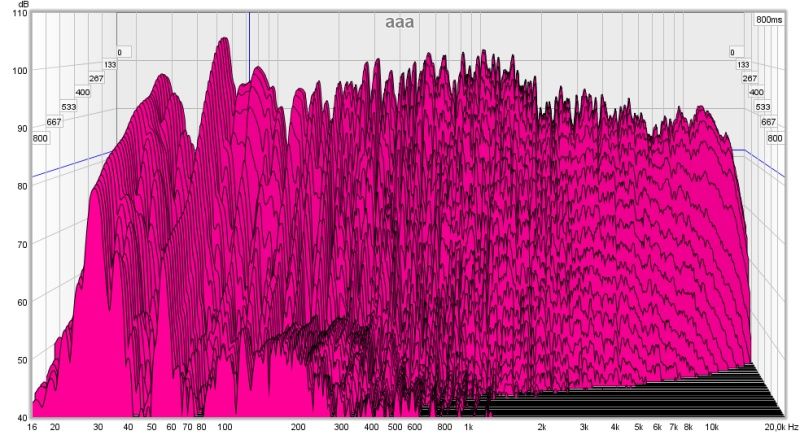

Z powodu zastoju i dzieki Waszej sugestii zrobiłem pomiar mikrofonem z laptopa :)

Pomiar mikrofonem komputerowym ze statywu i pomiar wbudowanym mikrofonem laptopowym:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Różnice są istotne ale właściwie i tak nie wiadomo co jest bliżej prawdy i takie robienie w ciemno to szkoda by mojej roboty.



Jednak co kilka głów to nie jedna :). Musze Was posłuchać i zrobić porządny mikrofon :))) i kupić jakąś kartę zewnętrzną na usb. Macie jakieś propozycje tak abym już jutro mógł to kupić/zamówić?

Inaczej to będą małe kroki ale w przeciwną stronę niż do Hi-Endu :).

Dzięki chłopaki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Jarek, podeślij mi na pocztę plik *.mdat z Twoich pomiarów.



Kartę kup taką:



Behringer UCA202



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



polecaną na tym forum:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarkog]

Marek

Pliki poszły.



Karta zakupiona mikrofon też chyba będzie na wkładce panasa WM61a.

Dzięki :).

[Imacman]

Karta zakupiona mikrofon też chyba będzie na wkładce panasa WM61a.

Dzięki :).



Tak wkładka jest całkiem przyzwoita - kwestia dobrej jej aplikacji.

[jarkog]

Tak naprawdę to wyczytałem na jakimś forum, że wkładka może być dosłownie dowolna. Tzn. może mieć dowolnie pofałdowaną charakterystykę. Ale pod jednym warunkiem, że mamy do niej plik korygujący :). No, mogę powiedzieć już, że i mikrofon kupiłem.

Tak wygląda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Plik korygujący też już wyszukałem.

Chociaż czy jest sens jeszcze to korygować? No, może do zdejmowania charakterystyki kolumn :).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ewa]

Kiedyś robiliśmy podobną przebudowę wyszło to nie żle i spełniało swoje zadanie wybornie jest tylko kwestia doboru materiałów i ich dobre zaaplikowanie , błędy sie mszczą i potem trzeba szukać ,odkręcać itd

[remlik]

Tak naprawdę to wyczytałem na jakimś forum, że wkładka może być dosłownie dowolna. Tzn. może mieć dowolnie pofałdowaną charakterystykę. Ale pod jednym warunkiem, że mamy do niej plik korygujący :).

Owszem, ale gdybyś miał indywidualnie kalibrowaną wkładkę/mikrofon -> plik do posiadanego egzemplarza. A takie rzeczy kosztują.

Seryjna produkcja za kilka dolarów ma spore rozrzuty pomiędzy egzemplarzami.

WM61A w zupełności wystarczy, sam takiego używam. Ważniejsze jest, aby wszystko solidnie pospinać, poustawiać, wyskalować itd.

[jarkog]

Najbardziej obawiam się odpowiedniego uszczelnienia całości. Co do brzęczeń stelaża to starałem się zapobiec taśmą akustyczną i pianką monterską.

Pod samą płytę pójdzie jeszcze akryl lub silikon aby mieć pewność że płyta szczelnie przylgnie do konstrukcji plus uszczelnienie po wszystkich brzegach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co do samego mikrofonu, to taki powinien, mam nadzieję, wystarczyć. Nawet minimalne odchyłki nie przeszkadzają, o chyba że do dokładnego pomiaru przetworników. Ważne aby wiedzieć, że rezonanse pomieszczenia pokazuje z w miarę poprawną skalą w stosunku do pozostałego pasma. Myślę, że gdyby nie mieli zadowalającej powtarzalności produkcji to wkładki panasonica nie zyskałaby pochlebnych powszechnie opinii. Samodzielnie i tak tego nie da się sprawdzić :))).

Jutro przymiarka do płyt K-G.

edit:

Acha i zwiększyłem gęstość kołków montażowych ze standardu 0,5m do co 25cm :). W razie co :)



Chociaż właśnie nasunął mi się pomysł bardzo łatwego sprawdzenia czy wkładka nie ma jakiejś znaczącej odchyłki od standardu produkcyjnego :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[remlik]

Płyty g-k już kupiłeś ? Zwykłe niezbyt się nadają na robienie RH. Sklejka, płyty mdf, albo gipsowo-włóknowe np.Farmacell

[jarkog]

Płyty g-k już kupiłeś ? Zwykłe niezbyt się nadają na robienie RH. Sklejka, płyty mdf, albo gipsowo-włóknowe np.Farmacell

Tak juz nawet wisza podocinane na wymiar :). Zobaczymy. Poważyłem się na te zabudowy i nie wiem czy w ogóle sobie dam radę z tym. Jak widzę to może być tak że szczelności nie uzyskam.

Dla eksperymentu pobawiłem się jak kazde dziecko z rezonansem powietrza w litrowej butelce PET. Wiadomo jak :). Potem ją naciąłem lekko i już nie buczało niestety. Tak może być i z moimi zabudowami :). Na razie emocje opadły. Jutro spodziewam się mikrofonu, karta usb już doszła. Wszystko muszę przemyśleć jak to uszczelnić. Nawet kołki montażowe będę smarował w razie co jakimś uszczelniaczem bo inaczej może być i tamtędy nieszczelność. Ostatecznie jak już będę pod ściana to wewnątrz wszystko wezmę psiknę Bitexem :)))). Chyba że znacie coś podobnego co może nie mieć tak ryzykownego zapachu :).

Już na tym etapie odradzam wszystkim zabawę w takie coś za pomocą stelaży płyt K-G. Kupa roboty a dla laika 2x więcej roboty :))).

Dziś wybrałbym zrobienie pudeł u stolarza i po prostu ich podwieszenie :).

[romekjagoda]

Ostatecznie jak już będę pod ściana to wewnątrz wszystko wezmę psiknę Bitexem :)))). Chyba że znacie coś podobnego co może nie mieć tak ryzykownego zapachu :).







A może jakaś folia w sprayu?

Nie wiem jak pachnie Bitex, ale być może bardziej bezwonne są jakieś masy do uszczelniania basenów, które po wyschnięciu przyjmują konsystencję gumy...?

Ja w takich sytuacjach zawsze posnuję sie po markecie i coś mi do glowy wpadnie - tyle tylko, że muszę być sam - bez żony, bo wtedy z kreatywnego myślenia nici ;)

[jarkog]

Teraz jeszcze chyba potrzebuję pre do mikrofonu. Bo tak karta USB nie ma wejścia MIC. A na Liniowym nie zadziała. :( chyba urlopu mi nie starczy na to wszystko :)

[jarkog]

Idealny wodospad pomieszczenia? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Do takiego pomieszczenia zdążamy :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
